1. Operating Behavior of Centrifugal Pumps

Perilaku operasi pompa sentrifugal ditentukan oleh interaksi antara karakteristik pompa dan karakteristik sistem hidraulik. Kondisi operasi aktual pompa bergantung pada keseimbangan antara head yang dihasilkan pompa dan head yang dibutuhkan oleh sistem.

1.1 Pump operation within a hydraulic system

Pompa sentrifugal tidak beroperasi secara terisolasi, tetapi merupakan bagian dari sistem perpipaan yang lebih besar.

Dalam sistem tersebut, pompa harus mengatasi:

• perbedaan elevasi
• losses pada pipa
• losses pada fitting dan peralatan

Flow rate yang dihasilkan pompa akan menyesuaikan dengan karakteristik sistem.

Perubahan parameter sistem akan mempengaruhi kondisi operasi pompa.

1.2 Relationship between pump curve and system curve

Kondisi operasi aktual pompa ditentukan oleh perpotongan antara pump performance curve dan system curve.

Pada titik perpotongan tersebut berlaku:

Parameter operasi yang dihasilkan:

1.3 Operating conditions affecting pump behavior

Beberapa kondisi operasi dapat mempengaruhi perilaku pompa selama operasi.

Sebagai contoh:

• valve throttling meningkatkan system resistance
• perubahan konfigurasi sistem mengubah losses

Akibatnya operating point pompa akan bergeser.

2. Pump Startup Principle

Startup pompa merupakan proses transisi dari kondisi statis menuju kondisi operasi stabil. Proses ini melibatkan perubahan kondisi hidraulik dalam sistem.

2.1 Initial conditions before pump startup

Sebelum pompa dihidupkan, beberapa kondisi sistem harus dipastikan.

Pompa sentrifugal tidak dapat memompa udara secara efektif sehingga casing pompa harus terisi fluida sebelum startup.

2.2 Startup sequence of centrifugal pumps

Urutan umum startup pompa meliputi:

1. Aktivasi driver (motor atau turbine)
2. Percepatan rotasi impeller
3. Peningkatan energi fluida di dalam pompa

Ketika impeller mulai berputar, fluida di dalam pompa mulai dipercepat dan menghasilkan head.

2.3 Hydraulic behavior during startup

Pada awal startup, kondisi aliran masih belum stabil.

Perubahan kondisi hidraulik yang terjadi:

Proses ini berlangsung hingga pompa mencapai kondisi operasi stabil.

2.4 Influence of startup conditions on pump stability

Kondisi startup dapat mempengaruhi kestabilan operasi pompa.

Faktor yang mempengaruhi stabilitas startup meliputi:

Startup yang tidak sesuai prosedur dapat menyebabkan:

• fluktuasi tekanan
• getaran sistem
• ketidakstabilan aliran

3. Pump Operating Region

Pompa sentrifugal tidak dirancang untuk beroperasi pada seluruh rentang flow yang mungkin terjadi dalam sistem. Setiap pompa memiliki operating region tertentu di mana pompa dapat bekerja dengan stabil dan efisien.

3.1 Definition of operating region

Operating region adalah rentang flow rate di mana pompa dapat beroperasi tanpa menimbulkan masalah hidraulik atau mekanis yang signifikan.

Operating region biasanya ditentukan berdasarkan pump performance curve.

Parameter utama operating region meliputi:

Operating region ini menentukan batas kondisi operasi pompa dalam sistem.

3.2 Preferred operating region

Preferred Operating Region (POR) adalah area pada kurva performa pompa di mana pompa bekerja dengan efisiensi dan stabilitas terbaik.

Area ini biasanya berada di sekitar Best Efficiency Point (BEP).

Dalam praktik industri, preferred operating region umumnya berada pada kisaran:

Operasi dalam rentang ini memberikan:

• efisiensi tinggi
• stabilitas hidraulik
• umur pompa lebih panjang

3.3 Operating limits of centrifugal pumps

Di luar preferred operating region terdapat batas operasi pompa.

Shut-off condition

Terjadi ketika discharge valve tertutup sehingga flow mendekati nol.

Karakteristik kondisi ini:

• head maksimum
• aliran sangat kecil

Operasi pada kondisi ini dapat menyebabkan:

• overheating fluida
• internal recirculation

Runout condition

Runout terjadi ketika sistem memiliki resistansi sangat rendah sehingga flow menjadi sangat besar.

Karakteristik kondisi ini:

• head rendah
• flow sangat tinggi

Konsekuensi runout dapat meliputi:

• peningkatan kebutuhan daya
• potensi overload motor

3.4 Relationship between operating region and pump performance

Operating region memiliki hubungan langsung dengan performa pompa.

Karena itu pemilihan pompa dan desain sistem biasanya bertujuan untuk menempatkan operating point dekat dengan BEP.

4. Minimum Flow Requirement

Pompa sentrifugal memiliki batas aliran minimum yang diperlukan agar operasi pompa tetap stabil.

4.1 Definition of minimum flow

Minimum flow adalah flow rate minimum yang harus dipertahankan agar pompa dapat beroperasi dengan stabil tanpa mengalami gangguan hidraulik.

Jika flow turun di bawah nilai ini, pola aliran dalam pompa dapat menjadi tidak stabil.

4.2 Hydraulic effects at very low flow conditions

Pada kondisi flow sangat rendah, distribusi aliran dalam impeller berubah.

Perubahan yang terjadi meliputi:

Akibatnya performa hidraulik pompa dapat menurun.

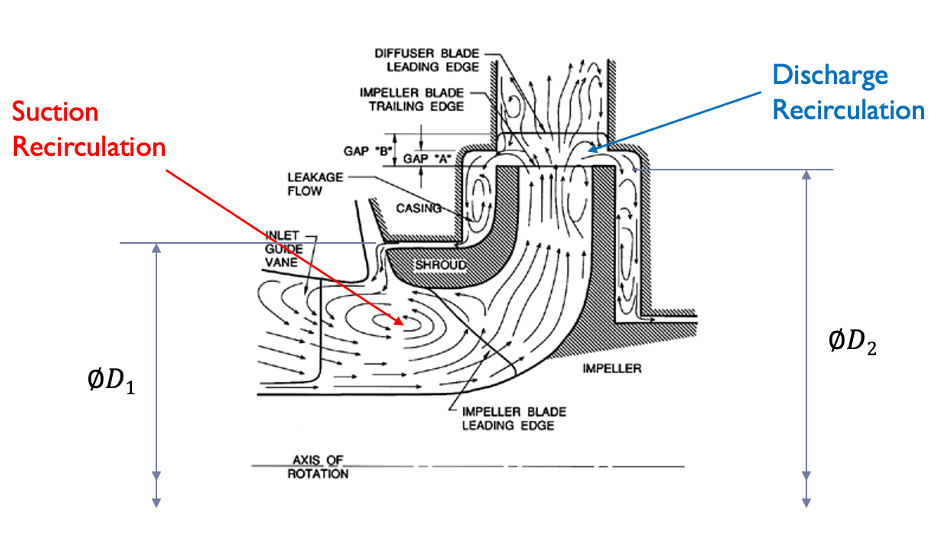

4.3 Internal recirculation in the pump

Pada kondisi flow sangat rendah dapat terjadi fenomena internal recirculation.

Internal recirculation adalah aliran balik fluida di dalam pompa akibat kondisi flow yang terlalu kecil.

Fenomena ini biasanya terjadi pada:

• inlet impeller
• outlet impeller

Recirculation menyebabkan:

• peningkatan losses
• fluktuasi tekanan dalam pompa

4.4 Consequences of operating below minimum flow

Operasi pompa di bawah minimum flow dapat menyebabkan berbagai masalah.

Jika kondisi ini berlangsung lama, dapat terjadi:

• kerusakan impeller
• kerusakan bearing
• kerusakan mechanical seal

Karena itu banyak sistem pompa dilengkapi dengan minimum flow protection, seperti:

• recirculation line
• automatic minimum flow valve

5. Deviation from Best Efficiency Point (BEP)

Best Efficiency Point (BEP) merupakan kondisi operasi pompa di mana efisiensi hidraulik mencapai nilai maksimum. Operasi pompa yang menyimpang dari kondisi ini dapat mempengaruhi karakteristik hidraulik dan mekanis pompa.

5.1 Best Efficiency Point as reference operating condition

BEP merupakan titik referensi utama dalam analisis performa pompa.

Pada titik ini:

• losses hidraulik minimum
• distribusi aliran dalam impeller paling stabil
• gaya hidraulik pada impeller relatif seimbang

Karena itu desain sistem pompa biasanya bertujuan menempatkan operating point sedekat mungkin dengan BEP.

5.2 Operating at flow lower than BEP

Jika pompa beroperasi pada flow yang lebih rendah dari BEP, distribusi aliran dalam impeller menjadi tidak merata.

Perubahan kondisi hidraulik yang terjadi meliputi:

Selain itu dapat terjadi fenomena:

• inlet recirculation
• internal flow disturbance

5.3 Operating at flow higher than BEP

Jika pompa beroperasi pada flow lebih tinggi dari BEP, kondisi hidraulik di dalam pompa juga berubah.

Karakteristik kondisi ini meliputi:

Pada kondisi ekstrem mendekati runout, pompa dapat mengalami:

• overload motor
• peningkatan losses hidraulik

5.4 Impact of deviation from BEP on pump performance

Operasi pompa jauh dari BEP dapat menyebabkan berbagai perubahan performa.

Akibatnya pompa dapat bekerja dengan performa yang lebih rendah dibandingkan kondisi desain.

6. Hydraulic Instabilities in Pump Operation

Selain penurunan efisiensi, operasi pompa pada kondisi tertentu dapat menyebabkan instabilitas hidraulik dalam sistem pompa.

6.1 Nature of hydraulic instabilities in centrifugal pumps

Hydraulic instability terjadi ketika aliran fluida dalam pompa tidak stabil.

Kondisi ini biasanya ditandai dengan:

• fluktuasi tekanan
• perubahan pola aliran dalam impeller

Instabilitas ini dapat muncul ketika pompa beroperasi di luar rentang operasi normal.

6.2 Internal flow disturbances

Gangguan aliran dalam pompa dapat terjadi dalam berbagai bentuk.

Separation of flow

Terjadi ketika aliran fluida terlepas dari permukaan blade impeller.

Recirculation

Terjadi ketika sebagian fluida bergerak kembali ke arah inlet.

Fenomena ini menyebabkan distribusi energi fluida menjadi tidak stabil.

6.3 Relationship between operating point and instability

Instabilitas hidraulik sangat dipengaruhi oleh posisi operating point terhadap kurva performa pompa.

Dengan demikian stabilitas operasi pompa sangat bergantung pada posisi operating point.

6.4 Operational conditions leading to instability

Beberapa kondisi operasi dapat meningkatkan risiko instabilitas hidraulik.

Kondisi ini dapat muncul akibat:

• perubahan resistansi sistem
• perubahan kondisi operasi proses

Karena itu pengendalian kondisi operasi pompa sangat penting untuk menjaga stabilitas sistem.
