BAB 1 — INTRODUCTION & ENGINEERING CONTEXT

1.1 Background

Dalam sistem petrokimia, check valve sering diklasifikasikan sebagai non-critical passive component, namun pengalaman operasi menunjukkan sebaliknya. Kegagalan check valve telah berulang kali menjadi penyebab:

• Kerusakan rotating equipment (reverse rotation pada pump, backspin pada compressor)
• Pressure transient (water hammer pada liquid system)
• Dynamic instability (chatter pada gas system)
• Mechanical failure prematur (disc, hinge, spring fatigue)

Secara fundamental, masalah ini muncul karena pendekatan desain yang terlalu sederhana, yaitu:

“Check valve dipilih berdasarkan line size, bukan berdasarkan behavior sistem.”

Pendekatan tersebut mengabaikan bahwa check valve adalah:

• Hydraulic device (memiliki pressure drop)
• Dynamic device (memiliki response time & inertia)
• Safety-related component (bagian dari safeguarding system)

Dalam konteks desain pabrik petrokimia modern, pendekatan seperti ini tidak lagi dapat diterima, terutama untuk:

• Pump discharge systems
• Compressor discharge systems
• Gas distribution headers

1.2 Objective of This Article

Artikel ini disusun untuk menjadi:

“One-stop engineering reference untuk desain, sizing, dan aplikasi check valve dalam sistem petrokimia.”

Cakupan artikel meliputi integrasi:

• Hydraulic calculation (Cv, ΔP)
• Compressible vs incompressible flow behavior
• Dynamic analysis (chatter, slam, pulsation)
• Process safety (HAZOP & LOPA relevance)
• Datasheet & vendor specification
• Field installation & troubleshooting

Berbeda dari referensi umum, artikel ini menggunakan pendekatan:

Case-driven engineering analysis

di mana seluruh konsep akan terus dikaitkan dengan dua studi kasus nyata.

1.3 Definition of Engineering Case Studies

Untuk memastikan keterkaitan antara teori dan praktik, dua studi kasus berikut akan digunakan sebagai benang merah di seluruh artikel.

✔ 🔹 Case Study A – Liquid System (Centrifugal Pump)

Service: Hydrocarbon transfer Fluida: Light hydrocarbon

Initial Design:

• Valve type: Swing Check Valve
• Size: 8” (same as line)
• Estimated Cv: ≈ 300

Observed Issues (Field Data):

• Terjadi valve slam saat pump trip
• Timbul pressure surge (water hammer)
• Noise signifikan pada line discharge

Engineering Hypothesis (akan dibuktikan di bab berikutnya):

• Valve terlalu besar (oversized → low velocity through valve)
• Closing response lambat (tidak ada spring assist)
• Tidak mempertimbangkan transient condition (pump trip)

✔ 🔹 Case Study B – Gas System (Reciprocating Compressor)

Service: Fuel gas discharge

Initial Design:

• Valve type: Swing Check Valve
• Size: 6” (line size)
• No dynamic sizing consideration

Observed Issues (Field Data):

• Severe chatter (disc oscillation)
• High acoustic noise
• Mechanical failure < 6 bulan

Engineering Hypothesis:

• Valve oversize → tidak mencapai stable opening
• Tidak mempertimbangkan minimum flow condition
• Pulsation dari reciprocating compressor memperparah instability
• Pemilihan tipe valve tidak sesuai (swing vs axial)

1.4 Engineering Problem Statement

Dari kedua kasus di atas, terlihat pola yang konsisten:

Sehingga problem engineering utama yang akan dijawab dalam artikel ini adalah:

Bagaimana merancang check valve yang tidak hanya memenuhi kebutuhan flow, tetapi juga stabil secara dinamik dan aman secara operasional?

1.5 Scope & Methodology

Artikel ini akan mengikuti alur:

1. Fundamental → dikaitkan ke case
2. Perhitungan → diterapkan langsung
3. Dynamic analysis → menjelaskan failure
4. Re-design → solusi engineering
5. Datasheet → output praktis

Dengan pendekatan ini, pembaca tidak hanya memahami:

• “Apa itu check valve”

Tetapi juga:

• Bagaimana mendesainnya dengan benar di dunia nyata

2. Fundamentals of Check Valve

Bab ini membangun fondasi teknis mengenai bagaimana check valve bekerja secara fisik dan dinamis, dan langsung dikaitkan dengan Case Study A (liquid – pump) dan Case Study B (gas – compressor).

2.1 Working Principle

✔ 2.1.1 Fundamental Force Balance

Check valve beroperasi berdasarkan keseimbangan gaya (force balance) pada disc:

dengan:

• ($F_{\text{flow}}$): gaya akibat aliran fluida
• ($F_{\text{closing}}$): gaya penutup (gravity + spring + backpressure)

✔ Komponen Gaya

• 1. Gaya Aliran (Opening Force)

di mana:

• $\Delta P = P_{\text{upstream}} - P_{\text{downstream}}$
• $A_{\text{disc}}$: area efektif disc

• 2. Gaya Penutup (Closing Force)

✔ Kondisi Operasi

2.1.2 Critical Engineering Insight

🚨 Check valve tidak memiliki posisi kontrol stabil seperti control valve.

Artinya:

• Tidak ada “modulating control”

• Hanya bergantung pada keseimbangan gaya sesaat

• Sangat sensitif terhadap:

  • Fluktuasi flow
  • Pulsation
  • Turndown condition

2.1.3 Kaitan ke Case Study

✔ 🔹 Case A (Liquid – Pump)

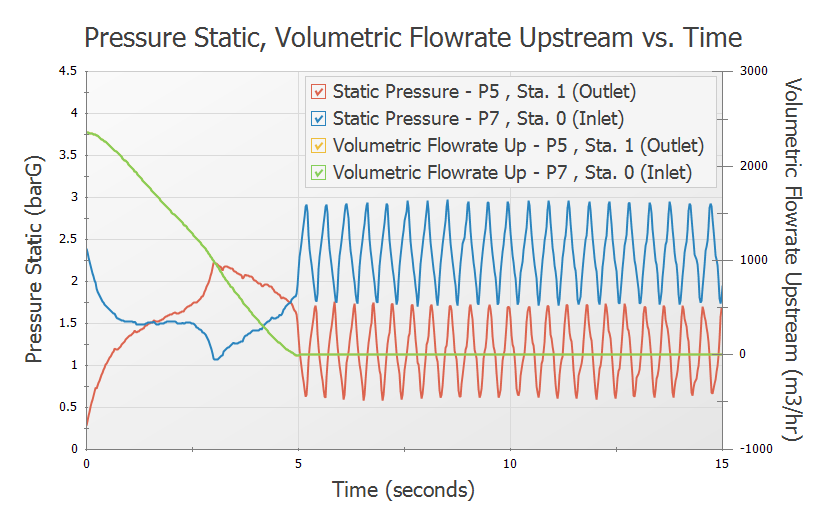

• Flow relatif stabil saat steady-state

• Namun saat pump trip:

  • $F_{\text{flow}} \to 0$
  • Reverse flow mulai terjadi
  • Valve harus menutup cepat

👉 Jika:

• Tidak ada spring
• Disc berat (swing type)

➡️ Terjadi:

• Delayed closure
• Reverse velocity meningkat
• Slam → water hammer

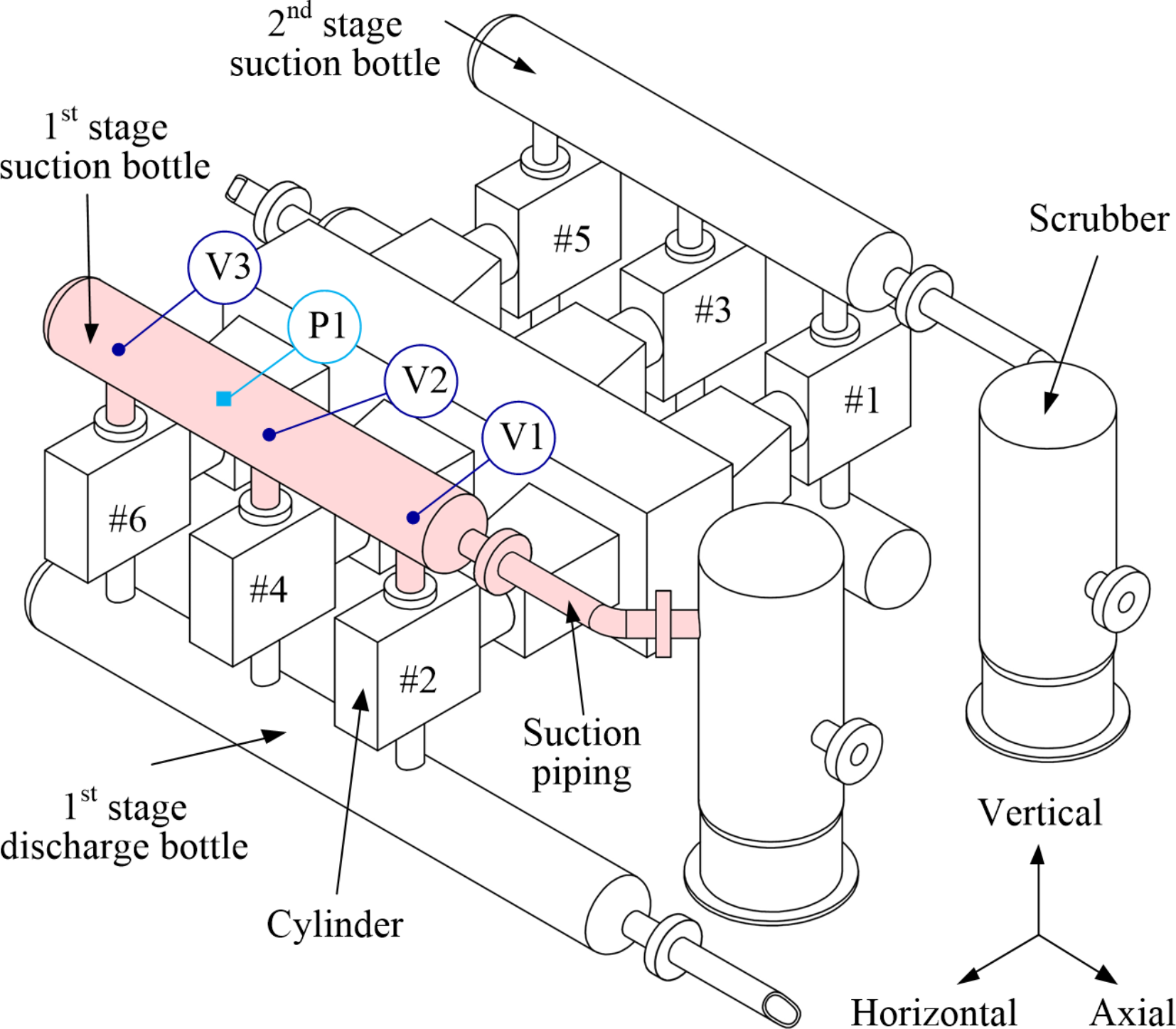

✔ 🔹 Case B (Gas – Compressor)

• Flow tidak stabil (pulsating)
• Density rendah → ($F_{\text{flow}}$) kecil

Akibatnya:

• ($F*{\text{flow}} \approx F*{\text{closing}}$) sering terjadi

➡️ Valve berada di:

zona tidak stabil (oscillation region)

👉 Hasil:

• Disc membuka–menutup berulang (chatter)
• Fatigue → failure cepat

2.1.4 Engineering Implication

Dari prinsip sederhana ini, muncul 3 aturan penting:

• ✔ Rule 1 — Minimum Flow is Critical

Valve harus beroperasi di kondisi:

• ✔ Rule 2 — Dynamic Response Lebih Penting dari Static Sizing

Cv besar tidak menjamin performa baik.

• ✔ Rule 3 — Gas System Lebih Sensitif

Karena:

• Density rendah
• Flow force kecil
• Mudah masuk unstable region

2.2 Valve Types vs Application

2.2.1 Classification Overview

2.2.2 Comparative Application (Linked to Case)

2.2.3 Engineering Analysis per Type

✔ A. Swing Check Valve

Karakteristik:

• Mengandalkan gravity
• Tidak ada spring assist
• Disc travel besar

Implikasi:

• Closing lambat
• Sensitif terhadap reverse flow

✔ 📌 Relevansi ke Case

Case A:

• Menyebabkan:

  • Valve slam
  • Water hammer

Case B:

• Lebih parah:

  • Chatter ekstrem
  • Tidak stabil di low flow

✔ B. Dual Plate Check Valve

Karakteristik:

• Spring-assisted
• Disc lebih ringan
• Travel lebih pendek

Keuntungan:

• Faster closing
• Lebih stabil

✔ 📌 Relevansi ke Case

Case A: ✔ Cukup baik untuk pump system

Case B: ⚠ Masih berisiko jika:

• Flow rendah
• Pulsation tinggi

✔ C. Axial Flow / Nozzle Check Valve

Karakteristik utama:

• Flow streamline (inline)
• Spring-assisted
• Disc travel sangat pendek

• Keunggulan Engineering:

➡️ Mengurangi:

• Slam
• Chatter
• Pressure surge

✔ 📌 Relevansi ke Case

Case A: ✔ Menghilangkan water hammer

Case B: ✔ Solusi utama untuk:

• Chatter
• Pulsation
• Compressor discharge

2.2.4 Key Engineering Insight

🚨 Pemilihan tipe valve lebih kritikal daripada sekadar sizing (Cv).

Kesalahan umum:

• “Line 8 inch → valve 8 inch swing check”

Padahal yang benar:

Valve harus dipilih berdasarkan:

• Dynamic response
• Minimum flow
• System behavior

2.2.5 Bridging ke Bab Berikutnya

Dari Bab ini, kita sudah melihat:

• Case A gagal karena slow dynamic response
• Case B gagal karena instability (force balance tidak pernah stabil)

Namun kita belum menjawab:

Seberapa besar pengaruh sizing (Cv & ΔP)?

👉 Itu akan kita bahas secara kuantitatif di:

Bab 5 & 6 – Hydraulic & Pressure Drop Calculation

3. Role in HAZOP & LOPA

Bab ini mengangkat check valve dari sekadar komponen mekanikal menjadi bagian dari process safety system, dengan pendekatan langsung ke Case A (liquid) dan Case B (gas).

Fokus utama:

• Bagaimana check valve muncul dalam HAZOP deviation
• Apakah dapat dianggap sebagai Independent Protection Layer (IPL)
• Apa batasannya secara engineering

3.1 Case A – Liquid System (Centrifugal Pump)

✔ 3.1.1 HAZOP Deviation

Node: Pump Discharge Line

✔ 3.1.2 Consequence Analysis

• A. Reverse Flow → Pump Reverse Rotation

Saat pump trip:

• Head pompa hilang
• Downstream pressure lebih tinggi

Akibat:

• Impeller berputar balik (reverse rotation)
• Mechanical seal damage
• Shaft stress

• B. Overpressure akibat Surge (Water Hammer)

Jika valve menutup terlambat:

1. Reverse velocity meningkat
2. Disc menutup tiba-tiba
3. Momentum fluida berubah drastis

Fenomena ini dapat didekati dengan persamaan Joukowsky:

di mana:

• $\rho$: density fluida
• $a$: wave speed
• $\Delta V$: perubahan kecepatan

📌 Implikasi ke Case A:

• Swing check → slow closure
• $\Delta V$ besar → pressure spike tinggi

✔ 3.1.3 Safeguard Identification

Check valve berfungsi sebagai:

• Primary protection terhadap reverse flow

Namun:

• Tidak mengontrol closing speed secara aktif
• Tidak bisa mencegah surge jika desain tidak tepat

3.2 Case B – Gas System (Reciprocating Compressor)

✔ 3.2.1 HAZOP Deviation

Node: Compressor Discharge Line

✔ 3.2.2 Consequence Analysis

• A. Backflow → Compressor Damage

Jika check valve gagal:

Akibat:

• Backspin pada compressor
• Mechanical damage
• Trip cascade pada system

• B. Pulsation Amplification → Chatter

Reciprocating compressor menghasilkan:

• Flow tidak steady
• Tekanan berosilasi

Jika:

➡️ Valve berada pada kondisi:

Dynamic instability

Akibat:

• Disc oscillation (chatter)
• High cycle fatigue
• Failure cepat (sesuai Case B)

✔ 3.2.3 Critical Insight

🚨 Berbeda dengan liquid:

Pada gas system:

• Masalah utama bukan hanya reverse flow
• Tetapi instability selama forward flow

3.3 IPL Evaluation (Layer of Protection Analysis)

✔ 3.3.1 Apakah Check Valve Valid sebagai IPL?

Menurut prinsip LOPA (IEC 61511 / CCPS), suatu IPL harus:

👉 Kesimpulan:

Check valve umumnya TIDAK diklasifikasikan sebagai IPL yang kredibel

kecuali:

• Ada redundancy (double check valve)
• Ada monitoring system
• Ada proof testing

✔ 3.3.2 Failure Mode Analysis

• A. Mechanical Failure Modes

• B. Dynamic Failure Modes (Lebih Kritis)

✔ 3.3.3 Reliability Perspective

Check valve memiliki karakteristik unik:

Failure sering bukan karena “rusak”, tetapi karena “tidak stabil saat operasi”

Ini berbeda dengan:

• PSV (fail open)
• Control valve (fail position)

✔ 3.3.4 Engineering Implication

Dari sudut pandang safety:

• ✔ Check valve adalah:

• Preventive device

✔ ❌ Bukan:

• Fully reliable protection layer

3.4 Integration with Case Studies

✔ Case A (Liquid)

• Check valve:

  • Berfungsi mencegah reverse flow

  • Tetapi:

    • Menjadi sumber hazard (water hammer) jika salah desain

✔ Case B (Gas)

• Check valve:

  • Intended sebagai protection

  • Tetapi:

    • Menjadi sumber failure (chatter-induced damage)

3.5 Key Engineering Takeaways

1. Check valve bukan sekadar safeguard, tetapi juga source of hazard

2. Dalam gas system:

   Dynamic instability lebih berbahaya daripada reverse flow itu sendiri

3. Dalam liquid system:

   Closing characteristic menentukan surge severity

4. Check valve:

   • Tidak boleh dianggap IPL tanpa evaluasi ketat

5. Desain harus mempertimbangkan:

   • Hydraulic + dynamic + transient behavior

4. System Design Philosophy

Bab ini menjawab pertanyaan kunci:

Di mana dan bagaimana check valve harus ditempatkan agar stabil secara hidraulik dan dinamik?

Pendekatan dilakukan langsung terhadap:

• Case A (Liquid – Pump)
• Case B (Gas – Compressor)

4.1 Placement Analysis (Case A & B)

✔ 4.1.1 General Placement Rule

Untuk kedua sistem, filosofi umum:

✔ A. Case A – Pump Discharge

Tujuan utama:

• Mencegah reverse flow ke pompa
• Menghindari reverse rotation

✔ Placement yang direkomendasikan:

Pump → Check Valve → Block Valve → Downstream System

✔ Engineering Reasoning

Saat pump trip:

• Head pompa turun drastis
• Fluida cenderung kembali

Jika check valve:

• Terlalu jauh dari pump → volume balik besar
• Terlalu lambat menutup → reverse velocity tinggi

📌 Implikasi ke Case A:

• Swing check (tanpa spring) + posisi tidak optimal → reverse flow berkembang sebelum closure → menghasilkan water hammer

✔ B. Case B – Compressor Discharge

Tujuan utama:

• Mencegah backflow ke compressor
• Mengontrol efek pulsation

✔ Placement yang direkomendasikan:

Compressor → (Pulsation Bottle) → Check Valve → Downstream

✔ Engineering Reasoning

Untuk reciprocating compressor:

• Flow tidak steady
• Pulsation bottle berfungsi meredam fluktuasi

Jika check valve:

• Diletakkan sebelum stabilisasi aliran → menerima flow yang sangat tidak stabil

📌 Implikasi ke Case B:

• Swing check langsung di discharge → terkena pulsation penuh → disc oscillation → chatter

✔ 4.1.2 Critical Insight

🚨 Placement bukan hanya soal posisi fisik, tetapi:

Interaksi antara valve dan karakteristik aliran

4.2 Layout Constraint (Straight Run Requirement)

✔ 4.2.1 Fundamental Concept

Setelah:

• Elbow
• Reducer
• Tee

➡️ Profil aliran menjadi tidak seragam (distorted velocity profile)

✔ 4.2.2 Engineering Requirement

Rule of thumb:

di mana:

• (D) = diameter pipa

✔ 4.2.3 Dampak Jika Tidak Dipenuhi

• A. Liquid System (Case A)

• Distribusi kecepatan tidak merata

• Disc menerima gaya tidak seimbang

➡️ Potensi:

• Partial opening
• Unstable closure

• B. Gas System (Case B)

Lebih kritikal:

• Velocity fluctuation tinggi
• Ditambah pulsation

➡️ Memicu:

→ memperparah chatter

✔ 4.2.4 Engineering Interpretation

Straight run bukan hanya “good practice”, tetapi:

Requirement untuk memastikan force balance stabil pada valve

4.3 Transient Condition (Core Design Driver)

4.3.1 Case A – Pump Trip Scenario

✔ Sequence of Event

1. Pump trip
2. Flow menurun cepat
3. Reverse pressure dominan
4. Flow berubah arah

✔ Critical Parameter

Reverse velocity:

✔ Jika valve lambat menutup:

• ($V_{\text{reverse}}$) meningkat
• Saat closure:

➡️ Terjadi water hammer

✔ Link ke Case A

• Swing check → slow response
• Tidak ada spring assist

➡️ Delay closure → surge tinggi

4.3.2 Case B – Compressor Pulsation

✔ Nature of Flow

Reciprocating compressor menghasilkan:

✔ Implikasi ke Check Valve

• Gaya pada disc berubah terus
• Tidak pernah mencapai steady condition

✔ Kondisi kritis:

➡️ Valve masuk:

oscillation region

✔ Akibat:

• Chatter
• High cycle fatigue
• Noise tinggi

✔ Link ke Case B

• Swing check:

  • Tidak punya damping
  • Tidak punya spring

➡️ Tidak mampu menahan dynamic fluctuation

4.3.3 Comparative Insight

4.4 Key Engineering Takeaways

1. Placement menentukan volume reverse flow (Case A)

2. Placement menentukan exposure terhadap pulsation (Case B)

3. Straight run penting untuk stabilitas force balance

4. Transient condition adalah design driver utama—not steady-state

5. Check valve harus diposisikan untuk:

   • Meminimalkan reverse velocity
   • Menghindari unstable flow region

5. Hydraulic Fundamentals

Bab ini menjadi fondasi matematis sebelum masuk ke perhitungan pressure drop (Bab 6). Fokus utama adalah memahami perbedaan mendasar antara:

• Liquid (Case A) → incompressible flow
• Gas (Case B) → compressible flow

Perbedaan ini akan menjelaskan mengapa pendekatan sizing check valve tidak bisa disamakan antara kedua sistem.

5.1 Liquid (Case A – Incompressible Flow)

✔ 5.1.1 Fundamental Assumption

Untuk liquid (seperti pada Case A – hydrocarbon liquid):

Artinya:

• Tidak ada perubahan densitas signifikan akibat perubahan tekanan
• Fluida dianggap incompressible

✔ 5.1.2 Governing Equation (Energy Balance)

Persamaan Bernoulli (dengan losses):

di mana:

• (P) = tekanan
• (V) = velocity
• (z) = elevasi
• (h_f) = head loss

✔ 5.1.3 Relevansi terhadap Check Valve

Dalam konteks check valve:

• Tidak ada perubahan densitas
• Hubungan utama adalah:

dan karena:

maka:

✔ 5.1.4 Implikasi ke Case A

• A. Pressure Drop Behavior

• Jika flow naik → ΔP naik kuadrat

• Valve oversize → velocity rendah → ΔP kecil

➡️ Terlihat “baik” secara steady-state ➡️ Tetapi menimbulkan masalah dinamik

• B. Dynamic Consequence (Link ke Bab 4)

Saat pump trip:

• Reverse flow berkembang cepat
• Tidak ada resistansi signifikan dari valve

➡️ Reverse velocity tinggi → slam

✔ 5.1.5 Engineering Insight (Liquid)

✔ Liquid system didominasi oleh:

• Energy balance
• Pressure drop

❗ Tetapi:

Masalah utama bukan pada ΔP, melainkan pada transient (ΔV)

5.2 Gas (Case B – Compressible Flow)

5.2.1 Fundamental Nature of Gas Flow

Berbeda dengan liquid:

di mana:

• (Z) = compressibility factor

✔ 5.2.2 Equation of State

✔ 5.2.3 Consequence of Compressibility

Perubahan tekanan menyebabkan:

• Perubahan densitas
• Perubahan velocity
• Perubahan momentum

✔ 5.2.4 Mass Flow Relationship

Untuk gas:

Karena (\rho) tidak konstan:

• Velocity tidak linear terhadap flowrate
• ΔP tidak mengikuti hubungan sederhana

5.2.5 Critical Parameter – Pressure Ratio

Parameter ini menentukan:

• Regime aliran
• Apakah terjadi choked flow

✔ 5.2.6 Density Variation Effect

Saat gas melewati valve:

• Pressure turun
• Density turun
• Velocity naik

➡️ Ini menghasilkan efek:

5.2.7 Relevansi ke Check Valve (Case B)

✔ A. Opening Force Tidak Stabil

Karena:

dan (\rho) berubah:

➡️ Gaya pada disc menjadi tidak stabil

✔ B. Sensitivity terhadap Flow Rate

Pada low flow:

• (\rho) rendah
• (V) tidak cukup

➡️ Valve tidak fully open

✔ C. Interaction dengan Pulsation

Reciprocating compressor:

➡️ Semua parameter berubah terhadap waktu

✔ Akibat:

➡️ Memicu:

• Chatter
• Fatigue

5.2.8 Engineering Insight (Gas)

✔ Gas system didominasi oleh:

• Compressibility
• Density variation
• Dynamic instability

❗ Kunci utama:

Stabilitas valve lebih penting daripada sekadar pressure drop

5.3 Direct Comparison (Case A vs Case B)

5.4 Bridging ke Bab 6

Dari bab ini kita mendapatkan:

✔ Liquid:

➡️ Bisa dihitung langsung dengan Cv formula

✔ Gas:

• Tidak cukup dengan ΔP sederhana

• Harus mempertimbangkan:

  • Pressure ratio
  • Density variation
  • Choking

6. Pressure Drop Calculation (Detailed)

Bab ini mengubah konsep pada Bab 5 menjadi perhitungan numerik untuk dua studi kasus. Untuk liquid, saya gunakan hubungan Cv–ΔP standar untuk fluida incompressible. Untuk gas, saya gunakan pendekatan ISA/IEC-style compressible flow dengan parameter pressure-drop ratio (x) dan expansion factor (Y). Pada aliran gas, kondisi kritis terjadi saat (x) mencapai batas (F_k x_T), sehingga evaluasi choke tidak boleh diabaikan. ([Emerson][1])

6.1 Case A – Liquid Calculation

✔ Data yang digunakan

• Flow normal, ($Q_n = 120 \text{ m}^3/\text{h}$)
• Flow maksimum, ($Q_{max} = 180 \text{ m}^3/\text{h}$)
• Specific gravity, (SG = 0.75)
• Valve coefficient, (C_v = 300)

Untuk liquid, hubungan dasar yang digunakan adalah:

sehingga:

dengan (Q) dalam gpm, (\Delta P) dalam psi, dan (SG) relatif terhadap air. Bentuk ini konsisten dengan praktik sizing valve untuk liquid. ([Emerson][1])

✔ Step 1 – Konversi flow ke gpm

Hasil konversi aritmetiknya adalah 528.34 gpm untuk kondisi normal dan 792.52 gpm untuk kondisi maksimum.

✔ Step 2 – Hitung (\Delta P) pada flow normal

Secara numerik, pressure drop normal adalah 2.326 psi, setara kira-kira 0.160 bar.

✔ Step 3 – Hitung (\Delta P) pada flow maksimum

Secara numerik, pressure drop maksimum adalah 5.234 psi, setara kira-kira 0.361 bar. Kenaikan ini mengikuti perilaku kuadrat terhadap flowrate.

✔ Impact ke pump head

Bila pressure drop diubah menjadi head loss pada fluida hidrokarbon yang sama, maka:

Untuk (SG = 0.75), hasilnya sekitar:

• 2.18 m fluida pada flow normal
• 4.91 m fluida pada flow maksimum.

Ini memberi pesan desain yang penting: secara steady-state, check valve ini tidak tampak “berat” terhadap sistem pompa. Namun justru di situlah jebakannya. Pressure drop yang rendah pada line-size swing check sering membuat desain terlihat aman di spreadsheet, padahal secara dinamik valve dapat menjadi terlalu “longgar” dan lambat menutup saat trip.

✔ Velocity check

Untuk pemeriksaan kecepatan, saya ambil pendekatan praktis memakai pipa NPS 8 Sch 40 dengan ID sekitar 0.2027 m, sehingga luas aliran kira-kira 0.03227 m². Dengan data ini, kecepatan line adalah:

• 1.03 m/s pada 120 m³/h
• 1.55 m/s pada 180 m³/h.

Untuk discharge liquid hydrocarbon, angka ini tergolong moderat. Artinya, dari perspektif friction loss desain awal tidak tampak bermasalah. Akan tetapi, kecepatan line yang moderat dan valve swing berukuran sama dengan line juga berarti gaya pembuka pada disc tidak terlalu agresif, sedangkan saat trip, disc harus bergerak dengan travel yang panjang tanpa bantuan spring. Ini konsisten dengan failure mode pada Case A, yaitu delayed closure diikuti slam.

✔ Interim assessment – Case A

Hasil hitungan menunjukkan bahwa untuk Case A, persoalan utama bukan pressure drop steady-state, melainkan:

• valve kemungkinan oversized secara dinamik,
• head loss cukup kecil sehingga tidak “terasa” dalam hydraulic balance,
• tetapi closing behavior berpotensi buruk saat pump trip.

Dengan kata lain:

Case A adalah contoh klasik bahwa sizing berdasarkan line size + ΔP saja tidak cukup.

6.2 Case B – Gas Calculation

Untuk gas, kita tidak boleh memakai persamaan liquid. Emerson menjelaskan bahwa sizing gas harus mempertimbangkan absolute pressure, temperature, molecular weight atau specific gravity, compressibility factor (Z), serta pressure-drop ratio (x) dan expansion factor (Y). Batas critical flow dicapai saat (x) mendekati atau melampaui (F_k x_T), dan pada titik itu penurunan outlet pressure tidak lagi menaikkan flow secara proporsional. ([Emerson][2])

✔ Data yang digunakan

• Gas mass flow normal, $w_n = 1500 \ \text{kg/h}$
• Gas mass flow maksimum, $w_{\text{max}} = 2500 \ \text{kg/h}$
• Molecular weight, $M = 18$
• $Z = 0.9$
• $T_1 = 60^\circ C = 333.15 \ \text{K}$
• $P_1 = 20 \ \text{barg}$
• $P_2 = 17 \ \text{barg}$

✔ Step 1 – Konversi pressure ke absolute

Karena gas sizing selalu harus memakai tekanan absolut, inilah basis yang dipakai untuk seluruh perhitungan berikutnya. ([Emerson][1])

✔ Step 2 – Hitung pressure-drop ratio

Nilai (x \approx 0.143).

✔ Step 3 – Evaluasi subcritical vs choked

Menurut metode ISA/IEC yang diringkas Emerson, aliran gas mencapai critical condition saat (x) menyamai atau melebihi (F_k x_T), dengan (Y = 1 - x/(3F_kx_T)) dan (Y) tidak boleh turun di bawah 0.667. Karena (x_T) adalah parameter vendor/valve-specific, evaluasi final tetap harus memakai data pabrikan. Namun untuk screening awal, (x = 0.143) masih jauh di bawah nilai kritis yang lazim dijumpai pada valve body umum, sehingga kasus ini secara preliminary tergolong subcritical. ([Emerson][2])

✔ Step 4 – Estimasi required (C_v) bila full 3 bar drop dianggap tersedia di valve

Untuk flow dalam satuan massa dan MW diketahui, persamaan yang dipakai adalah bentuk ISA/IEC berikut:

dengan (N_8) sebagai konstanta satuan, (F_p) faktor piping geometry, dan (Y) expansion factor. Persamaan ini ditampilkan di referensi Emerson untuk compressible flow sizing. ([Emerson][2])

Untuk screening ini saya ambil:

• (F_p = 1)
• (k \approx 1.3) sehingga (F_k = k/1.4 \approx 0.93)
• asumsi awal (x_T = 0.7) hanya untuk screening, bukan final vendor value

Maka:

dan diperoleh:

• Required valve coefficient: $C_v \approx 8.78$ (normal flow)
• Required valve coefficient: $C_v \approx 14.63$ (maximum flow)

✔ Makna engineering dari hasil itu

Angka required (C_v) yang sangat kecil menunjukkan bahwa bila 3 bar dianggap tersedia sebagai differential pressure di lokasi valve, maka valve yang dibutuhkan untuk sekadar lewatkan flow sebenarnya relatif kecil. Ini menjelaskan mengapa pemakaian 6-inch swing check line-size sangat mungkin oversized secara ekstrem untuk service ini.

✔ Step 5 – Estimasi actual valve drop untuk valve line-size yang sangat besar

Karena datasheet vendor untuk valve eksisting belum diberikan, saya perlu membuat asumsi eksplisit agar hitungan dapat diteruskan. Untuk ilustrasi engineering, saya ambil representative large (C_v = 700) untuk line-size swing check. Ini bukan data vendor final, hanya screening number untuk menunjukkan sensitivitas desain.

Dengan (C_v = 700), penyelesaian balik persamaan gas memberi:

• ($x \approx 1.93 \times 10^{-5}$) pada flow normal
• ($x \approx 5.35 \times 10^{-5}$) pada flow maksimum

Sehingga pressure drop valve kira-kira:

• 0.000405 bar pada flow normal
• 0.001125 bar pada flow maksimum.

Ini sangat kecil. Justru itulah inti masalahnya. Secara steady-state, valve seperti ini hampir tidak memberi resistansi apa pun. Pada compressor reciprocating service, kondisi tersebut membuat disc sangat mudah masuk ke zona buka-sebagian, terutama saat turndown dan saat pulsation menurunkan gaya pembuka sesaat.

✔ Density variation

Dari persamaan keadaan gas:

didapat:

• ($\rho_1 \approx 15.17 \text{ kg/m}^3$) pada inlet
• ($\rho_2 \approx 13.01 \text{ kg/m}^3$) pada outlet. ([Emerson][1])

Ini menegaskan bahwa pada gas, walaupun pressure drop valve sangat kecil, densitas tetap berubah dengan tekanan sistem dan memengaruhi gaya hidrodinamik pada disc.

✔ Velocity check

Untuk pemeriksaan kecepatan, saya ambil pipa NPS 6 Sch 40 dengan ID sekitar 0.1541 m dan luas aliran sekitar 0.01865 m². Dengan densitas inlet yang dihitung di atas, maka:

• flow volumetrik inlet normal ($\approx 0.02746 \text{ m}^3/\text{s}$)
• flow volumetrik inlet maksimum ($\approx 0.04577 \text{ m}^3/\text{s}$)

Sehingga kecepatan line menjadi:

• 1.47 m/s pada normal flow
• 2.45 m/s pada maximum flow.

✔ Mach number check

NASA mendefinisikan Mach number sebagai:

dengan (a) adalah kecepatan suara. Compressibility effects menjadi semakin penting saat Mach number meningkat menuju kondisi transonik. ([NASA Glenn Research Center][3])

Dengan pendekatan:

dan (k \approx 1.3), didapat kecepatan suara sekitar 447.3 m/s. Maka:

• Mach (\approx 0.0033) pada normal flow
• Mach (\approx 0.0055) pada maximum flow.

Mach number line sangat rendah, sehingga problem utama bukan sonic velocity di pipa utama. Problem utamanya adalah dynamic instability disc akibat kombinasi:

• valve terlalu besar,
• gaya pembuka rendah pada minimum flow,
• pulsation dari reciprocating compressor.

✔ Interim assessment – Case B

Hasil hitungan menunjukkan dua hal yang sangat penting.

Pertama, dari sisi process pressure ratio, kondisi ini tidak mengarah ke choked flow pada screening awal. Kedua, dari sisi actual valve sizing, valve line-size dengan (C_v) sangat besar justru menghasilkan pressure drop yang nyaris nol, sehingga disc tidak memperoleh operating force yang stabil. Inilah dasar kuantitatif mengapa Case B gagal bukan karena restriction terlalu tinggi, tetapi karena restriction terlalu rendah dan tipe valve salah.

6.3 Comparison Insight

Dari dua perhitungan di atas, pelajaran desainnya sangat jelas.

Pada liquid system, desain awal tampak baik karena pressure drop check valve masih moderat, yaitu sekitar 0.160 bar pada normal flow dan 0.361 bar pada max flow. Jadi failure mode pada Case A bukan berasal dari kerugian energi steady-state, melainkan dari transient closure behavior saat pump trip.

Pada gas system, analisis harus melampaui sekadar ΔP. Walaupun screening menunjukkan subcritical flow, valve line-size yang terlalu besar dapat memiliki ΔP aktual yang hampir nol dan tetap gagal di lapangan akibat compressibility, density variation, turndown sensitivity, dan pulsation-driven chatter. ([Emerson][2])

Maka ringkasan engineering-nya adalah:

Dan ini menjelaskan mengapa dua sistem yang sama-sama memakai check valve dapat gagal dengan mekanisme yang sama sekali berbeda.

7. Dynamic Behavior Analysis (CORE ENGINEERING SECTION)

Bab ini adalah inti engineering dari seluruh artikel.

Semua perhitungan pada Bab 6 akan “hidup” di sini, karena:

Sebagian besar kegagalan check valve bukan disebabkan oleh ΔP, tetapi oleh dynamic behavior

7.1 CASE A – WATER HAMMER & SLAM

✔ 7.1.1 Pump Trip Scenario

Urutan kejadian pada Case A:

1. Pump trip
2. Head pompa turun → ($F_{\text{flow}} \to 0$)
3. Downstream pressure lebih tinggi
4. Flow mulai berbalik

✔ 7.1.2 Reverse Velocity Development

Reverse velocity berkembang sebagai fungsi:

Semakin lama valve tidak menutup:

• semakin besar ($V_{\text{reverse}}$)

✔ 7.1.3 Closing Delay (Root Problem)

Untuk swing check valve:

• Tidak ada spring
• Disc travel panjang
• Bergantung pada gravity

Sehingga:

✔ 7.1.4 Slam Mechanism

Saat disc akhirnya menutup:

Menggunakan persamaan Joukowsky:

✔ Interpretasi Engineering

• Semakin besar reverse velocity → semakin besar pressure spike

• Ini tidak tergantung Cv, tetapi pada:

  • Closing speed
  • Disc inertia

✔ 7.1.5 Link ke Case A

Dari Bab 6:

• ΔP steady-state kecil (~0.16–0.36 bar)

Namun:

👉 Dynamic effect:

• Reverse velocity tinggi
• Closure lambat

➡️ menghasilkan:

Water hammer + valve slam

✔ 7.1.6 Critical Insight (Liquid)

Check valve yang “baik secara hydraulic” bisa sangat buruk secara dynamic

7.2 CASE B – CHATTER & INSTABILITY

✔ 7.2.1 Minimum Flow vs Valve Opening

Valve akan stabil jika:

Namun pada Case B:

• Flow minimum = 500 kg/h
• Valve oversized

➡️ Maka:

✔ Akibat:

Valve berada pada:

partial opening region (unstable zone)

✔ 7.2.2 Pulsation Impact (Reciprocating Compressor)

Flow tidak konstan:

➡️ menghasilkan:

✔ Jika digabung dengan oversizing:

• Saat peak → valve buka
• Saat trough → valve hampir menutup

➡️ Terjadi:

Repeated open-close cycle

✔ 7.2.3 Disc Oscillation Mechanism

Kondisi kritis:

➡️ Disc tidak stabil

✔ Dynamic loop:

1. Valve membuka
2. Flow berubah → force turun
3. Valve menutup
4. Pressure naik → valve buka lagi

➡️ Terjadi limit cycle oscillation

✔ 7.2.4 Link ke Case B

Dari Bab 6:

• ΔP valve sangat kecil (~0.001 bar)
• Cv sangat besar

➡️ Valve:

• Tidak “mengunci” posisi open
• Sangat sensitif terhadap fluktuasi

✔ 7.2.5 Critical Insight (Gas)

Masalah utama bukan ΔP, tetapi ketidakstabilan gaya pada disc

7.3 Quantification of Dynamic Behavior

✔ 7.3.1 Frequency of Oscillation (Case B)

Untuk reciprocating compressor:

di mana:

• (N) = RPM
• ($n_{\text{events}}$) = jumlah stroke per cycle

✔ Contoh:

• 300 RPM
• Double acting

➡️ Valve bisa mengalami:

10–20 cycle per second

✔ 7.3.2 Valve Cycle Rate

✔ Contoh:

✔ 7.3.3 Fatigue Implication

Jika valve mengalami:

• 36,000 cycles/hour
• Operasi 24 jam

➡️ Dalam 1 bulan:

✔ Engineering Meaning

• Ini sudah masuk kategori:

  • High cycle fatigue regime

✔ 7.3.4 Case A vs Case B (Dynamic Severity)

7.4 Key Engineering Takeaways

1. Liquid system failure = energy shock (water hammer)
2. Gas system failure = dynamic instability (chatter)
3. Oversizing adalah akar masalah utama di kedua case
4. Closing time adalah parameter kritis (Case A)
5. Minimum flow adalah parameter kritis (Case B)

7.5 Bridging ke Bab Berikutnya

Sekarang kita sudah tahu:

• Kenapa Case A slam
• Kenapa Case B chatter

👉 Langkah berikutnya:

8. Root Cause Analysis

Bab ini mengkristalkan seluruh hasil:

• Hydraulic calculation (Bab 6)
• Dynamic behavior (Bab 7)

menjadi diagnosis engineering yang defensible dan dapat ditindaklanjuti dalam desain.

8.1 CASE A – Liquid System (Centrifugal Pump)

8.1.1 Root Cause 1 – Oversized Valve (Cv terlalu besar)

Dari Bab 6:

• (C_v = 300)
• ΔP normal ≈ 0.16 bar
• ΔP max ≈ 0.36 bar

👉 Secara hydraulic:

• Valve terlihat “baik” (low loss)

Namun secara dynamic:

Karena valve oversized:

• Velocity melalui valve rendah
• Gaya pembuka kecil

➡️ Disc tidak “terkunci” pada posisi open stabil

✔ Implikasi

Saat pump trip:

• Reverse flow berkembang tanpa resistansi signifikan
• Valve tidak segera menutup

➡️ Reverse velocity meningkat

8.1.2 Root Cause 2 – Tidak Ada Damping

Swing check valve:

• Tidak memiliki spring
• Tidak memiliki dashpot/damping

✔ Dynamic Effect

Saat mendekati closure:

• Disc bergerak bebas (free fall)
• Tidak ada kontrol kecepatan

✔ Implikasi

• Closure terjadi secara tiba-tiba
• Energy fluida dilepaskan sebagai:

➡️ Water hammer

8.1.3 Root Cause 3 – Slow Closure (Geometry Driven)

Karakteristik swing check:

• Disc travel panjang
• Hinge rotation inertia tinggi

✔ Time Response

✔ Implikasi ke Case A

• Valve terlambat menutup
• Reverse flow sudah berkembang

➡️ Slam tidak terhindarkan

8.1.4 Sintesis Root Cause – Case A

Semua faktor saling memperkuat:

👉 Kombinasi menghasilkan:

High reverse velocity + sudden closure → Water hammer & slam

8.2 CASE B – Gas System (Reciprocating Compressor)

8.2.1 Root Cause 1 – Oversizing Ekstrem

Dari Bab 6:

• Required (C_v) ≈ 9–15
• Installed valve (estimasi) ≫ 500+

✔ Akibat

➡️ Valve hampir tidak memberikan resistance

✔ Dynamic Effect

➡️ Valve masuk:

unstable region

8.2.2 Root Cause 2 – Salah Tipe Valve

Swing check valve:

• Tidak ada spring
• Tidak ada stabilisasi posisi

✔ Dalam gas system:

• Density rendah
• Force kecil

➡️ Tidak cukup untuk:

• Menjaga valve tetap open

✔ Implikasi

• Disc mudah berosilasi
• Tidak ada restoring force

➡️ Chatter

8.2.3 Root Cause 3 – Tidak Mempertimbangkan Minimum Flow

Data case:

• Normal: 1500 kg/h
• Minimum: 500 kg/h

✔ Masalah desain

Sizing dilakukan hanya pada:

• Normal flow

✔ Padahal:

Pada minimum flow:

✔ Implikasi

• Valve tidak fully open
• Beroperasi di partial opening region

➡️ Zona paling tidak stabil

8.2.4 Root Cause 4 – Pulsation Ignored

Reciprocating compressor menghasilkan:

✔ Jika tidak diperhitungkan:

• Valve menerima load dinamis
• Force berubah cepat

✔ Implikasi

➡️ Oscillation loop terjadi

8.2.5 Sintesis Root Cause – Case B

👉 Kombinasi menghasilkan:

Continuous oscillation → High cycle fatigue → Valve failure

8.3 Cross-Case Insight (Critical Engineering Lesson)

8.3.1 Oversizing = Common Root Cause

8.3.2 Mechanism Berbeda

8.3.3 Design Error Pattern

Semua berasal dari asumsi yang sama:

“Check valve cukup dipilih berdasarkan line size”

8.4 Engineering Conclusion

Dari root cause analysis ini:

• ✔ Untuk Liquid System:

• Parameter kritis:

  • Closing speed
  • Reverse velocity

• ✔ Untuk Gas System:

• Parameter kritis:

  • Minimum flow
  • Dynamic stability
  • Pulsation response

✔ ❗ Kesimpulan Utama:

Check valve harus didesain sebagai dynamic device, bukan hanya hydraulic component

8.5 Bridging ke Bab Berikutnya

Sekarang kita sudah memiliki:

• Diagnosis lengkap
• Root cause yang jelas

9. Re-Design & Valve Selection

Bab ini mengubah diagnosis pada Bab 8 menjadi tindakan desain yang konkret. Tujuannya bukan hanya “mengganti tipe valve”, tetapi memastikan bahwa valve baru:

• memenuhi kebutuhan kapasitas,
• tetap stabil pada minimum flow,
• dan memiliki respons dinamik yang sesuai dengan skenario transien sistem. Untuk layanan pompa dan kompresor, OEM non-slam check valve umumnya menekankan bahwa desain spring-assisted axial flow menutup sebelum flow reversal berkembang penuh, sehingga membantu mengurangi slam dan water hammer. Untuk discharge reciprocating compressor, ada pula model khusus dengan pulse-damping chamber karena pulsation dapat mempercepat chatter dan seat wear. ([DFT® Inc][1])

$!$All Category - DFT - Axial Flow Check Valves - Gamako Ekakarsa ...$(https://tse1.mm.bing.net/th/id/OIP.Ntw4FZ_O-XHVkzdu63-fbQHaFj?pid=Api)$(https://www.gamako.co.id/product/all-category/dft?utm_source=chatgpt.com)

9.1 CASE A – Liquid System Re-Design

✔ 9.1.1 Design Objective

Untuk Case A, target redesign bukan sekadar menurunkan risiko reverse flow, tetapi secara spesifik:

• mengurangi closing delay,
• menurunkan reverse velocity sebelum shutoff,
• dan tetap menjaga pressure drop pada level yang masih dapat diterima oleh sistem pompa.

OEM literature menunjukkan bahwa check valve dual plate non-slam memakai spring-loaded plates dengan respons lebih cepat, sedangkan axial flow / nozzle check memakai inline spring-assisted disc yang mulai bergerak ke seat saat forward flow menurun; kedua konsep ini secara umum lebih baik dari swing check untuk mengurangi slam. ([CRANE ChemPharma & Energy][2])

✔ 9.1.2 Recommended Valve Type

Untuk Case A, dua opsi redesign yang layak adalah:

• Dual plate non-slam check valve sebagai opsi ekonomis dan kompak. OEM DUO-CHEK menyatakan desain dua plate berpegas memberi respons lebih cepat dan membantu mengurangi water hammer. ([CRANE ChemPharma & Energy][2])
• Axial flow / nozzle check valve sebagai opsi yang lebih kuat secara dinamik, terutama bila histori plant menunjukkan slam berulang atau trip event sering terjadi. DFT menyatakan desain axial-flow spring-assisted mereka menutup saat flow menurun dan ditujukan untuk mencegah water hammer. ([DFT® Inc][1])

Rekomendasi engineering saya untuk artikel ini:

Pilih axial flow / nozzle check bila objective utama adalah eliminasi slam. Pilih dual plate bila ruang terbatas dan severity transien moderat.

✔ 9.1.3 Recalculate Optimal (C_v)

Pada desain awal, dipakai (C_v = 300), dan hasil Bab 6 menunjukkan pressure drop hanya sekitar:

• 0.16 bar pada flow normal,
• 0.36 bar pada flow maksimum. Nilai ini rendah secara steady-state, tetapi terlalu “longgar” secara dinamik untuk membantu menghasilkan penutupan yang lebih tegas. design, saya usulkan target preliminary:
• ($\Delta P_{normal} \approx 0.4 \text{ bar}$)
• ($\Delta P_{max} \approx 0.9 \text{ bar}$)

Ini bukan angka baku dari standar, melainkan design target screening agar valve tidak terlalu restriktif, namun cukup memberi gaya aliran yang lebih berarti pada disc.

Dengan persamaan liquid:

dan data Case A:

• (SG = 0.75)
• ($Q_n = 120 \text{ m}^3/\text{h} = 528.34 \text{ gpm}$)
• ($Q_{max} = 180 \text{ m}^3/\text{h} = 792.52 \text{ gpm}$)

maka bila ditargetkan:

• ($\Delta P_{normal} = 0.4 \text{ bar}), diperoleh (C_v \approx 190)$
• ($\Delta P_{max} = 0.9 \text{ bar}), juga diperoleh (C_v \approx 190)$. target redesign yang konsisten** untuk Case A adalah:

✔ 9.1.4 Check of Revised Pressure Drop

Jika dipilih (C_v = 190), maka pressure drop menjadi:

• 0.069 bar pada 50 m³/h,
• 0.400 bar pada 120 m³/h,
• 0.900 bar pada 180 m³/h. ngineering, ini memberi keseimbangan yang lebih baik:
• pada minimum flow, valve masih tidak terlalu restriktif,
• pada normal dan max flow, gaya aliran ke disc lebih kuat dibanding desain awal,
• dan bersama desain spring-assisted / short-travel, risiko delayed closure turun signifikan.

✔ 9.1.5 Design Decision – Case A

Untuk Case A, redesign yang direkomendasikan adalah:

dengan basis desain awal:

• target (C_v \approx 190)
• spring-assisted
• short disc travel
• non-slam characteristic

Alternatif kedua:

bila pertimbangan biaya dan ruang lebih dominan. OEM DUO-CHEK menunjukkan dual plate non-slam cocok untuk membantu meningkatkan valve response dan mengurangi water hammer, meskipun axial flow biasanya lebih kuat untuk duty yang sangat sensitif terhadap slam. ([CRANE ChemPharma & Energy][2])9.2 CASE B – Gas System Re-Design

✔ 9.2.1 Design Objective

Pada Case B, target redesign berbeda total dari liquid. Di sini tujuan utamanya adalah:

• menjaga valve tetap stabil pada minimum flow,
• menahan efek pulsation dari reciprocating compressor,
• menghindari operasi di partial-opening unstable region.

Beberapa sumber OEM secara eksplisit menyatakan bahwa dual plate check valve tidak dianjurkan untuk severe pulsating services such as reciprocating compressor discharges, sedangkan DFT menyediakan model khusus compressor discharge dengan pulse-damping chamber untuk mengurangi premature seat wear akibat chattering. ([SNW Valves][3]) 9.2.2 Recommended Valve Type

Untuk Case B, rekomendasinya jauh lebih tegas:

dan untuk reciprocating compressor discharge, pertimbangkan:

Dasarnya:

• axial flow memiliki short travel,
• ada spring restoring force,
• respons penutupan lebih cepat,
• lebih tahan terhadap perubahan flow sesaat dibanding swing check. ([DFT® Inc][1]) 9.2.3 Preliminary (C_v) Re-Selection

Pada Bab 6, dengan seluruh 3 bar pressure difference diasumsikan tersedia di valve, required (C_v) yang muncul adalah sekitar:

• 8.78 pada normal flow,
• 14.63 pada max flow. tu, valve eksisting line-size swing check jelas terlalu besar. Untuk redesign screening, pendekatan yang lebih masuk akal adalah memilih valve dengan (C_v) order-of-magnitude dekat kebutuhan aktual, bukan ratusan. Sebagai preliminary screening, saya usulkan:

Ini masih memberi margin terhadap kebutuhan max flow, tetapi jauh lebih kecil daripada valve eksisting sehingga valve akan bekerja pada regime yang lebih stabil.

Bila dipilih (C_v = 25), estimasi screening menunjukkan valve drop kira-kira:

• 0.041 bar pada minimum flow,
• 0.371 bar pada normal flow,
• 1.03 bar pada maximum flow. i jauh lebih sehat secara dinamik dibanding ΔP hampir nol pada valve yang oversized.

✔ 9.2.4 Define Cracking Pressure

Untuk gas service, cracking pressure harus cukup rendah agar tidak merugikan kapasitas, tetapi cukup nyata untuk membantu seat return force dan stabilisasi disc. DFT menunjukkan contoh axial-flow check valve dengan cracking pressure 0.5 psi, dan mereka juga menawarkan restrictor check untuk aplikasi yang membutuhkan cracking pressure lebih tinggi. ([Dwight W. Prouty Company, Inc.][4])se B, screening design basis yang layak adalah:

atau kira-kira:

Nilai ini:

• cukup kecil dibanding tekanan operasi sistem,
• namun masih memberi gaya penutup awal yang berguna pada low-flow/pulsating condition.

Catatan pentingnya: nilai final cracking pressure harus diambil dari kurva vendor, bukan ditetapkan sepihak oleh line size.

✔ 9.2.5 Define Minimum Stable Flow

Ini adalah parameter yang sering hilang dari datasheet, padahal pada Case B justru menjadi kunci. Secara engineering, valve seharusnya dipilih agar pada minimum operating flow disc tetap berada di daerah bukaan yang stabil, bukan hanya “mulai terbuka”.

Dengan redesign screening (C_v = 25), minimum flow 500 kg/h masih memberi valve drop sekitar 0.041 bar, yang sudah sebanding dengan cracking pressure rendah di kisaran 0.034–0.069 bar. Itu berarti secara kualitatif valve mulai punya restoring/opening force balance yang lebih masuk akal dibanding desain awal yang practically free-swinging. *minimum stable flow** sangat tergantung desain internal disc, spring rate, dan pulse-damping geometry, maka requirement yang harus dimasukkan ke vendor adalah:

khususnya untuk:

• reciprocating compressor discharge,
• turndown operation,
• recycle / startup condition.

✔ 9.2.6 Design Decision – Case B

Untuk Case B, redesign yang direkomendasikan adalah:

dengan requirement minimum:

• target (C_v \approx 20)–(25),
• cracking pressure sekitar 0.5–1.0 psi,
• vendor wajib menyatakan minimum stable flow,
• untuk reciprocating compressor, prefer pulse-damping / compressor-duty model. ([Prestec Sales, Inc.™][5])9.3 Cross-Case Selection Logic

Dari dua redesign ini, logika pemilihannya menjadi jelas.

Untuk liquid pump discharge, tujuan utama adalah:

• menurunkan reverse velocity,
• mempercepat closure,
• meminimalkan slam. Karena itu, dual plate bisa memadai, tetapi axial flow lebih kuat bila severity transien tinggi. ([CRANE ChemPharma & Energy][2])gas compressor discharge**, tujuan utamanya adalah:
• stabil pada minimum flow,
• tahan pulsation,
• tidak chatter. Karena itu, axial flow spring-assisted praktis menjadi pilihan utama, dan dual plate tidak ideal untuk pulsating reciprocating duty. ([Prestec Sales, Inc.™][5])ya:

10. Datasheet Development (ENGINEERING OUTPUT)

Bab ini adalah output paling penting dalam konteks EPC.

Semua pembelajaran dari Bab 1–9 harus diterjemahkan menjadi datasheet yang “memaksa” desain benar

10.1 Process Data (Case A & B)

✔ Case A – Liquid (Pump Discharge)

✔ Case B – Gas (Compressor Discharge)

📌 Engineering Note:

• Gas → WAJIB absolute pressure
• Liquid → fokus ke density & vapor pressure

10.2 Hydraulic Data

✔ Case A

• Target (C_v \approx 190)

• ΔP:

  • Normal ≈ 0.4 bar
  • Max ≈ 0.9 bar

✔ Case B

• Target (C_v \approx 20–25)

• ΔP:

  • Min ≈ 0.04 bar
  • Normal ≈ 0.37 bar
  • Max ≈ 1.0 bar

📌 Key Insight:

• Liquid → ΔP adalah parameter desain utama
• Gas → ΔP hanya secondary (dynamic lebih penting)

10.3 Dynamic Data (MANDATORY – terutama Gas)

Ini adalah bagian yang sering hilang di datasheet, tetapi krusial.

✔ Case A

✔ Case B (CRITICAL)

📌 Engineering Rule:

Jika parameter dynamic tidak ada di datasheet → desain belum lengkap

10.4 Vendor Requirement

Datasheet harus “memaksa” vendor memberikan:

✔ Minimum Requirement

• Cv vs opening curve
• Cracking pressure
• Full-open ΔP
• Dynamic response (closing time)

✔ Untuk Gas Service (WAJIB)

• Minimum stable flow
• Performance under pulsation
• Recommended installation

✔ Clause Penting (EPC Practice)

Vendor shall guarantee valve stability at minimum flow and pulsating conditions.

11. Installation & Layout Validation

11.1 Case A Validation

✔ Checklist:

• Check valve dekat pump? ✔
• Sebelum isolation valve? ✔
• Straight run ≥ 5D? ✔

✔ Improvement vs Original

11.2 Case B Validation

✔ Checklist:

• Setelah pulsation damping? ✔
• Tidak dekat elbow? ✔
• Flow lebih stabil sebelum valve? ✔

✔ Improvement vs Original

📌 Insight:

Layout yang benar bisa mengurangi problem hingga 50% bahkan sebelum sizing diperbaiki

12. Final Engineering Validation

CASE A – Liquid

• ✔ ΔP Acceptable

• Tidak membebani pump

• Head loss masih dalam margin

• ✔ No Slam

Dengan:

• Short travel
• Spring assist

➡️ Water hammer eliminated

CASE B – Gas

• ✔ Stable Operation

Dengan:

• Cv lebih kecil
• Flow force meningkat

• ✔ No Chatter

Dengan:

• Spring-assisted
• Axial flow
• Pulsation handled

📌 Validation Criteria (Engineering):

• Tidak ada vibration abnormal
• Tidak ada noise tinggi
• Valve life > design expectation

13. Lessons Learned (CRITICAL)

Liquid System

• Jangan desain berdasarkan ΔP saja
• Oversizing = slam risk
• Closing speed adalah parameter utama

Gas System

• Dynamic behavior > Cv
• Minimum flow adalah parameter kritis
• Pulsation harus selalu diperhitungkan

Universal Lesson

Check valve bukan passive device — tetapi dynamic system component

14. Engineering Checklist (FIELD-READY TOOL)

HYDRAULIC

• Cv sudah dihitung dengan benar
• ΔP dalam batas acceptable
• Velocity dalam range aman

DYNAMIC

• Cracking pressure sesuai
• Minimum flow diverifikasi
• Anti-slam / anti-chatter tersedia

SAFETY

• Reverse flow scenario dianalisis
• Surge / pulsation diperhitungkan
• Tidak bergantung pada CV sebagai IPL tunggal

LAYOUT

• Posisi valve benar
• Straight run ≥ 5D
• Tidak dekat disturbance

VENDOR

• Dynamic data tersedia
• Performance curve diberikan
• Minimum stable flow dijamin
