📘 ARTIKEL 9: Seal Leakage Setelah Start-Up – Instalasi Salah atau Kondisi Operasi?

📘 ARTIKEL 9: Seal Leakage Setelah Start-Up – Instalasi Salah atau Kondisi Operasi?

1️⃣ Informasi Umum

Judul: Seal Leakage Setelah Start-Up – Investigasi Sistematis
Disiplin: Mechanical
Level: Junior
Kategori: Troubleshooting
Equipment: Centrifugal Pump – Mechanical Seal (Single Seal)
Referensi Standar: API 682 (awareness level)

Artikel ini merupakan bagian dari serial upgrade kompetensi teknisi mechanical dengan pendekatan outcome-oriented. Fokus utama adalah membangun pola pikir troubleshooting sistematis, bukan sekadar penggantian komponen.

2️⃣ Learning Objective (Measurable & Skill-Based)

Setelah membaca artikel ini, teknisi mampu:

LO1 – Skill Teknis Terukur Mengidentifikasi penyebab kebocoran seal setelah start-up melalui analisis gejala visual, parameter operasi, dan kondisi flushing.
LO2 – Skill Analisa Memeriksa instalasi mechanical seal sesuai prosedur dasar (alignment, gland bolt torque, flushing verification) dan membedakan antara defect komponen dan kegagalan sistem.
LO3 – Skill Sistem & Safety Mengidentifikasi risiko keselamatan akibat seal leakage pada fluida flammable atau toxic, termasuk potensi ignition source, paparan kimia, dan dampak terhadap interlock sistem.

⚠ Minimal satu LO terkait sistem & safety telah dipenuhi (LO3).

3️⃣ System Context & Criticality

A. Posisi Equipment dalam Sistem

Rantai fungsi sistem:

Motor → Pump → Mechanical Seal → Containment Process Fluid

Mechanical seal bukan sekadar komponen rotating, tetapi barrier utama antara fluida proses dan atmosfer.

Jika terjadi kebocoran setelah start-up, maka:

Integritas containment terganggu
Potensi pelepasan hidrokarbon meningkat
Risiko kebakaran atau paparan bahan kimia terbuka
Reliability unit menurun drastis

B. Dampak Kegagalan

Jika seal bocor pada layanan hidrokarbon ringan:

Kehilangan produk bernilai tinggi
Aktivasi gas detector
Shutdown otomatis melalui logic interlock
Downtime dan potensi gangguan produksi upstream/downstream

Pada area classified, kebocoran kecil dapat berkembang menjadi insiden besar bila tidak ditangani cepat.

C. Interaksi Lintas Disiplin (System Interaction)

Kegagalan seal tidak berdiri sendiri. Interaksinya sebagai berikut:

Seal leak → Gas detector mendeteksi vapor → Signal ke PLC/DCS → Interlock logic aktif → Pump trip → Gangguan proses

Disiplin yang terlibat:

Mechanical (seal & pump)
Instrument (gas detector, pressure transmitter)
Control (interlock logic)
Electrical (motor trip)
Process (stabilitas tekanan & flow)

Section ini memastikan teknisi memahami bahwa kebocoran seal adalah masalah sistem, bukan hanya masalah komponen.

4️⃣ Diagram Literacy Section (WAJIB)

Pemahaman diagram merupakan kompetensi inti sebelum melakukan pembongkaran atau penggantian seal. Investigasi harus dimulai dari pembacaan sistem, bukan asumsi komponen rusak.

A. Posisi Mechanical Seal pada P&ID

Teknisi wajib mampu mengidentifikasi pada P&ID:

Simbol centrifugal pump
Posisi mechanical seal di antara shaft dan casing
Jalur suction dan discharge
Valve isolasi suction & discharge
Drain line dari seal gland

Tujuan teknis: Menentukan apakah kebocoran berasal dari seal interface atau dari sambungan lain (gasket, drain plug, vent).

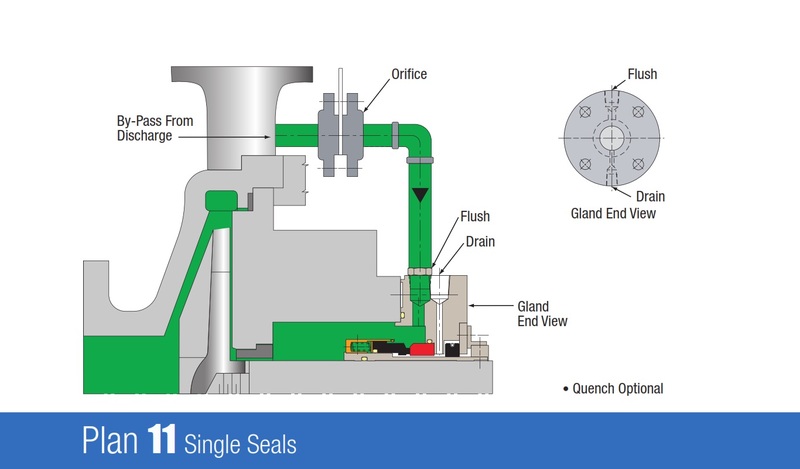

B. Jalur Flushing – Plan 11 (Awareness Level)

Pada Plan 11, fluida diambil dari discharge pump dan dialirkan kembali ke seal chamber melalui orifice pembatas aliran.

Teknisi harus mampu menunjukkan:

Titik inlet flush (biasanya dari discharge line)
Orifice restriction
Jalur masuk ke seal chamber
Valve kecil pada flushing line
Titik isolasi pump (suction & discharge block valve)

Kesalahan umum junior: Mengabaikan flushing verification sebelum menyimpulkan seal rusak.

C. Seal Chamber Awareness

Seal chamber adalah ruang tempat seal face bekerja dan menerima pendinginan serta pelumasan dari fluida proses.

Jika flushing gagal:

Seal face → Overheat → Distortion → Leakage

Pemahaman seal chamber mencegah simplifikasi masalah menjadi “seal defect”.

5️⃣ Background & Failure Scenario

Kronologi kejadian berbasis data:

Setelah startup pompa (±15 menit operasi stabil):

Terlihat leakage sekitar 5–10 tetes/menit dari seal gland
Pressure suction & discharge dalam rentang normal
Flow proses stabil
Tidak ada vibrasi abnormal
Tidak ada alarm interlock aktif

Tidak ada indikasi gangguan mekanis besar.

Kondisi ini sering dianggap “minor issue”, padahal dapat menjadi indikasi awal kegagalan sistem flushing atau instalasi.

6️⃣ Symptom & Initial Finding

A. Apa yang Terlihat (Visual)

Leakage muncul dari area seal gland
Tidak ada spray atau jet leak
Tidak ada suara abnormal

B. Apa yang Terukur (Data)

Seal housing temperature masih dalam batas normal
Shaft run-out dalam batas toleransi
Arus motor stabil
Vibrasi dalam limit standar operasi

C. Apa yang Diasumsikan Operator

Seal defect dari vendor
Face sealing tidak sempurna sejak awal

⚠ Di sinilah bias kognitif sering terjadi.

Data awal tidak menunjukkan indikasi misalignment, overheat, atau mechanical overload.

Karena itu, investigasi harus diarahkan pada:

Validasi flushing
Review prosedur instalasi
Pemeriksaan kemungkinan trapped air
Torque gland bolt

Tujuan section ini adalah melatih teknisi junior membedakan antara:

Gejala nyata vs asumsi cepat tanpa verifikasi sistem.

7️⃣ Possible Causes (Structured Hypothesis)

Investigasi tidak boleh langsung mengarah pada “seal rusak”. Hipotesis harus disusun lintas disiplin untuk menghindari bias diagnosis.

A. Mechanical

Potensi kegagalan internal seal:

Seal face tidak rata akibat handling atau instalasi tidak presisi
O-ring terjepit atau terpuntir saat pemasangan
Spring macet akibat kontaminasi atau salah posisi

Catatan: Pada kondisi ini biasanya terdapat indikasi temperatur meningkat atau leakage progresif, bukan stabil ringan.

B. Process

Gangguan proses saat startup:

Pressure spike mendadak akibat discharge valve belum stabil
Air entrainment pada suction line
Differential pressure tidak stabil saat priming

Pressure spike dapat memisahkan seal face sementara dan memicu leakage awal.

C. Human Error

Faktor paling sering pada kasus start-up:

Salah pemasangan orientasi seal
Gland bolt torque tidak merata
Tidak dilakukan venting seal chamber sebelum start
Tidak dilakukan flushing verification

Kesalahan prosedural sering tidak terdeteksi bila tidak ada checklist commissioning.

D. System

Kegagalan pendukung sistem:

Flushing line tersumbat
Orifice plugging
Valve flush tertutup sebagian
Tidak ada flow karena pressure differential tidak cukup

Hipotesis sistem harus diuji sebelum menyimpulkan komponen defect.

8️⃣ Step-by-Step Investigation Flow

Investigasi dilakukan secara terstruktur untuk mengeliminasi hipotesis secara sistematis.

1. Verifikasi Jenis Leakage

Apakah steady (konstan)?
Apakah intermittent?
Apakah meningkat dengan temperatur?

Leak steady ringan sering terkait instalasi atau flushing, bukan misalignment berat.

2. Periksa Alignment Pump

Verifikasi coupling alignment
Cek soft foot
Review data terakhir alignment

Jika alignment baik dan vibrasi normal, hipotesis misalignment dapat dieliminasi sementara.

3. Cek Flushing Line (Flow Ada/Tidak)

Rasakan perbedaan temperatur pada flushing line
Periksa valve kecil pada flush line
Verifikasi kemungkinan plugging orifice

⚠ Ini adalah langkah kritis.

4. Periksa Torque Gland Bolt

Pastikan torque merata
Hindari over-tightening
Verifikasi sesuai rekomendasi vendor

Torque tidak merata dapat menyebabkan face distortion.

5. Review Prosedur Instalasi

Apakah venting dilakukan?
Apakah seal dikompresi sesuai setting length?
Apakah ada deviasi dari SOP?

Decision Point

Flushing diverifikasi sebelum menyimpulkan seal rusak.

Mengganti seal tanpa memastikan sistem flush hanya akan mengulang kegagalan.

9️⃣ Root Cause & Contributing Factor

Root Cause (Teknis)

Flushing line tersumbat → Seal chamber tidak mendapat pendinginan → Temperature lokal meningkat → Seal face mengalami distorsi mikro → Sealing tidak sempurna → Leakage muncul.

Contributing Factor (Sistem/Human)

Tidak dilakukan flushing verification sebelum startup.
Tidak ada checklist commissioning khusus mechanical seal.
Tidak ada inspeksi orifice periodik.

Perbedaan penting: Seal bukan penyebab utama, melainkan korban kegagalan sistem.

🔟 Reference to Standard & Gap Analysis

Berdasarkan API 682:

Mechanical seal harus memiliki sistem flushing memadai.
Flushing harus diverifikasi sebelum commissioning.
Seal support system adalah bagian integral dari reliability design.

Gap yang Ditemukan

Tidak ada checklist flush verification sebelum start-up.
Tidak ada indikator visual flow flush.
Tidak ada prosedur verifikasi orifice sebelum operasi.

Kesimpulan analitis:

Kegagalan bukan pada desain, tetapi pada implementasi dan kontrol prosedural.

Section ini memperkuat mindset bahwa standar industri hanya efektif bila diterjemahkan menjadi prosedur operasional yang disiplin.

1️⃣1️⃣ Corrective & Preventive Action

Tindakan dibagi menjadi empat lapisan untuk memastikan perbaikan tidak berhenti pada solusi sementara.

A. Immediate Action

Tindakan segera untuk mengendalikan kondisi:

Isolasi pompa sesuai prosedur LOTO.
Bersihkan flushing line dan orifice dari deposit.
Verifikasi kembali aliran flush setelah pembersihan.
Pastikan tidak ada overheating lanjutan pada seal chamber.

Tujuan tahap ini adalah menghentikan degradasi seal lebih lanjut tanpa langsung mengganti komponen.

B. Permanent Fix

Solusi teknis jangka panjang:

Tambahkan flush flow indicator (sight glass atau flow indicator sederhana).
Evaluasi kebutuhan differential pressure monitoring.
Pastikan valve flushing diberi tagging dan marking posisi normal operasi.

Dengan indikator visual, verifikasi tidak lagi bergantung pada asumsi operator.

C. System Improvement

Perbaikan pada level prosedural:

Startup checklist wajib mencantumkan flush verification.
Tambahkan item inspeksi flushing pada preventive maintenance.
Integrasikan seal support system ke dalam audit reliability bulanan.

Pendekatan ini mengubah insiden menjadi pembelajaran sistem.

D. Monitoring Plan

Parameter yang dipantau secara berkala:

Seal housing temperature
Keberadaan flow flush
Kondisi leakage visual

Monitoring memastikan anomali terdeteksi sebelum berkembang menjadi kegagalan besar.

1️⃣2️⃣ Risk & Safety Reflection

Mechanical seal pada layanan hidrokarbon adalah titik kritis containment.

A. Potensi Bahaya

Jika flushing gagal dan leakage meningkat:

Flammable liquid release → potensi ignition pada area classified
Slip hazard akibat tumpahan cairan
Exposure chemical pada fluida toksik

Pada unit petrokimia, kebocoran kecil dapat berkembang menjadi insiden besar bila terdapat ignition source.

B. Permit & Kontrol Keselamatan

Sebelum inspeksi atau pekerjaan perbaikan:

Mechanical Work Permit
Isolasi energi (LOTO)
Gas test bila area classified
Hot work permit bila terdapat potensi percikan

Pendekatan ini memperkuat kesadaran bahwa troubleshooting tidak boleh mengabaikan SHE (Safety, Health, and Environment).

1️⃣3️⃣ Data Interpretation & Trend Awareness

Troubleshooting reaktif harus ditingkatkan menjadi pemantauan proaktif.

A. Parameter yang Harus Dipantau

Seal temperature trend
Leakage rate (tetes/menit atau visual scale)
Vibration level pump
Pressure differential flushing (jika tersedia)

B. Interpretasi Teknis

Kenaikan temperatur lokal pada seal chamber sering terjadi sebelum leakage membesar.

Urutan tipikal degradasi:

Flush terganggu → Pendinginan menurun → Temperatur naik → Face distortion mikro → Leakage meningkat

C. Early Warning Indicator

Temperatur naik bertahap tanpa perubahan beban
Leakage meningkat perlahan
Flushing line terasa lebih dingin/tidak ada aliran

Kesimpulan analitis:

Data kecil yang diabaikan pada tahap awal sering menjadi akar downtime besar. Teknisi junior harus dilatih membaca trend, bukan hanya kondisi saat ini.

1️⃣4️⃣ Competency Mapping

Pengembangan kompetensi tidak hanya diukur dari kemampuan mengganti seal, tetapi dari cara berpikir sistematis saat investigasi.

Skill Area	Level Saat Ini	Target Setelah Artikel
Mechanical Seal Troubleshooting	W	Menuju I
Diagram Literacy (P&ID & Flush Line)	W	Menuju I
Root Cause Thinking	W	Menuju I
Safety Awareness (Containment Risk)	W	Menuju I

Definisi Singkat Level:

W (Working Knowledge) → Memahami konsep dan mampu mengikuti prosedur.
I (Independent) → Mampu melakukan investigasi mandiri berbasis data tanpa supervisi ketat.

Setelah artikel ini, teknisi diharapkan mulai berpindah dari sekadar mengikuti instruksi menuju analisis berbasis sistem.

1️⃣5️⃣ Discussion Question (Toolbox Use)

Pertanyaan berikut dirancang untuk diskusi toolbox mingguan agar pemahaman tidak berhenti pada teori.

Mengapa flushing sangat penting untuk umur mechanical seal meskipun leakage awal terlihat kecil?
Apa risiko operasional dan keselamatan jika leakage 5–10 tetes/menit dibiarkan selama beberapa hari?
Mengapa mechanical seal jarang rusak tanpa sebab sistemik (misalnya flushing, alignment, atau prosedur start-up)?

Tujuan pertanyaan ini adalah membentuk pola pikir bahwa kegagalan biasanya merupakan kombinasi faktor teknis dan prosedural.

1️⃣6️⃣ Key Takeaway (Max 7 Bullet)

Seal leakage setelah start-up jarang murni karena defect komponen.
Flushing adalah faktor kritis dalam menjaga stabilitas temperatur seal face.
Verifikasi sistem sebelum menyimpulkan kerusakan adalah prinsip troubleshooting yang benar.
Startup procedure sangat menentukan umur mechanical seal.
Checklist commissioning harus mencakup flush verification.
Data temperatur adalah indikator awal degradasi seal.
Masalah seal hampir selalu terkait sistem, bukan hanya komponen.

Catatan Penyusunan Artikel ini merupakan bagian dari serial peningkatan kompetensi yang dirancang untuk diikuti secara berurutan guna membangun pemahaman sistematis dan bertahap. Meskipun demikian, setiap artikel tetap dapat dibaca secara terpisah sebagai referensi mandiri sesuai kebutuhan pembaca. Materi disusun berdasarkan berbagai sumber pustaka teknis, praktik lapangan industri, serta dukungan alat bantu penulisan. Pembaca disarankan melakukan verifikasi lanjutan dan penyesuaian teknis sesuai dengan standar perusahaan, kondisi aktual peralatan, serta regulasi keselamatan yang berlaku.
