1️⃣ Informasi Umum

1. Judul Artikel Visual Inspection During Shutdown – Static Equipment Awareness

2. Disiplin Mechanical

3. Level Junior

4. Kategori Preventive Reliability Safety System Interaction

5. Equipment / System Terkait

   • Shell & Tube Heat Exchanger
   • Pressure Vessel
   • Separator
   • Static Drums

6. Referensi Standar

   • ASME Section VIII – Pressure Vessel
   • API 510 – Pressure Vessel Inspection (awareness)
   • NFPA 30 – Flammable Liquid Handling (jika applicable)

2️⃣ Learning Objective (Measurable & Skill-Based)

Setelah membaca artikel ini, teknisi mampu:

• LO1 – Melakukan visual inspection internal pada shell, tube sheet, gasket surface, dan bolt secara sistematis dan terdokumentasi.
• LO2 – Mengidentifikasi indikasi corrosion, pitting, deposit, deformasi gasket, serta kerusakan ulir bolt.
• LO3 – Mengidentifikasi risiko confined space dan memastikan seluruh prosedur keselamatan dipenuhi sebelum entry.

⚠ LO3 memperkuat kewajiban safety awareness dalam pekerjaan shutdown.

3️⃣ System Context & Criticality

Posisi dalam Sistem

Process Flow → Heat Exchanger / Pressure Vessel → Downstream Process Unit

Static equipment berfungsi sebagai boundary tekanan dan pemisah fluida. Integritasnya menentukan keselamatan dan kontinuitas produksi.

Dampak Jika Inspeksi Visual Tidak Dilakukan dengan Benar

• Corrosion lokal tidak terdeteksi hingga terjadi thinning kritis.
• Gasket surface yang tidak rata menyebabkan leak saat startup.
• Bolt overstress atau deformasi tidak teridentifikasi.
• Potensi hydrocarbon release pada kondisi operasi.

Interaksi Lintas Disiplin

Corrosion internal → Leak saat startup → Gas detector alarm → Interlock system → Electrical shutdown → Production loss

Section ini menegaskan bahwa visual inspection bukan aktivitas administratif, tetapi bagian dari pengendalian risiko sistem terpadu yang mempengaruhi mechanical integrity, keselamatan, dan keandalan operasi.

4️⃣ Diagram Literacy Section (WAJIB)

Visual inspection saat shutdown tidak dapat dilakukan tanpa pemahaman diagram sistem. Teknisi wajib mampu membaca dan menginterpretasikan P&ID secara presisi.

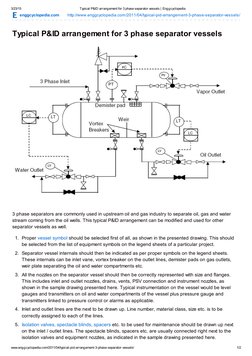

A. Elemen yang Harus Dipahami pada P&ID

• Posisi vessel atau heat exchanger dalam rangkaian proses.
• Titik inlet dan outlet fluida.
• Lokasi drain dan vent untuk proses pengosongan dan pelepasan tekanan.
• Posisi PSV (Pressure Safety Valve) dan arah relief.
• Jalur isolasi valve upstream dan downstream.
• Posisi manhole atau channel head sebagai akses internal.

B. Analisa Tekanan Sebelum Pembukaan

Teknisi harus mampu menjelaskan:

1. Jalur tekanan sebelum vessel dibuka Identifikasi sisi mana yang berpotensi masih menyimpan tekanan residual.

2. Titik isolasi upstream dan downstream Pastikan block valve tertutup dan diverifikasi secara fisik.

3. Sistem depressurization

   • Buka vent secara terkendali.
   • Gunakan drain untuk mengosongkan fluida.
   • Verifikasi tekanan nol melalui pressure indicator.

Pemahaman diagram ini memastikan tidak ada energi tersimpan sebelum entry, serta mencegah kesalahan isolasi yang dapat menyebabkan paparan tekanan atau fluida berbahaya.

👉 Section ini menjamin Outcome #2 (Diagram Literacy).

5️⃣ Background & Failure Scenario

Shutdown dilaksanakan secara rutin setiap 2 tahun sebagai bagian dari program preventive maintenance dan mechanical integrity.

Temuan pada Startup Sebelumnya

• Ditemukan minor leakage pada gasket channel head setelah pressurization.
• Terdapat indikasi corrosion lokal pada area shell bagian bawah.
• Bolt elongation tidak terdeteksi pada inspeksi sebelumnya karena tidak ada dokumentasi pengukuran torque dan panjang efektif.

Kondisi tersebut menjadi dasar peningkatan fokus inspeksi pada shutdown saat ini.

Tujuan Shutdown

• Melakukan internal visual inspection secara menyeluruh.
• Mengevaluasi kondisi corrosion dan thinning material.
• Mengevaluasi integritas gasket dan bolt sebelum startup berikutnya.

Shutdown ini bukan sekadar kegiatan rutin, tetapi tindakan preventif untuk mencegah kegagalan saat unit kembali beroperasi.

6️⃣ Symptom & Initial Finding

Terlihat Saat Pembukaan

• Discoloration pada permukaan shell internal.
• Adanya deposit pada tube sheet.
• Gasket surface terlihat tidak rata dan terdapat bekas imprint tidak seragam.
• Beberapa bolt menunjukkan thread deformation dan indikasi overstress.

Terukur

• Thickness measurement pada area lokal menunjukkan pengurangan sebesar 1.5 mm dibanding baseline sebelumnya.
• Gasket seating area menunjukkan uneven surface profile yang dapat mempengaruhi sealing performance.

Asumsi Awal

• Corrosion dianggap normal akibat umur operasi.

Tahap ini penting untuk memastikan bahwa asumsi “corrosion normal” divalidasi dengan data thickness dan analisa penyebab, bukan diterima tanpa evaluasi.

7️⃣ Possible Causes (Structured Hypothesis)

Analisa dilakukan lintas disiplin untuk memastikan pendekatan sistematis.

A. Mechanical

• Under-deposit corrosion akibat akumulasi deposit.
• Gasket creep karena tekanan dan temperatur berulang.
• Bolt fatigue akibat siklus thermal dan mechanical loading.

B. Process

• Water carryover yang mempercepat corrosion internal.
• Peningkatan komponen bersifat acidic dalam fluida proses.

C. Instrument

• Tidak tersedia data corrosion monitoring atau thickness trending.
• Tidak ada alarm deviasi temperatur yang mengindikasikan kondisi abnormal.

D. Human Error

• Prosedur torque tightening tidak mengikuti spesifikasi teknis.
• Tidak tersedia checklist visual inspection formal pada shutdown sebelumnya.

Hipotesis ini memastikan bahwa penyebab tidak langsung disederhanakan menjadi “umur pakai”, melainkan dianalisis melalui faktor mekanis, proses, instrumentasi, dan operasional.

8️⃣ Step-by-Step Investigation Flow

Investigasi visual saat shutdown harus mengikuti urutan yang terkontrol untuk menjaga keselamatan dan akurasi evaluasi.

Langkah Investigasi

1. Pastikan isolasi & depressurization lengkap Verifikasi block valve upstream dan downstream tertutup. Pastikan drain dan vent telah digunakan hingga tekanan nol terkonfirmasi melalui pressure indicator.

2. Lakukan gas test sebelum entry Ukur kadar O₂, LEL, dan H₂S (jika applicable). Pastikan hasil dalam batas aman sebelum membuka manhole.

3. Verifikasi confined space permit Pastikan permit aktif, standby man tersedia, dan rescue plan siap.

4. Lakukan visual inspection sistematis Urutan pemeriksaan:

   • Shell internal surface
   • Tube sheet
   • Gasket seating surface
   • Bolt dan thread condition

5. Dokumentasikan foto dan area kritis Setiap indikasi corrosion, pitting, atau deformasi harus direkam.

6. Lakukan thickness measurement pada area mencurigakan Bandingkan dengan baseline thickness dan corrosion allowance desain.

Decision Point

Gas test harus diverifikasi dan dicatat sebelum personel masuk ke dalam vessel untuk mencegah paparan gas berbahaya atau kondisi kekurangan oksigen.

9️⃣ Root Cause & Contributing Factor

Root Cause Teknis (contoh kasus sebelumnya)

Under-deposit corrosion pada area shell internal akibat akumulasi deposit dan cleaning yang tidak optimal.

Akibatnya:

• Terjadi thinning lokal.
• Integritas material menurun.
• Potensi leak saat startup meningkat.

Contributing Factor

• Tidak tersedia inspection checklist standar pada shutdown sebelumnya.
• Tidak dilakukan trend corrosion rate berbasis thickness measurement periodik.
• Dokumentasi torque bolt tidak tersedia untuk evaluasi overstress.

Analisa ini menunjukkan bahwa kegagalan bukan hanya akibat faktor material, tetapi juga kelemahan sistem inspeksi dan dokumentasi.

🔟 Reference to Standard & Gap Analysis

Persyaratan Menurut API 510

• Visual inspection internal harus dilakukan secara berkala sesuai interval inspeksi.
• Thickness measurement harus dianalisis berdasarkan corrosion rate, bukan sekadar nilai absolut.
• Dokumentasi inspeksi harus tersedia untuk evaluasi integritas jangka panjang.

Gap yang Ditemukan

• Tidak ada corrosion rate trending yang terdokumentasi.
• Tidak tersedia dokumentasi torque bolt untuk verifikasi preload.
• Gasket seating surface tidak diperiksa flatness secara formal.
• Tidak ada baseline thickness comparison yang terstruktur.

Gap ini menunjukkan ketidaksesuaian antara praktik inspeksi aktual dengan prinsip mechanical integrity yang direkomendasikan standar.

1️⃣1️⃣ Corrective & Preventive Action

Immediate Action

• Ganti gasket yang rusak dengan spesifikasi sesuai tekanan dan temperatur desain.
• Lakukan refacing pada gasket seating surface apabila ditemukan ketidakrataan yang mempengaruhi sealing integrity.
• Ganti bolt yang mengalami deformasi atau thread damage, pastikan menggunakan material dan grade sesuai desain.

Tujuan tahap ini adalah mengembalikan integritas sealing sebelum startup.

Permanent Fix

• Implementasikan corrosion monitoring program berbasis thickness measurement dan corrosion rate evaluation.
• Lakukan review chemical treatment untuk mengendalikan potensi korosi internal.
• Perbarui dan standarisasi torque tightening procedure dengan nilai spesifikasi yang terdokumentasi.

Tujuan: Mengurangi potensi degradasi material dan kegagalan sealing pada siklus operasi berikutnya.

System Improvement

• Terapkan checklist visual inspection standar untuk setiap shutdown.
• Gunakan dokumentasi digital inspection (foto, thickness record, torque log).
• Lakukan pelatihan teknisi junior dalam mengenali defect seperti pitting, under-deposit corrosion, dan bolt overstress.

Tujuan: Meningkatkan konsistensi inspeksi dan akurasi identifikasi defect.

Monitoring Plan

• Lakukan trend thickness measurement pada setiap shutdown dan bandingkan dengan baseline.
• Review histori kebocoran pada startup sebelumnya.
• Audit dan dokumentasikan bolt torque log secara berkala.

Pendekatan ini memastikan visual inspection menjadi bagian dari sistem reliability jangka panjang.

1️⃣2️⃣ Risk & Safety Reflection

Potensi Bahaya

• Risiko confined space hazard saat entry internal vessel.
• Oxygen deficiency akibat sisa gas inert atau displacement udara.
• Paparan hydrocarbon vapor atau gas beracun.
• Paparan hot surface jika pendinginan belum optimal.
• Falling object hazard saat pembukaan manhole atau handling internal part.

Prosedur Wajib

• LOTO lengkap pada seluruh sumber energi dan fluida.
• Gas test mencakup O₂, LEL, dan H₂S (jika applicable).
• Confined space permit yang sah dan terdokumentasi.
• Ketersediaan standby man & rescue plan.
• Ventilasi memadai selama entry berlangsung.

Risiko Terbesar

• Explosion akibat gas residu tidak terdeteksi sebelum entry.
• Asphyxiation akibat kadar oksigen di bawah batas aman.

Section ini menegaskan bahwa visual inspection internal memiliki risiko keselamatan tinggi dan wajib dikendalikan melalui prosedur standar.

👉 Menguatkan Outcome #3 (Safety Awareness).

1️⃣3️⃣ Data Interpretation & Trend Awareness

Visual inspection harus terhubung dengan data historis agar menjadi bagian dari sistem mechanical integrity.

Parameter yang Harus Dipantau

• Corrosion rate (mm/year) berdasarkan thickness measurement berkala.
• Leak history pada startup sebelumnya dan area kritis yang berulang.
• Gasket replacement interval dan pola kegagalan sealing.
• Bolt failure frequency termasuk deformasi dan kehilangan preload.

Data ini harus terdokumentasi dan dibandingkan antar shutdown untuk mengidentifikasi tren degradasi.

Early Warning Indicator

• Munculnya minor seepage sebelum shutdown.
• Pressure drop abnormal pada operasi normal.
• Identifikasi hot spot lokal melalui inspeksi eksternal atau thermography.

Pendekatan berbasis tren memungkinkan deteksi degradasi sebelum mencapai kondisi kritis.

Proactive Thinking

Visual inspection bukan formalitas administratif, tetapi sumber data primer untuk evaluasi integritas material dan reliability jangka panjang.

1️⃣4️⃣ Competency Mapping

Pengembangan kompetensi diarahkan agar teknisi mampu:

• Mengidentifikasi defect secara visual dengan pendekatan analitis.
• Mengaitkan temuan visual dengan risiko operasional.
• Memahami konsekuensi keselamatan pada pekerjaan confined space.

Target level “I” menunjukkan kemampuan analisa sebab–akibat dan pengambilan keputusan berbasis data.

1️⃣5️⃣ Discussion Question (Toolbox Use)

1. Mengapa visual inspection sering dianggap formalitas padahal memiliki dampak langsung terhadap reliability dan keselamatan?
2. Apa konsekuensi teknis jika gasket seating surface tidak diperiksa flatness sebelum startup?
3. Mengapa prosedur confined space tidak boleh dipercepat meskipun tekanan waktu shutdown tinggi?

Pertanyaan ini memperkuat pemahaman teknis, integritas mekanik, dan disiplin keselamatan.

1️⃣6️⃣ Key Takeaway

• Visual inspection merupakan fondasi reliability static equipment.
• Corrosion sering terdeteksi secara visual sebelum menjadi kegagalan besar.
• Gasket surface dan bolt integrity sama pentingnya dengan kondisi shell.
• Checklist sistematis mengurangi risiko human error.
• Confined space merupakan risiko utama saat shutdown internal inspection.
• Dokumentasi visual adalah bagian dari data engineering.
• Preventive inspection yang disiplin mencegah leak saat startup berikutnya.
