Bearing Systems in Rotating Equipment

Authors

Artikel 02: Bearing Systems in Rotating Equipment

(Life, Failure, Lubrication, Installation)

Bearing Life Calculation

1. Problem di Lapangan

Bearing sering menjadi komponen pertama yang mengalami kegagalan pada rotating equipment. Tanpa memahami konsep umur bearing, teknisi sulit menentukan interval penggantian yang tepat. Perhitungan umur bearing membantu memperkirakan masa operasi sebelum terjadi fatigue pada raceway dan rolling element.

2. Komponen

Komponen utama dalam rolling bearing:

  • inner ring
  • outer ring
  • rolling element (ball / roller)
  • cage
  • shaft
  • housing

3. Mekanisme Kerja




Rolling bearing bekerja dengan elemen gelinding yang mengurangi gesekan antara shaft dan housing. Beban dari shaft diteruskan melalui rolling element menuju raceway pada inner ring dan outer ring. Saat bearing berputar, kontak berulang antara rolling element dan raceway menghasilkan contact stress siklik.

Seiring waktu, siklus tegangan ini dapat menyebabkan rolling contact fatigue, yang memunculkan pitting atau spalling pada permukaan raceway.

4. Formula Utama

Umur teoritis bearing dinyatakan dengan L10 life:

L10=(CP)pL_{10} = \left(\frac{C}{P}\right)^p

Dimana:

  • (L_10) = umur bearing (juta putaran)
  • (C) = dynamic load rating (kN)
  • (P) = equivalent dynamic load (kN)
  • (p = 3) untuk ball bearing
  • (p = \frac103) untuk roller bearing

Nilai L10 berarti 90% bearing identik diperkirakan akan mencapai umur tersebut tanpa kegagalan fatigue.

5. Contoh Calculation

Diketahui:

Dynamic load rating (C) = 35 kN Equivalent load (P) = 7 kN

Perhitungan:

L10=(357)3L_{10} = \left(\frac{35}{7}\right)^3
L10=125L_{10} = 125

Interpretasi:

Umur teoritis bearing adalah 125 juta putaran.

Jika shaft berputar pada 1500 rpm, maka:

  • 1 menit = 1500 putaran
  • 1 jam ≈ 90.000 putaran

Sehingga umur bearing dapat dikonversi ke jam operasi untuk perencanaan maintenance.

6. Failure Mode

Kegagalan yang umum terkait umur bearing:

  • rolling contact fatigue
  • surface spalling
  • raceway pitting
  • cage failure akibat fatigue

Kegagalan ini biasanya berkembang secara bertahap sebelum akhirnya menyebabkan getaran tinggi pada mesin.

7. Insight Maintenance

  • sebagian besar bearing tidak mencapai umur teoritis L10 karena kondisi operasi
  • kontaminasi partikel sangat mempercepat fatigue
  • misalignment meningkatkan beban pada rolling element
  • monitoring vibration spectrum dapat mendeteksi kerusakan bearing lebih awal

Rolling Bearing Failure Analysis

1. Problem di Lapangan

Kerusakan rolling bearing merupakan salah satu penyebab paling umum downtime pada rotating equipment seperti pompa, motor listrik, dan gearbox. Gejala awal biasanya berupa peningkatan getaran, temperatur bearing yang meningkat, atau suara abnormal. Tanpa memahami pola kerusakan bearing, teknisi sering kesulitan menentukan penyebab utama kegagalan sehingga penggantian bearing saja tidak menyelesaikan masalah yang sebenarnya.

2. Komponen

Komponen yang terlibat dalam kerusakan rolling bearing:

  • rolling element
  • inner race
  • outer race
  • cage
  • lubrication system

3. Mekanisme Kerja





Pada rolling bearing, kontak antara rolling element dan raceway menghasilkan contact stress yang sangat tinggi pada area yang sangat kecil. Selama operasi, area kontak ini mengalami siklus tegangan berulang.

Jika pelumasan tidak memadai, kontaminasi masuk ke dalam bearing, atau beban melebihi kapasitas desain, maka tegangan kontak meningkat dan dapat menyebabkan micro-crack pada permukaan raceway. Retakan ini berkembang menjadi pitting atau spalling, yang akhirnya menghasilkan getaran tinggi dan kerusakan bearing.

4. Formula Utama

Tekanan kontak sederhana dapat diperkirakan dengan:

P=FAP = \frac{F}{A}

Dimana:

  • (P) = contact pressure
  • (F) = beban yang bekerja
  • (A) = luas area kontak

Karena area kontak pada rolling bearing sangat kecil, tekanan kontak dapat mencapai ratusan hingga ribuan MPa.

5. Contoh Calculation

Misalkan:

Beban radial pada bearing (F) = 3000 N Area kontak efektif (A) = 5 mm² = 5 × 10⁻⁶ m²

Perhitungan tekanan kontak:

P=30005×10−6P = \frac{3000}{5 \times 10^{-6}}
P=600,MPaP = 600 , MPa

Interpretasi:

Tekanan kontak pada bearing sangat tinggi sehingga kualitas material, pelumasan, dan kebersihan sistem sangat menentukan umur bearing.

6. Failure Mode

Jenis kerusakan rolling bearing yang sering ditemukan:

  • pitting
  • spalling
  • brinelling
  • false brinelling
  • cage fracture

Setiap jenis kerusakan memiliki pola visual yang berbeda pada raceway dan rolling element.

7. Insight Maintenance

  • kontaminasi partikel keras sering menyebabkan pitting pada raceway
  • getaran saat transport atau penyimpanan dapat menyebabkan false brinelling
  • grease starvation mempercepat keausan rolling element
  • analisis vibration spectrum merupakan metode utama untuk mendeteksi kerusakan bearing lebih awal

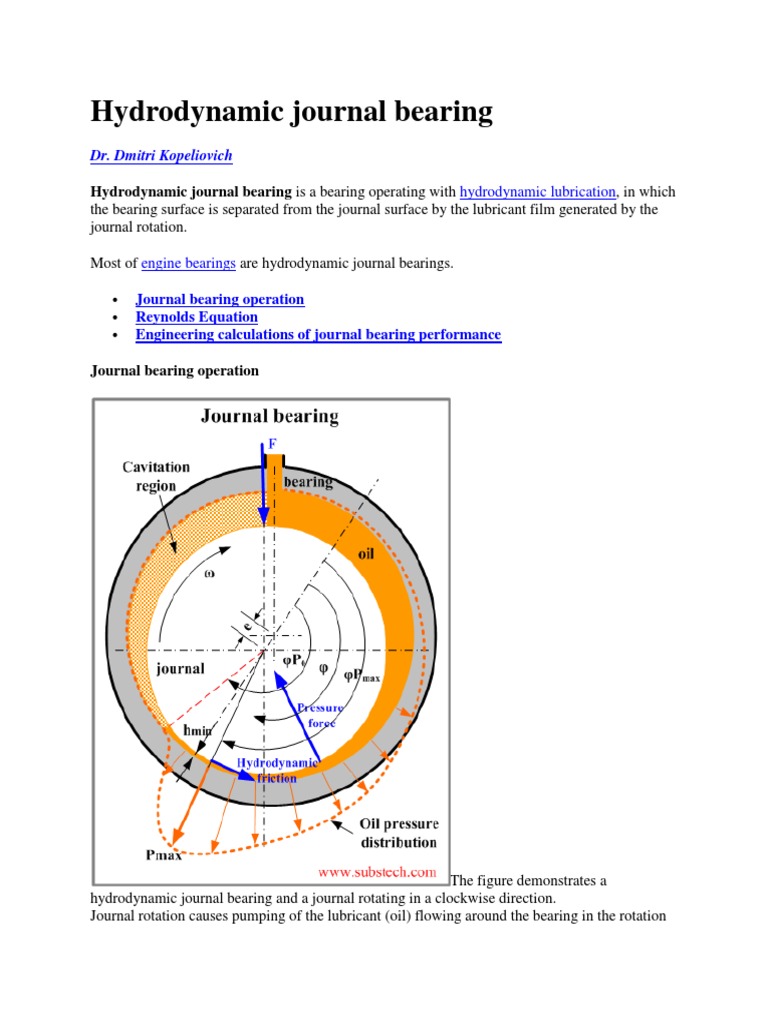

Journal Bearing Lubrication

1. Problem di Lapangan

Pada rotating equipment berkapasitas besar seperti kompresor, turbin, dan pompa proses, jenis bantalan yang sering digunakan adalah journal bearing. Jika film pelumas tidak terbentuk dengan baik, shaft dapat bersentuhan langsung dengan permukaan bearing. Kontak logam ini menghasilkan panas tinggi, keausan cepat, dan dapat menyebabkan kerusakan serius pada shaft maupun bearing shell.

2. Komponen

Komponen utama dalam sistem journal bearing:

  • shaft journal
  • bearing shell
  • oil supply system
  • lubrication groove

3. Mekanisme Kerja





Saat shaft mulai berputar, minyak pelumas tertarik masuk ke celah kecil antara shaft dan bearing shell. Karena adanya gerakan relatif antara kedua permukaan, pelumas membentuk oil wedge yang menghasilkan tekanan hidrodinamik.

Tekanan ini membentuk oil film yang cukup kuat untuk menopang beban rotor. Dalam kondisi operasi normal, shaft sebenarnya mengapung di atas lapisan minyak tanpa kontak langsung dengan bearing.

4. Formula Utama

Gaya gesek pada sistem pelumasan dapat diperkirakan dengan:

Ff=μNF_f = \mu N

Dimana:

  • (F_f) = gaya gesek
  • (μ) = koefisien gesekan
  • (N) = gaya normal atau beban pada bearing

Pada journal bearing yang terlumasi dengan baik, nilai (μ) dapat sangat kecil karena adanya film pelumas.

5. Contoh Calculation

Misalkan:

Beban pada bearing (N) = 10.000 N Koefisien gesekan (μ) = 0.01

Perhitungan gaya gesek:

Ff=0.01×10000F_f = 0.01 \times 10000
Ff=100,NF_f = 100 , N

Interpretasi:

Dengan pelumasan yang baik, gaya gesek relatif kecil sehingga panas yang dihasilkan juga rendah.

Jika pelumasan memburuk dan koefisien gesekan meningkat, gaya gesek dan temperatur bearing akan meningkat secara signifikan.

6. Failure Mode

Masalah yang sering terjadi pada journal bearing:

  • oil starvation
  • journal scoring
  • bearing overheating
  • oil contamination

Kerusakan ini sering berkaitan dengan gangguan sistem pelumasan.

7. Insight Maintenance

  • oil pressure harus stabil selama operasi
  • oil temperature mempengaruhi viskositas pelumas
  • viskositas terlalu rendah dapat menyebabkan oil film gagal terbentuk
  • kontaminasi partikel dapat merusak permukaan journal dan bearing shell

Bearing Installation & Fit

1. Problem di Lapangan

Banyak kerusakan bearing terjadi bukan karena keausan selama operasi, tetapi akibat kesalahan saat instalasi. Pemasangan bearing yang tidak tepat dapat menyebabkan deformasi pada raceway, preload berlebih, atau misalignment. Kondisi ini dapat memperpendek umur bearing secara signifikan bahkan sebelum mesin beroperasi dalam waktu lama.

2. Komponen

Komponen yang terlibat dalam pemasangan bearing:

  • shaft
  • bearing
  • housing
  • mounting tool

3. Mekanisme Kerja


Pada banyak aplikasi, bearing dipasang menggunakan interference fit antara ring bearing dengan shaft atau housing. Hal ini dilakukan untuk mencegah slip antara bearing dan komponen yang menopangnya.

Interference fit menciptakan tekanan kontak antara permukaan shaft dan inner ring bearing. Tekanan ini memastikan bahwa bearing tetap stabil selama operasi. Namun jika interferensi terlalu besar, tekanan kontak dapat meningkat dan menyebabkan deformasi pada ring bearing.

4. Formula Utama

Tekanan kontak akibat interference fit dapat diperkirakan dengan:

p=δEdp = \frac{\delta E}{d}

Dimana:

  • (p) = contact pressure
  • ( \delta ) = interference antara shaft dan bearing
  • (E) = modulus elastisitas material
  • (d) = diameter shaft

Tekanan kontak ini harus berada dalam batas yang aman agar tidak merusak struktur bearing.

5. Contoh Calculation

Misalkan:

Interference ( \delta ) = 0.01 mm Diameter shaft (d) = 50 mm Modulus elastisitas baja (E) ≈ 200 GPa

Dari persamaan:

p=δEdp = \frac{\delta E}{d}

Jika interferensi meningkat, maka tekanan kontak juga meningkat secara proporsional.

Interpretasi:

Interference yang terlalu besar dapat menyebabkan deformasi inner ring dan memperpendek umur bearing.

6. Failure Mode

Kegagalan yang sering terjadi akibat instalasi yang salah:

  • brinelling saat pemasangan
  • ring deformation
  • bearing misalignment
  • overheating

Kerusakan ini sering terjadi ketika gaya pemasangan diterapkan melalui rolling element.

7. Insight Maintenance

  • gunakan bearing heater untuk pemasangan interference fit
  • jangan memukul bearing langsung dengan hammer
  • gaya pemasangan harus diterapkan pada ring yang dipasang
  • periksa toleransi shaft dan housing sebelum instalasi bearing

Bearing Lubrication Fundamentals

1. Problem di Lapangan

Pelumasan yang tidak tepat merupakan salah satu penyebab utama kegagalan bearing pada rotating equipment. Jika pelumas tidak mampu membentuk film pelindung yang cukup, kontak logam langsung dapat terjadi antara rolling element dan raceway. Kondisi ini meningkatkan gesekan, temperatur operasi, serta mempercepat keausan dan fatigue pada bearing.

2. Komponen

Komponen utama dalam sistem pelumasan bearing:

  • lubricant (oil / grease)
  • bearing
  • lubrication system
  • seal

3. Mekanisme Kerja




Pelumas membentuk lapisan film tipis yang memisahkan permukaan logam antara rolling element dan raceway. Ketebalan film pelumas menentukan jenis regime pelumasan yang terjadi.

Secara umum terdapat tiga kondisi pelumasan:

  • Boundary lubrication – film sangat tipis, kontak logam masih terjadi
  • Mixed lubrication – sebagian kontak logam terjadi
  • Hydrodynamic lubrication – permukaan logam sepenuhnya dipisahkan oleh film pelumas

Dalam operasi ideal, bearing bekerja mendekati kondisi elastohydrodynamic lubrication (EHL) sehingga gesekan dan keausan dapat diminimalkan.

4. Formula Utama

Hubungan dasar gaya gesek:

Ff=μNF_f = \mu N

Dimana:

  • (F_f) = friction force
  • ( \mu ) = coefficient of friction
  • (N) = normal load pada bearing

Pelumasan yang baik menurunkan nilai ( \mu ), sehingga gaya gesek dan panas yang dihasilkan menjadi lebih kecil.

5. Contoh Calculation

Misalkan:

Beban pada bearing (N) = 5000 N

Jika pelumasan baik:

( \mu = 0.01 )

Ff=0.01×5000F_f = 0.01 \times 5000
Ff=50,NF_f = 50 , N

Jika pelumasan buruk dan koefisien gesekan meningkat menjadi:

( \mu = 0.05 )

Ff=0.05×5000F_f = 0.05 \times 5000
Ff=250,NF_f = 250 , N

Interpretasi:

Gaya gesek meningkat 5 kali lipat, sehingga temperatur bearing juga meningkat secara signifikan.

6. Failure Mode

Masalah pelumasan yang sering terjadi pada bearing:

  • grease degradation
  • oil contamination
  • lubricant starvation
  • overheating

Masalah ini dapat mempercepat kerusakan raceway dan rolling element.

7. Insight Maintenance

  • gunakan pelumas sesuai rekomendasi manufacturer bearing
  • grease compatibility harus diperhatikan saat melakukan relubrication
  • interval pelumasan harus disesuaikan dengan speed dan temperature operasi
  • kebersihan pelumas sangat penting untuk mencegah kontaminasi partikel

Catatan Penyusunan Artikel ini disusun sebagai materi edukasi dan referensi umum berdasarkan berbagai sumber pustaka, praktik lapangan, serta bantuan alat penulisan. Pembaca disarankan untuk melakukan verifikasi lanjutan dan penyesuaian sesuai dengan kondisi serta kebutuhan masing-masing sistem.
