1️⃣ Informasi Umum

• Disiplin: Electrical
• Level: Junior
• Kategori: Preventive Inspection & Risk Awareness
• Equipment: MCC & Low Voltage Distribution Panel

Referensi:

• Institute of Electrical and Electronics Engineers
• National Fire Protection Association

Motor Control Center (MCC) dan panel distribusi tegangan rendah merupakan pusat distribusi energi pada fasilitas industri proses. Seluruh motor, sistem instrumentasi, dan beban utilitas memperoleh suplai dari panel ini.

Karakteristik penting MCC:

• Memiliki busbar utama sebagai backbone distribusi
• Memuat multiple feeder breaker
• Beroperasi kontinu dalam kondisi beban dinamis
• Menghadapi variasi arus harian sesuai profil produksi

Panel distribusi bukan sekadar enclosure berisi breaker.

Ia adalah:

Infrastruktur energi yang menopang kontinuitas operasi plant.

Kerusakan pada panel jarang bersifat instan. Mayoritas kegagalan diawali oleh indikasi kecil yang tidak dianalisis secara sistematis.

Karena itu, artikel ini menempatkan inspeksi harian sebagai bagian dari risk control layer, bukan sekadar rutinitas administratif.

2️⃣ Learning Objective

Setelah menyelesaikan artikel ini, teknisi diharapkan mampu menerapkan pendekatan inspeksi berbasis risiko dan bukan sekadar checklist visual.

Teknisi mampu:

✅ Melakukan Inspeksi Harian MCC Secara Sistematis

Inspeksi dilakukan dengan struktur dan urutan, bukan berdasarkan intuisi atau kebiasaan.

Teknisi memahami apa yang diperiksa, mengapa diperiksa, dan risiko apa yang dikendalikan.

✅ Mengidentifikasi Indikasi Overheating Sebelum Terjadi Trip

Overheating adalah penyebab umum kegagalan panel.

Indikasi awal dapat berupa:

• Bau insulation
• Perubahan warna lug
• Kenaikan temperatur lokal
• Ventilasi tidak optimal

Deteksi dini mencegah:

• Trip feeder
• Arc event
• Downtime tidak terencana

✅ Membaca Jalur Busbar dan Feeder pada SLD

Teknisi harus mampu:

• Menunjukkan jalur arus dari incoming hingga beban
• Mengidentifikasi feeder kritikal
• Memahami posisi busbar utama

Tanpa pemahaman diagram, inspeksi menjadi tidak kontekstual.

✅ Menghubungkan Temuan Visual dengan Risiko Proteksi

Setiap temuan harus dikaitkan dengan potensi risiko:

• Debu → pendinginan terganggu
• Loose lug → resistansi naik
• Hotspot → risiko arc

Inspeksi bukan hanya melihat — tetapi menginterpretasi.

✅ Memahami Potensi Arc Flash Akibat Loose Termination

Loose termination meningkatkan resistansi kontak.

Konsekuensinya:

• Local heating
• Degradasi isolasi
• Potensi arc flash

Teknisi harus memahami bahwa arc tidak selalu dimulai dari short circuit besar.

Hotspot kecil yang diabaikan dapat berkembang menjadi kejadian energi tinggi.

🎯 Kompetensi Utama yang Dibangun

Risk-Based Inspection Awareness

Risk-Based Inspection Awareness berarti teknisi:

• Tidak menunggu trip
• Tidak menunggu alarm
• Tidak menunggu kerusakan

Tetapi mampu membaca tanda awal sebelum kegagalan berkembang.

Inilah fondasi budaya reliability.

3️⃣ System Context & Criticality

MCC dan panel distribusi adalah pusat distribusi energi untuk:

• Motor proses
• Instrument power supply
• Utility system
• Auxiliary load

Gangguan pada panel tidak berhenti pada sisi electrical.

Ia menjalar ke sistem proses.

Dampak Gangguan Panel

Jika terjadi gangguan pada panel:

• Motor trip
• Hilangnya supply ke instrument
• False reading transmitter
• Control valve gagal bekerja
• Interlock aktif

Artinya, panel adalah titik interaksi antara sistem tenaga dan sistem kontrol.

Panel bukan domain terpisah.

Ia adalah penghubung antara energi dan proses.

⚠ Risiko Sistem yang Sering Tidak Disadari

Panel overheating dapat memicu:

• Trip instrument power supply
• PLC restart
• Signal loss
• Process upset

Sebagai contoh:

Hotspot pada busbar ↓ Tegangan drop lokal ↓ Power supply instrument tidak stabil ↓ Signal transmitter fluktuatif ↓ Loop kontrol menjadi tidak stabil

Gangguan awalnya electrical, tetapi dampaknya kontrol proses.

Insight Strategis

Inspeksi panel bukan hanya tugas electrical — tetapi bagian dari stabilitas proses.

Teknisi yang memahami konteks ini akan melihat inspeksi sebagai:

• Lapisan pencegahan
• Kontrol risiko
• Perlindungan kontinuitas operasi

Panel yang sehat berarti sistem yang stabil.

Panel yang diabaikan berarti risiko tersembunyi.

4️⃣ Diagram Literacy Section (WAJIB)

Pada artikel ini, diagram literacy difokuskan untuk membantu teknisi memahami jalur distribusi energi di dalam MCC serta mengaitkannya langsung dengan risiko overheating.

Tanpa kemampuan membaca SLD, inspeksi panel hanya menjadi aktivitas visual tanpa konteks sistem.

Identifikasi Busbar & Feeder Path pada SLD

Teknisi harus mampu menunjukkan dan menjelaskan komponen berikut pada Single Line Diagram (SLD):

• Incoming source Sumber suplai utama dari trafo atau switchgear upstream.

• Main busbar Jalur distribusi utama yang menyalurkan energi ke seluruh feeder.

• Feeder outgoing Jalur suplai ke motor proses dan beban utilitas.

• Instrument feeder Jalur khusus untuk power supply instrument, PLC, dan sistem kontrol.

• Grounding path Jalur pengaman untuk fault current dan keselamatan personel.

Apa yang Harus Bisa Ditunjukkan Teknisi?

Saat berdiri di depan panel dengan SLD di tangan, teknisi harus mampu menjawab dan menunjukkan secara fisik maupun diagram:

✅ Jalur arus dari source ke beban → Dari incoming, masuk ke busbar, lalu ke feeder hingga beban.

✅ Lokasi busbar utama → Area dengan densitas arus tertinggi dan risiko panas terbesar.

✅ Posisi feeder kritikal → Terutama feeder instrument dan control power.

✅ Titik isolasi → Breaker atau disconnect yang memisahkan bagian panel untuk pekerjaan aman.

Kemampuan ini penting karena:

Risiko overheating paling berbahaya terjadi di jalur yang membawa arus besar dan kontinu.

Fokus Utama Diagram Literacy Artikel Ini

Busbar adalah tulang punggung distribusi energi.

Busbar membawa arus gabungan dari banyak feeder. Konsekuensinya:

• Arus tinggi + resistansi kecil → panas signifikan
• Loose joint sekecil apa pun → hotspot lokal
• Hotspot di busbar → risiko sistemik

Berbeda dengan feeder individual, kegagalan busbar berdampak luas dan cepat menjalar.

Karena itu, inspeksi busbar memiliki prioritas risiko tertinggi.

5️⃣ Background & Failure Scenario

Contoh Kasus Industrial

Satu MCC mengalami trip berulang pada feeder instrument supply.

Kondisi operasional:

• Tidak ada overload besar
• Beban motor relatif normal
• Trip terjadi konsisten pada siang hari saat load tinggi

Dari sisi operasi, kejadian ini terlihat aneh karena:

• Motor utama tidak bermasalah
• Tidak ada short circuit
• Proteksi motor normal

Indikasi Historis yang Terabaikan

Beberapa minggu sebelum kejadian:

• Tercium bau panas ringan dari panel
• Tidak ada tindakan lanjutan
• Tidak dilakukan inspeksi thermal

Kondisi ini adalah contoh klasik early warning yang diabaikan.

Sistem sudah memberi sinyal, tetapi tidak dibaca.

Insight Awal

Trip pada feeder instrument jarang disebabkan oleh overload mekanis.

Lebih sering disebabkan oleh:

• Tegangan drop lokal
• Overheating di jalur distribusi
• Masalah koneksi pada busbar atau lug

Kasus ini menekankan bahwa:

Gangguan kecil pada panel dapat memicu kegagalan sistem kontrol.

6️⃣ Symptom & Initial Finding

Pada saat inspeksi lanjutan, ditemukan kombinasi indikasi visual dan data terukur.

👁 Terlihat

• Discoloration pada lug → Indikasi overheating kronis.

• Debu berlebih di ventilasi → Pendinginan panel tidak efektif.

• Fan panel tidak optimal → Sirkulasi udara terganggu.

Temuan ini sering dianggap kosmetik, padahal memiliki implikasi termal serius.

📊 Terukur

• Temperatur busbar naik 15–20°C dari baseline
• Thermal scanning menunjukkan hotspot lokal

Nilai ini sudah berada di zona risiko, meskipun panel belum trip total.

⚠ Asumsi Umum di Lapangan

“Masih aman, belum trip.”

Asumsi ini berbahaya karena:

• Overheating bersifat progresif
• Kerusakan isolasi bersifat kumulatif
• Arc event sering terjadi tanpa peringatan panjang

Artikel ini secara eksplisit mengoreksi pola pikir tersebut.

7️⃣ Risk-Based Inspection Philosophy

Inspeksi bukan mencari kerusakan.

Inspeksi adalah mencari indikasi awal risiko.

Tujuan utama inspeksi harian adalah membedakan mana yang aman ditunda dan mana yang harus segera ditindaklanjuti.

Risk Ranking Sederhana untuk Teknisi Junior

HIGH RISK

• Hotspot >20°C dari referensi
• Bau insulation terbakar
• Warna lug berubah (gelap / kehitaman)

MEDIUM RISK

• Debu berlebih
• Ventilasi kurang optimal
• Fan panel melemah

LOW RISK

• Label pudar
• Minor corrosion non-aktif

Tujuan Risk Ranking

Membedakan temuan kritikal dan non-kritikal.

Tanpa klasifikasi risiko:

• Semua temuan dianggap sama
• Prioritas menjadi kabur
• Risiko besar bisa terlewat

Dengan pendekatan ini, teknisi junior dilatih untuk:

• Fokus pada risiko terbesar
• Mengambil keputusan berbasis dampak
• Berpikir seperti reliability engineer

8️⃣ Checklist Inspeksi Harian MCC (Structured)

Checklist ini dirancang untuk diterapkan secara disiplin setiap hari. Fokusnya bukan membuka panel atau melakukan pengukuran kompleks, tetapi membaca indikasi awal risiko secara sistematis.

🔍 Visual Check (Tanpa Membuka Panel)

Pemeriksaan ini dilakukan dari sisi eksternal panel, tanpa membuka enclosure.

Periksa:

• Kondisi enclosure → Apakah ada deformasi, karat aktif, panel tidak rata, atau tanda overheating eksternal?

• Indikator breaker → Pastikan posisi ON/OFF/TRIP sesuai dengan kondisi operasi. → Periksa flag mekanis atau indikator trip unit.

• Fan ventilasi → Pastikan fan berfungsi, tidak tersumbat debu, dan airflow terasa normal.

• Bunyi abnormal → Dengarkan suara mendengung berlebihan, buzzing, atau suara klik tidak wajar.

Tujuan visual check:

Mendeteksi indikasi kasar sebelum berkembang menjadi gangguan serius.

🌡 Environmental Check

Lingkungan sekitar panel sangat mempengaruhi umur dan performa sistem distribusi.

Periksa:

• Suhu ruang panel → Ruangan terlalu panas mempercepat aging isolasi.

• Kebersihan → Debu berlebih menghambat pendinginan dan meningkatkan risiko tracking.

• Kelembaban → Lingkungan lembab meningkatkan risiko korosi dan insulation breakdown.

Panel yang sehat tidak dapat dipisahkan dari lingkungan yang terkontrol.

👃👂 Smell & Sound Awareness

Indra manusia adalah sensor awal yang sangat efektif.

Perhatikan:

• Bau terbakar → Indikasi awal overheating atau degradasi isolasi.

• Humming abnormal → Bisa berasal dari koneksi longgar atau beban tidak seimbang.

• Vibrasi panel → Getaran berlebih dapat melonggarkan koneksi mekanis.

Sering kali, indikasi awal gangguan terdeteksi melalui bau dan suara sebelum data menunjukkan anomali.

⚡ Instrument Supply Check

Panel MCC sering menyuplai daya ke sistem instrument dan kontrol.

Periksa:

• Status power supply → Pastikan tidak ada alarm atau indikator fault.

• Alarm undervoltage → Periksa event log jika tersedia.

• Fluktuasi tegangan → Amati display atau indikator kualitas daya.

Gangguan kecil pada supply instrument dapat memicu:

• False reading transmitter
• PLC restart
• Loop kontrol tidak stabil

Checklist ini memperkuat bahwa inspeksi panel memiliki dampak langsung pada stabilitas proses.

9️⃣ Thermal Trend Analysis (Data Section)

Inspeksi visual tidak cukup untuk mendeteksi degradasi resistansi kontak. Analisis termal memberikan bukti kuantitatif.

Parameter Monitoring

Parameter yang harus dipantau secara periodik:

• Temperatur busbar
• Temperatur lug / termination
• Temperatur body breaker

Perbandingan harus dilakukan terhadap:

• Baseline commissioning
• Data bulan sebelumnya
• Panel identik dengan beban serupa

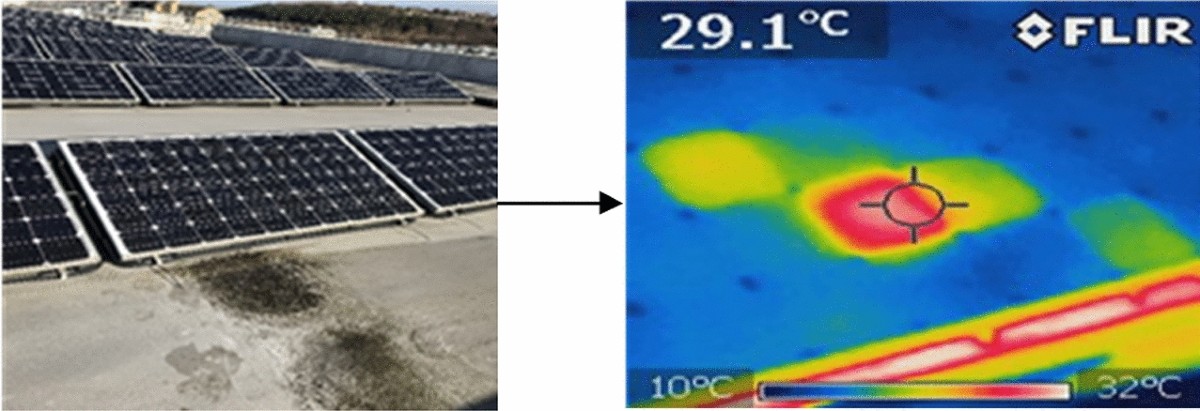

Thermal Scanning Example

Interpretasi Trend

Analisis tidak berhenti pada satu angka temperatur.

Perhatikan pola berikut:

• Kenaikan bertahap → Indikasi resistansi meningkat akibat koneksi longgar atau oksidasi.

• Hotspot lokal → Kemungkinan loose termination pada lug atau joint busbar.

• Distribusi panas merata → Umumnya menunjukkan kondisi beban normal.

Perbedaan temperatur antar fasa juga harus dianalisis. Ketidakseimbangan panas sering mengindikasikan koneksi bermasalah.

Insight Penting

Loose termination meningkatkan resistansi.

Resistansi meningkat → rugi daya meningkat (I²R loss). Rugi daya meningkat → panas meningkat. Panas meningkat → isolasi terdegradasi.

Rantai ini dapat berakhir pada:

• Carbonization
• Tracking
• Arc initiation

Hotspot kecil yang diabaikan dapat berkembang menjadi sumber arc.

🔟 Loose Termination & Arc Flash Risk

Loose connection bukan sekadar masalah mekanis.

Ia adalah sumber energi termal yang dapat memicu peristiwa listrik berbahaya.

Loose connection dapat menyebabkan:

• Local heating
• Insulation degradation
• Arc tracking
• Flashover

Arc flash dapat terjadi bahkan tanpa short circuit besar.

Perlu dipahami bahwa arc flash dapat dipicu oleh:

• Kontak longgar
• Debu konduktif
• Isolasi yang retak akibat panas

Begitu arc terbentuk, energi dilepaskan dalam waktu sangat singkat dan dapat menyebabkan:

• Kerusakan panel
• Cedera serius
• Downtime signifikan

Inilah alasan mengapa inspeksi harian menjadi lapisan pencegahan utama.

Arc event jarang terjadi tiba-tiba. Ia hampir selalu didahului oleh degradasi yang dapat dideteksi.

1️⃣1️⃣ Step-by-Step Inspection Discipline

Inspeksi panel harus dilakukan dengan urutan disiplin. Tanpa urutan yang jelas, observasi menjadi subjektif dan risiko terlewat.

1. Observasi Eksternal

Mulai dari pemeriksaan luar panel:

• Kondisi enclosure
• Suara dan bau
• Indikator breaker
• Ventilasi dan fan

Tahap ini bertujuan untuk mengidentifikasi indikasi awal tanpa intervensi fisik.

2. Catat Temuan

Setiap temuan harus didokumentasikan:

• Lokasi panel
• Waktu inspeksi
• Parameter suhu
• Deskripsi visual

Dokumentasi memungkinkan analisis tren dan mencegah hilangnya informasi penting.

3. Bandingkan dengan Baseline

Data tanpa referensi tidak bermakna.

Bandingkan dengan:

• Data commissioning
• Data inspeksi sebelumnya
• Panel serupa dengan beban sebanding

Perubahan kecil dari baseline sering lebih signifikan dibanding nilai absolut.

4. Laporkan Risiko High Priority

Temuan dengan kategori HIGH harus segera dilaporkan:

• Hotspot signifikan
• Bau insulation
• Discoloration berat

Pelaporan cepat adalah bagian dari kontrol risiko, bukan tanda kelemahan teknisi.

5. Jangan Membuka Panel Tanpa Izin & Prosedur

Membuka panel tanpa:

• Izin kerja
• Prosedur LOTO
• PPE sesuai kategori

dapat meningkatkan risiko cedera dan arc flash.

Inspeksi harian difokuskan pada observasi aman. Intervensi teknis dilakukan melalui prosedur resmi.

Prinsip

Inspeksi adalah observasi sistematis — bukan eksplorasi bebas.

Disiplin urutan lebih penting daripada kecepatan.

1️⃣2️⃣ Trend Awareness — Early Warning

Hotspot yang muncul sekali mungkin bersifat insidental. Hotspot yang muncul berulang adalah sinyal.

Repeated hotspot menunjukkan:

• Resistansi kontak meningkat
• Beban tidak seimbang
• Pendinginan tidak optimal

Jika dianalisis sejak dini:

• Loose lug dapat dikencangkan
• Beban dapat diseimbangkan antar fasa
• Busbar dapat dibersihkan dan dikencangkan ulang

Tindakan dini mengubah potensi kegagalan menjadi aktivitas perawatan terencana.

Tanpa Analisis

Jika data tidak dianalisis:

• Hotspot berkembang
• Isolasi terdegradasi
• Trip terjadi
• Arc risk meningkat

Peristiwa besar hampir selalu diawali oleh indikator kecil yang diabaikan.

Prinsip Reliability

Panel jarang gagal tiba-tiba. Overheating selalu berkembang bertahap.

Reliability bukan tentang menghindari kejadian, tetapi membaca sinyal sebelum kejadian.

1️⃣3️⃣ Root Cause Framework

Setiap temuan inspeksi harus dianalisis dalam beberapa domain untuk menghindari kesimpulan prematur.

Evaluasi dalam domain:

Electrical

• Loose termination
• Unbalanced load
• Overcurrent
• Aging breaker

Mechanical

• Vibrasi yang melonggarkan koneksi
• Mounting panel tidak stabil

Environment

• Suhu ruang tinggi
• Debu konduktif
• Kelembaban tinggi

Human

• Inspeksi tidak konsisten
• Temuan tidak ditindaklanjuti
• Setting proteksi diubah tanpa kajian

Maintenance Discipline

• Tidak ada torque re-tightening periodik
• Tidak ada thermal trending rutin
• Tidak ada baseline terdokumentasi

Framework ini memastikan bahwa teknisi tidak langsung menyimpulkan “panel rusak” atau “beban tinggi” tanpa analisis menyeluruh.

Tujuan akhirnya adalah:

Mengubah observasi menjadi pemahaman sistemik.

1️⃣4️⃣ Risk & Safety Reflection

Bahaya saat inspeksi panel:

• Arc flash
• Shock
• Contact exposure

Wajib:

• PPE sesuai kategori
• Jaga jarak aman
• Hindari membuka panel tanpa isolasi

Inspeksi aman lebih penting dari inspeksi cepat.

1️⃣5️⃣ Competency Mapping

Bagian ini memastikan bahwa inspeksi harian bukan sekadar rutinitas, tetapi proses pembentukan kompetensi teknisi secara bertahap.

Model kompetensi yang digunakan:

• A — Awareness → Memahami konsep dasar
• W — Working Knowledge → Mampu menerapkan dengan supervisi
• I — Independent → Mampu bertindak mandiri

Pada level Junior, targetnya adalah transisi dari Awareness menuju Working Knowledge.

Risk Awareness:

A → W

Teknisi mulai memahami bahwa:

• Panel overheating adalah sinyal risiko
• Hotspot kecil memiliki implikasi besar
• Tidak semua temuan memiliki level risiko yang sama

Pada tahap Working Knowledge, teknisi mampu:

• Mengklasifikasikan temuan berdasarkan risk ranking
• Melaporkan prioritas high risk secara tepat
• Menghubungkan temuan dengan potensi proteksi trip

Visual Inspection Discipline:

A → W

Teknisi mulai disiplin mengikuti urutan inspeksi:

• Observasi
• Dokumentasi
• Perbandingan baseline
• Pelaporan

Bukan berdasarkan intuisi atau asumsi.

Pada tahap ini, inspeksi menjadi aktivitas sistematis, bukan sekadar melihat cepat lalu meninggalkan panel.

Thermal Interpretation:

Mulai dibangun

Teknisi mulai belajar:

• Membaca perbedaan temperatur antar fasa
• Menginterpretasikan kenaikan suhu bertahap
• Mengaitkan hotspot dengan resistansi kontak

Kemampuan ini belum sepenuhnya independen, tetapi fondasi analitis sudah mulai terbentuk.

🎯 Tujuan

Teknisi tidak menunggu trip — teknisi membaca tanda sebelum trip.

Inilah pergeseran mindset dari reaktif menjadi preventif.

1️⃣6️⃣ Discussion Question

Pertanyaan berikut dirancang untuk memperdalam pemahaman sistemik dan mendorong diskusi teknis.

1. Mengapa Hotspot Kecil Bisa Berujung pada Arc Flash?

Hotspot kecil menunjukkan peningkatan resistansi kontak.

Resistansi meningkat → panas meningkat → isolasi melemah → carbonization → potensi arc initiation.

Arc tidak selalu membutuhkan short circuit besar. Degradasi bertahap dapat menciptakan jalur konduktif tak terkendali.

2. Mengapa Panel Overheating Dapat Mempengaruhi Instrument?

Panel MCC sering menyuplai:

• Power supply 24 VDC
• PLC
• Transmitter

Overheating dapat menyebabkan:

• Tegangan drop lokal
• Gangguan pada power supply
• Fluktuasi sinyal

Gangguan listrik kecil dapat berkembang menjadi instability kontrol proses.

3. Apa Risiko Terbesar dari Inspeksi yang Asal-Asalan?

Risiko terbesar bukan pada temuan kecil yang terlewat.

Risiko terbesar adalah:

Gagal mengenali tren degradasi sistem.

Inspeksi tanpa disiplin menghasilkan data tanpa makna.

Tanpa data historis, tidak ada prediksi.

4. Mengapa Thermal Trend Lebih Penting dari Satu Data Suhu?

Satu data suhu hanya snapshot.

Trend menunjukkan:

• Pola kenaikan
• Percepatan degradasi
• Korelasi dengan beban

Thermal trend mengubah inspeksi dari observasi statis menjadi analisis dinamis.

1️⃣7️⃣ Key Takeaway

Artikel ini menegaskan bahwa inspeksi harian adalah bagian dari strategi reliability.

✅ Inspeksi Harian adalah Pertahanan Pertama

Deteksi dini mencegah:

• Trip mendadak
• Arc event
• Downtime tidak terencana

✅ Hotspot Kecil adalah Sinyal Besar

Perubahan kecil pada temperatur adalah indikator resistansi meningkat.

Mengabaikannya berarti membiarkan risiko berkembang.

✅ Panel Overheating Dapat Memicu Process Upset

Gangguan panel tidak berhenti pada sisi electrical.

Ia menjalar ke:

• Instrument
• Kontrol
• Interlock

✅ Loose Termination adalah Potensi Arc Flash

Arc dapat dimulai dari koneksi longgar yang terabaikan.

Inspeksi adalah lapisan pencegahan utama terhadap energi fault.

✅ Reliability Dimulai dari Disiplin Inspeksi

Panel yang sehat bukan hasil kebetulan.

Ia adalah hasil dari:

• Observasi sistematis
• Analisis tren
• Tindakan preventif

Dengan selesainya Artikel 3, teknisi junior kini memiliki fondasi:

• Risk-based inspection awareness
• Thermal interpretation dasar
• System context understanding

Ini memperkuat Bulan 1 sebagai tahap pembentukan disiplin keselamatan dan reliability sejak level awal.
