1️⃣ Informasi Umum

Judul Artikel Insulation Resistance Test & Polarization Index (PI) – Praktik Sesuai IEEE 43

Disiplin Electrical

Level Junior

Kategori Preventive Reliability Safety Awareness

Equipment / System Terkait Motor Induksi 3 Fasa – Low Voltage (LV) / Medium Voltage (MV)

Referensi Standar

• IEEE 43 – Recommended Practice for Testing Insulation Resistance of Rotating Machinery
• NFPA 70E – Electrical Safety in the Workplace (Arc Flash Awareness)

Artikel ini disusun sebagai referensi teknis terpadu untuk teknisi junior agar mampu melaksanakan IR test secara benar, memahami interpretasi PI, serta mengintegrasikan aspek keselamatan dan reliability dalam satu kerangka kerja yang sistematis.

2️⃣ Learning Objective (Measurable & Skill-Based)

Setelah menyelesaikan artikel ini, teknisi diharapkan mampu:

LO1 – Kompetensi Teknis

Melaksanakan Insulation Resistance (IR) test sesuai prosedur IEEE 43, termasuk:

• Penentuan tegangan megger yang sesuai rating motor
• Pengukuran IR pada menit ke-1 dan menit ke-10
• Prosedur discharge winding setelah pengujian

LO2 – Kompetensi Analitis

Menghitung Polarization Index (PI) dengan benar:

serta menginterpretasikan hasil berdasarkan:

• Nilai absolut
• Nilai PI
• Perbandingan historis

LO3 – Kompetensi Sistem & Safety

Menjelaskan:

• Risiko tegangan DC tinggi saat megger test
• Potensi residual charge pada winding
• Dampak kegagalan isolasi terhadap sistem proses (trip, downtime, incident)

LO3 memastikan bahwa pengujian tidak dipandang sebagai aktivitas rutin semata, tetapi sebagai aktivitas yang berdampak langsung terhadap keselamatan dan kontinuitas produksi.

3️⃣ System Context & Criticality

Motor induksi dalam layanan pompa, fan, atau compressor merupakan komponen kritikal dalam sistem proses berkelanjutan.

Rantai sistem:

Motor → Menghasilkan torsi → Menggerakkan equipment proses → Menjaga flow/pressure → Menjaga stabilitas control loop → Menjamin kontinuitas operasi plant

Mekanisme Degradasi Isolasi

Isolasi winding dapat mengalami degradasi akibat:

1. Moisture ingress Kondensasi pada motor standby atau ventilasi tidak optimal.

2. Thermal aging Operasi pada temperatur tinggi mempercepat penuaan varnish.

3. Contamination Debu konduktif atau uap proses.

Jika Tidak Terdeteksi

Degradasi isolasi yang tidak teridentifikasi dapat berkembang menjadi:

Insulation breakdown → Phase-to-ground short circuit → Trip MCC breaker → Unplanned shutdown → Potensi arc flash event

Interaksi Lintas Disiplin

Kegagalan isolasi tidak hanya berdampak pada electrical:

Electrical insulation failure → Motor stop → Mechanical downtime → Flow berhenti → Process upset → Potensi safety incident

Karena itu, IR test bukan sekadar pengukuran resistansi, tetapi bagian dari sistem proteksi reliability dan SHE secara menyeluruh.

4️⃣ Diagram Literacy Section (WAJIB)

Bagian ini memastikan teknisi memahami jalur energi dan titik isolasi sebelum melakukan IR test.

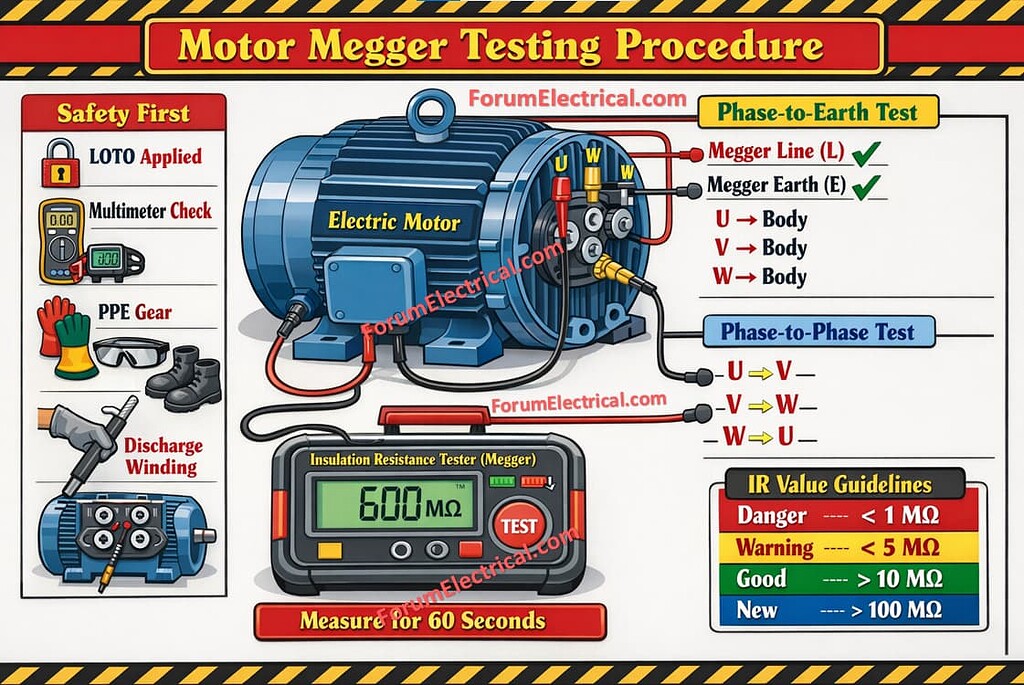

A. Titik Pengujian pada Terminal Motor (U–V–W ke Ground)

Pengujian IR dilakukan antara:

• U → Ground
• V → Ground
• W → Ground

Untuk pengujian antar fasa (jika diperlukan):

• U–V
• V–W
• U–W

Teknisi harus memahami bahwa pengukuran ini bertujuan menilai kualitas isolasi terhadap ground maupun antar fasa.

B. Posisi Pelepasan Kabel Sebelum Test

Cable harus dilepas dari terminal motor sebelum IR test karena:

1. Menghindari pengukuran resistansi kabel eksternal.
2. Mencegah tegangan DC megger masuk ke sistem upstream.
3. Menghindari kerusakan peralatan kontrol atau proteksi.

Ini adalah prinsip isolasi total sesuai praktik IEEE 43.

C. Jalur Supply pada Single Line Diagram (SLD)

Jalur tipikal:

Feeder → MCC breaker → Contactor → Overload relay → Motor

Teknisi harus mampu menunjukkan:

• Titik isolasi upstream.
• Lokasi proteksi thermal.
• Posisi breaker yang harus di-LOTO sebelum test.

D. Grounding Setelah Pengujian (Discharge Winding)

Setelah megger test, winding dapat menyimpan muatan DC residual.

Mengapa harus di-ground?

• Menghilangkan sisa muatan listrik.
• Mencegah sengatan listrik pada personel.
• Menghindari kerusakan peralatan jika kabel langsung disambungkan kembali.

Inti Diagram Literacy

Teknisi harus mampu menjelaskan:

• Mengapa kabel dilepas sebelum test.
• Mengapa LOTO wajib sebelum membuka terminal.
• Mengapa discharge grounding dilakukan setelah test.
• Di mana posisi proteksi upstream pada MCC.

Tujuan: memastikan pengujian dilakukan aman dan akurat.

5️⃣ Background & Failure Scenario

Kronologi

Motor induksi 75 kW menjalani preventive IR test tahunan pada saat shutdown terjadwal.

Motor dalam kondisi operasi normal sebelum shutdown.

Data Historis

Kondisi tahun lalu menunjukkan isolasi sangat baik.

Data Tahun Ini

Penurunan sangat signifikan dibanding baseline historis.

Namun:

• Tidak ada trip sebelumnya.
• Motor tidak menunjukkan overheating.
• Tidak ada gangguan operasional.

Waktu Pengujian

Dilakukan saat shutdown terjadwal, sehingga:

• Tidak ada beban mekanis.
• Temperatur motor dalam kondisi dingin.
• Tidak ada gangguan proses.

6️⃣ Symptom & Initial Finding

A. Observasi Fisik

• Motor housing dalam kondisi normal.
• Tidak ada bau varnish terbakar.
• Tidak ada indikasi moisture eksternal jelas.

B. Data Terukur

• IR turun drastis dari 120 MΩ → 25 MΩ.
• PI turun dari 2.8 → 1.2.
• Nilai mendekati batas perhatian menurut IEEE 43.

C. Asumsi Awal Teknisi

• Winding rusak.
• Motor perlu rewinding.

Namun secara teknis, asumsi tersebut belum valid karena:

• IR absolut masih di atas nol.
• PI belum Kurang Dari 1.
• Belum dilakukan koreksi temperatur.
• Belum dianalisis tren secara menyeluruh.

Tahap ini memerlukan investigasi terstruktur sebelum menyimpulkan kegagalan permanen.

7️⃣ Possible Causes (Structured Hypothesis)

A. Electrical

• Thermal aging insulation
• Partial discharge effect
• Contamination conductive dust

B. Mechanical

• Seal bocor → moisture masuk
• Bearing overheat → mempercepat aging isolasi

C. Instrument

• Megger tidak terkalibrasi
• Test lead leakage

D. Human Error

• Kabel tidak dilepas saat test
• Waktu pencatatan tidak tepat
• Tidak mengikuti prosedur IEEE 43

8️⃣ Step-by-Step Investigation Flow

Investigasi IR dan PI tidak boleh dilakukan secara intuitif. Setiap langkah memiliki justifikasi teknis dan keselamatan.

1️⃣ Verifikasi Rating Tegangan Motor

• Periksa nameplate motor (LV atau MV).
• Tentukan tegangan megger sesuai rekomendasi IEEE 43.

Contoh umum (awareness level):

• Motor ≤ 1 kV → Megger 500–1000 V DC
• Motor > 1 kV → Tegangan test lebih tinggi sesuai standar

Tujuan:

• Menghindari over-stressing insulation.
• Menjamin hasil pengujian representatif.

2️⃣ Pastikan LOTO & Isolasi Total dari Supply

• MCC breaker OFF.
• LOTO diterapkan.
• Verifikasi absence of voltage.

Tujuan:

• Menghindari tegangan AC masuk saat megger test.
• Mencegah risiko arc flash atau sengatan listrik.

3️⃣ Lepaskan Kabel dari Terminal Motor

• Lepaskan koneksi kabel U–V–W.
• Pastikan motor benar-benar terisolasi dari sistem upstream.

Alasan teknis:

• Menghindari pembacaan resistansi kabel.
• Mencegah tegangan DC megger merambat ke sistem kontrol/proteksi.
• Menjamin bahwa nilai IR hanya merepresentasikan winding motor.

4️⃣ Lakukan IR Test 1 Menit & 10 Menit

• Catat nilai pada menit ke-1.
• Catat nilai pada menit ke-10.

Karakteristik normal:

• IR meningkat seiring waktu akibat efek polarisasi isolasi.

Jika IR stagnan atau naik sangat sedikit → indikasi masalah.

5️⃣ Hitung PI

Dalam kasus ini:

Nilai ini jauh di bawah baseline historis (2.8).

6️⃣ Bandingkan dengan Data Historis

Perbandingan adalah kunci interpretasi:

Penurunan drastis mengindikasikan perubahan kondisi nyata, bukan fluktuasi kecil.

7️⃣ Evaluasi Kemungkinan Moisture atau Contamination

Jika PI rendah dan IR turun signifikan:

• Periksa ventilasi motor.
• Periksa kemungkinan kondensasi.
• Evaluasi kondisi seal dan housing.

Decision Point

Jika IR turun drastis dibanding baseline:

Lakukan inspeksi visual dan evaluasi kondisi lingkungan sebelum menyimpulkan rewind.

Rewind tanpa investigasi lebih lanjut dapat menjadi keputusan premature dan tidak ekonomis.

9️⃣ Root Cause & Contributing Factor

Root Cause Teknis

Moisture ingress akibat ventilasi motor tidak optimal.

Indikasi teknis:

• IR turun signifikan.
• PI rendah (mendekati 1).
• Tidak ada gejala overheating atau short circuit.
• Motor jarang beroperasi (kondisi kondensasi tinggi).

Moisture menyebabkan jalur konduksi parsial pada isolasi, menurunkan resistansi efektif.

Contributing Factor

1. Motor jarang beroperasi (standby unit). → Kondensasi internal meningkat.

2. Space heater tidak diverifikasi operasionalnya. → Tidak ada kontrol kelembaban internal.

3. Tidak ada analisis tren IR tahunan. → Penurunan progresif tidak terdeteksi lebih awal.

Ini menunjukkan bahwa kegagalan bukan semata masalah isolasi, tetapi kelemahan sistem monitoring.

🔟 Reference to Standard & Gap Analysis

A. Rujukan IEEE 43

IEEE 43 menyatakan:

• PI ≥ 2 → kondisi baik untuk mesin dalam layanan normal.
• PI < 1 → indikasi serius (moisture atau kontaminasi berat).
• IR absolut harus dikoreksi terhadap temperatur winding.

Prinsip penting:

Interpretasi PI lebih bermakna dibanding hanya melihat nilai IR tunggal.

B. Gap yang Terjadi

1. Tidak dilakukan koreksi temperatur pada nilai IR.
2. Tidak dibandingkan dengan tren historis secara sistematis.
3. Fokus hanya pada nilai absolut tanpa analisis rasio PI.

Implikasi Gap

Tanpa koreksi temperatur dan analisis tren:

• Hasil test dapat disalahartikan.
• Keputusan rewinding bisa dilakukan tanpa dasar kuat.
• Reliability program menjadi reaktif, bukan proaktif.

1️⃣1️⃣ Corrective & Preventive Action

Immediate Action (Tindakan Cepat – Mengendalikan Kondisi Saat Ini)

1. Drying procedure (space heater / external heating) Tujuan utama adalah menghilangkan moisture yang menurunkan nilai IR/PI.

   Praktik teknis yang lazim di plant:

   • Aktifkan space heater (jika tersedia) dan pastikan supply-nya valid.
   • Jika tidak ada atau tidak efektif, lakukan external heating dengan metode yang disetujui prosedur site (mis. controlled hot air circulation).
   • Pastikan pemanasan tidak melampaui batas temperatur aman untuk insulation class motor.

2. Re-test setelah drying Setelah kondisi dianggap stabil:

   • Lakukan IR test ulang (1 min & 10 min).
   • Hitung PI ulang.
   • Bandingkan hasil sebelum vs sesudah drying untuk memastikan koreksi efektif.

Kriteria hasil yang diharapkan secara umum:

• IR meningkat signifikan dibanding sebelum drying.
• PI naik dan lebih mendekati baseline historis.

Permanent Fix (Perbaikan Permanen – Mencegah Moisture Recurrence)

1. Periksa sealing & ventilation Fokus pemeriksaan:

   • Terminal box gasket dan cable gland
   • Kondisi breather/drain
   • Jalur ventilasi motor tidak terhalang debu/oli
   • Kondisi lingkungan (humidity tinggi, area washdown, dsb.)

2. Pastikan space heater berfungsi Verifikasi minimal:

   • Supply heater tersedia saat motor standby
   • Heater continuity & insulation baik
   • Pengkabelan dan proteksi heater tidak bypass
   • Monitoring status heater (indikator ON/OFF) tersedia

Tujuan: mencegah kondensasi internal ketika motor tidak beroperasi.

System Improvement (Penguatan Sistem Reliability)

1. Implement annual IR trending log Log harus memuat minimal:

   • IR 1 menit
   • IR 10 menit
   • PI
   • Tegangan megger
   • Temperatur saat test
   • Kondisi motor (running/standby, indoor/outdoor)

2. Integrasikan ke program reliability

   • Jadikan IR/PI sebagai bagian dari health index motor.
   • Gunakan tren untuk menentukan prioritas inspeksi, drying, atau overhaul terencana.
   • Hubungkan dengan failure record (trip, overheating, moisture events).

Monitoring Plan (Kontrol Berkelanjutan)

1. IR test setiap shutdown Shutdown adalah kesempatan terbaik karena motor bisa diisolasi dengan aman dan test bisa dilakukan konsisten.

2. Trending PI minimal 3 tahun berturut-turut Tujuan: membedakan antara:

   • fluktuasi sesaat (moisture musiman)
   • degradasi progresif (aging/contamination permanen)

1️⃣2️⃣ Risk & Safety Reflection

IR test menggunakan tegangan DC tinggi sehingga harus diperlakukan sebagai pekerjaan listrik berisiko.

Potensi Bahaya Utama

1. Tegangan DC tinggi dari megger Risiko sengatan meningkat terutama bila prosedur isolasi tidak disiplin.

2. Residual charge pada winding Setelah test, winding dapat menyimpan muatan dan tetap berbahaya walaupun megger sudah dilepas.

3. Arc flash jika isolasi tidak sempurna / isolasi upstream gagal Risiko meningkat bila LOTO tidak benar atau ada backfeed.

Wajib (Kontrol Keselamatan)

• LOTO lengkap Pastikan isolasi upstream pada MCC/feeder serta verifikasi absence of voltage.

• Gunakan sarung tangan insulated dan PPE sesuai prosedur site Terutama saat membuka terminal box dan melakukan koneksi test lead.

• Discharge winding ke ground setelah test Ini wajib untuk menghilangkan residual charge sebelum terminal disentuh atau kabel dipasang kembali.

Konsekuensi Jika Prosedur Tidak Benar

• Cedera personel (sengatan listrik / arc incident)
• Kerusakan winding atau perangkat upstream akibat injeksi DC yang tidak terisolasi
• Incident SHE karena praktik kerja tidak aman

1️⃣3️⃣ Data Interpretation & Trend Awareness

Tujuan bagian ini adalah mengubah IR test dari aktivitas “sekadar ukur” menjadi aktivitas diagnosis berbasis tren.

Parameter yang Harus Dipantau

1. IR 1 menit Menggambarkan kondisi resistansi awal, sangat sensitif terhadap moisture dan kontaminasi permukaan.

2. IR 10 menit Menunjukkan perkembangan polarisasi isolasi.

3. PI (IR10 / IR1) Indikator kualitas isolasi terhadap efek moisture/contamination.

4. Temperatur saat pengujian Wajib dicatat karena IR dipengaruhi kuat oleh temperatur winding.

Trend Penting dan Maknanya

1. Penurunan bertahap tiap tahun → aging normal Indikasi penuaan varnish, masih bisa dipantau dan dikendalikan.

2. Penurunan drastis → contamination / moisture Indikasi perubahan kondisi lingkungan atau ingress (seal/ventilation problem).

3. PI stagnan rendah → indikasi insulation breakdown progresif Jika PI konsisten rendah dari tahun ke tahun, potensi degradasi internal meningkat dan perlu rencana tindakan lebih serius.

Early Warning Indicator

• PI turun 20–30% dibanding tahun sebelumnya Ini merupakan trigger praktis untuk:

  • inspeksi visual (ventilasi, sealing)
  • verifikasi space heater
  • drying procedure terencana sebelum terjadi breakdown atau trip.

1️⃣4️⃣ Competency Mapping

Bagian ini memastikan bahwa pembelajaran menghasilkan peningkatan kompetensi nyata, bukan sekadar pemahaman teoritis.

Interpretasi Level

A – Awareness Memahami konsep dasar namun belum mampu melakukan atau menjelaskan secara mandiri.

W – Working Knowledge Mampu melakukan sesuai prosedur dengan supervisi minimal.

I – Independent Mampu melaksanakan, menjelaskan logika teknis, serta membimbing teknisi lain.

Setelah artikel ini, teknisi diharapkan mampu:

• Melakukan IR test tanpa kesalahan prosedural.
• Menghitung PI secara benar dan menjelaskan maknanya.
• Menginterpretasikan tren, bukan hanya angka tunggal.
• Menjalankan prosedur pengujian dengan disiplin keselamatan tinggi.

1️⃣5️⃣ Discussion Question (Toolbox Use)

Pertanyaan berikut dapat digunakan dalam sesi diskusi teknis atau toolbox meeting untuk memperkuat pemahaman sistemik.

1. Mengapa nilai IR absolut tidak cukup tanpa melihat PI? Diskusikan efek moisture dan bagaimana PI mencerminkan kualitas isolasi lebih dalam dibanding angka resistansi tunggal.

2. Mengapa moisture bisa menurunkan PI meskipun motor belum trip? Jelaskan bahwa degradasi isolasi bersifat progresif dan tidak selalu langsung memicu proteksi.

3. Mengapa winding harus di-ground setelah megger test? Bahas risiko residual charge dan konsekuensi terhadap keselamatan personel.

4. Apa risiko keputusan rewind prematur tanpa analisis tren? Diskusikan dampak biaya, downtime, dan potensi over-maintenance.

5. Bagaimana cara membedakan aging normal dan contamination melalui tren PI?

Pertanyaan ini dirancang untuk membentuk pola pikir analitis berbasis data dan standar.

1️⃣6️⃣ Key Takeaway (Max 7 Bullet)

• IR test adalah alat preventive untuk mendeteksi degradasi sebelum terjadi kegagalan.
• PI memberikan gambaran kualitas isolasi yang lebih representatif daripada nilai IR tunggal.
• Analisis tren lebih penting daripada satu hasil pengukuran.
• Moisture merupakan penyebab umum penurunan IR dan PI.
• Discharge winding setelah megger test adalah kewajiban keselamatan.
• Data historis adalah referensi utama dalam pengambilan keputusan.
• Keselamatan saat pengujian sama pentingnya dengan akurasi hasil.
