1️⃣ Informasi Umum

1. Judul Artikel Pressure Transmitter Reading Tidak Stabil – Investigasi dari Impulse Line hingga AI Channel

2. Disiplin Instrumentation

3. Level Junior

4. Kategori

   • Troubleshooting
   • Reliability
   • System Interaction
   • Safety Awareness

5. Equipment / System Terkait

   • Pressure Transmitter 4–20 mA
   • Impulse Line & Manifold Valve
   • Junction Box & Marshalling Panel
   • AI Module PLC/DCS
   • Control Valve terkait loop pressure

6. Referensi Standar

   • International Electrotechnical Commission (IEC – Instrument Installation Practice)
   • ISA signal transmission awareness
   • NFPA (Electrical Safety & Panel Work Awareness)

2️⃣ Learning Objective (Measurable & Skill-Based)

Setelah membaca artikel ini, teknisi mampu:

• LO1 – Mengidentifikasi minimal lima penyebab teknis pembacaan pressure tidak stabil dari sisi mechanical, electrical, dan instrument.
• LO2 – Membaca dan menelusuri loop diagram dari transmitter hingga AI channel DCS secara sistematis.
• LO3 – Membedakan gangguan proses nyata dengan gangguan instrument menggunakan validasi data dan cross-check lapangan.

⚠ Minimal satu LO terkait sistem telah terpenuhi melalui LO3.

3️⃣ System Context & Criticality

Rantai sistem pengukuran tekanan dalam unit proses:

Pressure Tapping → Impulse Line → Transmitter → 4–20 mA Signal → AI Module DCS → Controller → Control Valve → Stabilitas Pressure Line

Pressure transmitter merupakan elemen sensorik yang menentukan kualitas feedback pada control loop. Ketidakstabilan pembacaan akan berdampak langsung pada:

• Control valve hunting akibat controller menerima PV berfluktuasi.
• False alarm high/low pressure yang membingungkan operator.
• Potensi trip interlock pada sistem proteksi bertekanan tinggi.

Interaksi Lintas Disiplin

• Mechanical: Kondisi impulse line, condensate, blockage, air trap.
• Electrical: Noise pada kabel sinyal, grounding shield, supply stability.
• Control: Damping setting transmitter, filtering di DCS, tuning PID.

Dengan memahami konteks sistem ini, teknisi tidak terjebak pada asumsi “transmitter rusak”, melainkan melakukan evaluasi menyeluruh terhadap interaksi E–I–C dalam sistem kontrol.

4️⃣ Diagram Literacy Section (WAJIB)

A. Loop Diagram – 4–20 mA Pressure Transmitter

Teknisi wajib mampu membaca dan menjelaskan elemen berikut pada loop diagram:

1. Titik Supply (24 VDC)

   • Power supply (+) menuju terminal transmitter.
   • Return line menuju AI module.
   • Identifikasi fuse atau isolator jika ada.

2. Jalur Sinyal 4–20 mA

   • Arus mengalir seri melalui transmitter dan AI.
   • Titik ukur arus menggunakan multimeter (series measurement).
   • Identifikasi polaritas (+ / –).

3. AI Channel (DCS/PLC)

   • Internal shunt resistor (misal 250 Ω).
   • Konversi arus menjadi tegangan untuk dibaca ADC.
   • Terminal grounding & shield termination.

Teknisi harus mampu menjawab:

• Di mana titik paling tepat untuk mengukur loop current?
• Bagaimana memastikan supply tidak drop saat beban penuh?

B. P&ID – Tapping Point & Impulse Line

Pada P&ID, teknisi harus mampu mengidentifikasi:

1. Tapping Point

   • Lokasi pengambilan tekanan pada pipa atau vessel.
   • Posisi relatif terhadap aliran (top/bottom tapping).

2. Impulse Line

   • Panjang dan routing line.
   • Potensi air trap atau condensate pocket.

3. Manifold & Vent/Drain

   • Equalizing valve.
   • Block valve.
   • Titik vent dan drain untuk flushing.

Kemampuan membaca P&ID ini memastikan teknisi memahami bahwa fluktuasi tidak selalu berasal dari sinyal listrik, tetapi bisa dari dinamika fluida dalam impulse line.

👉 Section ini menjamin Outcome #2 (Diagram Literacy).

5️⃣ Background & Failure Scenario

Kronologi Kejadian

• Unit beroperasi normal tanpa alarm proses.
• Operator melaporkan pressure trend pada DCS berfluktuasi ±0.5 bar.
• Secara visual, aliran dan kondisi peralatan terlihat stabil.
• Tidak ada perubahan signifikan pada parameter upstream/downstream.

Data Aktual

• Fluktuasi terjadi dengan frekuensi cepat (high frequency oscillation).
• Tidak ada perubahan beban pompa atau posisi valve manual.
• Tidak ada gangguan supply 24 VDC.

Konteks Operasional

Pressure loop ini berada pada jalur kritikal yang mengendalikan control valve utama. Fluktuasi kecil dapat:

• Mengganggu kestabilan PID.
• Memicu hunting valve.
• Meningkatkan wear actuator.

6️⃣ Symptom & Initial Finding

Terlihat (Visual Observation)

• Trend pressure membentuk pola zig-zag cepat.
• Control valve terlihat bergerak kecil namun berulang (micro-movement).

Terukur (Measured Data)

• Loop current berubah cepat antara ±0.5 mA.
• Tidak ada perubahan signifikan pada field gauge mekanis.
• AI channel tidak menunjukkan alarm hardware fault.

Asumsi Awal Operator

• Proses tidak stabil.
• Controller terlalu agresif (PID tuning issue).

⚠ Namun berdasarkan cross-check awal, field gauge menunjukkan tekanan relatif stabil, sehingga dugaan awal mengarah pada gangguan sinyal atau impulse line.

Tujuan section ini adalah melatih teknisi untuk:

• Memisahkan fakta dari asumsi.
• Mengutamakan validasi data lapangan sebelum melakukan adjustment atau kalibrasi.

7️⃣ Possible Causes (Structured)

Bagian ini menyusun hipotesis berdasarkan domain sumber gangguan, agar investigasi tidak melompat-lompat dan tidak langsung menyalahkan transmitter.

A. Mechanical (Impulse Line / Process Interface)

1. Impulse line blockage parsial

   • Endapan, wax, polymer, korosi produk, atau kondensat menyebabkan restriksi.
   • Efek tipikal: PV “bergerigi” karena tekanan yang sampai ke transmitter tertahan dan “release” secara intermiten.

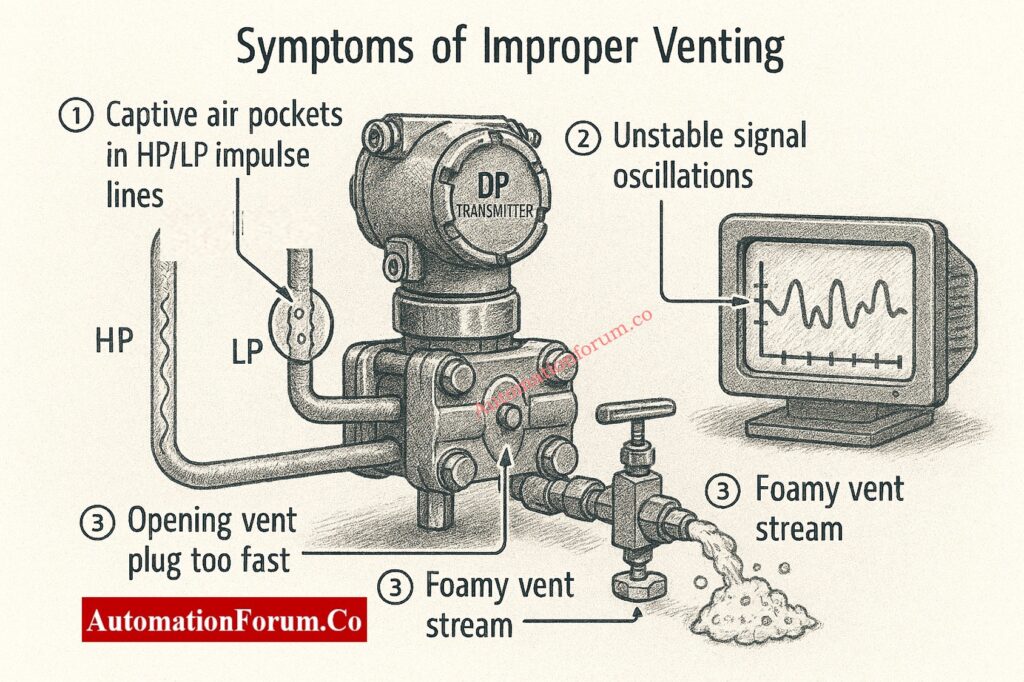

2. Air trap / gas pocket (untuk layanan cairan) atau liquid trap (untuk layanan gas/steam)

   • Terbentuk karena slope impulse line tidak sesuai, atau drain/vent tidak efektif.
   • Efek tipikal: sinyal menjadi spiky atau delay tidak konsisten.

B. Electrical (Signal Integrity)

1. Noise pada signal cable

   • Induksi EMI dari kabel motor/VFD, tray yang sama, jarak crossing tidak sesuai, atau shielding tidak efektif.
   • Efek tipikal: fluktuasi arus kecil namun cepat; sering memburuk saat beban motor berubah.

2. Shield grounding tidak benar (ground loop / floating shield)

   • Shield di-ground dua sisi → ground loop dan noise.
   • Shield tidak di-ground sama sekali → shield tidak berfungsi.
   • Efek tipikal: PV “noise-like” tanpa korelasi proses.

C. Instrument (Transmitter / Configuration)

1. Transmitter damping terlalu rendah

   • Damping 0–0.2 s pada loop yang sensitif dapat membuat PV tampak “liar”.
   • Efek: PV mengikuti noise/riak kecil yang seharusnya difilter.

2. Sensor diaphragm rusak / oil fill issue (jika DP/remote seal)

   • Kerusakan mekanis atau degradasi fill fluid dapat memicu instabilitas respons.
   • Efek: PV drift / jump yang tidak konsisten, sering tidak simetris.

D. Human (Valve/Manifold/Work Practice)

1. Valve manifold tidak fully open

   • Block valve tidak full open atau equalizing valve tidak pada posisi yang benar.
   • Efek: pembacaan tidak stabil, atau bias yang berubah-ubah saat temperatur/flow berubah.

8️⃣ Step-by-Step Investigation

Urutan langkah di bawah mengikuti prinsip: validasi proses → validasi interface mekanis → validasi loop listrik → validasi konfigurasi instrument.

1) Verifikasi kondisi proses (cross-check field gauge)

• Bandingkan trend DCS dengan field gauge pada titik yang sama/ekivalen.
• Tujuan: memastikan apakah fluktuasi benar-benar proses atau hanya sinyal.

Kriteria cepat:

• Jika field gauge stabil namun DCS fluktuatif → indikasi kuat problem instrument/loop/impulse line.
• Jika field gauge ikut fluktuatif → kemungkinan proses memang tidak stabil atau tapping point bermasalah.

2) Cek manifold valve position

• Pastikan konfigurasi valve sesuai mode operasi:

  • Block valve upstream/downstream open sesuai kebutuhan.
  • Equalizing valve closed (untuk pengukuran normal pada DP transmitter; pada PT biasa pastikan isolasi sesuai desain).

• Konfirmasi label/tagging dan posisi aktual, bukan asumsi.

3) Cek impulse line (drain/blow)

• Lakukan drain/vent/blow sesuai prosedur unit dan izin kerja (depressurize bila diperlukan).

• Observasi:

  • Apakah ada kotoran/slug liquid/gas pocket keluar?
  • Apakah setelah blow, trend menjadi stabil?

Indikator kuat blockage parsial:

• Trend membaik signifikan segera setelah flushing/blow, lalu memburuk lagi setelah periode tertentu.

4) Ukur loop current dengan multimeter

• Ukur arus 4–20 mA secara seri pada titik yang tepat (mis. marshalling panel) untuk memisahkan:

  • Noise berasal dari transmitter (arus memang berubah)
  • vs noise di sisi AI/DCS (interpretasi channel)

Aturan praktis:

• Jika loop current stabil tetapi PV DCS berfluktuasi → fokus pada AI channel/scaling/grounding di panel.
• Jika loop current ikut berfluktuasi → fokus pada transmitter/impulse line/noise pickup.

5) Periksa shielding & grounding

• Verifikasi:

  • Shield termination: satu sisi (umumnya di panel/DCS end) sesuai filosofi plant.
  • Kondisi gland, continuity shield, dan pemisahan tray dari kabel power.

• Evaluasi potensi sumber EMI (VFD, motor feeder, transformer).

Decision logic (ringkas, untuk eksekusi cepat)

DCS PV fluktuatif
  |
  +-- Cross-check field gauge stabil?
       |
       +-- YA --> Fokus instrument/loop
       |          |
       |          +-- Flushing impulse line memperbaiki?
       |          |     |
       |          |     +-- YA --> Mechanical: blockage/air trap paling mungkin
       |          |     |
       |          |     +-- TIDAK --> Cek loop current
       |          |               |
       |          |               +-- Current fluktuatif --> EMI/shielding/damping/transmitter
       |          |               +-- Current stabil --> AI channel/scaling/grounding panel
       |
       +-- TIDAK --> Proses benar-benar tidak stabil / tapping point issue

Prinsip kunci: validasi proses terlebih dahulu sebelum menyalahkan instrument.

9️⃣ Root Cause & Contributing Factor

Root Cause

Impulse line partially blocked (restriksi parsial menyebabkan tekanan di transmitter “terbaca tidak stabil” walau proses relatif stabil).

Contributing Factor

Tidak dilakukan flushing setelah shutdown, sehingga residu/condensate/particulate tetap berada di impulse line dan memicu restriksi saat unit kembali online.

🔟 Reference Standard & Gap Analysis

IEC practice (intent teknis)

• Impulse line harus dijaga bebas kondensat, bebas blockage, dan memiliki routing/slope yang benar untuk mencegah pocket.
• Praktik instalasi dan pemeliharaan menuntut adanya verifikasi fungsi impulse line (drain/vent, kebersihan, dan integritas) sebagai bagian dari readiness instrumen.

Gap yang Terjadi

• Tidak ada checklist flushing pasca shutdown (atau tidak dieksekusi disiplin), sehingga:

  • Tidak ada langkah formal untuk memastikan impulse line bersih sebelum start-up.
  • Tidak ada record inspeksi (mis. bukti drain/vent) sebagai kontrol kualitas pekerjaan.

1️⃣1️⃣ Corrective & Preventive Action

Bagian ini disusun mengikuti struktur tetap Version 2.0: Immediate – Permanent – System Improvement – Monitoring Plan.

🔹 Immediate Action

1. Flushing impulse line

   • Isolasi transmitter sesuai prosedur.
   • Depressurize line sebelum membuka drain/vent.
   • Lakukan blow/flush hingga aliran bersih tanpa partikel/kondensat.
   • Verifikasi kembali trend DCS setelah sistem kembali online.

2. Validasi ulang pembacaan

   • Bandingkan PV DCS dengan field gauge.
   • Pastikan loop current stabil pada 4–20 mA tanpa fluktuasi abnormal.

Tujuan immediate action adalah menghilangkan restriksi fisik yang menyebabkan instabilitas sinyal.

🔹 Permanent Fix

1. Tambahkan flushing step pada startup checklist

   • Impulse line inspection wajib sebelum commissioning ulang.
   • Dokumentasikan status vent/drain.
   • Sertakan kolom verifikasi supervisor.

2. Review routing & slope impulse line

   • Pastikan tidak ada pocket area.
   • Evaluasi kemungkinan modifikasi minor jika desain lama rentan kondensat.

🔹 System Improvement

1. Integrasikan inspeksi impulse line dalam preventive maintenance periodik.
2. Tambahkan awareness training tentang “impulse line sebagai bagian dari sistem pengukuran”.
3. Masukkan parameter stabilitas PV sebagai indikator health instrument dalam meeting reliability.

🔹 Monitoring Plan

• Pantau trend pressure minimal 24–72 jam pasca flushing.
• Verifikasi tidak ada hunting pada control valve.
• Evaluasi kembali jika fluktuasi muncul kembali dalam periode singkat.

1️⃣2️⃣ Risk & Safety Reflection

Troubleshooting impulse line bukan pekerjaan ringan karena langsung bersinggungan dengan fluida proses.

Potensi Bahaya Utama

1. Release fluida bertekanan

   • Risiko semburan cairan/gas.
   • Potensi paparan bahan berbahaya (hydrocarbon/toxic).

2. Hot surface / steam burn (jika layanan steam atau high temperature).

3. Slip hazard akibat drain cairan ke lantai kerja.

Prinsip Keselamatan Wajib

• Depressurize sebelum membuka impulse line.
• Pastikan block valve upstream benar-benar tertutup.
• Gunakan face shield, sarung tangan tahan panas/kimia, dan PPE lengkap.
• Pastikan permit kerja sesuai klasifikasi area (jika applicable).
• LOTO jika membuka panel listrik untuk pemeriksaan loop.

Refleksi Sistem

Instabilitas kecil pada PV dapat memicu:

• Hunting valve → mechanical wear.
• False alarm → operator fatigue.
• Potensi bypass proteksi jika dianggap “false signal”.

Masalah kecil pada impulse line dapat menjadi isu keselamatan sistemik jika diabaikan.

1️⃣3️⃣ Data Interpretation & Trend Awareness

Pendekatan analisa harus berbasis data historis, bukan observasi sesaat.

A. Perbandingan Trend

1. Trend DCS vs Field Gauge

   • Jika DCS fluktuatif tetapi gauge stabil → indikasi gangguan instrument/impulse line.
   • Jika keduanya fluktuatif → proses mungkin benar-benar tidak stabil.

2. Trend Sebelum & Sesudah Flushing

   • Amati amplitude fluktuasi.
   • Amati frekuensi oscillation.
   • Amati respon control valve.

B. Early Warning Indicator

Dalam kasus ini ditemukan:

• Fluktuasi kecil sudah muncul 3 hari sebelum alarm signifikan.
• Amplitude awal hanya ±0.1 bar.
• Frekuensi perlahan meningkat.

Ini menunjukkan bahwa impulse line blockage berkembang secara bertahap.

C. Parameter yang Seharusnya Dipantau

• Variasi PV (standard deviation trend).
• Frekuensi micro-oscillation.
• Pergerakan valve kecil berulang.
• Korelasi PV vs arus loop.

Insight Penting

Trend adalah alat diagnostik utama dalam instrument reliability. Masalah jarang muncul tiba-tiba — biasanya didahului pola kecil yang diabaikan.

1️⃣4️⃣ Competency Mapping

Mapping kompetensi disusun untuk memastikan artikel ini benar-benar meningkatkan level teknisi secara terukur, bukan hanya menambah pengetahuan teoritis.

Keterangan Level:

• A (Awareness) → Mengenal konsep
• W (Working Knowledge) → Mampu menerapkan dengan supervisi
• I (Independent) → Mampu melakukan secara mandiri

Target utama artikel ini adalah menggeser teknisi dari sekadar mengenal teori menuju mampu melakukan investigasi dasar secara mandiri.

1️⃣5️⃣ Discussion Question (Toolbox Use)

1. Mengapa control valve ikut hunting ketika pressure transmitter fluktuatif? → Hubungkan dengan konsep PID dan feedback loop.

2. Bagaimana membedakan noise listrik dengan gangguan proses nyata hanya dari data trend? → Perhatikan korelasi dengan field gauge dan pola frekuensi fluktuasi.

3. Mengapa impulse line sering menjadi penyebab utama gangguan pembacaan pressure? → Tinjau dari sisi desain fisik, slope, kondensat, dan kebiasaan pasca-shutdown.

Tujuan pertanyaan ini adalah melatih:

• Berpikir sistem (bukan komponen).
• Menghubungkan data dengan mekanisme fisik.
• Meningkatkan diskusi teknis saat toolbox meeting.

1️⃣6️⃣ Key Takeaway (Max 7 Bullet)

• Jangan langsung melakukan kalibrasi ulang tanpa validasi data.
• Cross-check field gauge sebelum menyimpulkan gangguan proses.
• Impulse line adalah bagian kritikal dari sistem pengukuran.
• Fluktuasi kecil dapat berkembang menjadi gangguan serius.
• Noise listrik memiliki pola berbeda dengan gangguan proses.
• Troubleshooting harus dimulai dari verifikasi paling dasar.
• Trend historis adalah alat analisa paling kuat dalam instrument reliability.
