Analog Input Reading Tidak Sesuai di DCS – Validasi Field hingga Logic

Authors

📘 ARTIKEL 18: Analog Input Reading Tidak Sesuai di DCS – Validasi Field hingga Logic



1️⃣ Informasi Umum

Disiplin: Instrumentation & Control Level: Junior ELINS Kategori: Troubleshooting Sistematis

Equipment yang digunakan dalam konteks aktual plant:

  • PLC: Siemens SIMATIC (S7-1500 / S7-400)
  • DCS: Honeywell Experion PKS
  • Field Device: Flow Transmitter 4–20 mA
  • AI Module: ET200 / Analog Input Module

Referensi teknis yang menjadi dasar praktik:

  • IEC 61131 (PLC Programming)
  • IEC 60381 (Analog Signal Standard 4–20 mA)
  • Vendor documentation Siemens SIMATIC
  • Honeywell Experion PKS System Manual

Artikel ini difokuskan pada validasi pembacaan analog input secara berlapis untuk memastikan konsistensi nilai dari lapangan hingga tampilan DCS.


2️⃣ Learning Objective

Setelah membaca artikel ini, teknisi mampu:

  • Menjelaskan alur konversi sinyal 4–20 mA menjadi raw value dan engineering unit
  • Mengidentifikasi minimal 4 penyebab pembacaan AI tidak akurat
  • Melakukan validasi lintas layer (Field → PLC → DCS) secara sistematis
  • Membedakan error scaling (konfigurasi) dengan error sensor (instrument)

Tujuan utama adalah membangun pemahaman bahwa akurasi analog input tidak hanya ditentukan oleh transmitter, tetapi oleh keseluruhan rantai konversi sinyal.


3️⃣ System Context & Criticality

Flow Transmitter → 4–20 mA → AI Module Siemens (ET200) → PLC Scaling Block → Communication → Honeywell Experion PKS → Control Valve → Quality Product

Alur ini menunjukkan bahwa nilai yang ditampilkan di DCS adalah hasil dari beberapa tahap konversi dan konfigurasi.

Jika pembacaan salah:

  • Control valve membuka atau menutup tidak sesuai kebutuhan proses
  • Ratio control terganggu
  • Produk menjadi off-spec
  • Konsumsi energi meningkat
  • Potensi upset unit meningkat

Implikasi teknis:

Deviasi analog sekecil 10% dapat menyebabkan kesalahan kontrol yang signifikan dalam sistem continuous process.

👉 Analog error kecil dapat berdampak besar pada kualitas produk dan stabilitas proses.


4️⃣ Diagram Literacy Section (WAJIB)

A. Loop Diagram (Field Layer)





Pada layer field, teknisi wajib mampu menelusuri jalur arus 4–20 mA secara menyeluruh.

Identifikasi teknis yang harus dipahami:

  • Sumber 24VDC supply (instrument power supply panel)
  • Jalur arus dari transmitter menuju AI module
  • Terminal marshalling sebagai titik interkoneksi
  • Nomor channel AI module (misal: ET200 AI Channel – IW address tertentu)

Kesalahan paling umum terjadi pada:

  • Loose terminal
  • Reverse polarity
  • Shared return yang tidak sesuai desain

Loop harus dipahami sebagai sistem tertutup yang kontinu, bukan sekadar dua kabel.


B. PLC Scaling Logic (Siemens Context)





Pada PLC Siemens SIMATIC, sinyal 4–20 mA dikonversi menjadi raw value digital.

Fakta penting:

  • Raw value Siemens tipikal: 0–27648
  • 4 mA ≈ 0
  • 20 mA ≈ 27648
  • Nilai kemudian dikonversi menjadi engineering unit melalui FC/FB scaling

Parameter kritis:

  • LRV (Lower Range Value)
  • URV (Upper Range Value)
  • Gain & Offset

Kesalahan scaling sering terjadi akibat:

  • Salah input range
  • Double scaling
  • Modifikasi tanpa dokumentasi

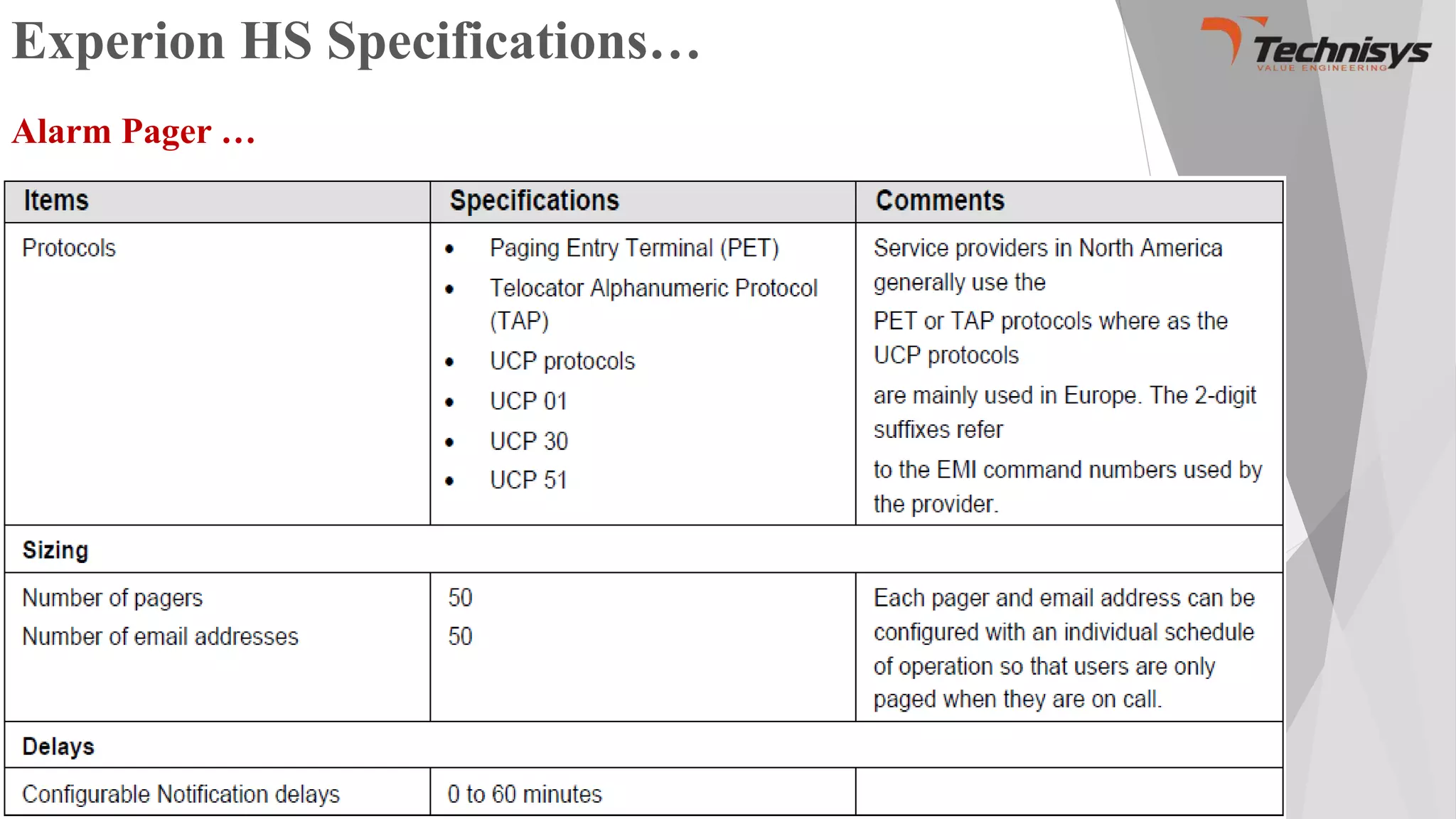

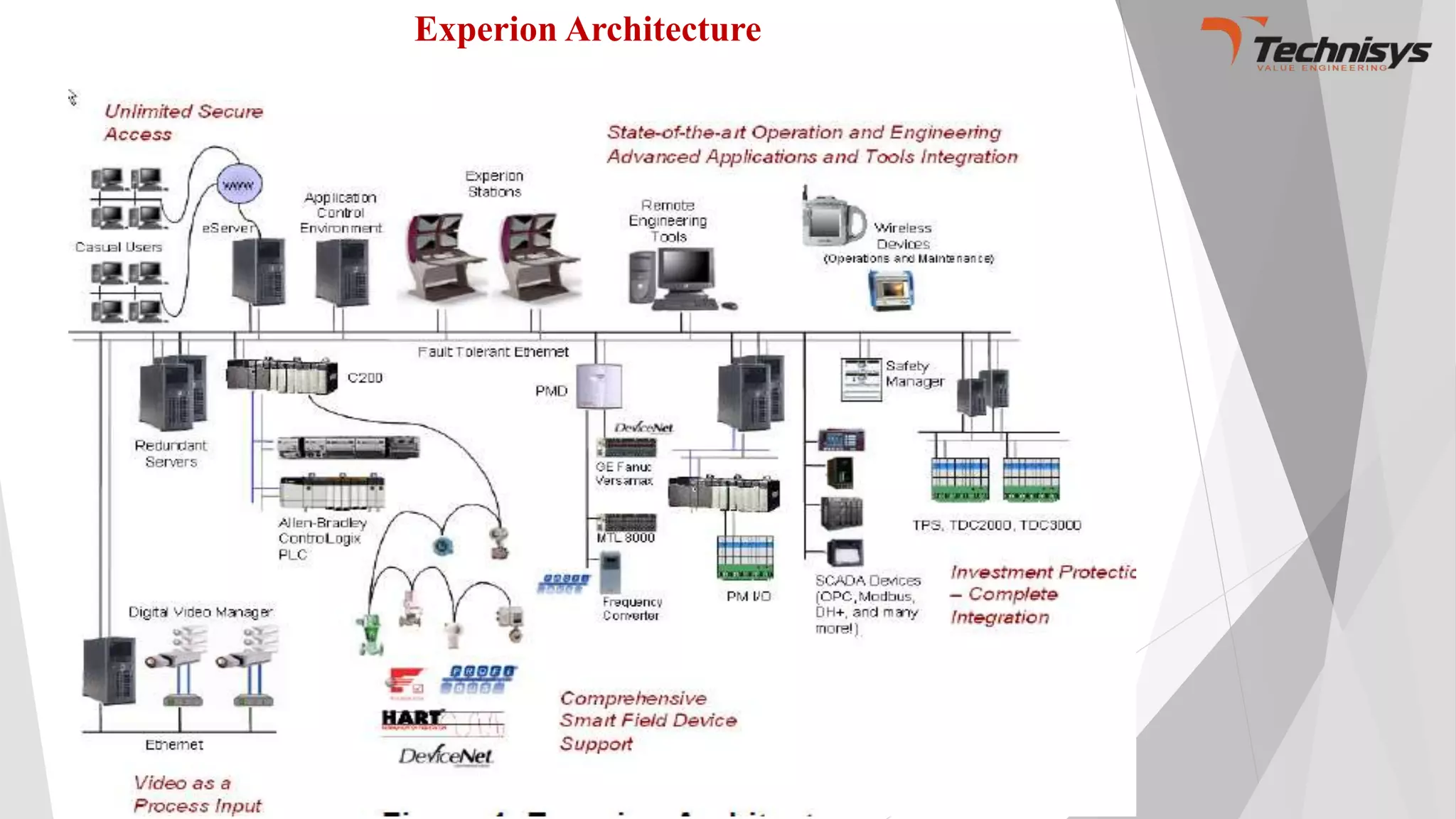

C. DCS Display Layer (Experion)





Pada layer Honeywell Experion PKS, teknisi harus mampu membaca:

  • LRV/URV di konfigurasi point
  • Engineering unit
  • Alarm limit (HI, LO, HH, LL)
  • PV Quality (Good / Bad / Uncertain)
  • Historian trend

Perbedaan kecil antara PLC engineering value dan DCS display sering disebabkan oleh konfigurasi DCS, bukan oleh transmitter.


5️⃣ Background & Failure Scenario

Operator melaporkan kondisi berikut:

  • Flow terbaca 35 m³/h di DCS
  • Field gauge menunjukkan ±25 m³/h
  • Control valve opening tinggi
  • Product viscosity berubah

Tidak ada alarm fault. Tidak ada channel error. PV terlihat stabil.

Kondisi ini mengindikasikan deviasi sistematis, bukan noise atau signal loss.

Implikasi teknis:

Perbedaan 10 m³/h pada sistem ratio atau flow control dapat menyebabkan:

  • Control valve over-actuation
  • Ketidakseimbangan material balance
  • Produk off-spec
  • Konsumsi energi meningkat

Kasus ini menjadi dasar analisis bahwa analog reading error tanpa alarm sering lebih berbahaya dibanding fault yang jelas terlihat.


6️⃣ Symptom & Initial Finding

Terlihat

  • PV pada Honeywell Experion PKS stabil, tanpa noise atau spike
  • Tidak terdapat channel fault pada AI module
  • Tidak ada alarm hardware atau communication error

Artinya, sistem secara struktural terlihat sehat.


Terukur

  • Loop current terukur 12 mA
  • Pada PLC Siemens SIMATIC, raw value konsisten (≈ 13824 ≈ 50%)
  • PLC engineering value menunjukkan ±25 m³/h
  • DCS menampilkan 35 m³/h

Interpretasi teknis awal:

Sinyal fisik dan konversi PLC normal, tetapi nilai yang tampil di DCS tidak sesuai.


Asumsi Awal

“Transmitter drift.”

Namun asumsi ini belum tervalidasi karena:

  • Arus 12 mA konsisten dengan 50% range
  • Raw value PLC tidak menunjukkan anomali

Kesimpulan sementara: Transmitter kemungkinan besar dalam kondisi normal.


7️⃣ Possible Causes

Analisis dilakukan secara berlapis sesuai arsitektur sistem.


Field Layer

  • Transmitter drift (sensor aging)
  • Range transmitter tidak sesuai desain
  • Impulse line partially blocked

PLC Layer (Siemens)

  • Scaling block salah parameter (LRV/URV mismatch)
  • Raw value offset akibat konfigurasi channel
  • Double scaling (PLC sudah scaling, DCS scaling ulang)

DCS Layer (Experion)

  • LRV/URV mismatch pada konfigurasi point
  • Kesalahan unit conversion
  • Tag mapping salah

Human Factor

  • Salah input range saat commissioning
  • Modifikasi logic tanpa update konfigurasi DCS
  • Tidak ada dokumentasi perubahan

Kesalahan konfigurasi sering lebih dominan dibanding kegagalan hardware.


8️⃣ Step-by-Step Investigation

STEP 1 – Validasi Field

  • Ukur loop current
  • Simulasikan 4 mA dan 20 mA menggunakan calibrator
  • Cocokkan respons dengan datasheet transmitter

Jika 12 mA ≈ 50% range, maka transmitter bekerja sesuai spesifikasi.


STEP 2 – Validasi PLC (Siemens)

  • Buka TIA Portal
  • Periksa raw value (misal 13824 ≈ 50%)
  • Periksa FC/FB scaling block
  • Verifikasi LRV/URV sesuai transmitter

Periksa juga:

  • Offset parameter
  • Gain modification
  • Adanya scaling tambahan

Jika PLC engineering value sesuai field, maka PLC layer tervalidasi.


STEP 3 – Validasi DCS (Experion)

  • Buka point configuration di Experion
  • Bandingkan LRV/URV dengan PLC
  • Pastikan tidak terjadi double scaling
  • Bandingkan historian vs live display

Jika live value berbeda dari PLC value, kemungkinan besar terjadi konfigurasi error di DCS.


STEP 4 – Cross-Validation

LayerNilai
Field gauge25 m³/h
Loop current12 mA
PLC engineering value25 m³/h
DCS display35 m³/h

Interpretasi:

PLC konsisten dengan field. DCS menyimpang.

Kesimpulan: error berada pada konfigurasi Experion.


Decision Logic

Urutan validasi wajib:

Field → Raw Value → Engineering PLC → Engineering DCS

Pendekatan ini mencegah penggantian transmitter yang tidak perlu.


9️⃣ Root Cause & Contributing Factor

Root Cause

LRV/URV di Honeywell Experion PKS tidak sesuai dengan transmitter.

Transmitter range: 0–100 m³/h DCS dikonfigurasi: 0–80 m³/h

Akibatnya, nilai ditampilkan lebih tinggi dari kondisi aktual.


Contributing Factor

  • Tidak ada cross-check commissioning sheet
  • Tidak tersedia scaling validation checklist
  • Tidak dilakukan verifikasi lintas layer saat perubahan konfigurasi

Kesalahan sistematis seperti ini sering terjadi pada tahap commissioning atau modifikasi tanpa prosedur validasi yang ketat.


🔟 Reference Standard & Gap Analysis

Referensi

Investigasi dan koreksi konfigurasi harus mengacu pada standar berikut:

  • IEC 60381 (Standard Signal Range 4–20 mA)
  • IEC 61131 (Programmable Logic Controller Standard)
  • Vendor manual Siemens SIMATIC
  • Vendor system documentation Honeywell Experion PKS

Standar tersebut menekankan konsistensi antara:

  • Range transmitter (LRV/URV)
  • Raw value conversion di PLC
  • Engineering unit di DCS

Gap yang Ditemukan

Dari hasil investigasi, ditemukan kelemahan sistemik:

  • Tidak tersedia dokumentasi range master sebagai referensi tunggal
  • Tidak ada prosedur validasi scaling lintas platform (Field–PLC–DCS)
  • Commissioning checklist tidak mencakup verifikasi engineering unit konsistensi

Kegagalan bukan pada hardware, melainkan pada kontrol konfigurasi dan dokumentasi teknis.


1️⃣1️⃣ Corrective & Preventive Action

Immediate

  • Koreksi parameter LRV/URV pada konfigurasi Experion PKS
  • Verifikasi respons 4 mA dan 20 mA setelah perubahan
  • Konfirmasi bahwa nilai DCS kembali konsisten dengan PLC dan field gauge

Tujuan immediate action adalah mengembalikan akurasi kontrol proses.


Permanent

  • Buat master scaling sheet sebagai referensi tunggal resmi
  • Implementasikan SOP validasi berlapis: Field → PLC → DCS
  • Wajib audit scaling setiap terjadi Management of Change (MOC)

Pendekatan ini memastikan integritas konfigurasi tetap terjaga setelah modifikasi.


Monitoring

  • Bandingkan nilai historian dengan manual gauge secara periodik (misal mingguan)
  • Tetapkan tolerance deviation alert untuk mendeteksi deviasi sistematis

Monitoring proaktif mencegah kesalahan konfigurasi berulang.


1️⃣2️⃣ Risk & Safety Reflection

Risiko Teknis

  • Control valve membuka berlebihan akibat nilai flow salah
  • Ratio control terganggu
  • Reactor atau unit proses mengalami upset

Risiko Ekonomi

  • Produk menjadi off-spec
  • Biaya reprocessing meningkat
  • Konsumsi energi tidak efisien

Insight

Analog error tanpa alarm lebih berbahaya dibanding fault yang jelas terlihat, karena sistem tetap berjalan dalam kondisi salah tanpa indikasi gangguan.


1️⃣3️⃣ Data Interpretation & Trend Awareness

Analisis dilakukan menggunakan historian pada Honeywell Experion PKS.

Analisa Historian

Ditemukan pola berikut:

  • PV meningkat perlahan selama 2 minggu terakhir
  • Tidak terdapat spike atau noise acak
  • Deviasi konstan sekitar 10 m³/h dibanding field gauge

Karakteristik deviasi:

  • Stabil
  • Linear
  • Tidak fluktuatif

Interpretasi

Deviasi konstan tanpa spike mengindikasikan:

  • Error sistematis (scaling mismatch)
  • Bukan noise
  • Bukan sensor drift acak
  • Bukan gangguan wiring intermittent

Jika sensor drift, pola biasanya gradual tetapi tidak linear terhadap raw value konversi.

Kesimpulan teknis:

Error berasal dari konfigurasi range atau konversi unit, bukan dari transmitter.


Insight

Data historian adalah alat validasi utama dalam troubleshooting analog.

Snapshot measurement hanya menunjukkan kondisi sesaat. Trend jangka menengah menunjukkan pola sistemik.


1️⃣4️⃣ Competency Mapping

Skill AreaLevel Saat IniTarget
Loop validationWI
PLC scaling literacyAW
DCS configuration awarenessAW
Cross-layer troubleshootingAW
Data interpretationWI

Fokus pengembangan:

  • Meningkatkan kemampuan membaca pola historis
  • Meningkatkan akurasi validasi lintas platform
  • Mengurangi keputusan berbasis asumsi

1️⃣5️⃣ Discussion Question

  1. Mengapa scaling error lebih berbahaya dibanding sensor fault?
  2. Bagaimana mendeteksi double scaling secara sistematis?
  3. Mengapa historian menjadi referensi utama dalam validasi analog?
  4. Pada layer mana kesalahan commissioning paling sering terjadi?
  5. Mengapa deviasi kecil dapat berdampak besar pada kualitas produk?

Pertanyaan ini dirancang untuk memperkuat pola pikir analitis.


1️⃣6️⃣ Key Takeaway

  • Analog input harus divalidasi lintas layer
  • Raw value lebih penting dibanding display value
  • Double scaling harus dihindari
  • Historian adalah alat diagnosis sistematis
  • Error konfigurasi lebih umum dibanding kerusakan hardware
  • Konsistensi Field–PLC–DCS wajib dijaga
  • Troubleshooting berbasis data mencegah kesalahan diagnosis

Catatan Penyusunan Artikel ini merupakan bagian dari serial peningkatan kompetensi yang dirancang untuk diikuti secara berurutan guna membangun pemahaman sistematis dan bertahap. Meskipun demikian, setiap artikel tetap dapat dibaca secara terpisah sebagai referensi mandiri sesuai kebutuhan pembaca. Materi disusun berdasarkan berbagai sumber pustaka teknis, praktik lapangan industri, serta dukungan alat bantu penulisan. Pembaca disarankan melakukan verifikasi lanjutan dan penyesuaian teknis sesuai dengan standar perusahaan, kondisi aktual peralatan, serta regulasi keselamatan yang berlaku.
