1️⃣ Informasi Umum

1. Judul Artikel Transformer Overheating Alarm – Investigasi Beban, Pendinginan, atau Fault Internal?

2. Disiplin Electrical

3. Level Junior

4. Kategori

   • Troubleshooting
   • Reliability
   • System Interaction
   • Safety

5. Equipment / System Terkait

   • Power Transformer 20 kV / 400 V (Oil Immersed)
   • OTI (Oil Temperature Indicator)
   • WTI (Winding Temperature Indicator)
   • Cooling Fan & Control Circuit
   • LV Main Distribution Board

6. Referensi Standar

   • IEEE C57 – Transformer Loading & Temperature Guide
   • IEC 60076 – Power Transformer
   • NFPA 70E – Electrical Safety

2️⃣ Learning Objective (Measurable & Skill-Based)

Setelah membaca artikel ini, teknisi mampu:

• LO1 – Mengidentifikasi minimal lima penyebab transformer overheating berdasarkan parameter aktual (OTI, WTI, arus, ambient, dan status pendinginan).
• LO2 – Membedakan overheating akibat overload, kegagalan sistem pendinginan, atau indikasi fault internal dengan pendekatan berbasis data.
• LO3 – Menilai konsekuensi overheating terhadap umur isolasi, keandalan sistem distribusi, serta risiko keselamatan instalasi listrik.

⚠ Minimal satu LO terkait sistem dan safety telah dipenuhi pada LO3.

3️⃣ System Context & Criticality

Posisi dalam sistem tenaga plant:

Incoming MV → Power Transformer → LV Switchboard → MCC → Motor & Instrument Load

Transformer berfungsi sebagai pusat konversi dan distribusi energi dari level tegangan menengah ke tegangan rendah yang mensuplai seluruh peralatan proses.

Dampak overheating terhadap sistem:

• Degradasi oil dan penurunan dielectric strength
• Accelerated insulation aging pada winding
• Aktivasi relay thermal (49) atau overcurrent (50/51)
• Trip upstream breaker
• Shutdown total unit proses

Interaksi lintas disiplin:

Peningkatan beban motor → Arus sekunder meningkat → Temperatur winding naik → Alarm pada DCS → Operator melakukan load shedding → Stabilitas proses terganggu.

Transformer bukan hanya peralatan listrik, tetapi node kritis yang menghubungkan reliability electrical dengan kontinuitas produksi proses.

4️⃣ Diagram Literacy Section (WAJIB)

1. Single Line Diagram (SLD)

Pada Single Line Diagram (SLD), teknisi harus mampu mengidentifikasi urutan sistem:

MV Feeder → MV Breaker → Transformer 20 kV / 400 V → LV Main Breaker → LV Bus → Outgoing Feeder (MCC)

Yang wajib dipahami:

• Jalur energi dari sisi primer ke sekunder
• Posisi breaker sebagai proteksi dan isolasi
• Feeder dengan beban terbesar

SLD menjadi referensi utama untuk menentukan apakah overheating berkaitan dengan beban sistem atau gangguan lokal.

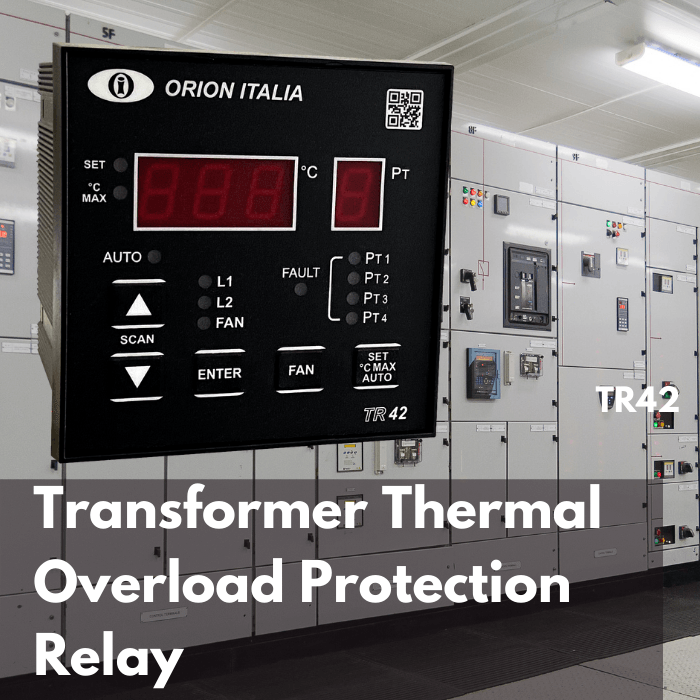

2. Posisi Sensor & Proteksi

Teknisi harus memahami fungsi dan lokasi:

• OTI (Oil Temperature Indicator) → Mengukur temperatur oil bagian atas tangki
• WTI (Winding Temperature Indicator) → Simulasi temperatur winding berdasarkan arus
• Relay 49 (Thermal) → Proteksi berbasis model pemanasan winding
• Relay 50/51 (Overcurrent) → Proteksi arus lebih instan dan time delay
• Incoming & Outgoing Breaker → Proteksi dan titik pemutusan energi

Poin krusial literasi:

• Proteksi thermal (49) bereaksi terhadap efek panas
• Proteksi arus lebih (50/51) bereaksi terhadap besarnya arus

Keduanya berbeda secara prinsip dan respon waktu.

3. Titik Isolasi

Titik isolasi utama yang harus dapat ditunjukkan pada diagram:

• MV Breaker (isolasi sisi primer)
• LV Main Breaker (isolasi sisi sekunder)

Penentuan titik isolasi penting untuk investigasi aman sesuai prosedur LOTO dan NFPA 70E.

👉 Section ini menjamin Outcome #2 (Diagram Literacy).

5️⃣ Background & Failure Scenario

Data aktual saat alarm:

• OTI = 95°C (normal operasi < 85°C)
• Beban LV = 92% rated capacity
• Ambient temperature = 34°C
• Tidak ada trip, hanya alarm high temperature

Kondisi operasi:

Terjadi saat jam beban puncak (14:00–16:00). Transformer tetap beroperasi, namun temperatur berada di atas batas rekomendasi desain.

Situasi ini menimbulkan pertanyaan teknis:

Apakah ini overload sesaat, gangguan sistem pendinginan, atau indikasi awal fault internal?

6️⃣ Symptom & Initial Finding

Terlihat:

• Radiator sangat panas
• Cooling fan tidak beroperasi
• Tidak ada kebocoran oil

Terukur:

• Arus mendekati rating nameplate
• Tegangan normal dan seimbang
• Tidak ada indikasi short circuit

Asumsi awal operator:

Transformer mengalami fault internal.

Tujuan section ini:

Menekankan bahwa investigasi harus berbasis data aktual dan validasi sistem pendinginan sebelum menyimpulkan adanya kerusakan internal winding.

7️⃣ Possible Causes (Structured Hypothesis)

Pendekatan hipotesis dilakukan secara lintas-disiplin untuk mencegah bias investigasi.

A. Electrical

• Overload berkepanjangan → Loading mendekati atau melebihi nameplate rating dalam durasi lama.
• Voltage unbalance → Arus winding tidak seimbang, meningkatkan heating lokal.
• Short circuit downstream → Fault parsial yang meningkatkan arus tanpa langsung memicu trip.

Analisa: Korelasikan arus aktual dengan temperatur winding dan histori beban.

B. Mechanical

• Cooling fan failure → Forced air cooling tidak berfungsi saat temperatur melewati setpoint.
• Radiator blocked → Efisiensi heat dissipation menurun akibat debu atau kontaminasi.
• Oil circulation terganggu → Pompa oil (jika ada) tidak bekerja optimal.

Analisa: Validasi sistem pendinginan sebelum menyimpulkan fault internal winding.

C. Instrument

• Faulty OTI sensor → Indikasi temperatur oil tidak akurat.
• WTI mismatch → Ketidaksesuaian model pemanasan winding terhadap arus aktual.
• Relay calibration drift → Setting thermal tidak lagi sesuai desain.

Analisa: Bandingkan pembacaan antar instrumen dan verifikasi kalibrasi.

D. Human Error

• Penambahan beban tanpa studi kapasitas → Margin thermal hilang.
• Tidak ada inspeksi cooling system berkala → Degradasi fungsi tidak terdeteksi.

Analisa: Evaluasi kepatuhan terhadap prosedur preventive maintenance.

8️⃣ Step-by-Step Investigation Flow

Investigasi dilakukan dengan urutan logis berbasis data.

1. Verifikasi beban total LV (% loading). Pastikan nilai aktual terhadap rating nameplate.

2. Hitung margin loading. Tentukan apakah transformer masih memiliki cadangan kapasitas.

3. Cek status cooling fan dan control circuit. Periksa supply, MCB auxiliary, dan relay kontrol.

4. Bandingkan OTI vs WTI. Pastikan korelasi temperatur oil dan simulasi winding.

5. Review histori trend temperatur & load. Identifikasi pola gradual atau lonjakan mendadak.

6. Evaluasi kemungkinan voltage unbalance. Ukur tegangan dan arus tiap fasa.

Decision Logic

• OTI tinggi & arus < rating → Prioritaskan pemeriksaan cooling system.
• Arus > rating & temperatur naik proporsional → Evaluasi overload.
• WTI abnormal tanpa korelasi arus → Verifikasi sensor atau relay thermal.

Pendekatan ini mencegah pembongkaran tidak perlu dan menjaga integritas sistem.

9️⃣ Root Cause & Contributing Factor

Root Cause Teknis:

Cooling fan tidak aktif akibat MCB auxiliary trip pada panel kontrol fan, sehingga sistem pendinginan paksa tidak bekerja saat temperatur melewati ambang aktivasi.

Contributing Factor:

• Tidak ada inspeksi fan rutin dalam checklist preventive maintenance.
• Tidak tersedia alarm status fan (running / failure) pada sistem DCS.

Kegagalan bukan berasal dari winding transformer, melainkan dari hilangnya fungsi pendinginan yang seharusnya menjaga temperatur dalam batas desain.

🔟 Reference to Standard & Gap Analysis

IEEE C57:

IEEE C57 (Transformer Loading & Temperature Guide) menegaskan bahwa umur isolasi sangat dipengaruhi oleh temperatur operasi.

Setiap kenaikan temperatur di atas batas desain akan:

• Meningkatkan laju degradasi isolasi secara eksponensial
• Mengurangi expected life transformer secara signifikan
• Meningkatkan probabilitas kegagalan dielectric

Operasi pada 95°C secara berulang berada di atas batas rekomendasi normal (Kurang Dari 85°C untuk kondisi standar), sehingga mempercepat aging factor.

IEC 60076:

IEC 60076 mensyaratkan bahwa transformer harus dioperasikan dalam batas thermal design yang ditentukan oleh:

• Rating nameplate
• Sistem pendinginan (ONAN / ONAF)
• Ambient temperature referensi

Operasi mendekati batas maksimum tanpa margin pendinginan melanggar prinsip desain thermal life expectancy.

Gap yang Terjadi:

• Cooling fan tidak tercantum dalam checklist preventive maintenance.
• Tidak tersedia monitoring status fan running pada DCS.
• Tidak ada alarm dini kegagalan sistem pendinginan.

Gap ini bersifat sistemik, bukan sekadar kegagalan komponen.

1️⃣1️⃣ Corrective & Preventive Action

Immediate Action:

• Reset dan perbaiki MCB auxiliary pada panel kontrol fan.
• Aktifkan kembali cooling fan dan verifikasi respon temperatur.

Permanent Fix:

• Masukkan inspeksi operasional cooling fan ke dalam program preventive maintenance rutin.
• Tambahkan alarm fan failure (running status feedback) ke sistem DCS.

System Improvement:

• Implementasikan load study berkala untuk memastikan margin kapasitas tetap tersedia.
• Evaluasi ulang margin loading transformer terhadap pertumbuhan beban plant.
• Integrasikan review thermal performance dalam reliability meeting.

Monitoring Plan:

• Trend OTI terhadap load %.
• Trend WTI terhadap arus aktual.
• Monitoring status fan ON/OFF secara real-time.
• Evaluasi deviasi temperatur terhadap ambient.

Pendekatan ini memastikan deteksi dini sebelum terjadi degradasi permanen.

1️⃣2️⃣ Risk & Safety Reflection

Potensi Bahaya:

• Arc flash saat inspeksi panel LV dalam kondisi bertegangan.
• Oil overheating yang dapat menurunkan dielectric strength dan memicu kebakaran.
• Internal arc fault jika isolasi mengalami breakdown akibat aging termal.

Permit Relevan:

• Electrical Work Permit.
• Prosedur LOTO sebelum membuka panel kontrol atau melakukan inspeksi internal.
• Kepatuhan terhadap standar keselamatan kerja listrik sesuai NFPA 70E.

Safety Awareness:

Overheating tidak selalu menghasilkan trip instan. Kondisi ini sering berkembang secara gradual dan dapat berubah menjadi catastrophic failure apabila tidak ditangani secara sistematis dan berbasis data.

1️⃣3️⃣ Data Interpretation & Trend Awareness

Pendekatan interpretasi data harus berbasis korelasi parameter, bukan pembacaan tunggal.

Parameter yang Harus Dipantau

1. OTI vs Load % Analisis korelasi antara persentase beban terhadap kenaikan temperatur oil. Temperatur harus proporsional terhadap arus. Deviasi signifikan tanpa kenaikan beban mengindikasikan gangguan pendinginan.

2. WTI vs Ambient Temperature Evaluasi selisih temperatur winding terhadap suhu lingkungan. Kenaikan ΔT yang tidak wajar menunjukkan penurunan efisiensi pelepasan panas.

3. Fan Operational Status Status ON/OFF harus dimonitor sebagai variabel kritis dalam analisa thermal performance.

4. Peak Load Harian Identifikasi pola beban puncak dan durasi paparan thermal tinggi.

Trend Pencegahan

• Temperatur meningkat gradual selama ±1 minggu sebelum alarm.
• ΔT antar periode operasi meningkat saat fan tidak aktif.
• Pola temperatur tidak lagi linear terhadap beban.

Trend ini menunjukkan degradasi fungsi pendinginan sebelum terjadi alarm kritis.

Early Warning Indicator

OTI naik tanpa kenaikan signifikan pada arus → indikasi kuat kegagalan cooling system, bukan overload.

Pendekatan trending ini mendukung preventive reliability, bukan sekadar reaktif terhadap alarm.

1️⃣4️⃣ Competency Mapping

Mapping ini menunjukkan peningkatan dari kemampuan dasar (Awareness) menuju kemampuan analitis dan sistemik (Intermediate).

1️⃣5️⃣ Discussion Question (Toolbox Use)

1. Mengapa transformer dapat mengalami overheating meskipun beban masih di bawah 100% rating?
2. Apa perbedaan karakteristik respon antara proteksi thermal (49) dan overcurrent (50/51)?
3. Mengapa validasi sistem pendinginan harus dilakukan sebelum menyimpulkan adanya fault internal winding?

Pertanyaan ini dirancang untuk memperkuat pemahaman sistem dan mencegah diagnosis prematur.

1️⃣6️⃣ Key Takeaway

• Overheating tidak selalu mengindikasikan fault internal winding.
• Sistem pendinginan memiliki peran kritis dalam menjaga umur isolasi.
• Korelasi temperatur dan beban harus dianalisis secara kuantitatif.
• IEEE C57 menjadi referensi batas thermal dan aging.
• Kegagalan cooling system lebih umum daripada winding fault.
• Investigasi harus sistematis, berbasis data, dan lintas-disiplin.
• Reliability dimulai dari pemahaman sistem, bukan asumsi.
