📘 ARTIKEL 28: Prinsip Kerja Gas Analyzer & Basic Gas Chromatograph (GC)

📘 ARTIKEL 28: Prinsip Kerja Gas Analyzer & Basic Gas Chromatograph (GC)

1️⃣ Informasi Umum

Judul Artikel Prinsip Kerja Gas Analyzer & Basic Gas Chromatograph (GC)
Disiplin Instrumentation (Process Analyzer)
Level Junior
Kategori
- Basic Theory
- Reliability
- System Interaction
- Safety Awareness
Equipment / System Terkait
- Online Gas Analyzer (O₂, CO₂, H₂, dll.)

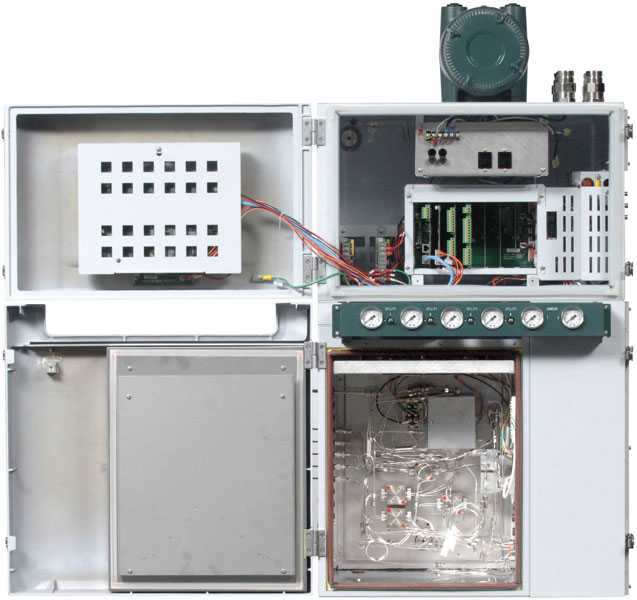

- Gas Chromatograph (GC)
- Sampling Conditioning System
- Carrier Gas Supply System
- DCS / Quality Monitoring System
Referensi Standar (Praktik Umum Industri)
- IEC (Analyzer installation & operation practice)
- ISA Analyzer Guidelines
- NFPA (Hazardous area & gas handling safety)

2️⃣ Learning Objective (Measurable & Skill-Based)

Setelah membaca artikel ini, teknisi mampu:

LO1 – Menjelaskan prinsip dasar pemisahan komponen gas pada GC. Termasuk peran carrier gas, column, retention time, dan detector dalam menghasilkan komposisi.
LO2 – Mengidentifikasi jalur aliran sample dan carrier gas pada diagram dasar GC. Mampu menelusuri jalur injection valve → column → detector → vent, serta jalur suplai carrier gas.
LO3 – Menjelaskan dampak ketidakstabilan flow terhadap akurasi komposisi dan keputusan operasi. Termasuk menjelaskan bagaimana fluktuasi pressure/flow carrier gas dapat menggeser retention time dan memicu kesalahan blending atau quality control.

⚠ LO3 memenuhi aspek sistem & safety karena kesalahan komposisi dapat menyebabkan produk off-spec atau keputusan operasi berisiko.

3️⃣ System Context & Criticality

Posisi dalam Sistem

Process Line → Sampling System → GC / Gas Analyzer → DCS → Quality Control / Advanced Control → Product Specification

GC bukan sekadar alat ukur laboratorium online. Ia menjadi bagian dari:

Quality loop (blending control)
Advanced Process Control (APC)
Perhitungan nilai kalor (heating value)
Monitoring kandungan impurity (H₂S, moisture, dll.)

Dampak Jika Gagal

Jika GC atau analyzer salah baca:

Produk off-spec (mis. komposisi C₂/C₃ tidak sesuai)
Kesalahan blending antar stream
Inefisiensi energi (pembakaran tidak optimal)
Penalti kontrak penjualan gas
Risiko proses jika impurity tidak terdeteksi

Kesalahan ±1–2% pada komposisi dapat berdampak besar pada nilai ekonomi dan stabilitas proses.

Interaksi Lintas Disiplin (Cause–Effect Chain)

Mechanical → Instrument → Electrical → Control → Business/Operation Impact

Mechanical Sampling pressure dan temperatur mempengaruhi representativitas sample.
Instrument Injection valve, column, detector, dan flow controller menentukan akurasi pemisahan.
Electrical Heater column dan power supply mempengaruhi stabilitas suhu dan deteksi.
Control DCS mengonversi peak area menjadi komposisi → digunakan untuk APC/blending.
Operational Impact Keputusan kualitas produk dan optimasi energi bergantung pada data GC.

Mekanisme Kritis pada GC

GC memisahkan komponen berdasarkan:

Interaksi kimia/fisik dengan stationary phase (column)
Waktu tempuh (retention time)
Stabilitas carrier gas sebagai media pembawa

Jika carrier gas pressure tidak stabil:

Linear velocity berubah
Retention time bergeser
Identifikasi peak bisa salah
Perhitungan komposisi menjadi bias

Artinya, kestabilan flow lebih kritikal daripada sekadar kalibrasi detector.

Criticality terhadap Reliability & Safety

Untuk fuel gas system → kesalahan komposisi mempengaruhi nilai kalor dan rasio udara-bahan bakar.
Untuk petrochemical blending → kesalahan fraksi dapat merusak kualitas produk.
Jika carrier gas menggunakan H₂ → ada risiko kebakaran bila terjadi kebocoran.

Teknisi Junior harus memahami bahwa GC adalah bagian dari sistem kualitas dan proteksi proses, bukan alat berdiri sendiri.

4️⃣ Diagram Literacy Section (WAJIB)

A. Basic GC Flow Path

Urutan Aliran Dasar GC:

Sample Injection → Carrier Gas → Column → Detector → Vent

📍 Komponen & Fungsinya (Wajib Dipahami Junior)

1️⃣ Injection Valve (Sample Loop)

Mengambil volume sample tetap (fixed volume loop).
Memasukkan sample ke aliran carrier gas secara presisi.
Jika volume loop berubah atau valve macet → repeatability terganggu.

2️⃣ Carrier Gas Line

Gas inert (He, H₂, N₂) sebagai media pembawa sample.
Tekanan & flow harus stabil.
Jika pressure fluktuatif → kecepatan linear dalam column berubah.

3️⃣ Column (Stationary Phase)

Tempat pemisahan komponen.
Komponen dengan interaksi lebih kuat → waktu retensi lebih lama.
Temperature column harus stabil untuk menjaga konsistensi retention time.

4️⃣ Detector (TCD, FID, dll.)

Mengubah komponen yang keluar menjadi sinyal listrik (peak).
Peak area → dikonversi menjadi komposisi oleh software GC.

5️⃣ Vent / Exhaust

Gas buangan dari detector.
Harus aman, terutama jika carrier gas H₂ atau sample mudah terbakar.

🔎 Mekanisme Pemisahan (Cause–Effect)

Root physical principle: Perbedaan interaksi komponen dengan stationary phase di column.

Load/stress condition: Flow carrier gas menentukan waktu tempuh komponen.

Operational trigger (error case): Carrier gas pressure berubah.

System consequence: Retention time bergeser → identifikasi peak bisa salah → komposisi salah terbaca.

Hubungan Flow & Retention Time

Retention Time ∝ 1 / Linear Velocity Carrier Gas

Jika pressure naik → velocity naik → retention time lebih pendek. Jika pressure turun → velocity turun → retention time lebih lama.

Perubahan kecil ±5–8% flow dapat menggeser retention time >2%.

B. Signal Output ke DCS

📍 Jalur Sinyal & Perhitungan

1️⃣ Detector Output

Sinyal analog internal → diproses oleh GC controller.

2️⃣ Peak Integration

Area di bawah kurva dihitung.
Dibandingkan dengan faktor kalibrasi (response factor).

3️⃣ Konversi ke Komposisi (%)

Software GC menghitung fraksi mol/volume.

4️⃣ Output ke DCS

Analog (4–20 mA per komponen) atau
Digital (Modbus/Ethernet).

5️⃣ Quality Monitoring / Alarm

Deviation alarm
Off-spec alert
Input ke APC / blending control

🔎 Titik Kritis yang Harus Diidentifikasi

Pressure regulator carrier gas
Flow controller carrier gas
Injection timing
Column temperature control
Integrator parameter

🎯 Minimum Kompetensi Junior (Diagram Literacy)

Teknisi harus mampu:

Menelusuri jalur sample dan carrier gas secara terpisah.
Menentukan titik yang mempengaruhi retention time.
Memahami bahwa peak shifting bukan selalu berarti column rusak.
Menghubungkan perubahan flow kecil dengan dampak komposisi besar.

Section ini memastikan teknisi memahami GC sebagai sistem fluida–thermal–instrument terpadu, bukan sekadar alat pembaca angka.

5️⃣ Background & Failure Scenario

Ilustrasi Kasus

Unit mengalami deviasi komposisi produk ±2% dari target blending. GC online menunjukkan perubahan signifikan pada fraksi komponen utama, sementara:

Flow proses stabil
Pressure proses stabil
Temperatur proses stabil

Tidak ada indikasi perubahan nyata di upstream.

Data Operasional

Carrier gas pressure fluktuatif (tidak steady setelah penggantian tabung).
Column temperature stabil (sesuai setpoint).
Peak retention time berubah ±5% dari baseline.
Peak area berubah mengikuti pergeseran waktu retensi.

Waktu kejadian: beberapa jam setelah cylinder carrier gas diganti.

Perkembangan Kejadian (Cause–Effect)

Penggantian tabung carrier gas ↓ Regulator tidak stabil / setting berubah ↓ Pressure carrier gas fluktuatif ↓ Linear velocity di column berubah ↓ Retention time bergeser ±5% ↓ Identifikasi peak bias ↓ Komposisi terbaca ±2% berbeda ↓ Produk blending menyimpang dari target

Masalah bukan pada proses utama, tetapi pada sistem pembawa (carrier system).

6️⃣ Symptom & Initial Finding

Terlihat:

Peak bergeser pada chromatogram (posisi waktu berubah).
Jarak antar peak sedikit berubah.
Komposisi hasil GC tidak konsisten dengan histori sebelumnya.

Terukur:

Pressure carrier gas tidak stabil.
Flow controller menunjukkan variasi ±8%.
Column temperature stabil (tidak ada alarm heater).
Tidak ada fault detector.

Asumsi awal:

Column rusak atau terkontaminasi.
Detector error.
Perlu penggantian column.

Tujuan Analisis

Melatih teknisi untuk:

Tidak langsung menyimpulkan komponen mahal rusak.
Mengkorelasikan retention time shifting dengan stabilitas carrier gas.
Memisahkan masalah pemisahan (column) dari masalah transport (flow).

Pola Gejala yang Penting

Jika peak area berubah tetapi bentuk peak tetap baik, dan Retention time bergeser mengikuti fluktuasi pressure,

→ kemungkinan besar masalah ada pada carrier gas stability, bukan pada column chemistry.

7️⃣ Possible Causes (Structured Hypothesis)

Pendekatan harus lintas disiplin, dimulai dari sistem paling sederhana (supply gas) sebelum menyentuh internal GC.

A. Mechanical

Kemungkinan:

Leak pada jalur carrier gas
Pressure regulator tidak stabil
Seal regulator aus
Tabung carrier gas hampir habis (pressure drop cepat)

Mekanisme Teknis

Root physical mechanism: Pressure tidak konstan pada inlet GC.

Load/stress condition: Regulator diset ulang tanpa verifikasi atau seal aus.

Operational trigger: Cylinder replacement tanpa leak test.

System consequence: Flow berubah → retention time bergeser → komposisi bias.

Mechanical pada supply gas menjadi kandidat utama.

B. Instrument

Kemungkinan:

Column contamination
Detector aging
Injection valve malfunction
Sample loop volume berubah

Mekanisme Teknis

Root physical mechanism: Perubahan interaksi kimia atau volume injeksi.

Load/stress condition: Operasi jangka panjang.

Operational trigger: Kontaminasi sample.

System consequence: Peak melebar, bentuk berubah, baseline tidak stabil.

Catatan: Pada kasus ini, bentuk peak masih baik → kemungkinan column/detector lebih kecil.

C. Electrical

Kemungkinan:

Heater column control tidak stabil
Power fluctuation
Grounding issue

Mekanisme Teknis

Jika suhu column berubah:

Retention time bergeser secara sistemik.
Bias biasanya konsisten dan mengikuti perubahan suhu.

Namun data menunjukkan temperature stabil → hipotesis electrical melemah.

D. Human Error

Kemungkinan:

Setting ulang pressure regulator tanpa manometer presisi.
Tidak dilakukan leak test setelah penggantian tabung.
Tidak mencatat baseline retention time sebelum cylinder change.
Tidak ada SOP standar cylinder replacement.

Mekanisme Sistemik

Root mechanism: Prosedur penggantian carrier gas tidak terkendali.

Operational trigger: Cylinder diganti tanpa verifikasi tekanan & flow stabil.

System consequence: Ketidakstabilan GC dianggap sebagai masalah instrument internal.

📌 Prioritas Hipotesis Berdasarkan Data

1️⃣ Mechanical (regulator/pressure carrier gas) – sangat kuat 2️⃣ Human factor (prosedur cylinder change) 3️⃣ Instrument internal 4️⃣ Electrical

Pendekatan ini memastikan troubleshooting dimulai dari sistem paling sederhana dan paling upstream.

8️⃣ Step-by-Step Investigation Flow

Troubleshooting harus dimulai dari carrier gas system, bukan langsung membuka column atau mengganti detector.

1️⃣ Review Histori Carrier Gas Replacement

Kapan tabung diganti?
Apakah retention time bergeser setelah penggantian?
Apakah regulator di-setting ulang?
Apakah dilakukan leak test setelah pemasangan?

Jika pergeseran retention time terjadi segera setelah cylinder change → indikasi kuat masalah pada supply carrier gas.

2️⃣ Verifikasi Pressure & Flow Stability

Periksa:

Pressure outlet regulator (stabil atau hunting).
Inlet pressure ke GC.
Indikasi fluktuasi pada mass flow controller (MFC).
Pastikan tidak ada penurunan tekanan drastis saat GC cycle berjalan.

Jika pressure fluktuatif → flow internal GC tidak stabil → retention time bergeser.

3️⃣ Lakukan Leak Test Jalur Carrier Gas

Gunakan leak detector / soap test pada fitting & regulator.
Periksa koneksi cylinder CGA fitting.
Pastikan tidak ada micro-leak pada tubing kecil diameter.

Root mechanism: Leak kecil → pressure drop intermiten → velocity berubah.

4️⃣ Periksa Regulator & Flow Controller

Pastikan regulator tipe dua-stage untuk stabilitas lebih baik (jika aplikasi kritikal).
Periksa diaphragm regulator (jika aus → hunting).
Verifikasi MFC calibration & repeatability.

Jika regulator tidak mampu menjaga tekanan konstan → retention time tidak repeatable.

5️⃣ Bandingkan Retention Time dengan Baseline

Gunakan data historis retention time tiap komponen.
Hitung deviasi (%).
Jika deviasi >2% dan mengikuti fluktuasi pressure → indikasi flow problem.

6️⃣ Verifikasi dengan Standard Reference Gas

Jalankan standard mix gas.
Jika peak shape baik namun retention time tetap bergeser → konfirmasi masalah velocity, bukan column chemistry.

Decision Point:

✔ Stabilkan carrier gas terlebih dahulu. ❌ Jangan membuka column atau mengganti detector sebelum flow stabil dan leak test selesai.

Kalibrasi atau penggantian column pada kondisi flow tidak stabil hanya akan mengkompensasi kesalahan sementara.

9️⃣ Root Cause & Contributing Factor

Root Cause Teknis:

Pressure regulator carrier gas tidak stabil → flow berubah → linear velocity di column berubah → retention time bergeser → komposisi salah terbaca.

Analisa Mekanisme Detail

Root physical mechanism: Kecepatan linear carrier gas menentukan waktu tempuh komponen dalam column.

Load/stress condition: Regulator single-stage tidak mampu menjaga tekanan konstan saat cylinder pressure berubah.

Operational trigger: Cylinder replacement tanpa verifikasi stabilitas tekanan.

System consequence:

Retention time bergeser ±5%.
Identifikasi peak bias.
Komposisi menyimpang ±2%.
Blending control salah.

Contributing Factor:

Tidak ada monitoring pressure carrier gas di DCS.
Tidak ada alarm high/low carrier pressure.
Tidak ada SOP leak test standar setelah cylinder change.
Tidak ada trending rutin retention time sebagai health indicator.

Masalah bukan hanya regulator, tetapi kegagalan sistem monitoring dan prosedur.

🔟 Reference to Standard & Gap Analysis

Best Practice (IEC / ISA – Awareness Industri)

Prinsip Best Practice:

Carrier gas harus stabil dalam tekanan & kemurnian.
Disarankan penggunaan regulator dua-stage untuk aplikasi presisi tinggi.
Flow rate harus terkontrol presisi dan repeatable.
Column temperature harus stabil.
Leak test wajib setelah penggantian cylinder.

Gap yang Terjadi

Elemen	Best Practice	Kondisi Aktual	Dampak
Pressure Monitoring	Ada indikator + alarm	Tidak dimonitor	Fluktuasi tidak terdeteksi
SOP Cylinder Change	Leak test & stabilisasi	Tidak konsisten	Regulator hunting
Retention Time Trend	Ditinjau rutin	Tidak ditrend	Pergeseran terlambat diketahui
Regulator Type	Dua-stage	Single-stage	Pressure drop tidak stabil

Gap-to-Failure Chain

Tidak ada monitoring pressure ↓ Regulator hunting tidak terdeteksi ↓ Flow berubah ±8% ↓ Retention time bergeser ±5% ↓ Komposisi salah ±2% ↓ Produk off-spec / blending error

GC adalah sistem presisi tinggi — deviasi kecil pada pressure menghasilkan deviasi besar pada kualitas.

1️⃣1️⃣ Corrective & Preventive Action

Immediate Action:

Stabilkan regulator carrier gas:
- set outlet pressure sesuai spesifikasi GC
- pastikan gauge tidak hunting (naik-turun periodik)
Verifikasi flow controller (MFC/needle valve):
- pastikan flow repeatable dan tidak berosilasi
Lakukan leak test pada seluruh jalur carrier gas:
- koneksi cylinder, regulator, tubing, fitting, manifold
Jalankan 1 cycle verifikasi:
- pantau retention time apakah kembali ke baseline
Verifikasi menggunakan standard reference gas:
- konfirmasi identifikasi peak dan komposisi kembali masuk toleransi

Tujuan immediate action: mengembalikan stabilitas carrier gas agar GC kembali repeatable sebelum menyentuh column/detector.

Permanent Fix:

Upgrade regulator ke two-stage (atau pressure control yang lebih stabil) untuk aplikasi presisi.
Tambahkan pressure indicator yang jelas di panel (inlet/outlet) dengan titik inspeksi mudah.
Tambahkan pressure transmitter (jika kritikal) untuk alarm/trending.
Standarisasi prosedur cylinder change:
- leak test wajib
- stabilisasi pressure sebelum GC kembali running
- pencatatan tekanan & flow awal sebagai baseline
Definisikan acceptance criteria:
- pressure stable band
- flow stable band
- retention time deviation limit

System Improvement:

Integrasi pressure carrier gas ke DCS/quality dashboard:
- alarm low/high pressure
- event log cylinder replacement
Tambahkan trending retention time sebagai health indicator rutin:
- retention time per komponen kunci
- deviation flag jika >2% baseline
Quality loop hardening:
- jika carrier gas tidak sehat → GC output diberi status “suspect” untuk mencegah APC/blending mengambil keputusan agresif (sesuai filosofi site)
Training toolbox khusus cylinder handling + leak test untuk teknisi/utility operator.

Monitoring Plan:

Catat retention time baseline setelah kondisi normal (post-fix).
Monitor harian:
- pressure carrier gas
- flow carrier gas
Monitor per event:
- setiap cylinder replacement wajib catat:
  - cylinder ID
  - outlet pressure set
  - hasil leak test (pass/fail)
Review mingguan/bulanan:
- trend retention time vs pressure/flow
- korelasi deviasi komposisi vs kondisi carrier gas

1️⃣2️⃣ Risk & Safety Reflection

Potensi Bahaya:

Kebocoran carrier gas (H₂, He, N₂) pada fitting/regulator.
Risiko kebakaran/ledakan jika carrier gas H₂ (flammable range + ignition source).
Asphyxiation risk untuk gas inert (He/N₂) di ruang tertutup.
False composition memicu keputusan operasi berisiko:
- kesalahan blending
- salah perhitungan nilai kalor
- pembakaran tidak stabil jika data dipakai untuk fuel control

Permit & Kontrol:

Gas test jika area tertutup/berpotensi akumulasi (terutama H₂/He/N₂).
Prosedur penggantian tabung:
- gunakan regulator dan konektor sesuai standar
- buka valve perlahan untuk mencegah adiabatic heating
LOTO bila ada pekerjaan pada panel listrik GC/oven.
Pastikan vent/exhaust GC terhubung ke lokasi aman, terutama bila membawa sample hydrocarbon dan/atau carrier H₂.

Safety Awareness:

Rantai keselamatan yang harus dipahami:

Leak carrier gas ↓ Akumulasi di enclosure/shelter ↓ Ignition (H₂) atau asphyxiation (inert) ↓ Incident personel / asset

Dan dari sisi operasi:

GC salah baca ↓ APC/blending salah aksi ↓ Produk off-spec / upset proses ↓ Potensi flaring atau kondisi operasi tidak aman

1️⃣3️⃣ Data Interpretation & Trend Awareness

Parameter Penting:

Carrier gas pressure (inlet/outlet)
Carrier gas flow (MFC indication)
Column temperature
Retention time
Peak area repeatability
(opsional) baseline noise / detector stability

Trend Pencegahan:

Retention time mulai bergeser sebelum deviasi komposisi besar terlihat di laporan kualitas.
Fluktuasi pressure kecil dapat memicu shift retention time yang cukup untuk salah identifikasi peak.
Setelah cylinder change, retention time adalah indikator kesehatan pertama yang harus dicek.

Early Warning Indicator:

Deviasi retention time > 2% dari baseline untuk komponen kunci.
Carrier gas pressure hunting (naik-turun periodik) meski setpoint tetap.
Flow variation >5% selama satu cycle GC.

Cara Membaca “Retention Time Shift” Secara Sistemik

Root physical mechanism: velocity carrier berubah. Operational trigger: regulator tidak stabil / leak / setting salah. System consequence: peak mis-identification → komposisi bias → keputusan operasi salah.

Kunci untuk teknisi Junior: jadikan retention time sebagai “health KPI” GC, bukan hanya fokus ke angka komposisi akhir.

1️⃣4️⃣ Competency Mapping

Skill Area	Level Saat Ini	Target
GC basic theory understanding	A	W
Diagram literacy (GC flow path)	W	I
Carrier gas system awareness	A	W
Data trend interpretation	A	W
Safety handling gas cylinder	A	W

Interpretasi Progression (A/W/I/E)

GC basic theory (A → W) Memahami konsep retention time, peak area, dan peran carrier gas secara praktis, bukan sekadar teori.
Diagram literacy (W → I) Mampu menelusuri jalur carrier gas dan sample tanpa bantuan, serta menentukan titik kritis regulator, MFC, dan oven column.
Carrier gas awareness (A → W) Mengerti bahwa regulator dan stabilitas pressure lebih krusial daripada kalibrasi berulang.
Data trend interpretation (A → W) Menggunakan retention time sebagai indikator kesehatan sistem, bukan hanya melihat angka komposisi.

Target artikel ini: membawa teknisi dari Awareness ke Working, dan menuju Independent dalam membaca masalah GC berbasis sistem.

1️⃣5️⃣ Discussion Question (Toolbox Use)

Mengapa carrier gas stabil lebih kritikal daripada kalibrasi sering?
Apa dampak retention time shifting terhadap kualitas produk dan blending control?
Bagaimana membedakan column problem vs carrier gas problem dari bentuk peak?
Parameter mana yang paling efektif untuk early detection GC instability?
Jika GC digunakan untuk fuel gas control, apa risiko jika komposisi salah terbaca?

1️⃣6️⃣ Key Takeaway

GC memisahkan komponen berdasarkan retention time di column.
Carrier gas stabil adalah kunci akurasi dan repeatability.
Perubahan kecil pada pressure/flow dapat menyebabkan error komposisi signifikan.
Peak shifting tidak selalu berarti column atau detector rusak.
Trending retention time adalah health indicator utama GC.
GC mempengaruhi kualitas produk, efisiensi energi, dan keputusan operasi.
Troubleshooting harus dimulai dari sistem paling sederhana dan paling upstream (carrier gas).

Catatan Penyusunan Artikel ini merupakan bagian dari serial peningkatan kompetensi yang dirancang untuk diikuti secara berurutan guna membangun pemahaman sistematis dan bertahap. Meskipun demikian, setiap artikel tetap dapat dibaca secara terpisah sebagai referensi mandiri sesuai kebutuhan pembaca. Materi disusun berdasarkan berbagai sumber pustaka teknis, praktik lapangan industri, serta dukungan alat bantu penulisan. Pembaca disarankan melakukan verifikasi lanjutan dan penyesuaian teknis sesuai dengan standar perusahaan, kondisi aktual peralatan, serta regulasi keselamatan yang berlaku.
