1️⃣ Informasi Umum

1. Judul Artikel Proof Test Awareness & Dokumentasi Sesuai IEC 61511

2. Disiplin: Instrumentation (SIS)

3. Level: Junior

4. Kategori:

   • Preventive
   • Safety
   • System Interaction

5. Equipment / System Terkait:

   • Safety Instrumented Function (SIF)
   • Sensor (Pressure/Temperature/Level Transmitter)
   • Logic Solver (SIS PLC)
   • Final Element (ESD Valve / Trip Valve)
   • Bypass & Override System

6. Referensi Standar:

   • International Electrotechnical Commission – IEC 61511
   • International Electrotechnical Commission – IEC 61508 (awareness)

2️⃣ Learning Objective (Measurable & Skill-Based)

Setelah membaca artikel ini, teknisi mampu:

• LO1 – Skill teknis terukur Melaksanakan proof test sesuai prosedur, mengukur dan mencatat response time final element dengan metode yang konsisten.

• LO2 – Skill analisa Mengidentifikasi dangerous undetected failure (misalnya peningkatan friction, degradasi solenoid, drift sensor) yang tidak terlihat pada operasi normal.

• LO3 – Skill sistem & safety Menjelaskan konsekuensi teknis dan risiko keselamatan jika SIF tidak direstore setelah proof test, termasuk potensi Loss of Containment.

⚠ LO3 secara langsung terkait sistem dan keselamatan proses.

3️⃣ System Context & Criticality

Safety Instrumented Function (SIF) terdiri dari rantai proteksi berikut:

Sensor → Logic Solver → Final Element

Proof test bertujuan untuk memverifikasi bahwa seluruh rantai ini tetap bekerja sesuai desain SIL (Safety Integrity Level).

Mengapa Proof Test Kritis?

Selama operasi normal:

• Sensor membaca kondisi proses.
• Logic solver siaga.
• Final element jarang bergerak.

Artinya, banyak kegagalan bersifat hidden failure dan tidak terdeteksi sampai kondisi darurat terjadi.

Jika proof test tidak dilakukan:

• Dangerous undetected failure tidak teridentifikasi.
• PFDavg (Probability of Failure on Demand) meningkat.
• SIL aktual turun di bawah desain.

Dampak Jika Sistem Tidak Direstore Setelah Test

Jika bypass tidak dilepas atau sistem tidak direstore:

• Lapisan proteksi hilang tanpa disadari.
• Plant berjalan tanpa proteksi otomatis.
• Risiko overpressure dan Loss of Containment meningkat drastis.

Interaksi Lintas Disiplin

• Instrument → Transmitter dan solenoid diverifikasi.
• Control → Logic solver dan konfigurasi bypass dikonfirmasi.
• Mechanical → Actuator dan valve diperiksa performanya.
• Operation → Koordinasi shutdown, simulasi, dan restart.

Proof test bukan sekadar rutinitas maintenance, tetapi verifikasi integritas lapisan proteksi yang mencegah kecelakaan besar.

👉 Tanpa pendekatan sistemik, proof test berubah menjadi formalitas administratif, bukan aktivitas pengendalian risiko.

4️⃣ Diagram Literacy Section (WAJIB)

A. Arsitektur Dasar SIF

Arsitektur dasar Safety Instrumented Function:

Sensor → Logic Solver → Final Element

Teknisi harus mampu mengidentifikasi:

• Sensor mana yang termasuk dalam SIF (bukan BPCS).
• Channel logic solver yang memproses sinyal.
• Output channel yang menggerakkan final element.
• Titik bypass (software atau hardware).

📌 Fokus saat proof test:

• Apakah sensor yang diuji memang terhubung ke SIF?
• Apakah output yang diverifikasi adalah channel safety?
• Apakah ada shared component dengan BPCS?

Kesalahan membaca arsitektur dapat menyebabkan pengujian pada sistem yang salah.

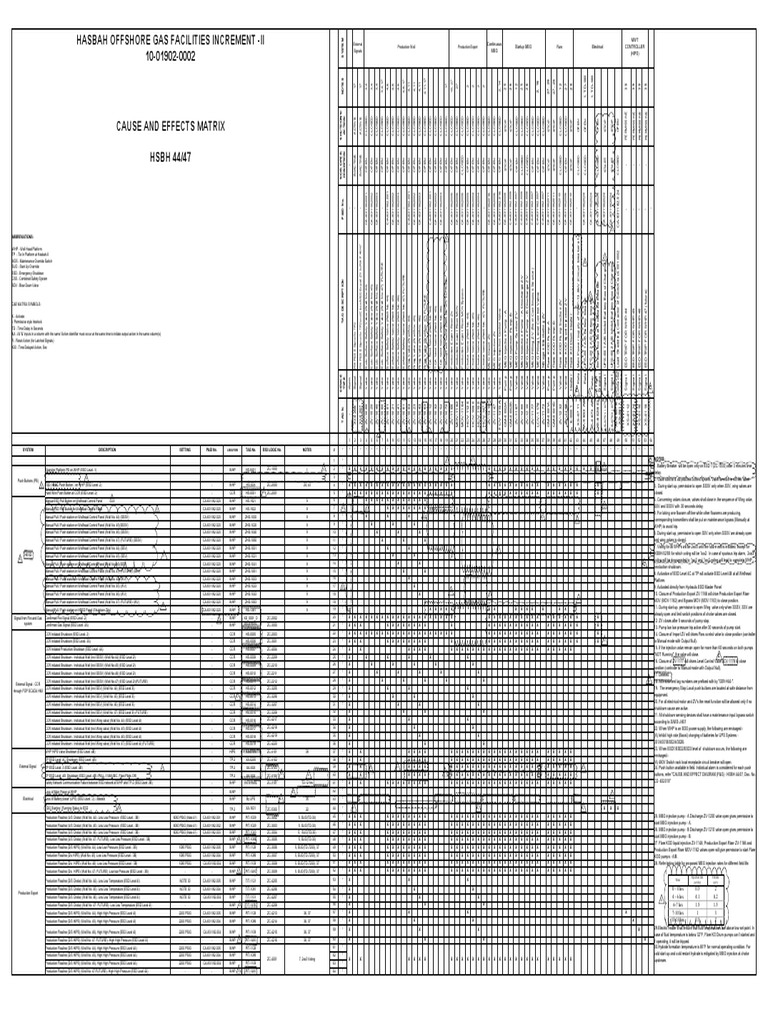

B. Cause & Effect Path Saat Proof Test

Cause & Effect (C&E) menunjukkan hubungan antara:

• Input yang disimulasikan (misalnya high pressure).
• Logika yang aktif.
• Output yang harus berubah.
• Alarm yang muncul di DCS.

Saat proof test, teknisi harus memastikan:

1. Input simulasi benar-benar masuk ke channel yang tepat.
2. Logic solver berubah status sesuai desain.
3. Output DO berubah (misalnya 24 VDC → 0 VDC).
4. Final element merespon sesuai filosofi fail-safe.

Jika salah satu tahap tidak diverifikasi, proof test tidak lengkap.

C. Final Element & Response Time

Final element biasanya berupa:

• Pneumatic actuator dengan spring return.
• Solenoid valve (de-energize to trip).
• Position feedback transmitter.

Teknisi harus memahami:

Mekanisme Fail-Safe

Normal operasi:

• Coil energized.
• Udara menahan actuator.
• Valve posisi OPEN.

Saat trip:

• Coil de-energize.
• Udara exhaust.
• Spring mendorong stem.
• Valve CLOSE.

Pengukuran Response Time

Response time dihitung dari:

Perintah trip aktif → Valve mencapai posisi fully closed

Parameter yang harus diperhatikan:

• Waktu awal perubahan output.
• Waktu valve mulai bergerak.
• Waktu valve mencapai posisi akhir.
• Tekanan udara selama stroke.

Jika response time meningkat:

• Bisa akibat friction.
• Spring melemah.
• Air leakage minor.
• Degradasi internal actuator.

Proof test harus mencatat nilai ini, bukan hanya memastikan valve “close”.

👉 Diagram literacy memastikan teknisi memahami jalur energi listrik dan udara serta hubungan langsungnya terhadap SIL dan keselamatan proses.

5️⃣ Background & Failure Scenario

Kasus awareness berikut digunakan untuk menunjukkan pentingnya dokumentasi dan analisa performa saat proof test.

Proof test dilakukan sesuai jadwal tahunan pada salah satu SIF proteksi overpressure vessel.

Urutan kejadian:

• Koordinasi dengan operasi dilakukan.
• Bypass diaktifkan sesuai prosedur.
• Simulasi high pressure dilakukan.
• Valve close dengan sukses.

Namun ditemukan:

• Response time sebelumnya (tahun lalu): 1.8 detik
• Response time saat ini: 4.5 detik
• Tidak ada catatan evaluasi pada form sebelumnya.
• Tidak ada tindakan korektif.

Pada proof test berikutnya (tahun berikutnya):

• Valve gagal close total.
• Ditemukan friction stem tinggi dan korosi ringan.

Artinya:

Degradasi sudah terlihat satu tahun sebelumnya, tetapi tidak dianalisa.

Proof test berhasil secara fungsi, tetapi gagal sebagai alat deteksi dini.

6️⃣ Symptom & Initial Finding

Terlihat

• Valve tetap close saat test.
• Tidak ada alarm abnormal tambahan.
• Tidak ada indikasi kebocoran eksternal.

Terukur

• Response time meningkat signifikan (1.8 s → 4.5 s).
• Tekanan udara sedikit turun selama stroke.
• Gerakan awal valve terasa lebih lambat.

Sering Diasumsikan

• “Masih close, berarti aman.”
• “Selama valve bergerak, tidak masalah.”

⚠ Ini adalah kesalahan umum.

Response time adalah bagian dari asumsi desain SIL.

Jika waktu penutupan meningkat:

• Risiko paparan tekanan lebih lama.
• PFDavg meningkat.
• Margin keselamatan menurun.

Proof test tidak boleh hanya menilai fungsi biner (open/close).

7️⃣ Possible Causes (Structured Hypothesis)

Evaluasi dilakukan lintas disiplin.

A. Instrument

• Sensor tidak diuji full range.
• Solenoid tidak diuji integritas coil.
• Tegangan output sedikit drop.
• Tidak ada pengukuran resistance coil.

Indikasi: Delay awal sebelum udara exhaust.

B. Control

• Bypass tidak terdokumentasi.
• Channel logic tidak diverifikasi.
• Waktu delay logic berubah (config change).

Indikasi: Perintah trip terlambat aktif.

C. Mechanical

• Friction stem meningkat.
• Korosi ringan pada shaft.
• Spring fatigue.
• Air leakage minor pada diaphragm.
• Seal aus.

Indikasi: Valve mulai bergerak lambat meskipun perintah tepat waktu.

D. Human Error

• Dokumentasi tidak lengkap.
• Response time tidak dianalisa.
• Tidak ada baseline comparison.
• “Asal close” dianggap cukup.

Prinsip Penting

Dangerous degradation sering muncul sebagai:

• Perubahan kecil.
• Tidak terlihat pada operasi normal.
• Terlihat hanya saat proof test.

Jika tidak dianalisa, degradasi ini akan berkembang menjadi kegagalan total.

Proof test adalah alat deteksi dini — bukan sekadar formalitas tahunan.

8️⃣ Step-by-Step Investigation Flow

Investigasi saat proof test harus mengikuti urutan yang memastikan fungsi dan performa diverifikasi.

1️⃣ Persiapan

• Koordinasi formal dengan operasi.
• Validasi Work Permit dan Bypass Authorization.
• Pastikan semua pihak memahami SIF yang diuji.
• Identifikasi baseline response time dari histori sebelumnya.

🎯 Decision Point: Tanpa baseline, peningkatan response time tidak bisa dievaluasi secara objektif.

2️⃣ Simulasi Input

• Inject sinyal (misalnya 20 mA atau tekanan aktual ke transmitter).
• Pastikan logic solver membaca kondisi trip.
• Verifikasi status berubah pada safety PLC dan DCS.

Jika input tidak menyebabkan perubahan state logic → ada masalah pada sensor atau logic.

3️⃣ Verifikasi Output

• Ukur tegangan pada output digital (misalnya 24 VDC → 0 VDC untuk de-energize to trip).
• Pastikan solenoid berubah status.
• Dengarkan suara exhaust udara.
• Monitor posisi valve (limit switch / position transmitter).

Jika output berubah tetapi valve lambat → fokus pada final element.

4️⃣ Catat Response Time

Ukur:

• Waktu mulai trip command.
• Waktu valve mulai bergerak.
• Waktu valve mencapai posisi fully closed.

Bandingkan dengan:

• Baseline desain.
• Hasil proof test sebelumnya.

Jika kenaikan > 20% dari baseline, harus dilakukan investigasi lanjutan.

5️⃣ Restore System

• Pastikan valve kembali ke posisi normal.
• Lepaskan semua bypass.
• Konfirmasi logic kembali ke mode normal.
• Dokumentasikan seluruh hasil.

🎯 Decision Point: Jika sistem tidak direstore sepenuhnya, SIF tidak lagi aktif sebagai lapisan proteksi.

Mengapa Urutan Ini Penting?

Proof test harus memverifikasi:

• Jalur sinyal (sensor → logic).
• Jalur energi (logic → solenoid).
• Jalur mekanis (solenoid → actuator → valve).

Jika salah satu tahap dilewati, test tidak mencerminkan kondisi nyata saat emergency.

9️⃣ Root Cause & Contributing Factor

Dalam ilustrasi kasus:

Root Physical Mechanism

Korosi ringan pada valve stem dan peningkatan friction internal actuator.

Mekanisme detail:

1. Valve jarang bergerak (low stroking frequency).
2. Lingkungan lembab menyebabkan oksidasi ringan.
3. Koefisien gesek meningkat.
4. Gaya spring harus melawan friction lebih besar.
5. Waktu penutupan meningkat signifikan.

Load / Stress Condition

• Lingkungan lembab.
• Tidak ada periodic lubrication.
• Valve jarang di-stroke (hanya saat proof test).
• Akumulasi debu atau deposit ringan.

Operational Trigger

Saat proof test:

• Spring harus menggerakkan valve secara cepat.
• Friction meningkat memperlambat pergerakan.
• Response time menjadi 4.5 detik.

System Consequence

• Response time melampaui asumsi desain SIL.
• Exposure time terhadap tekanan lebih lama.
• PFDavg aktual meningkat.
• Margin keselamatan berkurang.

Jika tidak dianalisa:

• Tahun berikutnya valve bisa gagal total.

Contributing Factor

• Tidak ada trending response time.
• Tidak ada evaluasi kenaikan performa.
• Form proof test hanya mencatat “Pass”.
• Tidak ada standar toleransi peningkatan waktu.

Masalah utama bukan hanya korosi, tetapi kegagalan sistem monitoring performa.

🔟 Reference to Standard & Gap Analysis

Mengacu pada IEC 61511:

• Proof test harus mampu mendeteksi dangerous undetected failure.
• Interval proof test ditentukan berdasarkan perhitungan reliability.
• Dokumentasi adalah bagian dari lifecycle safety.

Seharusnya

• Response time dicatat setiap test.
• Hasil dibandingkan dengan baseline.
• Semua bypass terdokumentasi dan direstore.
• Anomaly kecil dianalisa sebelum menjadi kegagalan besar.

Gap yang Sering Terjadi

• Hanya verifikasi fungsi “close/open”.
• Tidak ada analisa performa dinamis.
• Tidak ada histori trend terstruktur.
• Tidak ada review sebelum penandatanganan form.

Akibatnya:

SIL desain ≠ SIL aktual di lapangan.

Proof test yang hanya bersifat administratif gagal menjalankan fungsi pengendalian risiko.

1️⃣1️⃣ Corrective & Preventive Action

Tindakan harus dibagi menjadi empat level: Immediate, Permanent, System Improvement, dan Monitoring.

Immediate Action

Dilakukan segera setelah ditemukan peningkatan response time:

• Lakukan inspeksi mekanis valve dan actuator.
• Bersihkan dan lakukan lubrication pada stem.
• Periksa kondisi spring return.
• Verifikasi tekanan instrument air stabil saat stroke.
• Ulangi stroke test untuk memastikan perbaikan efektif.

🎯 Tujuan: Mengembalikan performa dinamis sebelum terjadi kegagalan total.

Permanent Fix

Menghilangkan akar penyebab degradasi:

• Tetapkan batas toleransi response time (misalnya +20% dari baseline).
• Tambahkan kolom “baseline comparison” pada form proof test.
• Implementasikan periodic partial stroke test untuk valve kritis.
• Evaluasi kebutuhan protective coating atau sealing tambahan pada area lembab.

🎯 Tujuan: Mencegah degradasi berulang dan memastikan deteksi dini.

System Improvement

Peningkatan pada level manajemen sistem:

• Gunakan timer digital otomatis untuk pencatatan response time.
• Integrasikan histori proof test dalam database terpusat.
• Lakukan audit berkala pada bypass register.
• Review interval proof test berdasarkan data aktual (bukan hanya desain awal).

🎯 Tujuan: Menjaga SIL aktual tetap sesuai target desain.

Monitoring Plan

Parameter yang harus dimonitor:

• Response time setiap proof test.
• Frekuensi anomaly per SIF.
• Jumlah bypass aktif dan durasinya.
• Tren degradasi per final element.

Monitoring berbasis tren memungkinkan tindakan sebelum kegagalan terjadi.

1️⃣2️⃣ Risk & Safety Reflection

Proof test memiliki dua risiko utama jika tidak dilakukan dengan disiplin:

Risiko 1 – Sistem Dianggap Sehat Padahal Terdegradasi

Jika response time meningkat tetapi diabaikan:

• Exposure time terhadap tekanan berbahaya meningkat.
• Margin keselamatan berkurang.
• Potensi Loss of Containment naik.

Risiko 2 – Sistem Tidak Direstore

Jika bypass tidak dilepas:

• Lapisan proteksi hilang.
• Plant berjalan tanpa automatic shutdown.
• Operator mungkin tidak menyadari kondisi ini.

Potensi Bahaya

• Overpressure vessel.
• Release hidrokarbon.
• Fire / explosion.
• Eskalasi kerusakan ke unit lain.

Permit & Kontrol

• Work Permit sebelum simulasi.
• Bypass Authorization resmi.
• Konfirmasi restore sebelum handover ke operasi.
• Dokumentasi lengkap sebelum sign-off.

Proof test tanpa restore atau tanpa evaluasi performa dapat menciptakan risiko baru yang lebih besar daripada kegagalan awal.

1️⃣3️⃣ Data Interpretation & Trend Awareness

Proof test harus menghasilkan data yang bisa dianalisa, bukan sekadar tanda tangan.

Parameter yang Harus Dipantau

• Response time valve.
• Jumlah bypass aktif.
• Frekuensi anomaly per tahun.
• Perubahan kecil pada performa stroke.

Trend Penting

• Kenaikan response time bertahap dari tahun ke tahun.
• Perubahan kecil namun konsisten.
• Peningkatan kebutuhan maintenance pada valve tertentu.

Early Warning Indicator

• Peningkatan 10–20% dari baseline.
• Noise atau getaran meningkat saat stroke.
• Tekanan udara sedikit drop saat aktuasi.

Jika tren dianalisa secara konsisten:

Proof test berubah dari formalitas tahunan menjadi sistem deteksi dini kegagalan safety.

Pendekatan ini meningkatkan reliability sekaligus menjaga integritas SIL aktual.

1️⃣4️⃣ Competency Mapping

Penjelasan Mapping

• Proof test execution (W → I) Dari mengikuti checklist menjadi mampu memastikan seluruh jalur proteksi benar-benar diverifikasi.

• Response time analysis (A → W) Dari hanya mengetahui istilah menjadi mampu mengevaluasi kenaikan performa terhadap implikasi SIL.

• Documentation discipline (W → I) Dari sekadar mengisi form menjadi memahami bahwa dokumentasi adalah bagian dari lifecycle safety.

• Safety awareness SIF (W → I) Dari memahami konsep dasar menjadi sadar bahwa satu bypass atau satu degradasi kecil dapat menghilangkan lapisan proteksi.

Artikel ini mendorong teknisi untuk melihat proof test sebagai aktivitas kontrol risiko, bukan aktivitas administratif.

1️⃣5️⃣ Discussion Question (Toolbox Use)

1. Mengapa response time sama pentingnya dengan fungsi close/open dalam konteks SIL?
2. Apa konsekuensi teknis dan keselamatan jika satu SIF tidak direstore setelah proof test?
3. Bagaimana proof test yang tidak dianalisa dapat menyebabkan perbedaan antara SIL desain dan SIL aktual?

Pertanyaan ini dapat digunakan dalam toolbox meeting untuk menguatkan pemahaman lifecycle safety dan tanggung jawab lintas disiplin.

1️⃣6️⃣ Key Takeaway

• Proof test mendeteksi dangerous undetected failure.
• Response time adalah parameter kritis, bukan hanya fungsi close/open.
• Dokumentasi adalah bagian dari sistem keselamatan.
• Bypass harus dikontrol dan direstore dengan disiplin.
• Degradasi kecil dapat berkembang menjadi kegagalan total.
• SIL aktual bergantung pada kualitas dan analisa proof test.
• Proof test harus menjadi alat deteksi dini, bukan formalitas tahunan.
