Baik. Saya akan menjawab Bab 1–3 saja, mengikuti persis outline yang Anda berikan tanpa mengubah struktur, tanpa menambah sub-bagian baru, dan tanpa improvisasi format.

1️⃣ Informasi Umum

1. Judul Artikel Bearing Temperature Spike – Gangguan Proses, Sensor, atau Lubrikasi?

2. Disiplin Instrumentation & Mechanical Interface (Machinery Monitoring)

3. Level Junior

4. Kategori

   • Troubleshooting
   • Reliability
   • System Interaction

5. Equipment / System Terkait

   • RTD Bearing Temperature (3-wire)
   • Motor / Centrifugal Pump
   • PLC / DCS Analog Input
   • Machinery Protection Logic

6. Referensi Standar (Awareness Industri)

   • American Petroleum Institute (API 610 – Pump Thermal & Vibration Limit)
   • American Petroleum Institute (API 670 – Machinery Protection System)
   • International Electrotechnical Commission (IEC – RTD & Signal Integrity Practice)

2️⃣ Learning Objective (Measurable & Skill-Based)

Setelah membaca artikel ini, teknisi mampu:

• LO1 – Skill Teknis: Mengukur resistance RTD dan memverifikasi kesesuaian dengan tabel temperatur.
• LO2 – Skill Analisa: Membedakan lonjakan suhu akibat kegagalan lubrikasi vs kegagalan sinyal (open/loose terminal).
• LO3 – Skill Sistem & Safety: Menjelaskan dampak false temperature spike terhadap trip motor dan risiko proses.

⚠ LO3 memenuhi aspek sistem & safety.

3️⃣ System Context & Criticality

Rantai sistem:

Shaft → Bearing → Friction Heat → RTD Sensor → AI Module → DCS → Alarm / Trip → Motor Stop

Jika temperatur benar-benar naik:

• Viskositas grease turun
• Film pelumas hilang
• Kontak metal-to-metal
• Potensi bearing seizure
• Shaft misalignment → seal failure → loss of containment

Jika spike akibat sensor error:

• False high → nuisance trip
• Produksi terganggu
• Potensi pressure surge di upstream line

Interaksi disiplin:

• Mechanical: Gesekan & pelumasan.
• Instrumentation: Akurasi & integritas RTD.
• Electrical: Loop continuity & noise.
• Control: Trip delay & setpoint logic.

Baik. Saya akan menjawab Bab 4 secara penuh (4A dan 4B), mengikuti persis struktur dan format gambar yang Anda berikan tanpa mengganti format visual.

4️⃣ Diagram Literacy Section (WAJIB)

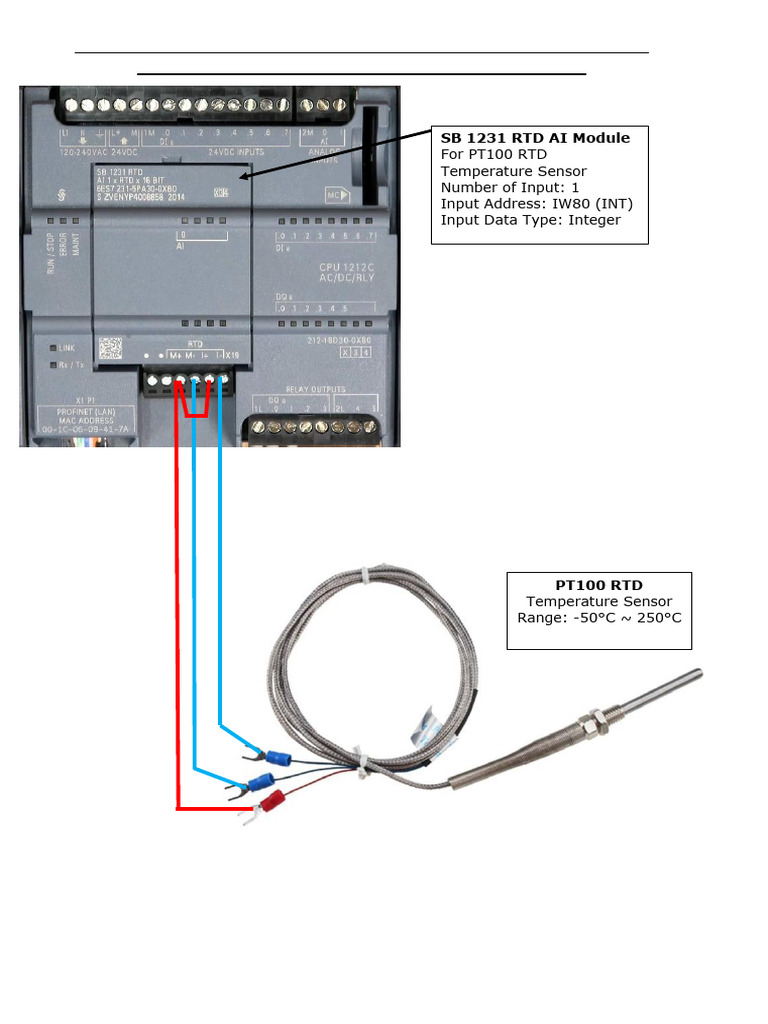

A. RTD 3-Wire Configuration

Teknisi harus memahami:

• Dua kabel untuk kompensasi lead resistance.
• Satu kabel referensi.
• AI module membaca perubahan resistance → dikonversi ke °C.
• Loose terminal → resistance fluktuatif → spike pembacaan.

Penjelasan Sistemik

RTD (umumnya PT100) bekerja berdasarkan perubahan resistansi terhadap temperatur:

• 0°C ≈ 100 ohm
• 100°C ≈ 138.5 ohm

AI module mengirim arus kecil konstan, membaca resistance, lalu melakukan konversi menjadi temperatur.

Jika terjadi:

• Terminal longgar
• Korosi pada screw terminal
• Kabel retak akibat vibrasi
• Open circuit intermittent

Maka resistance berubah mendadak → DCS membaca lonjakan suhu.

👉 Dalam sistem proteksi, perubahan resistansi sekecil beberapa ohm dapat menghasilkan lonjakan pembacaan puluhan derajat.

B. Bearing Housing & RTD Installation

Yang harus dipahami:

• Posisi RTD dekat outer race bearing.
• Jalur panas: friction → housing → sensor tip.
• Jika grease kurang → kenaikan suhu gradual, bukan instan.

👉 Spike instan dalam 1 menit jarang disebabkan oleh massa termal bearing.

Hubungan Diagram dengan Analisa Kegagalan

Secara fisik:

1. Gesekan meningkat → panas meningkat bertahap.
2. Bearing housing memiliki massa termal besar.
3. Tidak mungkin naik 50°C dalam 1 menit tanpa indikasi lain (vibration & load).

Jika temperatur naik dari 70°C ke 120°C dalam 60 detik tetapi:

• Vibration stabil
• Motor load stabil
• Tidak ada suara abnormal

Maka probabilitas terbesar adalah gangguan pada sistem pengukuran, bukan overheating nyata.

Baik. Saya lanjutkan sesuai outline dari Bab 5 sampai Bab 7 tanpa mengubah struktur.

5️⃣ Background & Failure Scenario

Waktu kejadian: 09:12

Equipment: Motor B – Pump Service Continuous Operation Kondisi operasi: Stabil (steady state)

Data DCS menunjukkan:

• Suhu normal sebelumnya: 70°C
• Dalam 1 menit naik ke: 120°C
• Motor load stabil di 82%
• Vibration tetap di 2.5 mm/s
• Tidak ada perubahan flow atau discharge pressure

Alarm muncul:

BEARING TEMP HIGH – MOTOR B

Operator mempertimbangkan shutdown darurat karena mendekati setpoint trip.

Analisa Awal Sistemik

Jika overheating nyata terjadi:

Root physical mechanism seharusnya:

Lubrikasi gagal → friction meningkat → panas meningkat → temperature naik gradual → vibration ikut naik

Namun data menunjukkan:

• Tidak ada kenaikan vibration
• Tidak ada perubahan load
• Kenaikan temperatur sangat cepat (spike)

👉 Secara fisik, massa termal bearing tidak memungkinkan lonjakan 50°C dalam 60 detik tanpa indikasi lain.

6️⃣ Symptom & Initial Finding

Apa yang terlihat:

• Alarm high temperature aktif.
• Operator panik dan bersiap melakukan shutdown.

Apa yang terukur:

• Nilai temperatur di DCS melonjak cepat.
• Motor current stabil.
• Vibration stabil.
• Tidak ada suara abnormal dari bearing housing.

Apa yang diasumsikan:

• Grease habis.
• Bearing mulai rusak.
• Perlu pembongkaran segera.

Evaluasi Data Awal

Jika grease habis:

• Temperatur naik bertahap.
• Vibration cenderung meningkat.
• Ada indikasi suara kasar.

Karena tidak ada korelasi tersebut, maka asumsi mechanical belum tervalidasi.

👉 Prinsip penting: Overheating nyata selalu memiliki korelasi parameter lain.

7️⃣ Possible Causes (Structured Hypothesis)

Investigasi dilakukan lintas disiplin.

A. Mechanical

Kemungkinan:

• Lubrikasi kurang → friction naik → panas meningkat.
• Bearing defect → metal contact → overheating.

Mekanisme fisik:

Gesekan meningkat → energi mekanik berubah menjadi panas → kenaikan temperatur gradual.

Ekspektasi data:

• Kenaikan bertahap.
• Vibration ikut meningkat.
• Motor load bisa sedikit naik.

B. Instrument

Kemungkinan:

• Terminal RTD longgar.
• Open circuit intermittent.
• Sensor insulation breakdown.
• Lead resistance berubah.

Mekanisme:

Perubahan resistansi loop → AI membaca suhu tinggi secara instan.

Ekspektasi data:

• Spike tiba-tiba.
• Tidak ada korelasi dengan vibration.
• Nilai bisa kembali normal tanpa intervensi mekanik.

C. Electrical

Kemungkinan:

• Noise dari VFD.
• Shield tidak ter-ground dengan benar.
• Ground loop.

Mekanisme:

Induksi elektromagnetik mempengaruhi sinyal resistif RTD → fluktuasi pembacaan.

D. Human Error

Kemungkinan:

• Salah reconnect setelah maintenance.
• Terminal tidak dikencangkan sesuai torque.
• Range atau konfigurasi salah di DCS.

Prinsip Investigasi

Jangan langsung membuka bearing housing.

Urutan berpikir:

1. Validasi korelasi parameter.
2. Eliminasi gangguan sinyal.
3. Verifikasi fisik sebelum pembongkaran mekanik.

👉 Troubleshooting berbasis sistem mencegah unnecessary shutdown dan potensi risiko keselamatan.

Baik. Saya lanjutkan sesuai outline dari Bab 8 – 10 tanpa perubahan struktur.

8️⃣ Step-by-Step Investigation Flow

Investigasi dilakukan secara sistematis untuk menghindari pembongkaran bearing yang tidak perlu.

1️⃣ Kumpulkan Data

• Review trend temperatur 24 jam terakhir.
• Bandingkan dengan trend vibration.
• Bandingkan dengan motor load.
• Periksa log alarm & waktu kejadian.

Hasil Analisa Awal:

• Tidak ada kenaikan gradual sebelum spike.
• Temperatur naik mendadak dari 70°C → 120°C.
• Vibration tetap stabil di 2.5 mm/s.
• Load stabil di 82%.

👉 Decision Point: Karena tidak ada perubahan parameter mekanik lain, indikasi awal mengarah ke sistem pengukuran.

2️⃣ Eliminasi Hipotesis Mechanical

Langkah:

• Ukur suhu housing menggunakan infrared thermometer.
• Rasakan perbedaan suhu secara fisik (tanpa menyentuh langsung).
• Dengarkan suara abnormal.

Hasil:

• Suhu housing aktual sekitar 72°C.
• Tidak ada perubahan vibration.
• Tidak ada noise abnormal.

👉 Kesimpulan sementara: overheating nyata tidak terjadi.

3️⃣ Verifikasi Lapangan (Instrument & Electrical)

Langkah:

• Periksa terminal RTD di Junction Box.
• Periksa terminal di marshalling panel.
• Ukur resistance RTD menggunakan multimeter.
• Bandingkan nilai dengan tabel PT100.

Contoh verifikasi:

• Jika terbaca 120°C, resistance seharusnya ≈ 147 ohm.
• Saat diukur, resistance fluktuatif antara 110–150 ohm saat kabel disentuh.

Ditemukan:

• Terminal screw tidak kencang.
• Saat dikencangkan, resistance stabil di ~119 ohm (≈ 70°C).

4️⃣ Konfirmasi Root Cause

Setelah terminal dikencangkan:

• DCS membaca kembali 71°C.
• Alarm hilang.
• Trend stabil.
• Tidak ada intervensi mekanik dilakukan.

👉 Konfirmasi: spike disebabkan oleh koneksi RTD tidak stabil.

9️⃣ Root Cause & Contributing Factor

Root Cause Teknis

Terminal RTD longgar menyebabkan fluktuasi resistansi pada loop 3-wire.

Root Physical Mechanism:

• Koneksi tidak rigid.
• Vibrasi mesin menyebabkan perubahan kontak.
• Resistansi berubah sesaat.
• AI module menginterpretasikan sebagai lonjakan temperatur.

Load Condition:

Mesin beroperasi normal.

Operational Trigger:

Vibrasi jangka panjang mengendurkan terminal screw.

System Consequence:

• False high temperature.
• Hampir terjadi trip motor.
• Potensi shutdown tidak perlu.
• Gangguan produksi.

Contributing Factor

• Tidak ada torque verification pada terminal panel.
• Tidak ada inspeksi periodik Junction Box.
• Tidak ada audit pasca maintenance.
• Tidak ada baseline trend review setelah pekerjaan wiring.

🔟 Reference to Standard & Gap Analysis

Menurut API 670 – Machinery Protection System:

• Sensor harus terpasang dengan integritas mekanis dan elektris.
• Wiring harus diverifikasi secara periodik.
• Sistem proteksi harus kredibel dan bebas dari nuisance alarm.

Best Practice Industri:

• Gunakan ferrule crimping untuk terminal RTD.
• Gunakan torque screwdriver sesuai spesifikasi.
• Shield grounding satu sisi untuk mencegah noise.
• Dokumentasikan baseline resistance.

Gap yang Ditemukan

Implikasi Sistem

Jika sistem proteksi sering menghasilkan false alarm:

• Operator kehilangan kepercayaan pada alarm.
• Saat overheating nyata terjadi, alarm bisa diabaikan.
• Risiko eskalasi kegagalan meningkat.

👉 Reliability tidak hanya soal komponen, tetapi integritas sistem pengukuran.

🔟 Reference to Standard & Gap Analysis

Menurut API 670, sistem proteksi temperatur harus:

• Menggunakan sensor yang terpasang baik.
• Memastikan integritas wiring.
• Memiliki alarm & trip setting terverifikasi.

Best practice:

• Gunakan ferrule crimping.
• Shield grounding satu sisi.
• Torque terminal sesuai rekomendasi.

Gap yang ditemukan:

• Tidak ada checklist torque terminal.
• Tidak ada prosedur inspeksi koneksi setelah shutdown besar.

1️⃣1️⃣ Corrective & Preventive Action

Immediate Action

• Kencangkan ulang terminal RTD sesuai torque rekomendasi.
• Verifikasi resistance RTD dengan multimeter.
• Bandingkan pembacaan dengan infrared thermometer.
• Reset alarm setelah nilai stabil.
• Dokumentasikan nilai aktual sebagai referensi.

Tujuan immediate action: Mengembalikan akurasi sistem pengukuran dan mencegah trip tidak perlu.

Permanent Fix

• Tambahkan torque specification untuk terminal RTD pada SOP panel inspection.
• Gunakan ferrule crimping untuk koneksi kabel.
• Ganti terminal konvensional dengan spring terminal untuk area vibrasi tinggi.
• Tambahkan label identifikasi kabel untuk mencegah kesalahan reconnect.

Tujuan permanent fix: Menghilangkan akar penyebab fluktuasi resistansi akibat koneksi tidak stabil.

System Improvement

• Tambahkan delay alarm 5–10 detik untuk mencegah spike sesaat memicu reaksi berlebihan.
• Integrasikan inspeksi wiring RTD ke program reliability.
• Lakukan audit alarm bulanan untuk mendeteksi pola spike berulang.
• Edukasi operator tentang korelasi temperature–vibration–load.

Tujuan system improvement: Meningkatkan kredibilitas machinery protection system.

Monitoring Plan

• Trend temperatur selama 7 hari pasca perbaikan.
• Verifikasi kestabilan resistance saat inspeksi berikutnya.
• Audit seluruh terminal RTD pada equipment sejenis.
• Bandingkan tren sebelum & sesudah perbaikan.

Indikator keberhasilan:

• Tidak ada spike instan berulang.
• Tidak ada alarm tanpa korelasi parameter lain.
• Trend stabil terhadap load.

1️⃣2️⃣ Risk & Safety Reflection

Potensi Bahaya Terbesar

Jika Overheating Nyata Diabaikan:

Lubrikasi gagal → friction meningkat → bearing seizure → shaft lock → motor trip mendadak → potensi arc flash di MCC akibat inrush restart → seal failure → kebocoran fluida proses.

Eskalasi ini dapat berujung pada:

• Loss of containment
• Fire hazard (untuk fluida hidrokarbon)
• Downtime besar

Jika False Spike Tidak Diverifikasi:

• Nuisance trip.
• Thermal stress akibat start–stop berulang.
• Pressure surge upstream.
• Operator kehilangan kepercayaan pada alarm.

Risiko Saat Investigasi

• Rotating hazard dekat shaft & coupling.
• Panel energized (24 VDC / 220 VAC).
• Risiko short circuit saat pengukuran resistance.

Permit yang Relevan

• Electrical work permit.
• LOTO jika membuka panel daya.
• Work permit area rotating equipment.

👉 Kesalahan diagnosis dapat menciptakan risiko yang sama besar dengan kerusakan mekanik itu sendiri.

1️⃣3️⃣ Data Interpretation & Trend Awareness

Parameter Penting

• Bearing temperature (°C)
• Motor current (A)
• Vibration RMS (mm/s)
• Load (%)

Pola Trend yang Harus Dipahami

Mechanical Issue:

• Kenaikan gradual.
• Berkorelasi dengan load.
• Biasanya diikuti kenaikan vibration.

Sensor Issue:

• Spike tajam.
• Tidak berkorelasi dengan vibration.
• Nilai bisa kembali normal setelah intervensi wiring.

Early Warning Indicator

• Fluktuasi kecil sebelum spike besar.
• Nilai berubah saat kabel disentuh.
• Perubahan tidak konsisten dengan beban mesin.

Prinsip Diagnostik Sistem

Temperature tidak boleh dianalisa secara terisolasi.

Gunakan pendekatan:

Temperature + Vibration + Load + Proses = Diagnosis Valid

Jika satu parameter menyimpang tetapi yang lain stabil, fokus pada sistem pengukuran terlebih dahulu.

1️⃣4️⃣ Competency Mapping

1️⃣5️⃣ Discussion Question (Toolbox Use)

1. Mengapa massa termal bearing membuat spike instan jarang terjadi secara fisik?
2. Bagaimana cara memastikan spike bukan akibat noise VFD?
3. Apa dampak produksi jika trip terjadi akibat sensor error?

Tujuan diskusi: Meningkatkan kemampuan berpikir lintas disiplin dan berbasis data.

1️⃣6️⃣ Key Takeaway

• Spike instan jarang disebabkan overheating nyata.
• Selalu korelasikan suhu dengan vibration & load.
• RTD bekerja berbasis perubahan resistance.
• Terminal longgar dapat memicu false high reading.
• Jangan langsung bongkar bearing tanpa validasi data.
• Trend analysis adalah alat diagnosis utama.
• Troubleshooting harus lintas disiplin & berbasis sistem.
