0. Executive Summary: Decisions Before Equations

Orifice plate tampak sederhana: sebuah plate dengan bore untuk membatasi atau mengukur aliran. Namun, kesalahan paling mahal dalam desain biasanya bukan berasal dari aritmetika, melainkan dari pemilihan model fisik yang salah sebelum perhitungan dimulai.

Lubang pada plate tidak otomatis berarti sistem tersebut dapat dihitung sebagai standard orifice plate flowmeter. Fungsi komponen, geometri bore, jenis fluida, kondisi tekanan, dan target desain harus diklasifikasikan terlebih dahulu.

Rendering diagram...

0.1 Tiga kategori yang tidak boleh dicampur

Kategori	Tujuan utama	Basis desain	Risiko utama bila salah model
Standard orifice plate flowmeter	Mengukur flow dengan ketidakpastian terkontrol	Differential-pressure metering standard	Error pengukuran dan kegagalan custody/accounting
Restriction orifice	Menurunkan tekanan atau membatasi flow	Pressure-loss, velocity, cavitation/choking, noise	Cavitation, sonic flow, noise, vibration, erosion
Small hole, short tube, diffuser, purge restrictor	Membatasi atau mendistribusikan flow melalui bore kecil	Korelasi empiris, calibration, vendor curve, atau CFD tervalidasi	Distribusi tidak seragam, fouling, plugging, error $C_d$ besar

0.2 Standard orifice plate flowmeter

Kategori ini digunakan ketika target utama adalah memperoleh laju alir dari differential pressure yang terukur. Persamaan standar hanya dapat digunakan apabila plate, bore, pipe, tapping, instalasi, dan kondisi operasi berada dalam batas penerapan metode yang dipilih.

Secara umum, mass flow untuk differential-pressure flowmeter dinyatakan sebagai:

\dot{m} = C , \varepsilon , A_o \sqrt{ \frac{2\rho_1 \Delta p} {1-\beta^4} }

dengan:

A_o = \frac{\pi d^2}{4}

dan:

\beta = \frac{d}{D}

Keterangan:

$\dot{m}$ = mass flow rate;
(C) = discharge coefficient;
$\varepsilon$ = expansibility factor;
$A_o$ = luas bore;
$\rho_1$ = densitas fluida pada kondisi upstream;
$\Delta p$ = differential pressure pada tapping yang didefinisikan;
(d) = bore diameter;
(D) = internal pipe diameter.

Nilai (C) bukan konstanta universal. Untuk standard metering, nilainya berasal dari korelasi yang hanya berlaku bila persyaratan geometri, tapping arrangement, Reynolds number, beta ratio, dan kondisi instalasi dipenuhi. Prinsip ini merupakan dasar ISO 5167 dan ASME MFC-3M. [R1][R2]

0.3 Restriction orifice untuk pressure reduction

Restriction orifice digunakan ketika target utamanya adalah membatasi flow atau menghasilkan pressure drop tertentu. Akurasi flow measurement mungkin tetap diperlukan, tetapi bukan fungsi utama plate.

Untuk preliminary hydraulic screening pada liquid inkompresibel, pressure loss dapat ditulis sebagai:

\Delta p = K \frac{\rho V^2}{2}

dengan:

(K) = total loss coefficient;
$\rho$ = densitas fluida;
(V) = velocity yang basisnya harus didefinisikan secara konsisten, misalnya pipe velocity atau bore velocity.

Pada desain restriction orifice, engineer harus mengevaluasi lebih dari sekadar target $\Delta p$ :

minimum pressure pada vena contracta;
cavitation atau flashing untuk liquid;
choking untuk gas atau steam;
jet velocity dan Mach number;
permanent pressure loss;
acoustic noise;
vibration dan fatigue;
erosion;
kemungkinan penggunaan multi-stage restriction.

0.4 Small hole, short tube, diffuser, dan purge restrictor

Bore kecil dengan plate relatif tebal tidak selalu berperilaku seperti thin sharp-edge orifice. Pada kasus tersebut, entrance loss, friction di dalam bore, exit loss, burr, surface finish, dan variasi machining dapat mengubah flow secara signifikan.

Untuk short tube atau bore kecil, hubungan praktis dapat ditulis:

Q = C_d A_o \sqrt{ \frac{2\Delta p}{\rho} }

Namun, nilai $C_d$ harus diperlakukan sebagai fungsi dari kondisi aktual:

C_d = f \left( \mathrm{Re}_{bore}, \frac{t}{d}, \text{edge condition}, \text{roughness}, \text{pressure ratio} \right)

Persamaan tersebut dapat digunakan untuk estimasi awal, tetapi desain final perlu didukung oleh salah satu atau kombinasi berikut:

korelasi empiris yang relevan;
vendor performance curve;
calibration test;
test rig;
CFD yang diverifikasi dan divalidasi terhadap data eksperimen.

0.5 Kapan persamaan ISO/ASME dapat dipakai

Persamaan standard differential-pressure metering dapat dipakai bila seluruh kondisi berikut dipenuhi:

Tujuan utamanya adalah pengukuran flow, bukan semata-mata pressure reduction.
Pipa berbentuk circular conduit dan mengalir penuh.
Fluida satu fase pada kondisi yang dapat didefinisikan.
Geometri plate, bore, dan pipe dapat diukur serta memenuhi toleransi metode.
Jenis pressure tapping sesuai dengan korelasi yang dipakai.
Beta ratio dan Reynolds number berada dalam rentang penerapan standar.
Upstream flow profile dan straight run memenuhi persyaratan atau menggunakan flow conditioner yang sesuai.
Plate tidak aus, burr, tererosi, atau terhalang gasket.
Data tekanan, temperatur, densitas, dan viskositas tersedia pada basis yang benar.

Apabila salah satu kondisi tersebut tidak terpenuhi, hasil tetap dapat dihitung, tetapi tidak boleh otomatis disebut sebagai hasil “sesuai ISO” atau “sesuai ASME”.

0.6 Kapan korelasi empiris, vendor data, pengujian, atau CFD diperlukan

Metode non-standar diperlukan bila salah satu kondisi berikut terjadi:

Kondisi	Metode yang lebih tepat
Bore kecil dengan $t/d$ besar	Korelasi short tube atau calibration test
Multi-hole diffuser	Vendor curve, flow-balance test, atau CFD tervalidasi
Gas dengan pressure ratio tinggi	Compressible-flow model dan choking check
Liquid dekat vapor pressure	Cavitation/flashing model
High-velocity gas restriction	Noise, Mach number, vibration, dan fatigue assessment
Geometri eksentrik atau plate aus	Inspection, recalibration, atau CFD screening
Manifold dengan banyak cabang	Network calculation dan CFD bila diperlukan
Slurry atau fluida abrasif	Erosion assessment dan empirical field data

0.7 Kesalahan desain yang paling mahal

Menggunakan $C_d = 0{,}61$ secara universal

Nilai sekitar 0,61 sering diasosiasikan dengan thin sharp-edge orifice pada kondisi tertentu. Nilai tersebut tidak dapat digunakan secara otomatis untuk thick plate, short tube, rounded inlet, micro-orifice, diffuser, atau plate yang mengalami wear.

Mengabaikan expansibility pada gas

Untuk gas, densitas berubah ketika tekanan menurun. Mengabaikan expansibility dapat menghasilkan error flow yang material, khususnya ketika $\Delta p$ tidak kecil terhadap tekanan absolut upstream.

Menyamakan measured DP dengan permanent pressure loss

Differential pressure pada tapping bukan selalu sama dengan pressure loss permanen sistem.

\Delta p_{\mathrm{measured}} \neq \Delta p_{\mathrm{permanent}}

Sebagian tekanan dapat pulih setelah vena contracta. Besarnya recovery bergantung pada geometri dan kondisi aliran.

Menggunakan $t/d$ sebagai satu-satunya dasar klasifikasi

Rasio $t/d$ penting, tetapi tidak cukup. Engineer juga harus menilai edge radius, bore finish, bore length, beta ratio, Reynolds number, pressure ratio, dan kondisi upstream.

Mengabaikan cavitation, choking, noise, erosion, dan plugging

Risiko ini dapat menyebabkan kegagalan fungsi walaupun perhitungan debit tampak benar. Restriction orifice yang memenuhi target flow tetapi menimbulkan cavitation, sonic jet, atau plugging bukan desain yang dapat diterima.

Kembali ke Atas

1. Scope, Intended Use, and Explicit Exclusions

1.1 Tujuan artikel

Artikel ini adalah panduan engineering untuk:

preliminary design;
independent checking;
troubleshooting;
review calculation package;
penilaian kelayakan model;
penentuan kebutuhan test, vendor data, atau CFD.

Artikel ini tidak dimaksudkan untuk menggantikan standar, datasheet proyek, spesifikasi owner, atau approval authority. Bila hasil perhitungan digunakan untuk custody transfer, billing, safety-critical pressure reduction, blowdown, atau equipment protection, desain harus diverifikasi terhadap standar dan prosedur proyek yang berlaku.

1.2 Intended use

Artikel ini paling sesuai untuk engineer yang perlu menjawab pertanyaan berikut:

Apakah plate ini flowmeter atau restriction device?
Apakah persamaan standard-orifice masih valid?
Apakah bore kecil ini lebih tepat diperlakukan sebagai short tube?
Apakah gas berpotensi choking?
Apakah liquid berpotensi cavitation atau flashing?
Apakah permanent pressure loss dapat diterima?
Apakah hasil CFD dapat dipercaya untuk keputusan desain?
Apakah plate yang terpasang masih sesuai dengan calculation basis?

1.3 Batas penggunaan utama

Panduan ini berlaku terutama untuk kondisi berikut.

Parameter	Batas penggunaan utama
Regime operasi	Steady atau quasi-steady flow
Geometri pipa	Circular pipe atau conduit dengan internal diameter terdefinisi
Kondisi pipa	Terisi penuh untuk liquid flowmeter dan liquid restriction
Fase fluida	Satu fase pada titik evaluasi utama
Plate	Geometri bore, thickness, edge, dan posisi dapat diukur
Properti fluida	Tekanan, temperatur, densitas, dan viskositas tersedia
Instrumentasi	Differential pressure dan pressure tapping dapat diidentifikasi
Tujuan desain	Metering, restriction, distribution, balancing, atau purge yang jelas

Untuk fluida inkompresibel, continuity dapat ditulis:

Q = A V

Untuk analisis mass flow yang lebih umum:

\dot{m} = \rho A V

Nilai densitas harus memakai kondisi proses yang sesuai. Untuk gas, engineer harus memastikan apakah flow rate dinyatakan sebagai actual volumetric flow, standard volumetric flow, normal volumetric flow, atau mass flow.

1.4 Data minimum sebelum memulai perhitungan

Perhitungan tidak boleh dimulai hanya dari bore diameter dan target flow. Data minimum berikut diperlukan.

Kelompok data	Data minimum
Process	Flow minimum, normal, maksimum; pressure; temperature; fluid composition
Fluid properties	Density, viscosity; vapor pressure untuk liquid; (Z) dan (k) untuk gas bila relevan
Pipe	Actual internal diameter, material, schedule, roughness bila dibutuhkan
Plate	Bore diameter, thickness, bevel, edge condition, concentricity, material
Installation	Tapping type, upstream fittings, straight run, valve position, flow conditioner
Design duty	Metering accuracy, target DP, allowable permanent loss, noise, plugging tolerance
Mechanical	Pressure rating, corrosion allowance, erosion risk, support arrangement

1.5 Explicit exclusions

Bagian berikut berada di luar scope standard calculation dan memerlukan penilaian khusus.

Multiphase flow

Pada gas-liquid, liquid-solid, atau gas-liquid-solid flow, pressure drop dan differential pressure tidak dapat diinterpretasikan dengan persamaan satu fase secara langsung. Slip velocity, phase distribution, entrainment, segregation, dan intermittent flow dapat mendominasi hasil.

Slurry atau fluida abrasif

Slurry dapat menyebabkan bore enlargement, edge rounding, plugging, dan perubahan $C_d$ sepanjang umur operasi. Untuk kondisi ini, material selection dan erosion life dapat menjadi lebih penting daripada akurasi initial sizing.

Pulsating flow

Pulsasi dari reciprocating pump, compressor, atau control valve dapat menyebabkan DP transmitter membaca nilai yang tidak merepresentasikan mean flow secara akurat. Damping, averaging, dan dynamic response harus dianalisis.

Viskositas sangat tinggi

Pada Reynolds number rendah, korelasi turbulent-flow tidak dapat digunakan tanpa koreksi atau validasi. Laminar dan transitional flow dapat menyebabkan $C_d$ berubah substansial.

Gas dekat kondisi choking

Untuk gas, kenaikan pressure drop tidak selalu meningkatkan flow setelah critical pressure ratio tercapai. Kondisi ini memerlukan compressible-flow calculation.

Flashing liquid

Flashing berbeda dari cavitation. Pada flashing, cairan dapat berubah fase dan tidak sepenuhnya mengembun kembali downstream. Persamaan liquid satu fase tidak lagi cukup.

Diffuser multi-hole

Distribusi flow antar-lubang dapat tidak merata akibat pressure gradient di plenum, perbedaan elevasi, variasi diameter bore, dan interaksi bubble plume atau jet.

Micro-orifice atau bore sangat kecil

Pada bore kecil, burr, fouling, surface finish, dan toleransi diameter dapat menghasilkan perubahan flow yang jauh lebih besar daripada error instrumentasi.

Plate non-konsentris atau aus

Plate dengan eccentricity, erosion, pitting, edge rounding, atau gasket intrusion tidak lagi merepresentasikan geometri calculation basis. Inspection dan revalidation diperlukan sebelum menggunakan kembali hasil perhitungan awal.

Rendering diagram...

1.6 Prinsip konservatif

Apabila informasi geometri, process condition, atau standard applicability tidak lengkap, jangan meningkatkan keyakinan terhadap hasil hanya dengan menambah digit desimal pada spreadsheet.

Gunakan urutan keputusan berikut:

Identifikasi ketidakpastian terbesar.
Tentukan apakah ketidakpastian tersebut memengaruhi safety, accuracy, operability, atau equipment integrity.
Gunakan asumsi konservatif untuk screening awal.
Tentukan kebutuhan inspection, test, vendor data, atau CFD.
Dokumentasikan batas validitas hasil.

Kembali ke Atas

2. Application Classification: Metering atau Restriction?

Klasifikasi aplikasi adalah keputusan pertama yang menentukan model, data input, acceptance criteria, dan deliverable. Jangan memilih persamaan berdasarkan bentuk plate saja.

2.1 Decision tree utama

Rendering diagram...

Gunakan pertanyaan berikut sebagai minimum decision gate.

Pertanyaan	Konsekuensi desain
Apakah tujuan utama mengukur flow?	Gunakan differential-pressure metering method yang sesuai standar dan target uncertainty
Apakah tujuan utama menurunkan tekanan?	Gunakan restriction-orifice design method dengan cek permanent loss dan mechanical risk
Apakah bore kecil dan plate relatif tebal?	Perlakukan sebagai short tube atau calibrated restrictor, bukan otomatis thin orifice
Apakah fluida gas?	Wajib cek expansibility, pressure ratio, choking, velocity, noise, dan basis flow rate
Apakah liquid mendekati vapor pressure?	Wajib cek cavitation dan flashing pada area vena contracta
Apakah terdapat banyak hole?	Evaluasi plenum pressure gradient, flow balance, dan toleransi lubang
Apakah plate tidak sesuai drawing atau telah aus?	Lakukan inspection dan jangan gunakan calculation basis lama tanpa revalidation

2.2 Standard orifice plate flowmeter

Gunakan kategori ini bila keberhasilan desain diukur dari kualitas pengukuran flow.

Tujuan utama:

process monitoring;
control;
performance test;
mass balance;
allocation;
custody transfer, bila standar dan uncertainty requirement dipenuhi.

Deliverable minimum:

Deliverable	Isi minimum
Datasheet	Fluid, flow range, P/T, density, viscosity, pipe ID, bore, beta ratio
Calculation	Standard basis, tapping type, (C), $\varepsilon$ , Reynolds number, uncertainty
Installation drawing	Straight run, orientation, tapping location, transmitter location
Inspection requirement	Bore, edge, concentricity, plate thickness, gasket clearance
Commissioning record	Zero check, impulse-line check, transmitter calibration, plate orientation

Untuk kasus ini, permanent pressure loss tetap penting, tetapi bukan primary performance variable. Primary variable adalah flow uncertainty dan repeatability.

2.3 Restriction orifice

Gunakan kategori ini bila keberhasilan desain diukur dari kemampuan plate untuk menghasilkan pressure drop atau membatasi flow tanpa menciptakan risiko operasional yang tidak dapat diterima.

Aplikasi umum:

pump minimum-flow line;
bypass;
pressure reduction;
compressor recycle;
blowdown restriction;
equipment protection;
hydraulic balancing.

Deliverable minimum:

Deliverable	Isi minimum
Process design basis	Flow, upstream/downstream pressure, temperature, fluid properties
Hydraulic calculation	Target $\Delta p$ , permanent loss, velocity, restriction coefficient
Risk assessment	Cavitation, flashing, choking, noise, vibration, erosion
Mechanical specification	Material, thickness, pressure rating, holder arrangement
Operating limits	Minimum/maximum flow, pressure ratio, inspection interval

Untuk restriction service, akurasi flow mungkin hanya secondary requirement. Namun, pressure drop, noise, durability, dan operability harus dianalisis lebih ketat.

2.4 Small hole, short tube, diffuser, dan purge restrictor

Gunakan kategori ini ketika bore sangat kecil, plate relatif tebal, atau terdapat banyak lubang yang mendistribusikan flow.

Aplikasi umum:

aeration diffuser;
purge gas restrictor;
calibration leak path;
pneumatic restrictor;
sparger;
gas distribution plate;
multi-hole balancing plate.

Deliverable minimum:

Deliverable	Isi minimum
Geometry specification	Diameter tiap hole, thickness, hole pattern, pitch, roughness, tolerance
Flow basis	Flow per hole, total flow, actual/standard gas basis, pressure drop
Distribution check	Plenum pressure map, elevation effect, hole-to-hole variation
Validation plan	Vendor curve, test data, calibration, CFD validation
Maintainability review	Fouling, plugging, cleaning method, replacement philosophy

Untuk multi-hole plate, total flow tidak selalu dapat dihitung secara aman hanya dengan:

Q_{\mathrm{total}} = N Q_{\mathrm{hole}}

Hubungan tersebut baru layak digunakan bila setiap hole menerima differential pressure yang hampir sama dan memiliki geometri serta kondisi aliran yang setara.

2.5 Klasifikasi berdasarkan fungsi, bukan hanya bentuk

Dua plate dapat memiliki bore diameter yang sama, tetapi memerlukan metode berbeda.

Kondisi	Plate A	Plate B	Konsekuensi
Fungsi	Flowmeter	Pressure reduction	Model dan acceptance criteria berbeda
Fluida	Water	Natural gas	Gas memerlukan expansibility dan choking check
Geometri	Thin, sharp-edge	Thick bore	$C_d$ dan loss behavior dapat berbeda
Instalasi	Flange taps, straight run memadai	Dekat control valve	Standard metering correlation mungkin tidak berlaku
Output desain	Flow uncertainty	Permanent loss, noise, durability	Deliverable tidak sama

2.6 Output desain per aplikasi

Flowmeter

Output yang harus tersedia:

range flow minimum, normal, dan maksimum;
beta ratio;
DP pada tiap flow point;
pressure tapping arrangement;
discharge coefficient basis;
expansibility factor untuk gas;
uncertainty budget;
straight-run requirement;
installation and inspection drawing.

Restriction orifice

Output yang harus tersedia:

required pressure drop;
permanent pressure loss;
pressure profile;
bore velocity;
cavitation/flashing assessment untuk liquid;
choking/noise assessment untuk gas;
erosion and material assessment;
plate and holder mechanical specification.

Diffuser

Output yang harus tersedia:

total gas flow;
flow per hole;
diameter dan thickness tiap hole;
hole pattern;
plenum pressure distribution;
bubble distribution requirement;
plugging risk;
calibration basis atau vendor curve.

Purge line

Output yang harus tersedia:

minimum purge flow;
maximum purge flow;
pressure available;
gas basis;
restriction geometry;
plugging tolerance;
isolation and maintenance arrangement.

Blowdown

Output yang harus tersedia:

depressurization target;
upstream pressure dan temperature;
backpressure;
compressible flow basis;
choking condition;
noise and vibration assessment;
material temperature limitation;
downstream disposal capacity.

Compressor recycle

Output yang harus tersedia:

normal dan upset flow;
compressor operating envelope;
pressure ratio;
gas composition;
transient behavior;
acoustic and vibration risk;
valve-orifice interaction.

Aeration manifold

Output yang harus tersedia:

total airflow;
airflow per diffuser or per hole;
manifold pressure loss;
pressure balance;
submergence head;
hole tolerance;
fouling and cleaning strategy;
oxygen-transfer or mixing performance requirement.

2.7 Engineering rule sebelum menghitung

Sebelum memasukkan angka ke spreadsheet, nyatakan satu kalimat desain berikut:

“Komponen ini adalah [flowmeter / restriction orifice / short tube / diffuser / purge restrictor] untuk [fluida] pada [rentang operasi], dan keberhasilan desain ditentukan oleh [akurasi flow / target pressure reduction / flow distribution / safety limit].”

Kalimat tersebut memaksa calculation package memiliki basis yang dapat direview. Bila kalimat ini belum dapat ditulis dengan jelas, model belum boleh dipilih.

Rujukan Bab 0–2

[R1] ISO 5167-1, Measurement of Fluid Flow by Means of Pressure Differential Devices Inserted in Circular Cross-Section Conduits Running Full — Part 1: General Principles and Requirements. Gunakan edisi yang berlaku pada proyek.
[R2] ISO 5167-2, Measurement of Fluid Flow by Means of Pressure Differential Devices Inserted in Circular Cross-Section Conduits Running Full — Part 2: Orifice Plates. Gunakan edisi yang berlaku pada proyek.
[R3] ASME MFC-3M, Measurement of Fluid Flow in Pipes Using Orifice, Nozzle, and Venturi.
[R4] Crane Co., Flow of Fluids Through Valves, Fittings and Pipe, Technical Paper No. 410.
[R5] I. E. Idelchik, Handbook of Hydraulic Resistance.
[R6] ASME V&V 20, Standard for Verification and Validation in Computational Fluid Dynamics and Heat Transfer.

Kembali ke Atas

Berikut lanjutan naskah Bab 3–4, dengan basis struktur dari draft sebelumnya.

3. Geometry, Tolerances, and Inspection Requirements

Geometri orifice plate bukan sekadar informasi pada fabrication drawing. Setiap dimensi menentukan area aliran, pola separasi, lokasi vena contracta, discharge coefficient, pressure loss, dan—untuk flowmeter—validitas korelasi yang digunakan.

Kesalahan kecil pada bore, edge, posisi plate, atau gasket dapat mengubah karakteristik flow secara material. Karena itu, geometry control harus diperlakukan sebagai bagian dari desain hidrolik dan metrologi, bukan hanya quality-control mekanis.

3.1 Definisi geometri

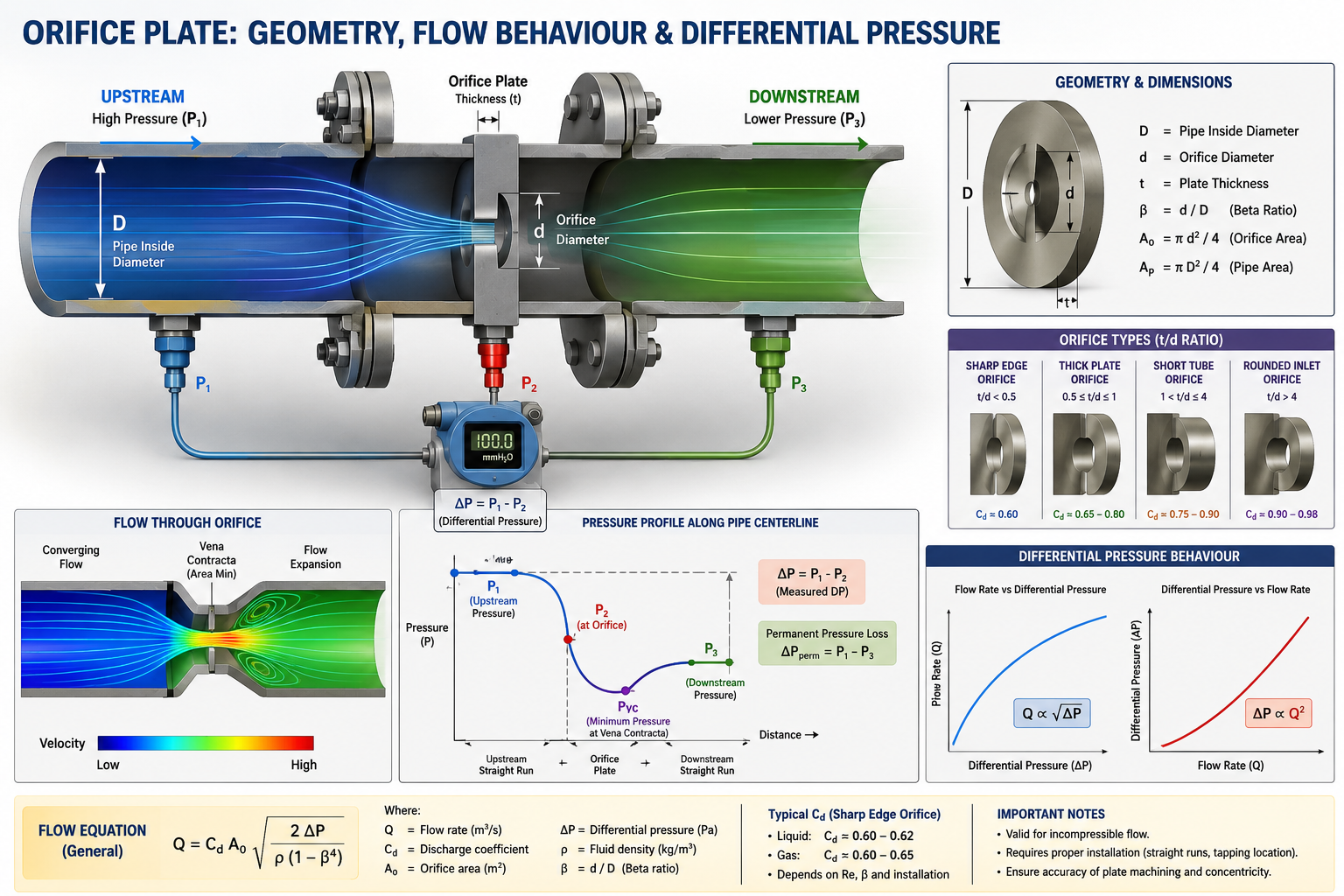

Rendering diagram...

Pipe internal diameter, (D)

(D) adalah internal diameter aktual pipa pada lokasi plate, bukan nominal pipe size, outside diameter, atau schedule number.

A_p = \frac{\pi D^2}{4}

Pada standard differential-pressure metering, definisi dan metode pengukuran (D) harus konsisten dengan standard calculation method yang digunakan. Perubahan akibat lining, corrosion, deposit, ovality, atau temperatur dapat mengubah beta ratio dan hasil flow calculation.

Bore diameter, (d)

Bore diameter adalah diameter lubang aliran pada plate.

A_o = \frac{\pi d^2}{4}

Karena luas bore berbanding dengan kuadrat diameter:

A_o \propto d^2

maka error kecil pada bore dapat menghasilkan error flow yang material.

Untuk perubahan kecil:

\frac{\Delta A_o}{A_o} \approx 2 \frac{\Delta d}{d}

Sebagai contoh, perubahan bore sebesar 1% dapat menghasilkan perubahan area sekitar 2%. Untuk restriction, perubahan tersebut dapat mengubah pressure drop. Untuk flowmeter, perubahan tersebut dapat langsung memengaruhi hasil flow calculation.

Beta ratio, $\beta$

Beta ratio didefinisikan sebagai:

\beta = \frac{d}{D}

Hubungan antara area bore dan area pipa adalah:

\frac{A_o}{A_p} = \beta^2

Beta ratio memengaruhi:

differential pressure pada flow tertentu;
sensitivity transmitter;
permanent pressure loss;
discharge coefficient correlation;
uncertainty;
pressure recovery;
kemungkinan cavitation atau noise pada service tertentu.

Beta ratio tidak boleh dihitung menggunakan nominal pipe diameter apabila calculation method membutuhkan actual internal diameter.

Plate thickness, (t)

Plate thickness adalah ketebalan fisik plate. Nilai ini penting, tetapi tidak selalu sama dengan panjang efektif aliran di dalam bore.

Rasio awal yang sering diperiksa adalah:

\frac{t}{d}

Rasio ini membantu mengidentifikasi apakah geometri cenderung menyerupai thin plate atau short tube. Namun, rasio tersebut bukan satu-satunya parameter penentu model.

Effective bore length, $L_e$

Effective bore length adalah panjang bagian bore yang secara nyata memberikan tahanan aliran. Nilainya dapat berbeda dari ketebalan total plate karena adanya bevel, chamfer, counterbore, atau rounded entrance.

Untuk bore silindris tanpa bevel yang signifikan, pendekatan awal dapat menggunakan:

L_e \approx t

Namun, pendekatan tersebut tidak boleh dipakai secara otomatis untuk plate dengan bevel, counterbore, atau profil inlet khusus.

Pada short tube, rasio berikut biasanya lebih relevan daripada thickness nominal saja:

\frac{L_e}{d}

Upstream edge radius, $r_e$

Upstream edge radius menentukan apakah aliran mengalami pemisahan tajam di sisi masuk bore atau memasuki bore secara lebih gradual.

Untuk sharp-edge orifice, upstream edge harus mempertahankan kondisi tajam sesuai basis desain. Edge yang mengalami rounding akibat polishing, corrosion, erosion, atau handling dapat mengubah contraction dan discharge coefficient.

Parameter yang lebih bermakna adalah:

\frac{r_e}{d}

Semakin besar nilai relatif radius edge, semakin besar kemungkinan karakteristik aliran bergeser dari sharp-edge behavior menuju rounded-inlet behavior.

Downstream bevel

Bevel umumnya ditempatkan pada sisi downstream untuk mempertahankan upstream edge sebagai reference edge.

Parameter bevel yang perlu dicatat:

bevel angle;
bevel length;
residual cylindrical bore length;
arah bevel;
diameter bore pada upstream face;
kondisi transisi antara bore dan bevel.

Bevel bukan sekadar detail manufaktur. Bevel yang salah arah atau terlalu jauh masuk ke upstream side dapat mengubah karakteristik entrance flow.

Bore roughness

Roughness bore menjadi penting terutama untuk:

short tube;
bore kecil;
high-viscosity fluid;
low-Reynolds-number flow;
service dengan fouling;
plate hasil drilling atau additive manufacturing.

Secara umum, roughness dapat dinyatakan sebagai:

\frac{\varepsilon}{d}

dengan:

$\varepsilon$ = characteristic bore roughness;
(d) = bore diameter.

Pada thin sharp-edge orifice, bore roughness mungkin tidak dominan dibandingkan edge condition. Pada short tube, roughness dapat menambah friction loss secara signifikan.

Concentricity

Concentricity menunjukkan kesesuaian posisi center bore terhadap centerline pipe.

Eksentrisitas dapat ditulis secara sederhana sebagai:

e = \text{jarak antara sumbu bore dan sumbu pipe}

Rasio pemeriksaan yang berguna adalah:

\frac{e}{D}

Eksentrisitas menyebabkan distribusi kecepatan tidak simetris, sehingga vena contracta, pressure profile, dan differential pressure dapat berubah. Pada flowmeter standar, kondisi ini dapat menurunkan validitas correlation basis.

Flatness

Plate flatness menentukan apakah plate dapat terpasang tegak lurus dan rata terhadap sealing surface.

Plate yang melengkung dapat menyebabkan:

sealing tidak merata;
gasket intrusion;
misalignment;
perubahan orientasi edge;
leakage;
local stress concentration.

Flatness perlu diperiksa terutama pada plate tipis, diameter besar, high-pressure service, dan plate yang pernah mengalami differential-pressure loading tinggi.

Gasket intrusion

Gasket tidak boleh masuk ke bore atau mengubah effective flow area.

Kondisi yang harus dipastikan bukan hanya:

D_{\text{gasket}} > d

tetapi juga bahwa gasket:

berada konsentris terhadap bore;
tidak terjepit masuk ke flow path;
tidak mengalami cold flow atau extrusion;
tidak menutup sebagian upstream edge;
tidak menghasilkan langkah $_step_$ pada internal pipe wall.

Jika gasket mengurangi area efektif, maka:

A_{\text{effective}} < A_o

Akibatnya, flow, pressure drop, dan discharge coefficient dapat berubah dari basis desain.

Ringkasan parameter geometri

Parameter	Simbol	Dampak utama
Pipe internal diameter	(D)	Beta ratio, pipe velocity, standard applicability
Bore diameter	(d)	Area aliran, flow capacity, DP
Beta ratio	$\beta$	DP, pressure loss, coefficient correlation
Plate thickness	(t)	Klasifikasi awal thin plate atau short tube
Effective bore length	$L_e$	Friction loss dalam bore
Edge radius	$r_e$	Separation, contraction, $C_d$
Bore roughness	$\varepsilon$	Friction dan repeatability short tube
Eccentricity	(e)	Asimetri profile dan measurement error
Gasket intrusion	—	Effective area dan flow disturbance

3.2 Mengapa $t/d$ bukan satu-satunya klasifikasi

Rasio:

\frac{t}{d}

adalah screening parameter yang berguna, tetapi tidak cukup untuk memilih model akhir atau menetapkan nilai $C_d$ .

Sebagai contoh, dua plate dengan nilai $t/d$ sama dapat menunjukkan karakteristik yang berbeda apabila satu plate memiliki sharp upstream edge dan plate lain memiliki rounded entrance, burr, bevel yang salah arah, atau bore roughness tinggi.

Model aktual harus mempertimbangkan lebih dari satu parameter:

C_d = f \left( \mathrm{Re}, \beta, \frac{t}{d}, r_e, \text{roughness}, \text{edge condition} \right)

Untuk analisis yang lebih lengkap, hubungan tersebut dapat diperluas menjadi:

C_d = f \left( \mathrm{Re}_{pipe}, \mathrm{Re}_{bore}, \beta, \frac{L_e}{d}, \frac{r_e}{d}, \frac{\varepsilon}{d}, \text{edge condition}, \frac{P_2}{P_1}, M \right)

dengan:

$\mathrm{Re}_{pipe}$ = Reynolds number berbasis diameter pipa;
$\mathrm{Re}_{bore}$ = Reynolds number berbasis diameter bore;
$P_2/P_1$ = pressure ratio untuk gas;
(M) = Mach number lokal, bila relevan.

Apa yang dapat disimpulkan dari $t/d$

Kondisi	Interpretasi awal
$t/d$ kecil dan upstream edge tajam	Kandidat thin sharp-edge plate
$t/d$ menengah	Perlu evaluasi edge, bore length, dan empirical correlation
$t/d$ besar	Kandidat short tube atau long-bore restriction
Bore kecil dengan $t/d$ besar	Risiko sensitivity terhadap machining, roughness, dan fouling meningkat

Apa yang tidak dapat disimpulkan dari $t/d$

Rasio $t/d$ tidak dapat membuktikan bahwa:

plate memenuhi standard-orifice geometry;
nilai $C_d$ tertentu dapat digunakan;
bore memiliki sharp edge;
entrance radius dapat diabaikan;
flow berada pada turbulent regime;
gas tidak mengalami choking;
liquid tidak mengalami cavitation;
multi-hole diffuser akan membagi flow secara merata.

Pernyataan bahwa plate dengan $t/d$ besar otomatis merupakan “rounded inlet restriction” juga tidak tepat. Rounded inlet ditentukan oleh profil dan radius entrance, bukan hanya oleh ketebalan plate.

Dua Reynolds number yang harus dibedakan

Untuk standard flowmeter, Reynolds number pipa sering menjadi parameter utama:

\mathrm{Re}_{pipe} = \frac{\rho V_{pipe} D}{\mu}

dengan:

V_{pipe} = \frac{Q}{A_p}

Untuk short tube atau bore kecil, Reynolds number bore juga harus dihitung:

\mathrm{Re}_{bore} = \frac{\rho V_{bore} d}{\mu}

dengan:

V_{bore} = \frac{Q}{A_o}

Bore velocity dapat jauh lebih tinggi daripada pipe velocity. Karena itu, sebuah sistem dapat memiliki $\mathrm{Re}_{pipe}$ yang tampak moderat, tetapi menunjukkan karakter aliran yang berbeda di dalam bore.

3.3 Fabrication and field inspection

Inspection harus memastikan bahwa plate yang terpasang sama dengan geometri yang dipakai pada calculation package.

Tidak cukup hanya memeriksa bore diameter nominal. Plate harus diperiksa sebagai satu kesatuan: bore, edge, thickness, bevel, centering, material, orientation, dan traceability.

Inspection hold points

Tahap	Fokus pemeriksaan
Sebelum machining	Drawing revision, material, bore requirement, orientation
Setelah machining	Bore, edge, thickness, bevel, burr, roughness bila relevan
Sebelum dispatch	Tagging, material certificate, inspection record, preservation
Sebelum installation	Plate orientation, flange condition, gasket, centering
Saat commissioning	Tapping line, transmitter configuration, leak check, as-built verification

Acceptance checklist

Item	Metode pemeriksaan	Catatan acceptance
Bore diameter	Internal micrometer, pin gauge, bore gauge, atau optical measurement	Ukur pada beberapa arah dan catat minimum, maksimum, serta rata-rata
Bore circularity	Bandingkan hasil beberapa arah pengukuran	Ovality dapat mengubah effective area
Burr inspection	Visual inspection, optical inspection, atau borescope	Burr tidak boleh mengganggu sharp edge atau flow path
Upstream edge	Optical inspection atau profile inspection	Pastikan tidak rounded, chipped, dented, atau corroded
Plate thickness	Caliper atau micrometer pada beberapa titik	Catat thickness aktual dan uniformity
Bevel	Angle gauge, optical comparator, atau CMM bila kritis	Pastikan bevel berada pada sisi yang dirancang
Concentricity	Centering fixture atau dimensional measurement	Bore harus aligned terhadap pipe centerline
Flatness	Surface plate atau approved flatness method	Periksa warping atau deformation
Gasket clearance	Dry-fit check sebelum tightening	Pastikan gasket tidak masuk ke bore
Plate orientation	Tag, arrow, dan visual confirmation	Sharp edge harus menghadap upstream bila desain mensyaratkan
Material certificate	MTC / certificate of conformity	Verifikasi grade, heat number, dan traceability
Plate tag	Permanent marking	Sertakan tag number, bore, material, flow direction, revision

Bore measurement pada beberapa arah

Untuk plate kritis, bore tidak boleh diverifikasi hanya dengan satu pengukuran diameter.

Praktik lapangan yang baik adalah mengukur bore pada beberapa orientasi sudut, misalnya:

$0^\circ$ ;
$45^\circ$ ;
$90^\circ$ ;
$135^\circ$ .

Bila kedua sisi bore dapat diakses, pengukuran dapat dilakukan pada upstream dan downstream face. Pola inspeksi final harus mengikuti project specification atau standard yang menjadi basis desain.

Hasil inspeksi harus dicatat dalam bentuk berikut:

Parameter	Nilai
Bore minimum	$d_{\min}$
Bore maksimum	$d_{\max}$
Bore rata-rata	$\bar d$
Ovality	$d_{\max}-d_{\min}$
Alat ukur	Serial number dan calibration status
Inspector	Nama, tanggal, dan approval

Burr dan edge inspection

Burr kecil dapat menjadi masalah besar pada bore kecil. Burr dapat:

mengurangi area efektif;
mengubah edge profile;
menambah turbulence;
menjadi titik awal fouling;
mengubah distribusi flow antar-hole.

Sharp edge tidak boleh diperbaiki dengan abrasive polishing tanpa memahami basis geometri yang dipersyaratkan. Polishing yang terlihat “lebih halus” dapat justru menghasilkan edge rounding dan mengubah behavior plate.

Plate orientation

Untuk plate dengan sharp upstream edge dan downstream bevel, arah pemasangan harus tidak ambigu.

Minimal marking yang direkomendasikan:

tag number;
bore diameter;
material;
flow arrow;
“UPSTREAM” marking;
drawing number;
revision number;
heat number atau traceability code.

Plate tanpa arah pemasangan yang jelas berisiko terbalik saat maintenance atau replacement.

Gasket clearance verification

Sebelum flange ditutup penuh, lakukan dry-fit verification untuk memastikan:

gasket inner diameter cukup besar;
gasket centered;
gasket tidak bergeser saat bolt tightening;
plate tidak terdorong dari posisi center;
tidak terdapat lip atau extrusion ke bore.

Untuk critical metering service, dokumentasikan kondisi gasket dengan foto sebelum final assembly.

Material certificate dan traceability

Material certificate harus ditinjau terhadap:

material grade;
heat number;
chemical composition;
mechanical properties;
corrosion requirement;
project specification;
pressure-temperature rating requirement.

Untuk service korosif, sour service, erosif, atau temperatur tinggi, verifikasi material tidak boleh dibatasi pada nama material umum seperti “SS316”. Grade, heat, certificate, dan bila diperlukan PMI harus dapat ditelusuri.

Kondisi yang memerlukan revalidation

Plate harus diperiksa ulang atau dihitung ulang bila ditemukan:

bore enlargement akibat erosion;
edge rounding;
pitting;
gasket intrusion;
plate warping;
plate terpasang terbalik;
bore tidak konsentris;
deposit atau scaling;
penggantian plate tanpa traceability;
perubahan internal pipe diameter karena lining atau deposit.

Kembali ke Atas

4. Flow Physics and Pressure Profile

Orifice menghasilkan differential pressure melalui kombinasi percepatan aliran, contraction, separasi, turbulence, dan energy dissipation. Untuk memahami pemilihan model dan risiko desain, engineer harus membedakan antara:

static pressure;
velocity head;
total pressure;
pressure minimum di sekitar vena contracta;
differential pressure yang dibaca transmitter;
permanent pressure loss.

4.1 Kontinuitas dan percepatan aliran

Untuk steady flow, prinsip kekekalan massa adalah:

\dot m = \rho A V

Untuk aliran inkompresibel:

Q = A V

Pada pipa upstream:

Q = A_p V_{pipe}

Pada bore:

Q = A_o V_{bore}

Karena:

A_o < A_p

maka secara umum:

V_{bore} > V_{pipe}

Hubungan antara pipe velocity dan bore velocity dapat ditulis:

V_{bore} = \frac{V_{pipe}}{\beta^2}

karena:

\frac{A_o}{A_p} = \beta^2

Semakin kecil beta ratio, semakin tinggi bore velocity untuk flow rate yang sama.

Namun, physical minimum flow area biasanya tidak terjadi tepat di bidang plate. Setelah melewati sharp edge, aliran masih mengalami contraction hingga mencapai vena contracta.

Jika:

A_c < A_o

maka velocity rata-rata di vena contracta menjadi:

V_c = \frac{Q}{A_c}

dan secara umum:

V_c > V_{bore} > V_{pipe}

Catatan penting untuk gas

Untuk gas, densitas tidak selalu konstan:

\rho_1 A_1 V_1 = \rho_2 A_2 V_2

Ketika pressure drop signifikan, densitas berubah sepanjang flow path. Karena itu, persamaan inkompresibel hanya dapat digunakan sebagai estimasi awal pada kondisi pressure drop kecil atau bila compressibility telah dievaluasi.

4.2 Static pressure, velocity head, dan total pressure

Static pressure

Static pressure adalah tekanan termodinamika lokal yang bekerja pada dinding pipa atau wall pressure tap.

Notasi umum:

p = \text{static pressure}

DP transmitter umumnya membaca perbedaan static pressure pada dua lokasi tapping:

\Delta p_{\mathrm{measured}} = p_H-p_L

dengan:

$p_H$ = high-side pressure;
$p_L$ = low-side pressure.

Velocity head

Untuk fluida inkompresibel, velocity head dalam satuan tekanan adalah:

q = \frac{1}{2} \rho V^2

Velocity head bukan tekanan statis yang dibaca langsung oleh wall tap. Nilai ini merepresentasikan komponen energi kinetik per unit volume.

Total pressure

Dalam aliran ideal horizontal tanpa loss:

p + \frac{1}{2}\rho V^2 = \text{konstan}

Dengan elevation:

p + \frac{1}{2}\rho V^2 + \rho g z = \text{konstan}

Untuk aliran nyata, harus dimasukkan pressure loss atau head loss:

p_1 + \frac{1}{2}\rho V_1^2 + \rho g z_1 = p_2 + \frac{1}{2}\rho V_2^2 + \rho g z_2 + \Delta p_{\mathrm{loss}}

Static pressure dapat pulih sebagian setelah vena contracta. Namun, total pressure tidak dapat pulih sepenuhnya karena sebagian energi hilang menjadi turbulence, mixing, heat, dan irreversible dissipation.

Static pressure bukan total pressure

Kesalahan umum adalah menganggap penurunan static pressure di orifice sepenuhnya berubah menjadi velocity head dan kemudian seluruhnya kembali menjadi static pressure downstream.

Pada aliran nyata:

\text{pressure recovery} < \text{initial static-pressure reduction}

karena terdapat irreversible loss.

4.3 Vena contracta

Vena contracta adalah lokasi downstream dari sharp-edged orifice ketika jet fluida mencapai area minimum.

Rendering diagram...

Hubungan contraction dapat dinyatakan dengan coefficient of contraction:

C_c = \frac{A_c}{A_o}

dengan:

$A_c$ = area jet pada vena contracta;
$A_o$ = physical bore area.

Untuk sharp-edge plate, streamlines tidak langsung mengikuti seluruh bore area secara sempurna. Aliran terpisah di edge lalu membentuk jet yang lebih kecil di downstream side.

Lokasi tekanan minimum biasanya berada di sekitar vena contracta. Namun, titik tekanan minimum lokal tidak selalu tepat sama dengan lokasi geometric minimum area dan tidak selalu sama dengan lokasi low-pressure tapping.

Hal ini sangat penting untuk evaluasi cavitation:

Tekanan low-side transmitter bukan selalu tekanan minimum yang dialami fluida.

4.4 Differential pressure versus permanent pressure loss

Untuk membedakan dua konsep ini, definisikan tiga reference pressure:

$P_1$ : static pressure di upstream reference section;
$P_{\min}$ : local minimum static pressure di sekitar vena contracta;
$P_3$ : static pressure downstream setelah sebagian pressure recovery.

Pada kondisi horizontal dan satu fase, pola umum adalah:

P_1 > P_3 > P_{\min}

Profil tekanan sepanjang orifice

Rendering diagram...

Interpretasi kurva:

Static pressure mulai turun ketika fluida mendekati plate.
Pressure turun lebih tajam setelah melewati edge.
Pressure minimum terjadi di sekitar vena contracta.
Jet mengembang dan melambat downstream.
Sebagian static pressure pulih.
Static pressure downstream tetap lebih rendah daripada pressure upstream karena permanent loss.

Differential pressure yang diukur

Differential pressure transmitter membaca:

\Delta p_{\mathrm{measured}} = p_H-p_L

Nilai ini bergantung pada lokasi tapping, misalnya:

corner taps;
flange taps;
D–D/2 taps;
pipe taps.

Karena itu, $\Delta p_{\mathrm{measured}}$ tidak boleh didefinisikan tanpa menyebut tapping arrangement.

Permanent pressure loss

Permanent pressure loss harus dibandingkan antara dua reference section pipa yang ekuivalen dan cukup jauh dari plate sehingga pressure recovery utama telah selesai.

\Delta p_{\mathrm{perm}} = P_1-P_3

Dalam banyak konfigurasi orifice plate:

\Delta p_{\mathrm{perm}} < \Delta p_{\mathrm{measured}}

karena sebagian static pressure pulih setelah vena contracta.

Namun, rasio antara keduanya bukan konstanta universal. Nilainya dipengaruhi oleh:

beta ratio;
geometry plate;
tap location;
Reynolds number;
upstream profile;
thickness;
flow regime;
downstream disturbance.

Pressure recovery

Pressure recovery dapat dinyatakan secara konseptual sebagai:

\Delta p_{\mathrm{recovered}} = P_3-P_{\min}

Semakin efektif aliran pulih, semakin besar nilai tersebut. Namun, recovery yang lebih tinggi tidak selalu berarti metering performance lebih baik, karena tujuan restriction design dan flowmeter design berbeda.

Parameter	Arti engineering
$\Delta p_{\mathrm{measured}}$	Sinyal yang dibaca DP transmitter
$P_{\min}$	Risiko cavitation, flashing, atau local gas release
$\Delta p_{\mathrm{perm}}$	Energi pompa atau kompresor yang hilang secara permanen
$\Delta p_{\mathrm{recovered}}$	Static pressure yang kembali setelah vena contracta

4.5 Turbulence, separation, recirculation, dan pressure recovery

Ketika fluida melewati sharp edge, boundary layer tidak dapat mengikuti perubahan geometri secara mendadak. Aliran mengalami separation dan membentuk shear layer di sekitar jet.

Fenomena utama yang terjadi adalah:

Fluida dipercepat menuju bore.
Aliran terpisah di upstream edge.
Jet menyempit setelah meninggalkan plate.
Recirculation zone terbentuk di antara jet dan dinding pipe downstream.
Shear layer menciptakan turbulence dan mixing.
Jet mengembang kembali menuju luas pipa.
Sebagian static pressure pulih, tetapi sebagian energi hilang permanen.

Separation

Separation lebih kuat pada sharp-edge orifice dibandingkan entrance yang gradual. Inilah salah satu alasan sharp-edge plate menghasilkan vena contracta yang jelas dan karakteristik discharge tertentu.

Pada geometri non-standar, separation dapat berubah karena:

rounded edge;
burr;
bevel yang salah arah;
thick plate;
long bore;
roughness;
eccentricity;
asymmetric upstream velocity profile.

Recirculation

Recirculation zone downstream dari plate bukan sekadar fenomena visual. Zona ini memengaruhi:

local pressure;
turbulence intensity;
pressure recovery;
vibration;
particle deposition;
erosion;
bubble formation;
mixing antara jet dan bulk flow.

Pada liquid dengan tekanan dekat vapor pressure, area ini dapat menjadi lokasi risk cavitation. Pada gas berkecepatan tinggi, kondisi ini dapat berkontribusi terhadap acoustic noise dan vibration.

Turbulence dan irreversible dissipation

Turbulence menciptakan mixing skala kecil dan dissipasi energi mekanik. Akibatnya, total pressure downstream lebih rendah daripada total pressure upstream.

Secara konseptual:

P_{0,1} > P_{0,3}

dengan:

$P_{0,1}$ = total pressure upstream;
$P_{0,3}$ = total pressure downstream.

Static pressure dapat meningkat setelah vena contracta, tetapi total pressure tetap berkurang akibat loss.

Pressure recovery tidak sama dengan energy recovery penuh

Pressure recovery dapat terlihat baik bila $P_3$ naik cukup besar dari $P_{\min}$ . Namun, engineer tidak boleh menyimpulkan bahwa energi telah pulih penuh.

Hubungan yang benar adalah:

P_3 > P_{\min}

tetapi:

P_3 < P_1

untuk aliran nyata dengan permanent pressure loss.

Implikasi desain

Fenomena	Dampak pada desain
Vena contracta	Tentukan local minimum pressure dan cavitation risk
Separation	Memengaruhi $C_d$ , vibration, dan uncertainty
Recirculation	Dapat meningkatkan fouling, erosion, atau unsteady DP
Turbulence	Menyebabkan permanent pressure loss
Pressure recovery	Menentukan energy penalty aktual downstream
Jet velocity tinggi	Risiko noise, choking, vibration, dan material damage

Implikasi untuk CFD dan pengujian

CFD dapat membantu memvisualisasikan:

vena contracta;
separation zone;
pressure minimum;
recirculation;
pressure recovery;
distribution flow pada multi-hole plate.

Namun, CFD tidak otomatis menghasilkan nilai $C_d$ yang layak digunakan untuk desain. Model harus diverifikasi terhadap mesh independence, turbulence-model sensitivity, boundary-condition realism, dan—untuk desain kritis—data eksperimen atau calibration data.

Prinsip praktis

Sebelum menetapkan desain, engineer harus dapat menjawab:

Di mana low-pressure tap berada?
Di mana pressure minimum lokal kemungkinan terjadi?
Berapa permanent pressure loss yang harus ditanggung sistem?
Apakah pressure minimum dapat memicu cavitation atau flashing?
Apakah gas dapat mencapai critical flow atau Mach number tinggi?
Apakah turbulence dan recirculation dapat menyebabkan noise, erosion, atau plugging?
Apakah geometri plate yang terpasang sama dengan geometri calculation basis?

Rujukan Bab 3–4

[R1] ISO 5167-1, Measurement of Fluid Flow by Means of Pressure Differential Devices Inserted in Circular Cross-Section Conduits Running Full — Part 1: General Principles and Requirements.
[R2] ISO 5167-2, Measurement of Fluid Flow by Means of Pressure Differential Devices Inserted in Circular Cross-Section Conduits Running Full — Part 2: Orifice Plates.
[R3] ASME MFC-3M, Measurement of Fluid Flow in Pipes Using Orifice, Nozzle, and Venturi.
[R4] R. W. Miller, Flow Measurement Engineering Handbook.
[R5] Crane Co., Flow of Fluids Through Valves, Fittings and Pipe, Technical Paper No. 410.
[R6] I. E. Idelchik, Handbook of Hydraulic Resistance.

Kembali ke Atas

5. Standard Orifice Plate Flowmeter

Standard orifice plate flowmeter digunakan untuk mengukur laju alir melalui differential pressure yang terbentuk pada orifice plate. Metode ini kuat, matang, dan luas digunakan, tetapi hanya akurat apabila geometri plate, diameter pipa, pressure tapping, kondisi aliran, dan metode perhitungan berasal dari basis standar yang sama.

Bab ini membahas orifice plate sebagai alat ukur flow, bukan sebagai restriction orifice untuk pressure reduction. Perbedaan tersebut harus dijaga sejak tahap desain, perhitungan, instalasi, hingga inspeksi. Bab ini juga memperbaiki kecenderungan penggunaan persamaan orifice secara terlalu umum pada draft awal.

5.1 Applicability standard

Persamaan standard-orifice hanya boleh digunakan apabila seluruh persyaratan metode yang dipilih dipenuhi. Memakai persamaan standar pada geometri atau instalasi yang berada di luar batas penerapan dapat menghasilkan angka flow yang terlihat meyakinkan, tetapi tidak memiliki dasar uncertainty yang dapat dipertanggungjawabkan.

Rendering diagram...

Persyaratan dasar

Area	Persyaratan engineering
Tujuan aplikasi	Tujuan primer adalah pengukuran flow, bukan sekadar menghasilkan pressure drop
Pipa	Circular conduit, terisi penuh, internal diameter aktual dapat ditentukan
Fluida	Single phase pada basis perhitungan; properti fluida tersedia
Plate	Bore, edge, thickness, bevel, dan concentricity memenuhi metode yang digunakan
Tapping	Jenis dan lokasi tapping diketahui serta sesuai dengan basis koefisien
Aliran upstream	Straight run, upstream fittings, swirl, dan flow profile telah dievaluasi
Operating range	Beta ratio, Reynolds number, dan flow range berada dalam applicability range standar
Instrumentasi	DP transmitter, pressure/temperature measurement, dan impulse line memenuhi kebutuhan uncertainty
Kondisi plate	Tidak aus, tidak tererosi, tidak tersumbat, dan tidak mengalami gasket intrusion

Persyaratan yang tidak boleh dicampur

Standard flowmeter calculation harus memakai satu basis yang konsisten:

plate geometry
+ tapping arrangement
+ discharge-coefficient correlation
+ expansibility correlation
+ diameter basis
+ installation requirement
= satu calculation method

Contoh yang tidak dapat diterima:

memakai flange taps tetapi menggunakan coefficient correlation untuk D–D/2 taps;
memakai nominal pipe size sebagai (D);
memakai bore diameter dari drawing lama setelah plate mengalami erosion;
menggunakan $\varepsilon=1$ untuk gas tanpa evaluasi expansibility;
memakai nilai $C=0{,}61$ tanpa memeriksa kondisi plate dan Reynolds number;
menghitung flow berdasarkan differential pressure tetapi tidak mendefinisikan lokasi tapping.

Status hasil perhitungan

Status	Arti
Standard-compliant calculation	Seluruh persyaratan standard yang dipilih dipenuhi dan terdokumentasi
Engineering estimate	Persamaan digunakan untuk estimasi, tetapi sebagian kondisi standard tidak diverifikasi
Non-standard calculation	Geometri, instalasi, atau regime flow berada di luar scope standard
Validation required	Hasil perlu dikonfirmasi dengan test, calibration, vendor data, atau CFD tervalidasi

Gunakan istilah standard-compliant hanya bila standard edition, calculation method, inspection evidence, dan installation basis telah ditetapkan pada calculation package.

5.2 Persamaan dasar mass flow

Untuk standard orifice plate flowmeter, mass flow rate dapat ditulis sebagai:

\dot m = C , \varepsilon \frac{\pi d^2}{4} \sqrt{ \frac{2\rho_1 \Delta p} {1-\beta^4} }

dengan:

\beta = \frac{d}{D}

dan:

A_o = \frac{\pi d^2}{4}

Keterangan:

Simbol	Definisi	Satuan SI
$\dot m$	Mass flow rate	kg/s
(C)	Discharge coefficient	–
$\varepsilon$	Expansibility factor	–
(d)	Bore diameter aktual	m
(D)	Pipe internal diameter aktual	m
$\beta$	Beta ratio, $d/D$	–
$\rho_1$	Upstream fluid density	kg/m³
$\Delta p$	Differential pressure pada tapping yang didefinisikan	Pa

Apabila seluruh besaran menggunakan satuan SI, hasil persamaan adalah mass flow rate dalam kg/s.

Diameter aktual, bukan nominal diameter

Diameter (d) dan (D) harus merupakan diameter aktual yang sesuai dengan basis calculation method.

d \neq \text{nominal bore pada drawing tanpa verifikasi}

D \neq \text{nominal pipe size}

Pada kondisi tertentu, diameter perlu dikoreksi terhadap temperatur operasi apabila basis standar atau prosedur proyek mensyaratkannya. Hal ini penting karena perubahan diameter memengaruhi area bore secara kuadratik.

A_o \propto d^2

Untuk perubahan kecil:

\frac{\Delta A_o}{A_o} \approx 2 \frac{\Delta d}{d}

Discharge coefficient, (C)

Discharge coefficient mengoreksi perbedaan antara aliran ideal dan aliran nyata. Nilainya mencakup efek contraction, viscous loss, separation, serta karakteristik geometri yang menjadi basis korelasi.

Nilai (C) bukan konstanta universal.

C = f \left( \beta, \mathrm{Re}, \text{plate geometry}, \text{tap arrangement}, \text{edge condition} \right)

Untuk standard metering, (C) harus berasal dari correlation method yang sesuai. Jangan menetapkan:

C = 0.61

secara otomatis untuk semua plate.

Expansibility factor, $\varepsilon$

Expansibility factor mengoreksi perubahan densitas akibat ekspansi fluida ketika melewati orifice.

Untuk liquid yang praktis inkompresibel:

\varepsilon \approx 1

Untuk gas dan steam:

\varepsilon < 1

Nilai $\varepsilon$ bergantung pada pressure ratio, beta ratio, serta sifat termodinamika fluida. Mengabaikan $\varepsilon$ pada gas dapat menyebabkan systematic flow error.

Konversi ke actual volumetric flow

Actual volumetric flow pada kondisi upstream dapat dihitung dari:

Q_1 = \frac{\dot m}{\rho_1}

Untuk gas, jangan menulis “m³/h” tanpa menyatakan basisnya. Nyatakan salah satu:

actual m³/h pada kondisi upstream;
standard m³/h;
normal m³/h;
kg/h.

5.3 Liquid, gas, steam, dan natural gas/hydrocarbon gas

Liquid incompressible

Untuk liquid yang cukup jauh dari vapor pressure dan dengan perubahan densitas yang kecil:

\varepsilon = 1

Maka persamaan mass flow menjadi:

\dot m = C \frac{\pi d^2}{4} \sqrt{ \frac{2\rho_1 \Delta p} {1-\beta^4} }

Volumetric flow dapat ditulis:

Q = C \frac{\pi d^2}{4} \sqrt{ \frac{2\Delta p} {\rho_1(1-\beta^4)} }

Walaupun liquid sering diperlakukan inkompresibel, engineer tetap harus memeriksa:

density pada temperatur operasi;
viscosity dan Reynolds number;
vapor pressure;
kemungkinan cavitation;
gas entrainment;
solids atau fouling;
perubahan internal pipe diameter akibat scale atau lining.

Liquid yang mendekati vapor pressure tidak boleh dianalisis hanya sebagai standard liquid-flowmeter case. Kondisi minimum pressure di sekitar vena contracta harus dievaluasi terpisah.

Gas compressible

Untuk gas, densitas berubah ketika tekanan turun melewati orifice. Oleh karena itu, gunakan:

\dot m = C , \varepsilon \frac{\pi d^2}{4} \sqrt{ \frac{2\rho_1 \Delta p} {1-\beta^4} }

Densitas upstream harus dihitung pada tekanan dan temperatur absolut upstream:

\rho_1 = \frac{p_1 M} {Z_1 R T_1}

dengan:

Simbol	Definisi
$p_1$	Upstream absolute pressure
(M)	Molecular mass
$Z_1$	Compressibility factor upstream
(R)	Universal gas constant
$T_1$	Upstream absolute temperature

Untuk gas, engineer harus membedakan mass flow, actual flow, dan standard flow.

Q_1 = \frac{\dot m}{\rho_1}

Konversi dari actual volumetric flow di upstream ke base volumetric flow dapat ditulis:

Q_b = Q_1 \left( \frac{p_1}{p_b} \right) \left( \frac{T_b}{T_1} \right) \left( \frac{Z_b}{Z_1} \right)

dengan semua tekanan menggunakan basis absolut dan semua temperatur menggunakan absolute temperature.

Sebelum menyetujui desain gas flowmeter, periksa:

expansibility factor;
pressure ratio;
Reynolds number;
Mach number bila pressure drop tinggi;
kemungkinan critical flow atau choking;
pressure and temperature measurement location;
basis standard condition;
uncertainty pada (Z), molecular mass, dan gas composition.

Steam

Steam memerlukan perhatian lebih karena properti termodinamika berubah kuat terhadap tekanan dan temperatur.

Untuk steam, calculation package harus menyatakan secara jelas:

saturated atau superheated steam;
upstream pressure;
upstream temperature;
steam quality bila wet steam mungkin terjadi;
density basis;
tapping arrangement;
condensate pot arrangement;
impulse-line condition.

Pada saturated atau wet steam, ketidakpastian quality dan kondisi kondensat dapat menjadi signifikan. Standard dry-steam correlation tidak boleh diterapkan tanpa verifikasi pada wet-steam service.

Untuk superheated steam:

\rho_1 = \rho \left( p_1, T_1 \right)

dengan density berasal dari steam property method yang ditetapkan dalam calculation basis.

Natural gas dan hydrocarbon gas

Natural gas dan hydrocarbon gas memerlukan basis properti yang lebih ketat karena densitas dan expansibility dipengaruhi oleh:

gas composition;
molecular mass;
compressibility factor, (Z);
isentropic exponent;
pressure;
temperature;
water content;
condensable hydrocarbon;
perubahan komposisi sepanjang waktu.

Untuk natural gas measurement, calculation basis harus menyatakan:

gas composition source;
gas-property method;
base pressure;
base temperature;
standard volumetric-flow definition;
flow computer algorithm;
applicable AGA/API/ISO/ASME method;
frequency pembaruan gas composition bila komposisi bervariasi.

Ringkasan pemilihan basis fluida

Fluida	$\varepsilon$	Density basis	Pemeriksaan tambahan
Water atau liquid stabil	Umumnya 1	Density pada operating temperature	Cavitation, viscosity, entrained gas
Process liquid volatil	Umumnya 1 untuk metering equation	Density pada kondisi upstream	Vapor pressure, flashing, cavitation
Air	Wajib dihitung bila expansion relevan	$p_1$ , $T_1$ , dan (Z)	Pressure ratio, choking, base-flow definition
Steam	Wajib dievaluasi	Steam properties pada $p_1,T_1$	Wetness, condensate pots, thermal losses
Natural gas	Wajib dievaluasi	Composition-based (Z), (M), $p_1,T_1$	Gas composition, base conditions, flow computer

5.4 Pressure tapping arrangement

Pressure tapping menentukan nilai differential pressure yang dibaca transmitter.

\Delta p_{\mathrm{tap}} = p_H-p_L

Karena static pressure berubah tajam di sekitar plate, lokasi tapping memengaruhi nilai $\Delta p$ yang terukur. Oleh sebab itu, discharge coefficient, expansibility factor, dan calculation method harus sesuai dengan jenis tapping yang digunakan.

Rendering diagram...

Corner taps

Corner taps berada sangat dekat dengan plate, pada sisi upstream dan downstream plate atau flange faces sesuai definisi metode.

Karakteristik utama:

compact arrangement;
pressure taps sangat dekat dengan plate;
banyak digunakan pada beberapa standard orifice configurations;
sensitivity tinggi terhadap detail instalasi dan definisi tapping.

Corner-tap correlation tidak boleh dipertukarkan dengan flange-tap atau D–D/2-tap correlation.

Flange taps

Flange taps secara umum ditempatkan pada jarak nominal tertentu dari masing-masing sisi plate, sering dirujuk sebagai sekitar 25,4 mm atau 1 inch dari plate faces sesuai definisi metode.

Karakteristik utama:

umum pada industrial flowmeter;
konfigurasi relatif mudah diimplementasikan;
harus mengikuti definisi standar mengenai posisi tapping, diameter tap, dan flange geometry;
tidak boleh diasumsikan identik dengan corner taps.

D–D/2 taps

D–D/2 taps menggunakan:

upstream tap pada jarak satu internal pipe diameter dari upstream face;
downstream tap pada jarak setengah internal pipe diameter dari downstream face.

Secara konsep:

x_H = 1D

x_L = 0.5D

dengan posisi dihitung terhadap reference plane plate sesuai definisi metode.

Karakteristik utama:

tapping location dinyatakan relatif terhadap actual internal diameter;
sesuai untuk method yang secara eksplisit menggunakan D–D/2 arrangement;
memerlukan verifikasi dimensi aktual, bukan nominal pipe size.

Pipe taps

Pipe taps terletak lebih jauh dari plate dibandingkan corner, flange, atau D–D/2 taps. Posisi historis sering didefinisikan sekitar beberapa diameter pipa upstream dan downstream, tetapi engineer harus menggunakan posisi tepat dari standard atau project method yang berlaku.

Pipe taps tidak boleh diidentifikasi hanya dari deskripsi “tap jauh dari plate”. Posisi aktual, reference plane, dan standard basis harus terdokumentasi.

Perbandingan tapping arrangement

Tapping arrangement	Lokasi umum	Kelebihan	Risiko bila salah basis
Corner taps	Sangat dekat dengan plate	Compact, sesuai konfigurasi tertentu	Nilai $\Delta p$ tidak sama dengan tap lain
Flange taps	Nominal dekat flange faces	Banyak digunakan pada instalasi industri	Salah jarak tap dapat menghasilkan bias
D–D/2 taps	(1D) upstream dan (0.5D) downstream	Definisi geometrik relatif terhadap pipe ID	Salah memakai nominal (D) menghasilkan posisi salah
Pipe taps	Lebih jauh dari plate	Dapat sesuai untuk method tertentu	Recovery pressure memengaruhi measured DP

Aturan wajib

Koefisien, tapping arrangement, dan calculation method harus berasal dari basis yang sama.

Jangan melakukan kombinasi berikut:

Kombinasi salah	Konsekuensi
Flange-tap transmitter dengan D–D/2 correlation	Systematic flow error
Corner-tap plate dengan pipe-tap calculation	Coefficient tidak representatif
Tap location aktual berbeda dari drawing	Measured DP tidak sesuai calculation basis
Impulse line tersumbat atau berisi fase salah	DP transmitter membaca tekanan yang tidak representatif
Transmitter elevation tidak dikoreksi	Hydrostatic error pada differential pressure

5.5 Uncertainty

Uncertainty flowmeter tidak ditentukan oleh DP transmitter saja. Bore diameter, coefficient correlation, density, installation, flow profile, dan kondisi plate dapat menghasilkan kontribusi uncertainty yang sama besar atau lebih besar.

Expanded uncertainty

Hasil measurement sebaiknya dilaporkan dalam bentuk:

\dot m \pm U

dengan:

U = k u_c

di mana:

$u_c$ = combined standard uncertainty;
(k) = coverage factor yang harus dinyatakan;
(U) = expanded uncertainty.

Pernyataan seperti “akurasi flowmeter ±1%” tidak cukup tanpa menyatakan:

basis confidence;
flow range;
fluida;
standard method;
kondisi plate;
pressure tapping;
installation condition;
status calibration.

Sensitivitas persamaan mass flow

Untuk screening awal, dengan menganggap (C) dan $\varepsilon$ sebagai input independen:

\frac{u(\dot m)}{\dot m} \approx \sqrt{ \left( \frac{u(C)}{C} \right)^2 + \left( \frac{u(\varepsilon)}{\varepsilon} \right)^2 + \left( S_d \frac{u(d)}{d} \right)^2 + \left( S_D \frac{u(D)}{D} \right)^2 + \left( \frac{1}{2} \frac{u(\rho_1)}{\rho_1} \right)^2 + \left( \frac{1}{2} \frac{u(\Delta p)}{\Delta p} \right)^2 }

dengan approximate sensitivity coefficients:

S_d = 2 + \frac{2\beta^4} {1-\beta^4}

S_D = * \frac{2\beta^4} {1-\beta^4}

Persamaan ini hanya screening tool. Dalam uncertainty budget formal, correlation antara (C), $\varepsilon$ , (d), (D), density, pressure, dan temperature harus dipertimbangkan sesuai metode yang digunakan.

Kontributor uncertainty utama

Kontributor	Dampak	Catatan praktis
Bore diameter, (d)	Sangat tinggi	Flow sensitif terhadap $d^2$ ; wear dan inspection error penting
Pipe ID, (D)	Meningkat pada beta ratio tinggi	Harus actual internal diameter
DP transmitter	Sedang	Sensitivitas mass flow terhadap DP secara ideal adalah (1/2)
Density	Sedang	Sangat penting untuk gas, steam, dan fluid dengan temperatur berubah
Temperature	Tidak langsung dan langsung	Memengaruhi density, viscosity, diameter, dan gas-property model
Pressure	Penting untuk gas	Memengaruhi density, (Z), dan expansibility
Discharge coefficient, (C)	Tinggi	Tergantung standard correlation, geometry, dan Reynolds number
Expansibility, $\varepsilon$	Tinggi untuk gas/steam	Tidak boleh diabaikan saat gas expansion relevan
Installation effect	Dapat menjadi systematic bias	Swirl, valve, elbow, reducer, dan short straight run
Plate wear	Drift jangka panjang	Erosion dan edge rounding dapat mengubah flow indication
Flow profile	Dapat mengubah (C) efektif	Perlu straight run atau flow conditioner
Impulse line	Bisa sangat signifikan	Plugging, gas pocket, liquid accumulation, hydrostatic imbalance

Bore diameter sebagai kontributor dominan

Karena:

\dot m \propto d^2

maka perubahan kecil pada bore dapat menghasilkan perubahan flow yang material.

Sebagai ilustrasi sederhana pada beta ratio rendah:

\frac{\Delta \dot m}{\dot m} \approx 2 \frac{\Delta d}{d}

Apabila bore meningkat 0,5%, flow indication dapat berubah kira-kira 1%, bahkan sebelum mempertimbangkan perubahan (C).

Differential pressure transmitter

Secara ideal:

\dot m \propto \sqrt{\Delta p}

Maka:

\frac{\Delta \dot m}{\dot m} \approx \frac{1}{2} \frac{\Delta(\Delta p)}{\Delta p}

Namun, uncertainty transmitter pada low-flow condition dapat menjadi besar karena $\Delta p$ turun secara kuadratik terhadap flow.

\Delta p \propto \dot m^2

Akibatnya, turndown yang terlalu lebar dapat menyebabkan DP signal mendekati noise floor atau calibration limitation transmitter.

Installation effect sebagai systematic uncertainty

Installation effect tidak selalu dapat diperlakukan sebagai random uncertainty yang langsung digabungkan dengan root-sum-square.

Contoh installation effect:

elbow dekat upstream;
double elbow out of plane;
partially open valve;
reducer atau expander;
swirl;
pipe roughness abnormal;
flow conditioner yang tidak sesuai;
plate tidak centered;
tapping line tidak simetris.

Bila efek ini tidak dikarakterisasi, lebih tepat diperlakukan sebagai potential bias atau unresolved systematic error, bukan sekadar angka acak dalam uncertainty budget.

Plate wear dan inspection interval

Plate yang digunakan dalam service erosif, korosif, fouling, atau high-velocity flow dapat mengalami:

bore enlargement;
edge rounding;
pitting;
deposit;
gasket damage;
plate deformation.

Untuk service kritis, inspection interval harus ditetapkan berdasarkan:

fluid erosivity;
velocity;
solids content;
corrosion mechanism;
historical drift;
flowmeter criticality;
required measurement uncertainty.

Minimum uncertainty statement

Calculation package untuk standard orifice plate flowmeter minimal harus memuat:

Standard dan edisi yang digunakan.
Tapping arrangement.
Bore dan pipe ID basis.
Flow range dan DP range.
Density basis.
Gas-property basis bila fluida compressible.
Discharge coefficient method.
Expansibility method.
DP, pressure, dan temperature instrument accuracy.
Installation condition dan straight-run basis.
Inspection status plate.
Expanded uncertainty dan coverage factor.

Rujukan Bab 5

[R1] ISO 5167-1, Measurement of Fluid Flow by Means of Pressure Differential Devices Inserted in Circular Cross-Section Conduits Running Full — Part 1: General Principles and Requirements.
[R2] ISO 5167-2, Measurement of Fluid Flow by Means of Pressure Differential Devices Inserted in Circular Cross-Section Conduits Running Full — Part 2: Orifice Plates.
[R3] ASME MFC-3M, Measurement of Fluid Flow in Pipes Using Orifice, Nozzle, and Venturi.
[R4] AGA Report No. 3 / API MPMS Chapter 14.3, Orifice Metering of Natural Gas and Other Related Hydrocarbon Fluids.
[R5] JCGM 100, Evaluation of Measurement Data — Guide to the Expression of Uncertainty in Measurement.
[R6] R. W. Miller, Flow Measurement Engineering Handbook.

Tetapkan edisi dan amendment seluruh standar pada basis proyek sebelum calculation package diterbitkan.

Kembali ke Atas

6. Restriction Orifice for Liquids

Restriction orifice untuk liquid dirancang terutama untuk menghasilkan pressure drop, membatasi flow, atau melindungi equipment downstream. Berbeda dengan standard orifice flowmeter, keberhasilan desain tidak ditentukan terutama oleh uncertainty flow measurement, melainkan oleh kemampuan restriction untuk mencapai duty proses tanpa menimbulkan cavitation, flashing, erosion, vibration, atau pressure loss yang tidak dapat diterima.

6.1 Tujuan desain

Restriction orifice untuk liquid umumnya digunakan untuk empat tujuan utama.

Tujuan	Contoh aplikasi	Acceptance criterion utama
Pressure reduction	Let-down line, bypass, pump discharge restriction	Tekanan downstream dan permanent loss
Flow limitation	Minimum-flow line, seal-water line, cooling branch	Flow minimum/maksimum pada pressure range operasi
Downstream protection	Melindungi exchanger, vessel, analyzer, atau instrument	Velocity, cavitation, erosion, dan pressure limit
Hydraulic balancing	Cabang paralel, distribution header, cooling-water network	Distribusi flow antar-cabang

Rendering diagram...

Pressure reduction

Pressure reduction berarti restriction didesain agar pressure downstream berada pada rentang yang dibutuhkan proses. Nilai target tidak cukup didefinisikan sebagai:

\Delta p = P_1-P_2

Engineer harus menyatakan reference location untuk $P_1$ dan $P_2$ , misalnya:

upstream pipe section sebelum restriction;
downstream pipe section setelah pressure recovery;
nozzle inlet equipment downstream;
titik paling kritis pada line.

Untuk liquid, head elevation, downstream piping loss, control valve, dan static backpressure dapat memengaruhi tekanan aktual yang diterima equipment.

Flow limitation

Pada flow-limiting service, restriction dirancang agar flow tidak melampaui nilai tertentu pada differential pressure maksimum yang mungkin terjadi.

Untuk kasus ini, jangan hanya menggunakan normal operating pressure. Evaluasi minimal mencakup:

minimum upstream pressure;
normal upstream pressure;
maximum upstream pressure;
minimum downstream backpressure;
normal downstream backpressure;
maximum downstream backpressure;
perubahan density dan viscosity karena temperatur.

Flow yang aman pada normal condition dapat menjadi terlalu tinggi pada kondisi high-pressure atau low-backpressure.

Downstream protection

Restriction orifice dapat digunakan untuk membatasi energi atau flow yang masuk ke equipment downstream, misalnya:

pompa kecil;
analyzer loop;
seal system;
heat exchanger;
filter;
instrument tubing;
low-pressure vessel.

Pada aplikasi ini, kriteria utama dapat berupa:

maximum allowable pressure;
maximum allowable flow;
maximum velocity;
maximum heat input;
cavitation margin;
material durability.

Hydraulic balancing

Dalam jaringan cabang paralel, restriction orifice meningkatkan resistance pada cabang tertentu agar distribusi flow mendekati target.

Namun, balancing dengan restriction plate selalu menambah permanent pressure loss. Sebelum memilih plate, bandingkan dengan alternatif:

valve balancing;
perubahan pipe diameter;
perubahan routing;
control valve;
manifold redesign;
orifice pada cabang lain.

Restriction yang efektif secara hidrolik tetapi menyebabkan energy penalty tinggi dapat menjadi solusi yang buruk secara lifecycle cost.

6.2 Basis perhitungan

Definisikan reference section terlebih dahulu

Untuk restriction liquid, bedakan tiga tekanan berikut:

$p_1$ : static pressure pada upstream reference section;
$p_{\min}$ : local minimum pressure di sekitar vena contracta;
$p_3$ : static pressure downstream setelah pressure recovery utama.

Permanent pressure loss adalah:

\Delta p_{\mathrm{perm}} = p_1-p_3

Nilai ini berbeda dari differential pressure pada pressure taps:

\Delta p_{\mathrm{tap}} = p_H-p_L

Untuk desain restriction, $\Delta p_{\mathrm{perm}}$ biasanya lebih penting daripada $\Delta p_{\mathrm{tap}}$ .

Pendekatan loss coefficient

Untuk liquid inkompresibel atau perubahan densitas kecil, pressure loss dapat ditulis:

\Delta p = K \frac{\rho V^2}{2}

Persamaan tersebut hanya bermakna bila basis velocity dan reference section didefinisikan secara eksplisit.

Basis pipe velocity

Bila (V) adalah pipe velocity upstream:

V_p = \frac{Q}{A_p}

maka:

\Delta p_{\mathrm{perm}} = K_{p,1\rightarrow3} \frac{\rho V_p^2}{2}

dengan:

$K_{p,1\rightarrow3}$ = permanent-loss coefficient berbasis upstream pipe velocity;
$A_p$ = internal pipe cross-sectional area;
(Q) = actual volumetric flow pada kondisi proses.

Basis bore velocity

Bila (V) adalah physical bore velocity:

V_b = \frac{Q}{A_o}

maka:

\Delta p_{\mathrm{perm}} = K_{b,1\rightarrow3} \frac{\rho V_b^2}{2}

dengan:

A_o = \frac{\pi d^2}{4}

Karena:

V_b = \frac{V_p}{\beta^2}

maka hubungan coefficient dengan basis velocity berbeda adalah:

K_{p,1\rightarrow3} = \frac{K_{b,1\rightarrow3}}{\beta^4}

Kesalahan umum adalah mengambil nilai (K) dari referensi yang berbasis bore velocity, lalu memasukkannya ke persamaan dengan pipe velocity tanpa konversi.

Tidak ada satu nilai (K) untuk semua restriction

Nilai (K) dipengaruhi oleh:

K = f \left( \beta, \frac{L_e}{d}, \frac{r_e}{d}, \frac{\varepsilon}{d}, \mathrm{Re}, \text{edge condition}, \text{reference section} \right)

Untuk short restriction, thick plate, multi-hole plate, atau plate dengan geometry non-standard, nilai (K) sebaiknya berasal dari:

korelasi yang relevan;
vendor performance data;
hydraulic test;
CFD yang telah divalidasi;
data operasi lapangan dari geometry sejenis.

Hubungan flow dan pressure loss

Bila (K), density, dan geometry dianggap tetap:

Q \propto \sqrt{\Delta p_{\mathrm{perm}}}

Sebaliknya:

\Delta p_{\mathrm{perm}} \propto Q^2

Karena itu, small increase pada flow dapat meningkatkan pressure loss secara cepat. Periksa restriction pada seluruh operating envelope, bukan hanya satu titik normal.

Sequence perhitungan liquid restriction

Langkah	Kegiatan
1	Tentukan flow minimum, normal, dan maksimum
2	Tentukan $p_1$ , downstream backpressure, temperatur, density, viscosity, dan vapor pressure
3	Tentukan reference section untuk permanent loss
4	Pilih preliminary bore dan geometry plate
5	Pilih atau estimasikan (K) dengan basis velocity yang jelas
6	Hitung $V_p$ , $V_b$ , dan $\Delta p_{\mathrm{perm}}$
7	Estimasikan $p_{\min}$ dan cek cavitation/flashing
8	Evaluasi erosion, material, noise, vibration, fouling, dan mechanical integrity
9	Ulangi iterasi atau pilih multi-stage restriction bila diperlukan

6.3 Cavitation, flashing, dan erosion

Vapor pressure

Vapor pressure harus dievaluasi pada temperatur liquid aktual:

p_v = p_v(T)

Gunakan tekanan absolut. Perbandingan antara gauge pressure dengan vapor pressure absolut dapat menghasilkan kesimpulan yang salah.

Pressure minimum di vena contracta

Cavitation risk ditentukan oleh local minimum pressure, bukan hanya oleh downstream pressure atau low-side transmitter pressure.

p_{\min} \neq p_L

Secara konservatif, desain harus memastikan:

p_{\min} > p_v + \Delta p_{\mathrm{margin}}

Nilai $\Delta p_{\mathrm{margin}}$ harus ditetapkan berdasarkan criticality, uncertainty geometry, fluida, material, dan metode evaluasi. Tidak ada satu margin universal yang cocok untuk semua service.

Pressure-recovery coefficient

Untuk memahami hubungan antara pressure minimum dan permanent loss, dapat digunakan pressure-recovery coefficient konseptual:

C_{\mathrm{pr}} = \frac{p_3-p_{\min}} {p_1-p_{\min}}

Maka:

p_1-p_3 = \left( 1-C_{\mathrm{pr}} \right) \left( p_1-p_{\min} \right)

atau:

p_{\min} = p_1 - \frac{ \Delta p_{\mathrm{perm}} }{ 1-C_{\mathrm{pr}} }

Persamaan ini hanya boleh dipakai bila $C_{\mathrm{pr}}$ berasal dari geometry dan reference condition yang sama. Jangan memilih nilai $C_{\mathrm{pr}}$ generik tanpa basis test, correlation, atau CFD tervalidasi.

Cavitation index

Salah satu bentuk cavitation index untuk screening adalah:

\sigma_{\mathrm{ref}} = \frac{ p_{\mathrm{ref}}-p_v }{ \frac{1}{2} \rho V_{\mathrm{ref}}^2 }

dengan:

$p_{\mathrm{ref}}$ = tekanan pada reference section yang didefinisikan;
$V_{\mathrm{ref}}$ = velocity pada section yang sama;
$p_v$ = vapor pressure pada temperatur operasi.

Nilai $\sigma_{\mathrm{ref}}$ hanya dapat dibandingkan dengan threshold atau correlation yang memakai definisi reference pressure dan velocity yang sama. Berbagai industri memakai definisi cavitation index yang berbeda; angka dari satu metode tidak boleh dipindahkan langsung ke metode lain.

Cavitation versus flashing

Fenomena	Kondisi dasar	Perilaku bubble	Risiko utama
Cavitation	$p_{\min}$ turun hingga atau di bawah $p_v$ , lalu pressure pulih	Bubble terbentuk dan collapse downstream	Noise, vibration, pitting, material loss
Flashing	Tekanan downstream tetap berada pada atau di bawah $p_v$	Vapor tetap ada downstream	Two-phase flow, high velocity, erosion, process upset

Untuk cavitation:

p_{\min} \leq p_v \quad \text{dan kemudian} \quad p_3 > p_v

Untuk flashing:

p_{\min} \leq p_v \quad \text{dan} \quad p_3 \leq p_v

Flashing bukan sekadar “cavitation yang lebih berat”. Keduanya membutuhkan strategi desain dan material assessment yang berbeda.

Erosion

Erosion meningkat bila restriction mengalami kombinasi berikut:

high jet velocity;
liquid mengandung solid;
cavitation collapse;
flashing atau two-phase flow;
sharp directional change;
material lunak atau tidak tahan korosi;
operasi intermittent dengan pressure cycling;
roughness atau burr yang memusatkan jet.

Material resistance penting, tetapi material yang lebih keras bukan pengganti desain hidrolik yang benar. Mengganti material plate tanpa mengurangi cavitation atau jet velocity hanya dapat memperlambat kerusakan.

Multi-stage restriction

Single-stage restriction dapat menjadi tidak aman bila satu plate menghasilkan:

$p_{\min}$ terlalu rendah;
cavitation atau flashing;
jet velocity terlalu tinggi;
erosion berat;
unacceptable vibration;
pressure drop sangat besar pada satu lokasi.

Pada multi-stage restriction:

p_1-p_{\mathrm{outlet}} = \sum_i \Delta p_{\mathrm{stage},i} + \sum_j \Delta p_{\mathrm{interstage},j}

Setiap stage harus dievaluasi dengan pressure, density, viscosity, dan vapor-pressure margin yang relevan pada stage tersebut. Pressure drop tidak boleh sekadar dibagi rata tanpa mengevaluasi pressure recovery dan backpressure antar-stage.

Rujukan Bab 6

[R6-1] Crane Co., Flow of Fluids Through Valves, Fittings and Pipe, Technical Paper No. 410.
[R6-2] I. E. Idelchik, Handbook of Hydraulic Resistance.
[R6-3] R. W. Miller, Flow Measurement Engineering Handbook.
[R6-4] API RP 14E, Recommended Practice for Design and Installation of Offshore Production Platform Piping Systems, bila relevan untuk erosion-velocity assessment pada service produksi.
[R6-5] Project specification, material specification, dan vendor correlation yang berlaku untuk service aktual.

Kembali ke Atas

7. Restriction Orifice for Gas and Steam

Restriction orifice untuk gas dan steam memerlukan pendekatan berbeda dari liquid restriction karena densitas berubah saat tekanan turun. Pada pressure ratio tinggi, aliran dapat mengalami choking, jet velocity dapat mendekati sonic velocity, dan noise atau vibration dapat menjadi design-limiting condition.

Persamaan liquid incompressible tidak boleh digunakan sebagai basis final untuk gas atau steam restriction tanpa evaluasi compressibility.

7.1 Compressibility

Bedakan tiga jenis flow rate

Untuk gas dan steam, setiap calculation package harus menyatakan basis flow rate dengan jelas.

Jenis flow	Simbol	Definisi
Mass flow	$\dot m$	Massa fluida per satuan waktu
Actual volumetric flow	$Q_a$	Volume per satuan waktu pada pressure dan temperature aktual
Base volumetric flow	$Q_b$	Volume per satuan waktu pada standard/base pressure dan temperature yang ditetapkan

Hubungan dasar:

Q_a = \frac{\dot m}{\rho_a}

dan:

Q_b = \frac{\dot m}{\rho_b}

Untuk gas yang mengikuti pendekatan real-gas sederhana:

Q_b = Q_a \left( \frac{p_a}{p_b} \right) \left( \frac{T_b}{T_a} \right) \left( \frac{Z_b}{Z_a} \right)

dengan:

semua tekanan dalam basis absolut;
semua temperatur dalam absolute temperature;
$Z_a$ dan $Z_b$ adalah compressibility factor pada masing-masing kondisi.

Density basis

Untuk gas, density upstream dapat ditulis:

\rho_1 = \frac{ p_1 M }{ Z_1RT_1 }

dengan:

Simbol	Definisi
$p_1$	Upstream absolute pressure
(M)	Molecular mass
$Z_1$	Upstream compressibility factor
(R)	Universal gas constant
$T_1$	Upstream absolute temperature

Untuk steam, density harus berasal dari steam property method yang sesuai dengan kondisi aktual, bukan dari pendekatan ideal-gas sederhana kecuali telah dibuktikan memadai.

Screening versus final design

Untuk gas restriction, terdapat tiga tingkat analisis.

Tingkat	Penggunaan	Batas
Preliminary screening	Mengidentifikasi ukuran kasar, pressure ratio, dan risk choking	Tidak cukup untuk desain kritis
Engineering calculation	Menggunakan compressible-flow method, properti fluida, dan geometry basis	Memerlukan validasi applicability
Final design validation	Vendor data, test, accepted software method, atau CFD tervalidasi	Diperlukan untuk critical service

Rendering diagram...

7.2 Choked flow

Definisi

Choked flow terjadi ketika local velocity pada throat atau vena contracta mencapai sonic velocity:

M = \frac{V}{a} = 1

dengan:

(M) = Mach number;
(V) = local flow velocity;
(a) = local speed of sound.

Setelah choking tercapai, penurunan downstream pressure lebih lanjut tidak secara langsung meningkatkan mass flow melalui throat untuk upstream stagnation condition yang sama.

Critical pressure ratio: ideal-gas screening

Untuk ideal gas yang mengalami isentropic flow melalui converging restriction, critical pressure ratio dapat ditulis:

\left( \frac{p_2}{p_1} \right)_{\mathrm{crit}} = \left( \frac{2}{\gamma+1} \right)^{ \frac{\gamma}{\gamma-1} }

dengan:

$p_1$ = upstream absolute pressure;
$p_2$ = downstream or effective backpressure;
$\gamma$ = ratio of specific heats.

Bila:

\frac{p_2}{p_1} \leq \left( \frac{p_2}{p_1} \right)_{\mathrm{crit}}

maka flow berpotensi choked pada kondisi idealized screening.

Critical mass-flow equation: ideal-gas screening

Untuk converging restriction, screening mass flow pada choking dapat ditulis:

\dot m_{\mathrm{crit,ideal}} = C_d A_o p_1 \sqrt{ \frac{\gamma}{R_sT_1} } \left( \frac{2}{\gamma+1} \right)^{ \frac{\gamma+1}{2(\gamma-1)} }

dengan:

Simbol	Definisi
$C_d$	Discharge coefficient yang relevan terhadap geometry
$A_o$	Physical bore area
$p_1$	Upstream absolute pressure
$R_s$	Specific gas constant
$T_1$	Upstream absolute temperature
$\gamma$	Ratio of specific heats

Persamaan tersebut adalah ideal-gas screening equation, bukan universal final-design equation untuk seluruh gas restriction.

Untuk natural gas, hydrocarbon gas, steam, atau high-pressure real gas, gunakan metode yang memasukkan real-fluid properties dan geometry-specific discharge behavior. Jangan menambahkan faktor (Z) ke persamaan ideal secara sembarang tanpa basis model yang tervalidasi.

Effective downstream pressure

Untuk restriction plate, location choking dapat berada di sekitar vena contracta, bukan pada downstream pressure tap atau nozzle inlet yang jauh dari plate. Karena itu:

p_{\mathrm{backpressure}} \neq p_{\min}

Pressure recovery, geometry, and downstream piping dapat memengaruhi hubungan antara backpressure dan local throat condition.

Steam

Steam restriction harus mempertimbangkan:

saturated atau superheated condition;
pressure dan temperature upstream;
perubahan enthalpy;
steam quality;
kemungkinan condensation;
pressure ratio;
wet-steam behavior;
material temperature limits.

Untuk wet steam atau steam yang mendekati saturation line, model ideal-gas sederhana dapat memberikan hasil yang tidak representatif. Gunakan steam-property package atau metode yang disetujui proyek.

7.3 Noise dan vibration

Jet velocity

Jet velocity tinggi di downstream orifice dapat menimbulkan acoustic energy besar.

Untuk screening:

V_j \approx \frac{\dot m} {\rho_j A_j}

dengan:

$\rho_j$ = density lokal jet;
$A_j$ = effective jet area;
$V_j$ = estimated jet velocity.

Untuk gas compressible, $\rho_j$ tidak boleh otomatis disamakan dengan upstream density.

Mach number

Mach number lokal dapat dihitung sebagai:

M_j = \frac{V_j}{a_j}

Untuk ideal gas:

a_j = \sqrt{ \gamma R_s T_j }

Untuk real gas dan steam, speed of sound harus berasal dari property method yang relevan.

Sumber noise dan vibration

Mekanisme	Dampak potensial
High-velocity jet	Broadband aerodynamic noise
Sonic atau near-sonic flow	Noise sangat tinggi dan pressure fluctuation
Jet impingement	Local erosion, vibration, fatigue
Separation dan recirculation	Unsteady force pada plate dan downstream pipe
Acoustic resonance	Amplifikasi noise pada piping atau vessel
Pressure cycling	Fatigue pada plate, holder, flange, dan support

Tidak ada satu allowable velocity atau Mach number yang universal untuk seluruh restriction service. Evaluasi harus mempertimbangkan:

jenis gas;
pressure ratio;
pipe size;
downstream geometry;
wall thickness;
support spacing;
material;
operating duration;
allowable noise di area kerja;
proximity terhadap equipment sensitif.

Multi-hole dan multi-stage restriction

Multi-hole plate dapat mengurangi skala jet tunggal, tetapi bukan otomatis solusi universal. Multi-hole juga dapat meningkatkan:

risiko plugging;
sensitivity terhadap machining tolerance;
ketidakseragaman flow;
local interaction antar-jet;
inspection complexity.

Multi-stage restriction dapat menurunkan pressure drop per stage dan mengurangi jet severity. Namun, desain harus memeriksa pressure, temperature, density, Mach number, dan noise pada setiap stage.

Fatigue

Fatigue assessment perlu dipertimbangkan bila terdapat:

high-frequency pressure fluctuation;
continuous high-flow service;
repeated start-stop;
compressor recycle operation;
blowdown duty;
acoustic resonance;
unsupported downstream spool;
high stress concentration pada plate holder atau flange.

Material strength saja tidak cukup. Geometri support, plate mounting, weld detail, dan dynamic loading juga harus dievaluasi.

7.4 Pressure-reduction design sequence

1. Tentukan $P_1$ , $T_1$ , $P_2$ , flow rate, dan komposisi gas

Data minimum:

Data	Keterangan
$P_1$	Upstream absolute pressure minimum, normal, maksimum
$T_1$	Upstream temperature minimum, normal, maksimum
$P_2$	Required downstream pressure atau backpressure envelope
Flow rate	Minimum, normal, maximum; basis mass/actual/base flow
Composition	Molecular mass, (Z), $\gamma$ , contaminants, condensable components
Piping	ID, schedule, downstream fittings, support, acoustic constraints

2. Cek choking

Gunakan pressure-ratio screening dan compressible-flow method yang sesuai.

Jika choking mungkin terjadi, tentukan:

critical mass flow;
expected throat condition;
downstream pressure sensitivity;
sonic or near-sonic jet risk;
temperature change;
adequacy of downstream piping.

3. Tentukan allowable velocity dan noise basis

Tetapkan basis desain bersama discipline process, piping, mechanical, dan HSE:

maximum acceptable noise;
target jet velocity or Mach screening limit;
fatigue concern;
support requirement;
downstream equipment sensitivity;
personnel exposure.

Jangan mengambil allowable velocity dari proyek lain tanpa mengevaluasi apakah gas, pressure ratio, geometry, dan piping configuration setara.

4. Tentukan single-stage atau multi-stage

Single-stage dapat dipakai bila pressure ratio, velocity, noise, vibration, and material risks dapat diterima.

Pilih multi-stage atau multi-hole bila single-stage menyebabkan:

choking dengan jet sangat agresif;
unacceptable noise;
vibration;
fatigue risk;
erosion;
pressure drop terlalu terkonsentrasi;
downstream temperature atau pressure instability.

5. Validasi permanent pressure loss dan downstream pressure

Pastikan restriction tidak hanya memenuhi bore sizing, tetapi juga memenuhi seluruh system duty:

P_{\mathrm{downstream,actual}} \geq P_{\mathrm{required}}

pada kondisi kritis yang relevan.

Periksa juga:

downstream line loss;
valve loss;
equipment inlet pressure;
backpressure variation;
transient upset;
relief or blowdown interaction;
allowable pressure of downstream system.

Rujukan Bab 7

[R7-1] API 521, Guide for Pressure-Relieving and Depressuring Systems.
[R7-2] Crane Co., Flow of Fluids Through Valves, Fittings and Pipe, Technical Paper No. 410.
[R7-3] I. E. Idelchik, Handbook of Hydraulic Resistance.
[R7-4] R. W. Miller, Flow Measurement Engineering Handbook.
[R7-5] Property package, equation of state, dan vendor methodology yang disetujui untuk gas atau steam aktual.

Kembali ke Atas

8. Small Holes, Short Tubes, and Diffuser Plates

Small holes, short tubes, diffuser plates, purge restrictors, dan multi-hole distribution plates tidak boleh otomatis dianalisis menggunakan standard orifice-meter equation. Pada geometry ini, flow dapat sangat sensitif terhadap bore length, entrance shape, roughness, burr, plugging, dan Reynolds number bore.

8.1 Mengapa tidak boleh langsung memakai orifice-meter equation

Standard orifice-meter equation dikembangkan untuk geometry, tapping arrangement, pipe condition, dan flow regime tertentu. Small-hole dan short-tube restriction sering berada di luar scope tersebut.

Rendering diagram...

Entrance loss

Entrance loss bergantung pada:

sharp edge atau rounded edge;
burr;
chamfer;
inlet radius;
surface damage;
misalignment;
upstream plenum condition.

Bore dengan diameter sama dapat menghasilkan flow berbeda bila edge profile berbeda.

Bore friction

Untuk bore yang cukup panjang relatif terhadap diameter, friction sepanjang bore dapat menjadi bagian besar dari total pressure loss.

Pendekatan konseptual:

K_{\mathrm{total}} = K_{\mathrm{entrance}} + f \frac{L_e}{d} + K_{\mathrm{exit}} + K_{\mathrm{additional}}

dengan:

$K_{\mathrm{entrance}}$ = entrance-loss coefficient;
(f) = friction factor yang sesuai dengan regime flow;
$L_e$ = effective bore length;
(d) = bore diameter;
$K_{\mathrm{exit}}$ = exit-loss coefficient;
$K_{\mathrm{additional}}$ = loss akibat burr, bend, chamfer, fouling, atau geometry tambahan.

Untuk liquid incompressible atau gas dengan expansion kecil, pendekatan pressure loss dapat ditulis:

\Delta p = K_{\mathrm{total}} \frac{ \rho V_b^2 }{ 2 }

dengan:

V_b = \frac{Q}{A_o}

Apabila bentuk discharge coefficient digunakan:

Q = C_d A_o \sqrt{ \frac{2\Delta p}{\rho} }

maka, dengan basis bore velocity yang konsisten:

K_{\mathrm{total}} = \frac{1}{C_d^2}

Nilai $C_d$ atau $K_{\mathrm{total}}$ harus berasal dari kondisi geometry yang relevan. Jangan menggunakan nilai $C_d$ thin sharp-edge plate secara otomatis untuk short tube.

Exit loss

Setelah melewati bore, jet dapat:

mengembang ke downstream pipe;
masuk ke liquid;
membentuk bubble;
menumbuk baffle;
berinteraksi dengan jet dari hole lain;
mengalami backpressure yang tidak seragam.

Exit condition dapat menentukan apakah hole bekerja sebagai simple restrictor, diffuser, aerator, atau jet injector.

Machining tolerance

Untuk bore kecil:

A_o = \frac{\pi d^2}{4}

sehingga:

Q \propto d^2 \sqrt{\Delta p}

Untuk perubahan kecil:

\frac{\Delta Q}{Q} \approx 2 \frac{\Delta d}{d} + \frac{\Delta C_d}{C_d} + \frac{1}{2} \frac{\Delta(\Delta p)}{\Delta p} - \frac{1}{2} \frac{\Delta \rho}{\rho}

Sebagai contoh, bore diameter yang berubah 5% dapat mengubah area sekitar 10%, sebelum memasukkan perubahan $C_d$ akibat burr atau roughness.

Burr dan fouling

Burr dapat mengurangi effective area atau mengubah entrance profile. Fouling dapat menyebabkan:

bore diameter efektif mengecil;
roughness meningkat;
flow antar-hole tidak seragam;
plugging parsial;
pressure drop naik;
bubble size atau jet behavior berubah.

Untuk bore kecil, cleanability dan inspection access harus menjadi bagian dari design basis, bukan hanya maintenance concern.

8.2 Dua Reynolds number yang harus dihitung

Untuk small-hole dan short-tube system, pipe Reynolds number saja tidak cukup.

Pipe Reynolds number

\mathrm{Re}_{pipe} = \frac{ \rho V_{pipe}D }{ \mu }

dengan:

V_{pipe} = \frac{Q}{A_p}

Parameter ini membantu mengevaluasi upstream flow profile dan kondisi aliran pada main pipe atau manifold.

Bore Reynolds number

\mathrm{Re}_{bore} = \frac{ \rho V_{bore}d }{ \mu }

dengan:

V_{bore} = \frac{Q}{A_o}

Parameter ini lebih relevan untuk mengevaluasi:

friction di dalam bore;
transition antara laminar dan turbulent behavior;
sensitivity $C_d$ ;
roughness effect;
performance short tube;
repeatability flow antar-hole.

Interpretasi praktis

Kondisi	Implikasi
$\mathrm{Re}_{pipe}$ tinggi, $\mathrm{Re}_{bore}$ moderat	Upstream profile mungkin stabil, tetapi bore tetap sensitif terhadap $C_d$
$\mathrm{Re}_{pipe}$ rendah, $\mathrm{Re}_{bore}$ rendah	Correlation turbulent-flow tidak dapat digunakan otomatis
$\mathrm{Re}_{bore}$ berubah besar sepanjang operating range	Flow coefficient dapat tidak konstan
Bore sangat kecil	Burr, roughness, dan fouling dapat dominan dibandingkan nominal Reynolds number

Untuk gas, density berubah dengan pressure dan temperature. Maka Reynolds number harus dihitung pada kondisi yang sesuai dengan lokasi evaluasi.

8.3 Multi-hole distribution

Untuk plate dengan (N) hole identik, hubungan berikut sering digunakan:

Q_{\mathrm{total}} = NQ_{\mathrm{hole}}

Hubungan tersebut hanya valid bila seluruh hole menerima differential pressure dan kondisi aliran yang hampir sama.

Syarat utama

Syarat	Implikasi
Pressure plenum seragam	Pressure di depan setiap hole hampir sama
Hole geometry identik	Diameter, thickness, edge, burr, dan roughness setara
Backpressure seragam	Kondisi downstream setiap hole tidak berbeda material
Hole tidak tersumbat	Tidak ada partial plugging atau fouling lokal
Interaksi jet/bubble kecil	Satu hole tidak mengubah backpressure hole lain secara signifikan
Elevasi setara atau telah dikoreksi	Hydrostatic head tidak menciptakan flow imbalance

Untuk liquid atau gas distributor, kondisi ideal yang diinginkan adalah:

\Delta p_{\mathrm{plenum}} \ll \Delta p_{\mathrm{hole}}

Artinya, pressure loss sepanjang plenum harus jauh lebih kecil daripada pressure drop pada setiap hole. Dengan demikian, variasi pressure antar-hole memberikan pengaruh kecil terhadap flow distribution.

Bila pressure plenum tidak seragam

Setiap hole harus dihitung secara individual:

Q_i = C_{d,i} A_{o,i} \sqrt{ \frac{ 2 \left( p_{\mathrm{plenum},i} - p_{\mathrm{back},i} \right) }{ \rho_i } }

untuk liquid inkompresibel atau kondisi gas dengan expansion yang dapat diabaikan.

Kemudian:

Q_{\mathrm{total}} = \sum_{i=1}^{N} Q_i

Untuk gas dengan pressure ratio signifikan, gunakan compressible-flow relation untuk setiap hole; jangan memakai persamaan incompressible di atas sebagai hasil final.

Aeration diffuser

Untuk submerged aeration diffuser, downstream backpressure tiap hole dapat dipengaruhi oleh kedalaman submergence:

p_{\mathrm{back},i} = p_{\mathrm{surface}} + \rho_l g h_i + \Delta p_{\mathrm{local},i}

dengan:

$p_{\mathrm{surface}}$ = pressure pada liquid free surface;
$\rho_l$ = liquid density;
(g) = acceleration due to gravity;
$h_i$ = submergence depth hole ke-(i);
$\Delta p_{\mathrm{local},i}$ = local hydraulic resistance di sekitar outlet.

Variasi elevasi, manifold pressure, hole tolerance, dan bubble interaction dapat membuat distribusi airflow tidak seragam walaupun nominal hole diameter sama.

8.4 Validation strategy

Small-hole, short-tube, and multi-hole plate harus mempunyai validation strategy yang sesuai dengan criticality desain.

Calibration test

Calibration test adalah metode paling kuat bila targetnya adalah flow accuracy atau hole-to-hole consistency.

Test sebaiknya merepresentasikan:

actual hole geometry;
material dan surface finish;
fluid yang relevan;
pressure range;
temperature range bila material;
mounting configuration;
upstream plenum;
downstream backpressure;
expected fouling condition bila dapat disimulasikan.

Hasil test sebaiknya menghasilkan curve:

Q = f(\Delta p)

atau untuk gas:

\dot m = f \left( P_1, P_2, T_1 \right)

Vendor curve

Vendor curve dapat digunakan bila:

geometry identik atau demonstrably equivalent;
fluid and operating range cocok;
test condition terdokumentasi;
pressure basis jelas;
uncertainty atau repeatability dinyatakan;
perubahan material, hole finish, atau pattern tidak mengubah applicability.

Vendor curve dari produk berbeda tidak boleh dipakai hanya karena hole diameter nominal sama.

CFD tervalidasi

CFD berguna untuk:

pressure distribution dalam plenum;
flow imbalance antar-hole;
jet interaction;
bubble/jet direction screening;
pressure recovery;
effect of eccentricity;
effect of geometry modifications.

CFD tidak boleh menjadi pengganti calibration test untuk target flow accuracy apabila model belum divalidasi terhadap data eksperimen.

Minimum CFD quality requirements:

Area	Minimum requirement
Geometry	Bore, edge, thickness, plenum, dan outlet geometry representatif
Mesh	Mesh-independence check, terutama di entrance dan bore wall
Physics	Compressible model untuk gas bila diperlukan; multiphase model bila bubble behavior menjadi target
Turbulence	Justifikasi turbulence model dan sensitivity check
Boundary condition	Pressure, flow, temperature, dan backpressure representatif
Validation	Bandingkan dengan analytical estimate atau test data
Reporting	Nyatakan limitation, residual, mass-balance error, dan uncertainty model

Flow-balance measurement

Untuk multi-hole distributor, flow-balance measurement dapat dilakukan melalui:

individual branch flow measurement;
pressure mapping pada plenum;
bubble-pattern observation untuk diffuser;
tracer method;
acoustic or thermal method bila relevan;
calibrated collection test pada skala prototipe.

Tujuannya bukan hanya memperoleh total flow, tetapi memeriksa:

\frac{ Q_{i,\max} - Q_{i,\min} }{ \overline{Q_i} }

sebagai indikator ketidakseragaman distribusi.

Sensitivity analysis

Sensitivity analysis minimum harus menilai perubahan terhadap:

bore diameter, (d);
plate thickness, (t);
effective bore length, $L_e$ ;
discharge coefficient, $C_d$ ;
roughness;
pressure drop;
density;
viscosity;
plenum pressure variation;
downstream backpressure variation;
partial plugging.

Untuk total flow dengan hole identik:

Q_{\mathrm{total}} = N C_d A_o \sqrt{ \frac{2\Delta p}{\rho} }

Maka perubahan pada jumlah hole, diameter, coefficient, atau pressure drop harus dievaluasi secara eksplisit.

Pilihan metode validasi

Kondisi	Metode utama
Purge restrictor non-kritis	Engineering estimate + sensitivity analysis
Small hole dengan target flow ketat	Calibration test atau vendor data tervalidasi
Diffuser multi-hole	Plenum calculation + flow-balance test + CFD bila perlu
High-pressure gas small hole	Compressible-flow model + choking check + test/vendor validation
Erosive atau fouling service	Prototype test atau historical field data
Safety-critical restriction	Independent calculation review + validated method + documented inspection basis

Rujukan Bab 8

[R8-1] I. E. Idelchik, Handbook of Hydraulic Resistance.
[R8-2] Crane Co., Flow of Fluids Through Valves, Fittings and Pipe, Technical Paper No. 410.
[R8-3] R. W. Miller, Flow Measurement Engineering Handbook.
[R8-4] ASME V&V 20, Standard for Verification and Validation in Computational Fluid Dynamics and Heat Transfer.
[R8-5] Vendor test data, calibration procedure, dan project specification yang sesuai dengan geometry serta operating envelope aktual.

Kembali ke Atas

Berikut lanjutan naskah Bab 9–10. Struktur ini tetap membedakan standard metering, restriction service, serta geometri non-standar secara tegas.

9. Installation and Instrumentation

Kinerja orifice plate tidak hanya ditentukan oleh bore diameter dan persamaan perhitungan. Instalasi upstream, posisi plate, pressure tapping, impulse line, dan DP transmitter dapat menghasilkan bias sistematis bahkan ketika plate telah dibuat sesuai drawing.

Untuk standard flowmeter, instalasi adalah bagian dari basis validitas standard correlation. Untuk restriction orifice, instalasi menentukan apakah pressure drop, vibration, cavitation risk, dan downstream pressure benar-benar sesuai desain.

9.1 Straight-run requirement

Prinsip dasar

Aliran yang memasuki orifice plate idealnya memiliki velocity profile yang stabil dan representatif terhadap basis korelasi atau model desain. Disturbance upstream dapat menyebabkan:

asymmetric velocity profile;
swirl;
secondary flow;
pulsation;
separation sebelum plate;
perubahan differential pressure;
perubahan discharge coefficient efektif;
peningkatan uncertainty atau systematic bias.

Rendering diagram...

Elbow

Single elbow dapat menghasilkan velocity profile yang tidak simetris. Double elbow, terutama dengan orientasi tidak satu bidang, dapat menimbulkan swirl yang lebih kuat.

Dampak potensial:

pressure distribution di upstream pipe tidak seragam;
vena contracta menjadi asimetris;
differential pressure tidak lagi merepresentasikan kondisi basis standard;
flow uncertainty meningkat;
hasil flowmeter dapat mengalami bias yang stabil tetapi tidak terlihat dari transmitter.

Tee

Tee dapat menghasilkan flow separation, momentum imbalance, dan non-uniform velocity profile, terutama bila flow masuk dari branch atau terdapat aliran cabang yang berubah-ubah.

Tee harus dievaluasi berdasarkan:

arah aliran utama;
posisi branch;
rasio branch flow terhadap main flow;
keberadaan valve pada branch;
jarak tee terhadap plate;
apakah flow pada branch bersifat stabil atau intermittent.

Reducer dan expander

Reducer atau expander dapat mempercepat atau memperlambat aliran serta menciptakan profil kecepatan yang tidak seragam. Concentric reducer umumnya lebih mudah dianalisis dibanding eccentric reducer, tetapi keduanya tetap dapat memengaruhi profile upstream.

Pada liquid service, eccentric reducer juga perlu mempertimbangkan kemungkinan gas pocket. Pada gas service, orientasi reducer perlu mempertimbangkan kemungkinan liquid accumulation atau condensate hold-up.

Valve

Valve, khususnya control valve yang tidak sepenuhnya open, adalah salah satu sumber disturbance paling signifikan.

Valve dapat menghasilkan:

high turbulence;
asymmetric jet;
swirl;
pulsation;
cavitation;
local flashing;
pressure fluctuation;
flow profile yang sangat tidak stabil.

Orifice flowmeter tidak boleh ditempatkan dekat downstream control valve hanya karena layout piping terlihat ringkas. Posisi relatif plate terhadap valve harus diperiksa terhadap standard, project specification, atau studi flow profile bila konfigurasi non-standar.

Swirl

Swirl adalah komponen tangensial kecepatan yang membuat aliran berputar terhadap sumbu pipa. Swirl dapat berasal dari elbow, tee, valve, pump discharge, compressor discharge, header geometry, atau flow conditioner yang tidak sesuai.

Swirl dapat menyebabkan:

V_{\theta} \neq 0

dengan:

$V_{\theta}$ = tangential velocity component.

Untuk orifice flowmeter, swirl dapat menghasilkan bias karena pressure taps dan discharge-coefficient correlation umumnya mengasumsikan flow profile tertentu.

Flow conditioner

Flow conditioner dapat digunakan untuk mengurangi swirl atau membentuk velocity profile yang lebih stabil. Namun, flow conditioner bukan solusi universal.

Sebelum menggunakan flow conditioner, verifikasi:

jenis conditioner;
location relative terhadap plate;
pressure loss tambahan;
fouling risk;
standard applicability;
maintenance access;
compatibility dengan fluid service;
bukti performance untuk disturbance upstream yang aktual.

Flow conditioner yang tidak sesuai dapat menambah permanent pressure loss dan tetap tidak menghasilkan profile yang dibutuhkan.

Tidak menggunakan angka straight-run generik

Jangan memakai aturan sederhana seperti “10D upstream dan 5D downstream” untuk seluruh konfigurasi.

Kebutuhan straight run bergantung pada:

jenis pressure tapping;
beta ratio;
jenis upstream disturbance;
konfigurasi elbow;
valve position;
reducer/expander geometry;
flow conditioner;
standard atau project method;
required uncertainty.

Gunakan tabel straight-run dari standard atau project specification yang menjadi basis desain. Bila konfigurasi tidak tercakup, perlakukan sebagai non-standard installation dan pertimbangkan CFD, flow-profile study, atau calibration.

Straight-run review checklist

Parameter	Pertanyaan review
Upstream elbow	Apakah terdapat single elbow atau double elbow dekat plate?
Tee	Apakah branch flow berubah selama operasi?
Valve	Apakah terdapat control valve, partially open isolation valve, atau check valve?
Reducer/expander	Apakah geometry dan orientasi telah dievaluasi?
Pump/compressor	Apakah terdapat pulsation, swirl, atau rotating-flow effect?
Flow conditioner	Apakah tipe dan posisi conditioner sesuai basis standard?
Pipe condition	Apakah terdapat liner, weld bead, deposit, corrosion, atau ovality?
Straight run	Apakah panjang aktual diverifikasi terhadap standard dan as-built drawing?

9.2 Plate mounting

Plate mounting harus menjamin bahwa geometri yang terpasang sama dengan geometri pada calculation basis.

Orientasi sharp edge

Untuk sharp-edge orifice plate, sharp edge harus menghadap upstream. Downstream bevel, bila ada, harus berada pada sisi downstream.

Arah pemasangan yang salah dapat mengubah:

separation behavior;
vena contracta;
discharge coefficient;
differential pressure;
permanent loss;
validity of standard correlation.

Setiap plate harus memiliki permanent marking, minimal:

flow direction arrow;
“UPSTREAM” marking;
tag number;
bore diameter;
material;
drawing number atau revision;
traceability code.

Centering

Plate harus berada konsentris terhadap pipe internal diameter.

Secara konseptual:

e = \text{jarak antara sumbu bore dan sumbu pipa}

Rasio berikut berguna sebagai indikator awal:

\frac{e}{D}

Nilai acceptance harus mengacu pada standard atau project specification. Jangan menyatakan plate “centered” hanya berdasarkan visual inspection dari sisi flange.

Gasket

Gasket harus memberikan sealing tanpa mengubah effective bore area atau menciptakan step pada internal pipe wall.

Pastikan:

gasket inner diameter tidak masuk ke bore;
gasket centered;
gasket tidak terlipat;
gasket tidak mengalami extrusion;
gasket material cocok dengan pressure-temperature service;
gasket tidak menutup sharp edge;
flange tightening tidak menggeser gasket atau plate.

Untuk plate kritis, lakukan dry-fit verification sebelum final tightening.

Flange alignment

Flange misalignment dapat menyebabkan:

plate tidak tegak lurus terhadap aliran;
gasket intrusion;
uneven compression;
plate distortion;
local leakage;
asymmetric flow path.

Pemeriksaan minimum mencakup:

parallelism flange faces;
bolt-hole alignment;
internal bore alignment;
condition of flange faces;
absence of weld bead, scale, or debris near plate.

Plate holder

Plate holder, carrier ring, atau flange arrangement harus memastikan plate:

tertahan secara mekanis;
tidak bergerak akibat differential pressure;
tidak bergetar;
tidak terdeformasi;
mudah dipasang dengan orientasi benar;
tetap concentric setelah bolt tightening;
dapat diinspeksi dan diganti tanpa merusak sealing surface.

Untuk high- $\Delta p$ restriction service, plate holder harus dievaluasi terhadap:

differential pressure loading;
plate deflection;
cyclic loading;
vibration;
fatigue;
pressure rating;
temperature expansion;
material compatibility.

Mounting verification

Item	Acceptance check
Flow direction	Sharp edge berada di sisi upstream sesuai marking
Bore alignment	Plate centered terhadap pipe ID
Plate face	Tidak warped, dented, pitted, atau tergores
Gasket	Tidak intrude ke bore dan tidak menciptakan internal step
Flange	Faces parallel, clean, dan aligned
Holder	Plate tertahan dan tidak longgar
Bolt tightening	Dilakukan dengan sequence dan torque procedure yang disetujui
Documentation	Tag plate cocok dengan drawing dan calculation package

9.3 DP transmitter system

DP transmitter tidak mengukur pressure drop pada plate secara langsung. Transmitter mengukur pressure pada kedua sisi sensing system, yang dapat dipengaruhi oleh impulse line, elevation head, trapped gas, condensate, plugging, dan manifold configuration.

Rendering diagram...

Impulse lines

Impulse line harus mempertahankan fase fluida yang benar, dengan pressure transmission yang stabil dari tap ke transmitter.

Risiko impulse line:

plugging;
leak;
gas pocket pada liquid service;
liquid accumulation pada gas service;
unequal hydrostatic head;
freezing;
condensation;
vaporization;
insufficient slope;
vibration damage;
heat tracing failure;
impulse line terlalu panjang.

Slope

Slope impulse line harus mencegah akumulasi fase yang tidak diinginkan.

Service	Praktik umum	Risiko bila salah
Liquid	Transmitter umumnya dipasang lebih rendah dari taps; impulse line diarahkan turun menuju transmitter	Gas pocket mengubah head dan menghasilkan unstable DP
Dry gas	Transmitter umumnya dipasang lebih tinggi dari taps; impulse line diarahkan naik menuju transmitter	Kondensat dapat terkumpul pada low point
Steam	Transmitter umumnya dipasang lebih rendah dari taps dengan condensate pots pada elevasi yang sama	Unequal condensate head menciptakan offset DP

Praktik akhir harus mengikuti project specification, transmitter manufacturer guidance, dan process service actual.

Vent dan drain

Vent dan drain harus ditempatkan pada lokasi yang memungkinkan pengeluaran fase terperangkap.

Untuk liquid service:

vent pada high point untuk mengeluarkan gas;
drain pada low point bila perlu untuk flushing atau maintenance.

Untuk gas service:

drain pada low point untuk mengeluarkan condensate;
vent digunakan sesuai prosedur isolasi dan depressurizing.

Vent dan drain tidak boleh menjadi dead leg yang menimbulkan plugging atau leak path.

Condensate pot untuk steam

Pada steam service, condensate pots digunakan agar kedua impulse leg memiliki liquid seal dan hydrostatic head yang terkendali.

Persyaratan umum:

kedua condensate pot berada pada elevasi yang sama;
kedua pot memiliki configuration yang identik;
impulse legs diisi sesuai procedure;
transmitter dipasang pada elevasi yang sesuai;
thermal condition kedua sisi dibuat seimbang;
pot dapat diinspeksi dan dibersihkan.

Jika condensate head tidak seimbang, transmitter dapat membaca differential pressure yang bias.

Gas pocket pada liquid service

Gas pocket pada salah satu impulse line liquid dapat menyebabkan:

apparent DP drift;
oscillation;
response delay;
incorrect zero;
error ketika temperature atau pressure berubah.

Tindakan pencegahan:

slope yang benar;
vent point;
transmitter location yang sesuai;
filling and venting procedure;
periodic inspection;
isolasi dari gas evolution bila memungkinkan.

Liquid accumulation pada gas service

Liquid accumulation pada impulse line gas dapat menyebabkan:

blocked sensing line;
unequal hydrostatic head;
false high atau low DP;
delayed response;
temperature-dependent error;
corrosion under deposit.

Tindakan pencegahan:

low-point drain;
proper slope;
heat tracing atau insulation bila condensate risk tinggi;
periodic draining;
moisture-management procedure.

Hydrostatic head correction

Bila sensing lines memiliki fluida atau elevasi yang berbeda, differential pressure yang dibaca transmitter dapat berbeda dari differential pressure pada tapping.

Dengan satu konvensi elevasi vertikal:

\Delta p_{\mathrm{tx}} = \left[ p_H + \rho_H g \left( z_H-z_{\mathrm{tx}} \right) \right] - \left[ p_L + \rho_L g \left( z_L-z_{\mathrm{tx}} \right) \right]

dengan:

$p_H$ dan $p_L$ = static pressure pada high dan low tap;
$\rho_H$ dan $\rho_L$ = density fluida dalam masing-masing impulse leg;
$z_H$ , $z_L$ , dan $z_{\mathrm{tx}}$ = elevasi reference points;
(g) = acceleration due to gravity.

Bila kedua impulse leg memiliki density, elevasi, dan thermal condition yang sama, sebagian besar hydrostatic effect dapat saling menghilangkan. Bila tidak, correction atau installation redesign diperlukan.

Manifold configuration

Manifold digunakan untuk:

isolation;
equalization;
venting;
draining;
transmitter calibration;
safe removal.

Manifold harus dipilih berdasarkan:

pressure rating;
temperature rating;
material compatibility;
number of valves;
need for vent/drain;
maintenance philosophy;
accessibility;
leak risk.

Sebelum membuka manifold, operator harus mengikuti isolasi, equalization, venting, dan depressurizing procedure yang disetujui.

9.4 Commissioning checks

Commissioning harus membuktikan bahwa plate, tapping, impulse line, transmitter, and DCS configuration sesuai dengan calculation package dan drawing.

Field commissioning checklist

No.	Item	Pemeriksaan lapangan	Status
1	Tag plate	Tag, bore, material, revision, dan flow arrow sesuai drawing	Pass / Fail
2	Orientasi plate	Sharp edge menghadap upstream	Pass / Fail
3	Bore condition	Tidak ada burr, deposit, corrosion, erosion, atau damage	Pass / Fail
4	Centering	Plate dan gasket centered terhadap pipe ID	Pass / Fail
5	Gasket	Tidak intrude ke bore dan sealing surface baik	Pass / Fail
6	Flange alignment	Tidak ada misalignment, gap abnormal, atau deformation	Pass / Fail
7	Pressure taps	Lokasi, orientation, diameter, dan accessibility sesuai drawing	Pass / Fail
8	Impulse lines	Routing, slope, support, insulation, tracing, vent, dan drain sesuai service	Pass / Fail
9	Steam condensate pots	Elevasi, filling, symmetry, dan accessibility sesuai design	Pass / Fail
10	DP transmitter	Tag, range, calibration, mounting, manifold, dan zero check benar	Pass / Fail
11	Pressure transmitter	Upstream pressure measurement tersedia bila dibutuhkan calculation	Pass / Fail
12	Temperature transmitter	Lokasi dan calibration sesuai density or gas-property basis	Pass / Fail
13	Flow computer/DCS	Square-root extraction, density compensation, units, and base conditions benar	Pass / Fail
14	Leak test	Tidak ada leak pada flange, tap, manifold, atau impulse line	Pass / Fail
15	Isolation/equalization	Valve lineup diverifikasi untuk normal operation	Pass / Fail
16	Straight run	As-built upstream/downstream configuration cocok dengan design basis	Pass / Fail
17	Process condition	Flow, P, T, density basis, dan phase condition sesuai commissioning envelope	Pass / Fail
18	Baseline data	Initial DP, P, T, flow indication, dan alarm condition direkam	Pass / Fail
19	Documentation	As-built drawing, calibration certificate, inspection record, dan punch list lengkap	Pass / Fail

Functional commissioning sequence

Verifikasi mechanical completion dan plate installation.
Verifikasi valve lineup serta isolation status.
Pastikan impulse lines bebas blockage dan terisi fase yang benar.
Equalize transmitter dan lakukan zero verification sesuai procedure.
Buka process pressure secara terkendali.
Monitor DP, static pressure, temperature, dan flow indication.
Bandingkan indication dengan process expectation atau independent reference bila tersedia.
Periksa oscillation, drift, abnormal noise, vibration, atau leak.
Rekam baseline operating data untuk future troubleshooting.
Tutup seluruh punch list sebelum menyatakan system accepted.

Baseline data yang harus direkam

Parameter	Tujuan
Plate identification	Traceability
Bore diameter dan inspection result	Future wear comparison
DP transmitter range dan calibration	Measurement basis
Flow, DP, P, dan T pada commissioning	Initial performance benchmark
Valve position dan process configuration	Reproducibility
Noise/vibration observation	Future degradation comparison
Photographs of installation	Evidence of orientation, gasket, tubing, and access
Alarm and trip settings	Functional verification

Rujukan Bab 9

[R9-1] ISO 5167-1, Measurement of Fluid Flow by Means of Pressure Differential Devices Inserted in Circular Cross-Section Conduits Running Full — Part 1: General Principles and Requirements.
[R9-2] ISO 5167-2, Measurement of Fluid Flow by Means of Pressure Differential Devices Inserted in Circular Cross-Section Conduits Running Full — Part 2: Orifice Plates.
[R9-3] ASME MFC-3M, Measurement of Fluid Flow in Pipes Using Orifice, Nozzle, and Venturi.
[R9-4] R. W. Miller, Flow Measurement Engineering Handbook.
[R9-5] Project piping specification, instrument installation standard, dan transmitter manufacturer installation manual yang berlaku.

Kembali ke Atas

10. CFD: When It Helps and When It Does Not

CFD dapat menjadi alat yang sangat berguna untuk memahami flow field, pressure distribution, vena contracta, recirculation, plenum imbalance, dan jet interaction. Namun, CFD tidak secara otomatis memberikan hasil yang lebih valid daripada standard correlation atau test data.

CFD harus digunakan untuk menjawab pertanyaan engineering yang jelas, terutama ketika geometri atau kondisi operasi berada di luar scope standard correlation.

10.1 CFD tidak menggantikan standar flowmeter

Untuk standard orifice plate flowmeter yang memenuhi seluruh syarat geometri, tapping, Reynolds number, beta ratio, dan installation requirement, standard correlation umumnya merupakan basis utama yang lebih tepat untuk perhitungan flow dan uncertainty.

Standard correlation memiliki:

basis eksperimen;
batas applicability;
definisi geometry;
definisi tapping;
uncertainty statement;
prosedur inspeksi;
pengalaman industri yang luas.

CFD tidak boleh dipakai untuk menggantikan standard flowmeter calculation hanya karena simulasi menghasilkan contour yang menarik.

Rendering diagram...

Peran CFD yang tepat

CFD dapat digunakan untuk:

menjelaskan mengapa measurement bias mungkin terjadi;
membandingkan beberapa layout piping;
mengevaluasi effect of eccentricity;
memetakan pressure distribution;
memeriksa pressure recovery;
mengidentifikasi recirculation zone;
menilai flow imbalance pada manifold;
mendukung pemilihan geometry non-standard;
melakukan screening cavitation or noise risk;
mendukung desain prototype sebelum test.

Peran CFD yang tidak tepat

CFD tidak boleh digunakan sebagai satu-satunya dasar untuk:

menyatakan standard flowmeter compliant;
menetapkan custody-transfer uncertainty tanpa validation;
memilih $C_d$ final untuk geometry kecil tanpa test data;
menjamin tidak ada cavitation erosion hanya karena pressure contour tampak aman;
menjamin acoustic noise acceptable tanpa model dan assessment yang sesuai;
menyatakan flow distribution multi-hole seragam tanpa boundary condition yang representatif;
menggantikan inspection terhadap plate yang aus atau salah pasang.

Rule of evidence

Jenis keputusan	Basis utama
Standard orifice flowmeter	Standard correlation dan installation requirement
Geometry non-standard	Correlation relevan, test, vendor data, atau CFD tervalidasi
Safety-critical gas restriction	Compressible-flow calculation, engineering review, vendor/test validation
Multi-hole diffuser	Plenum calculation, flow-balance test, CFD bila diperlukan
Cavitation-sensitive liquid restriction	Hydraulic model, cavitation screening, material review, test bila kritis
Flowmeter drift karena wear	Inspection dan recalibration, bukan CFD saja

10.2 Use cases yang tepat

Short tube

CFD sesuai untuk mengevaluasi:

entrance separation;
friction sepanjang bore;
effect of $L_e/d$ ;
effect of edge radius;
pressure loss;
discharge behavior;
effect of roughness model;
transition dari short tube ke long-bore behavior.

Untuk short tube, CFD harus dibandingkan dengan analytical loss model:

\Delta p = K_{\mathrm{total}} \frac{\rho V_b^2}{2}

dengan:

K_{\mathrm{total}} = K_{\mathrm{entrance}} + f \frac{L_e}{d} + K_{\mathrm{exit}} + K_{\mathrm{additional}}

Tujuan CFD bukan hanya menghasilkan satu nilai $\Delta p$ , tetapi menjelaskan kontribusi entrance, friction, separation, dan exit loss.

Multi-hole diffuser

CFD sesuai untuk:

pressure distribution dalam plenum;
flow variation antar-hole;
effect of hole pattern;
effect of plenum geometry;
interaction antar jet;
effect of submerged outlet;
effect of asymmetric supply line.

Untuk hole ke-(i), tujuan simulasi dapat berupa evaluasi:

Q_i = f \left( p_{\mathrm{plenum},i}, p_{\mathrm{back},i}, d_i, L_{e,i}, C_{d,i} \right)

Kemudian ketidakseragaman dapat dievaluasi melalui:

\mathrm{Imbalance} = \frac{ Q_{i,\max} - Q_{i,\min} }{ \overline{Q_i} } \times 100\%

Eccentric installation

CFD dapat membantu memeriksa efek:

plate offset;
gasket intrusion;
flange step;
pipe ovality;
eccentric reducer;
non-concentric bore;
asymmetric upstream elbow.

Output yang relevan bukan hanya contour velocity. Engineer harus mengevaluasi:

change in $\Delta p$ ;
pressure-tap asymmetry;
flow-profile distortion;
pressure recovery;
local recirculation;
possible systematic bias.

Complex manifold

CFD bermanfaat untuk manifold dengan:

multiple branches;
asymmetric inlet;
sudden expansion atau contraction;
multiple restriction plates;
pressure equalization requirement;
recycle flow;
mixing point;
high velocity branch.

Untuk sistem manifold, CFD sering lebih bernilai sebagai pelengkap network calculation daripada sebagai pengganti seluruh perhitungan jaringan.

High-velocity restriction

CFD dapat digunakan untuk screening:

jet core;
peak velocity;
Mach number;
recirculation;
impingement location;
pressure fluctuation tendency;
local wall shear;
potential erosion zone.

Untuk gas:

M = \frac{V}{a}

dengan:

a = \sqrt{ \gamma R_s T }

untuk ideal-gas screening. Untuk real gas atau steam, gunakan speed of sound dari property model yang relevan.

Cavitation risk screening

CFD dapat digunakan untuk mengidentifikasi lokasi yang mungkin memiliki tekanan rendah:

p_{\min} \leq p_v

Namun, contour pressure di bawah vapor pressure tidak otomatis memprediksi erosion rate. Cavitation prediction bergantung pada:

cavitation model;
mass-transfer model;
nuclei content;
dissolved gas;
turbulence treatment;
boundary conditions;
fluid property accuracy;
material response;
transient behavior.

CFD lebih tepat digunakan untuk risk screening dan geometry comparison, bukan sebagai jaminan tunggal bahwa cavitation erosion tidak akan terjadi.

Jet interaction

Untuk multi-hole plate, sparger, diffuser, atau gas injection plate, CFD dapat membantu mengevaluasi:

jet merging;
crossflow deflection;
recirculation;
local high-velocity region;
downstream impingement;
bubble plume interaction;
unequal outlet pressure.

Bila multiphase behavior menjadi keputusan desain utama, model dan validation requirement harus jauh lebih ketat daripada single-phase CFD.

10.3 Minimum CFD quality requirements

CFD yang digunakan untuk keputusan engineering harus memiliki quality plan. Simulasi tidak boleh diterima hanya berdasarkan residual convergence atau gambar contour.

1. Definisikan quantity of interest

Sebelum membuat mesh, tentukan output yang akan dipakai untuk keputusan.

Contoh:

permanent pressure loss;
differential pressure pada tapping;
minimum static pressure;
pressure distribution dalam plenum;
flow per hole;
jet velocity;
Mach number;
pressure recovery;
recirculation length;
erosion-prone wall region.

Reference pressure planes harus didefinisikan sebelum hasil dianalisis:

\Delta p_{\mathrm{CFD}} = \overline{p}_{\mathrm{upstream}} - \overline{p}_{\mathrm{downstream}}

dengan $\overline{p}$ berupa area-weighted average static pressure pada plane yang telah ditetapkan.

Plane CFD harus konsisten dengan plane analytical calculation atau test data. Jangan membandingkan pressure drop dari reference locations yang berbeda.

2. Domain length memadai

Domain harus cukup panjang untuk memungkinkan:

development flow upstream;
representasi disturbance upstream bila relevan;
pressure recovery downstream;
stabilisasi profile sebelum boundary outlet;
evaluasi recirculation zone.

Tidak ada panjang domain universal untuk seluruh kasus. Domain terlalu pendek dapat memaksa outlet boundary condition memengaruhi pressure recovery atau jet behavior.

Untuk standard flowmeter study, jika upstream profile menjadi fokus, domain harus memasukkan fittings yang menghasilkan disturbance atau menggunakan inlet profile yang terbukti representatif.

3. Geometry representatif

Geometry harus mencakup detail yang memengaruhi hasil:

actual pipe ID;
bore diameter;
plate thickness;
effective bore length;
sharp edge atau radius;
bevel;
gasket intrusion bila ada;
eccentricity;
upstream fittings;
plenum volume;
downstream restriction;
pressure taps bila tap pressure dibandingkan.

Menyederhanakan sharp edge menjadi rounded edge atau menghilangkan gasket step dapat mengubah hasil secara material.

4. Mesh-independence

Mesh harus diuji melalui systematic refinement, terutama pada:

upstream edge;
bore entrance;
bore wall;
vena contracta;
shear layer;
recirculation zone;
wall region;
pressure taps bila dimodelkan;
individual holes pada multi-hole plate.

Gunakan minimal tiga tingkat mesh yang disusun secara sistematis bila memungkinkan.

Untuk quantity of interest $\phi$ , salah satu screening metric adalah:

\delta_{\phi} = \frac{ \left| \phi_{\mathrm{fine}} - \phi_{\mathrm{medium}} \right| }{ \left| \phi_{\mathrm{fine}} \right| } \times 100\%

Hasil mesh refinement harus dilaporkan untuk output kritis, bukan hanya untuk residual.

5. Turbulence-model justification

Orifice flow memiliki separation, shear layer, recirculation, dan pressure recovery. Turbulence model harus dipilih berdasarkan fenomena yang ingin diprediksi.

Dokumentasikan:

model turbulence;
wall treatment;
target $y^+$ ;
mesh adequacy terhadap wall treatment;
alasan pemilihan model;
sensitivity terhadap model alternatif bila hasil digunakan untuk keputusan penting.

RANS model dapat memadai untuk banyak preliminary engineering study, tetapi tidak selalu cukup untuk transient jet interaction, acoustic phenomena, atau detailed cavitation dynamics.

6. Boundary condition representatif

Boundary conditions harus merepresentasikan kondisi proses:

Boundary condition	Pertanyaan penting
Inlet flow rate	Mass flow atau volumetric flow? Basis actual atau standard?
Inlet profile	Uniform, fully developed, measured, atau disturbed profile?
Inlet turbulence	Apakah turbulence intensity dan length scale masuk akal?
Outlet pressure	Apakah outlet cukup jauh dari recovery zone?
Temperature	Apakah energy equation diperlukan?
Gas property	Ideal gas, real gas, atau equation of state lain?
Multiphase	Apakah phase fraction, bubble size, atau mass transfer didefinisikan?
Wall condition	Smooth, rough, adiabatic, heated, atau erosive?

Untuk gas restriction dengan pressure ratio besar, model harus mengaktifkan compressibility dan energy equation bila kondisi termal serta density change relevan.

7. Pressure-drop convergence

Residual kecil tidak menjamin pressure drop telah converged.

Pantau quantity of interest secara iteratif:

\Delta p^{(n)} \rightarrow \Delta p^{(n+1)} \rightarrow \Delta p_{\mathrm{stable}}

Simulasi dianggap belum siap untuk evaluasi bila:

mass imbalance masih tinggi;
$\Delta p$ terus drift;
recirculation zone berubah;
flow split antar-hole belum stabil;
monitor point berosilasi tanpa analisis transient yang benar;
residual turun tetapi force atau pressure output belum stabil.

8. Mass-balance verification

Untuk steady-state simulation:

\varepsilon_m = \frac{ \left| \dot m_{\mathrm{in}} - \dot m_{\mathrm{out}} \right| }{ \dot m_{\mathrm{in}} } \times 100\%

Mass imbalance harus dievaluasi terhadap target accuracy simulasi. Nilai acceptance harus ditentukan dalam CFD plan, bukan diputuskan setelah hasil diperoleh.

9. Comparison dengan analytical calculation

CFD harus dibandingkan dengan perhitungan sederhana yang independen, misalnya:

continuity;
Bernoulli dengan loss coefficient;
Darcy-Weisbach untuk bore friction;
compressible-flow screening;
plenum network calculation;
expected pressure recovery trend.

Perbandingan tidak harus menghasilkan angka identik. Tujuannya adalah mendeteksi kesalahan besar pada geometry, units, boundary conditions, fluid properties, atau reference pressure planes.

10. Validation terhadap test data

Untuk desain kritis, CFD harus divalidasi terhadap data eksperimen atau field data yang relevan.

Validasi paling kuat menggunakan:

geometry identik;
fluid sama atau dinamically similar;
pressure range relevan;
comparable Reynolds number;
comparable pressure ratio;
measured pressure taps;
measured flow distribution;
documented measurement uncertainty.

Bila test data tidak tersedia, laporan CFD harus menyatakan dengan jelas bahwa hasilnya adalah engineering prediction, bukan verified performance guarantee.

CFD acceptance matrix

Elemen	Minimum evidence
Geometry	Drawing, dimensions, and simplification log
Physics	Fluid model, compressibility, thermal model, multiphase basis
Mesh	Mesh statistics dan refinement comparison
Turbulence	Model justification dan wall-treatment basis
Boundary conditions	Process data, assumptions, profile definition
Convergence	Residual, pressure-drop monitor, mass balance
Comparison	Analytical calculation atau benchmark case
Validation	Test data atau justification bila belum tersedia
Reporting	Limitations, uncertainty, and decision relevance

Minimum CFD report structure

Objective dan engineering decision.
Geometry and assumptions.
Fluid properties and operating points.
Governing equations and physical models.
Domain and mesh strategy.
Boundary conditions.
Solver settings and convergence criteria.
Mesh-independence result.
Pressure-drop and mass-balance verification.
Comparison with analytical result.
Validation evidence.
Results, limitations, and design recommendation.

Rujukan Bab 10

[R10-1] ASME V&V 20, Standard for Verification and Validation in Computational Fluid Dynamics and Heat Transfer.
[R10-2] P. J. Roache, Verification and Validation in Computational Science and Engineering.
[R10-3] ISO 5167-1 dan ISO 5167-2 untuk batas penggunaan standard differential-pressure flowmeter.
[R10-4] ASME MFC-3M, Measurement of Fluid Flow in Pipes Using Orifice, Nozzle, and Venturi.
[R10-5] Project CFD procedure, quality plan, dan validation data yang relevan terhadap geometry serta operating envelope aktual.

Kembali ke Atas

Berikut lanjutan artikel dengan empat studi kasus, diagnosis praktis, release checklist, dan appendix teknis. Studi kasus ini menggunakan basis dan batas model yang konsisten dengan pembahasan sebelumnya.

11. Worked Engineering Cases

Bab ini berisi empat contoh engineering untuk menunjukkan pemilihan model, batas validitas, perhitungan, sensitivitas, warning, dan keputusan desain.

Semua pressure pada contoh dinyatakan sebagai absolute pressure, kecuali bila disebut lain. Standard volumetric flow pada contoh gas menggunakan basis:

p_b = 101.325\ \mathrm{kPa}

T_b = 15^\circ\mathrm{C} = 288.15\ \mathrm{K}

Rendering diagram...

11.1 Case 1 — Water Flowmeter Sesuai Scope ISO/ASME

Tujuan

Menghitung flow water menggunakan thin sharp-edge orifice plate dengan flange taps. Contoh ini merupakan ilustrasi metode standard differential-pressure flowmeter, dengan asumsi seluruh persyaratan dimensional dan instalasi telah diverifikasi.

Input data

Parameter	Nilai
Fluida	Water, 20 °C
Density, $\rho$	$998\ \mathrm{kg/m^3}$
Dynamic viscosity, $\mu$	$1.002\times10^{-3}\ \mathrm{Pa}\cdot\mathrm{s}$
Pipe ID aktual, (D)	$0.1000\ \mathrm{m}$
Bore diameter aktual, (d)	$0.0500\ \mathrm{m}$
Plate thickness, (t)	$3.0\ \mathrm{mm}$
Beta ratio, $\beta$	0.500
Differential pressure	$10.0\ \mathrm{kPa}$
Pressure tapping	Flange taps
Expansibility factor, $\varepsilon$	1.000
Discharge coefficient, (C)	0.606, dari correlation yang disetujui

Asumsi

Pipa circular, penuh, dan single-phase.
Plate sharp-edge terpasang dengan orientasi benar.
Flange taps dan straight run memenuhi persyaratan metode.
Tidak terdapat swirl, fouling, gasket intrusion, atau plate wear.
Nilai (C) bukan nilai universal; digunakan hanya sebagai hasil correlation yang relevan terhadap geometry dan tapping.

Metode yang dipilih

Standard orifice flowmeter equation untuk liquid inkompresibel:

Q = C A_o \sqrt{ \frac{ 2\Delta p }{ \rho \left( 1-\beta^4 \right) } }

dengan:

A_o = \frac{\pi d^2}{4}

\beta = \frac{d}{D}

Perhitungan

Luas bore:

A_o = \frac{ \pi \left( 0.0500 \right)^2 }{ 4 } = 1.9635\times10^{-3}\ \mathrm{m^2}

Beta ratio:

\beta = \frac{0.0500}{0.1000} = 0.500

1-\beta^4 = 1-(0.5)^4 = 0.9375

Debit volumetrik:

Q = 0.606 \left( 1.9635\times10^{-3} \right) \sqrt{ \frac{ 2(10{,}000) }{ 998(0.9375) } }

Q = 5.50\times10^{-3}\ \mathrm{m^3/s}

Q = 19.8\ \mathrm{m^3/h}

Mass flow:

\dot m = \rho Q

\dot m = 998 \left( 5.50\times10^{-3} \right) = 5.49\ \mathrm{kg/s}

Pipe velocity:

A_p = \frac{\pi D^2}{4} = 7.854\times10^{-3}\ \mathrm{m^2}

V_{pipe} = \frac{Q}{A_p} = 0.700\ \mathrm{m/s}

Pipe Reynolds number:

\mathrm{Re}_{pipe} = \frac{ \rho V_{pipe}D }{ \mu }

\mathrm{Re}_{pipe} = \frac{ 998(0.700)(0.100) }{ 1.002\times10^{-3} } \approx 6.98\times10^4

Hasil

Output	Nilai
Volumetric flow	$19.8\ \mathrm{m^3/h}$
Mass flow	$5.49\ \mathrm{kg/s}$
Pipe velocity	$0.700\ \mathrm{m/s}$
Bore velocity	$2.80\ \mathrm{m/s}$
Pipe Reynolds number	$6.98\times10^4$

Sensitivitas

Parameter	Asumsi uncertainty	Perkiraan kontribusi flow
Bore diameter, (d)	±0.10%	±0.21%
Discharge coefficient, (C)	±0.30%	±0.30%
Differential pressure	±0.20%	±0.10%
Density	±0.20%	±0.10%

Estimasi gabungan sederhana, tanpa memasukkan installation effect:

u_Q \approx \sqrt{ (0.21\%)^2+ (0.30\%)^2+ (0.10\%)^2+ (0.10\%)^2 }

u_Q \approx 0.40\%

Nilai tersebut bukan uncertainty guarantee. Installation effect, plate inspection status, flow profile, dan correlation applicability dapat menambah systematic uncertainty.

Warning

Nilai $C=0.606$ tidak boleh dipakai bila tapping, beta ratio, edge geometry, atau Reynolds number berbeda dari basis correlation.
Flowmeter tidak boleh dinyatakan compliant hanya berdasarkan hasil persamaan.
Bore wear sebesar 0.5% dapat mengubah flow indication sekitar 1% atau lebih.

Keputusan akhir

Dapat diterima sebagai standard-orifice flowmeter calculation hanya bila seluruh persyaratan geometry, tapping, straight run, inspection, dan instrument uncertainty diverifikasi terhadap standard yang dipakai.

11.2 Case 2 — Air Restriction Orifice dengan Compressibility Check

Tujuan

Membatasi flow udara dari upstream pressure 300 kPa absolute ke downstream backpressure 240 kPa absolute.

Input data

Parameter	Nilai
Fluida	Dry air
Upstream pressure, $p_1$	$300\ \mathrm{kPa(a)}$
Downstream backpressure, $p_2$	$240\ \mathrm{kPa(a)}$
Upstream temperature, $T_1$	$293.15\ \mathrm{K}$
Bore diameter, (d)	$10.0\ \mathrm{mm}$
Discharge coefficient, $C_d$	0.70
Specific heat ratio, $\gamma$	1.40
Specific gas constant, $R_s$	$287.05\ \mathrm{J}/(\mathrm{kg}\cdot\mathrm{K})$

Asumsi

Air diperlakukan sebagai ideal gas untuk preliminary screening.
Upstream velocity kecil, sehingga upstream static condition mendekati stagnation condition.
Nilai $C_d$ berasal dari geometry-matched correlation, vendor data, atau bench test.
$p_2$ adalah downstream backpressure reference, bukan low-pressure tap flowmeter.

Compressibility check

Pressure ratio:

r = \frac{p_2}{p_1} = \frac{240}{300} = 0.800

Critical pressure ratio untuk ideal gas:

r_{\mathrm{crit}} = \left( \frac{2}{\gamma+1} \right)^{ \frac{\gamma}{\gamma-1} }

r_{\mathrm{crit}} = \left( \frac{2}{2.4} \right)^{3.5} = 0.528

Karena:

r = 0.800 > 0.528

maka flow diperkirakan tidak choked pada kondisi normal ini.

Critical downstream pressure:

p_{2,\mathrm{crit}} = r_{\mathrm{crit}}p_1

p_{2,\mathrm{crit}} = 0.528 \times 300 = 158.5\ \mathrm{kPa(a)}

Bila downstream pressure turun hingga sekitar 158.5 kPa(a) atau lebih rendah, choking harus dievaluasi sebagai kondisi dominan.

Metode yang dipilih

Persamaan preliminary non-choked compressible flow:

\dot m = C_dA_op_1 \sqrt{ \frac{ 2\gamma }{ R_sT_1(\gamma-1) } \left[ \left( \frac{p_2}{p_1} \right)^{ 2/\gamma } - \left( \frac{p_2}{p_1} \right)^{ (\gamma+1)/\gamma } \right] }

Luas bore:

A_o = \frac{\pi d^2}{4} = 7.854\times10^{-5}\ \mathrm{m^2}

Perhitungan mass flow

\dot m = 0.70 \left( 7.854\times10^{-5} \right) (300{,}000) \sqrt{ \frac{ 2(1.4) }{ 287.05(293.15)(0.4) } \left[ (0.8)^{1.4286} - (0.8)^{1.7143} \right] }

\dot m \approx 3.19\times10^{-2}\ \mathrm{kg/s}

Upstream density:

\rho_1 = \frac{p_1}{R_sT_1}

\rho_1 = \frac{300{,}000}{287.05(293.15)} = 3.57\ \mathrm{kg/m^3}

Actual upstream flow:

Q_1 = \frac{\dot m}{\rho_1}

Q_1 = 8.94\times10^{-3}\ \mathrm{m^3/s}

Q_1 = 32.2\ \mathrm{m^3/h}

Standard volumetric flow:

Q_b = Q_1 \left( \frac{p_1}{p_b} \right) \left( \frac{T_b}{T_1} \right)

Q_b = 8.94\times10^{-3} \left( \frac{300}{101.325} \right) \left( \frac{288.15}{293.15} \right)

Q_b = 2.60\times10^{-2}\ \mathrm{m^3/s}

Q_b = 93.6\ \mathrm{Sm^3/h}

Hasil

Output	Nilai
Pressure ratio, $p_2/p_1$	0.800
Critical pressure ratio	0.528
Flow regime	Non-choked, preliminary screening
Mass flow	$0.0319\ \mathrm{kg/s}$
Actual upstream flow	$32.2\ \mathrm{m^3/h}$
Standard flow	$93.6\ \mathrm{Sm^3/h}$
Critical downstream pressure	$158.5\ \mathrm{kPa(a)}$

Sensitivitas

Parameter	Dampak utama
Bore diameter, (d)	$\dot m \propto d^2$
Discharge coefficient, $C_d$	Linear terhadap mass flow
Upstream pressure, $p_1$	Sangat memengaruhi density dan mass flow
Downstream pressure, $p_2$	Penting saat mendekati critical pressure ratio
Temperature, $T_1$	Mempengaruhi density dan sonic condition
Gas composition	Mengubah $R_s$ , $\gamma$ , dan (Z) untuk real gas

Sebagai ilustrasi, uncertainty $C_d$ sebesar ±10% menghasilkan uncertainty mass flow sekitar ±10%. Hal ini biasanya lebih dominan dibandingkan error kecil transmitter pressure.

Warning

Persamaan ini adalah preliminary ideal-gas model, bukan final gas-restriction method untuk semua kondisi.
Natural gas, hydrocarbon gas, steam, atau gas bertekanan tinggi memerlukan real-gas property method.
Bila $p_2$ dapat turun mendekati 158.5 kPa(a), choked-flow assessment wajib dilakukan.
Jet velocity, noise, vibration, dan downstream impingement belum dinyatakan aman hanya karena flow tidak choked.

Keputusan akhir

Dapat digunakan sebagai preliminary sizing, tetapi final design harus memasukkan pressure envelope, noise assessment, geometry-specific $C_d$ , dan verifikasi choking pada pressure minimum downstream.

11.3 Case 3 — Small-Hole Aeration Diffuser dengan Bore Reynolds Number

Tujuan

Mengestimasi airflow diffuser plate dengan 100 hole untuk injeksi udara ke water tank pada submergence 1 m.

Input data

Parameter	Nilai
Fluida gas	Air, 20 °C
Upstream plenum pressure, $p_1$	$115.0\ \mathrm{kPa(a)}$
Air temperature	$293.15\ \mathrm{K}$
Surface pressure	$101.325\ \mathrm{kPa(a)}$
Water depth, (h)	$1.0\ \mathrm{m}$
Water density, $\rho_l$	$998\ \mathrm{kg/m^3}$
Air viscosity, $\mu_g$	$1.81\times10^{-5}\ \mathrm{Pa}\cdot\mathrm{s}$
Hole diameter, (d)	$1.00\ \mathrm{mm}$
Plate thickness, (t)	$2.00\ \mathrm{mm}$
Number of holes, (N)	100
Calibrated discharge coefficient, $C_d$	0.72
Estimated plenum pressure variation	40 Pa

Asumsi

Hole geometry seragam dan bersih.
Nilai $C_d=0.72$ berasal dari prototype test atau vendor curve pada kondisi sebanding.
Pressure drop per hole jauh lebih besar dari pressure variation dalam plenum.
Gas expansion kecil untuk screening awal:

\frac{ \Delta p }{ p_1 } < 5\%

Interaksi bubble antar-hole belum dimasukkan ke dalam perhitungan sederhana.

Downstream backpressure

Hydrostatic backpressure pada kedalaman 1 m:

p_{\mathrm{back}} = p_{\mathrm{surface}} + \rho_lgh

p_{\mathrm{back}} = 101.325 + \frac{ 998(9.80665)(1) }{ 1000 }

p_{\mathrm{back}} = 111.11\ \mathrm{kPa(a)}

Available pressure drop per hole:

\Delta p = p_1-p_{\mathrm{back}}

\Delta p = 115.00-111.11 = 3.89\ \mathrm{kPa}

Geometri

\frac{t}{d} = \frac{2.0}{1.0} = 2.0

Plate ini harus diperlakukan sebagai short tube, bukan thin sharp-edge flowmeter.

Luas satu hole:

A_o = \frac{\pi d^2}{4}

A_o = 7.854\times10^{-7}\ \mathrm{m^2}

Upstream air density:

\rho_g = \frac{p_1}{R_sT_1}

\rho_g = \frac{115{,}000}{287.05(293.15)} = 1.37\ \mathrm{kg/m^3}

Metode yang dipilih

Short-tube preliminary flow equation:

Q_{\mathrm{hole}} = C_dA_o \sqrt{ \frac{ 2\Delta p }{ \rho_g } }

Perhitungan per hole

Q_{\mathrm{hole}} = 0.72 \left( 7.854\times10^{-7} \right) \sqrt{ \frac{ 2(3889) }{ 1.37 } }

Q_{\mathrm{hole}} = 4.27\times10^{-5}\ \mathrm{m^3/s}

Q_{\mathrm{hole}} = 2.56\ \mathrm{L/min}

Bore velocity:

V_{\mathrm{bore}} = \frac{ Q_{\mathrm{hole}} }{ A_o }

V_{\mathrm{bore}} = 54.3\ \mathrm{m/s}

Bore Reynolds number:

\mathrm{Re}_{bore} = \frac{ \rho_gV_{\mathrm{bore}}d }{ \mu_g }

\mathrm{Re}_{bore} = \frac{ 1.37(54.3)(0.001) }{ 1.81\times10^{-5} }

\mathrm{Re}_{bore} \approx 4.1\times10^3

Total airflow

Dengan asumsi pressure plenum seragam:

Q_{\mathrm{total}} = NQ_{\mathrm{hole}}

Q_{\mathrm{total}} = 100 \left( 4.27\times10^{-5} \right)

Q_{\mathrm{total}} = 4.27\times10^{-3}\ \mathrm{m^3/s}

Q_{\mathrm{total}} = 15.4\ \mathrm{m^3/h}

Konversi ke standard condition:

Q_b = Q_{\mathrm{total}} \left( \frac{p_1}{p_b} \right) \left( \frac{T_b}{T_1} \right)

Q_b \approx 17.1\ \mathrm{Sm^3/h}

Pemeriksaan pressure uniformity plenum

\frac{ \Delta p_{\mathrm{plenum}} }{ \Delta p_{\mathrm{hole}} } = \frac{ 40 }{ 3889 } = 1.0\%

Untuk hubungan:

Q \propto \sqrt{ \Delta p }

variasi flow akibat plenum pressure drop sekitar:

\frac{ \Delta Q }{ Q } \approx \frac{1}{2} \frac{ \Delta p_{\mathrm{plenum}} }{ \Delta p_{\mathrm{hole}} }

\frac{ \Delta Q }{ Q } \approx 0.5\%

Hasil

Output	Nilai
Pressure drop per hole	$3.89\ \mathrm{kPa}$
Flow per hole	$2.56\ \mathrm{L/min}$
Total actual airflow	$15.4\ \mathrm{m^3/h}$
Total standard airflow	$17.1\ \mathrm{Sm^3/h}$
Bore velocity	$54.3\ \mathrm{m/s}$
Bore Reynolds number	$4.1\times10^3$
$t/d$	2.0

Sensitivitas

Parameter	Asumsi variasi	Dampak perkiraan pada flow
Hole diameter, (d)	±2.5%	±5.0%
$C_d$	±5.0%	±5.0%
Pressure drop	±5.0%	±2.5%
Plenum pressure variation	1.0% dari hole DP	±0.5%

Estimasi gabungan sederhana:

u_Q \approx \sqrt{ (5.0\%)^2+ (5.0\%)^2+ (2.5\%)^2+ (0.5\%)^2 }

u_Q \approx 7.5\%

Nilai aktual dapat lebih besar bila terjadi fouling, hole-to-hole diameter variation, bubble interaction, atau backpressure non-uniform.

Warning

$\mathrm{Re}_{bore}\approx4.1\times10^3$ menunjukkan bahwa $C_d$ tidak boleh dianggap universal.
$t/d=2$ menunjukkan short-tube behavior.
Bubble plume dapat meningkatkan local backpressure dan mengubah flow distribution.
Hole diameter tolerance dapat lebih dominan daripada uncertainty pressure transmitter.
Fouling sebagian pada beberapa hole dapat menyebabkan distribusi airflow tidak merata walaupun total flow tampak normal.

Keputusan akhir

Dapat diterima hanya sebagai preliminary diffuser estimate. Final design membutuhkan prototype test, vendor test curve, atau validated CFD plus flow-balance verification.

11.4 Case 4 — High- $\Delta P$ Liquid Restriction dengan Cavitation Screening

Tujuan

Memeriksa risiko cavitation pada single-stage liquid restriction dengan permanent pressure loss tinggi.

Input data

Parameter	Nilai
Fluida	Water, 25 °C
Water density, $\rho$	$997\ \mathrm{kg/m^3}$
Vapor pressure, $p_v$	$3.17\ \mathrm{kPa(a)}$
Flow rate	$9.0\ \mathrm{m^3/h}$
Upstream pressure, $p_1$	$700\ \mathrm{kPa(a)}$
Pipe internal diameter, (D)	$50.0\ \mathrm{mm}$
Bore diameter, (d)	$12.5\ \mathrm{mm}$
Plate thickness, (t)	$3.0\ \mathrm{mm}$
Permanent loss coefficient, $K_{p,1\rightarrow3}$	619
Local pressure coefficient, $C_{p,\min}$	-3.45

Nilai $K_{p,1\rightarrow3}$ dan $C_{p,\min}$ pada contoh ini dianggap berasal dari geometry-specific correlation, qualified vendor data, atau validated CFD. Nilai tersebut tidak boleh dipindahkan langsung ke geometri lain.

Asumsi

Liquid satu fase pada upstream reference section.
$K_{p,1\rightarrow3}$ berbasis upstream pipe velocity.
$C_{p,\min}$ berbasis bore velocity.
Loss akibat piping downstream belum dimasukkan ke dalam $\Delta p_{\mathrm{perm}}$ .
Prediksi tekanan minimum hanya digunakan untuk cavitation screening.

Geometri

\beta = \frac{d}{D} = \frac{12.5}{50.0} = 0.25

\frac{t}{d} = \frac{3.0}{12.5} = 0.24

Pipe area:

A_p = \frac{\pi D^2}{4} = 1.9635\times10^{-3}\ \mathrm{m^2}

Bore area:

A_o = \frac{\pi d^2}{4} = 1.2272\times10^{-4}\ \mathrm{m^2}

Pipe and bore velocity

Q = \frac{9.0}{3600} = 2.50\times10^{-3}\ \mathrm{m^3/s}

V_{pipe} = \frac{Q}{A_p} = 1.273\ \mathrm{m/s}

V_{bore} = \frac{Q}{A_o} = 20.37\ \mathrm{m/s}

Pipe dynamic pressure:

q_{pipe} = \frac{1}{2} \rho V_{pipe}^2

q_{pipe} = \frac{1}{2} (997) (1.273)^2 = 0.808\ \mathrm{kPa}

Bore dynamic pressure:

q_{bore} = \frac{1}{2} \rho V_{bore}^2

q_{bore} = \frac{1}{2} (997) (20.37)^2 = 206.9\ \mathrm{kPa}

Permanent pressure loss

\Delta p_{\mathrm{perm}} = K_{p,1\rightarrow3} \frac{ \rho V_{pipe}^2 }{ 2 }

\Delta p_{\mathrm{perm}} = 619 (0.808)

\Delta p_{\mathrm{perm}} \approx 500\ \mathrm{kPa}

Estimated downstream pressure after primary recovery:

p_3 = p_1-\Delta p_{\mathrm{perm}}

p_3 = 700-500 = 200\ \mathrm{kPa(a)}

Cavitation screening

Local pressure coefficient:

C_{p,\min} = \frac{ p_{\min}-p_1 }{ \frac{1}{2}\rho V_{bore}^2 }

Maka:

p_{\min} = p_1 + C_{p,\min} \left( \frac{1}{2}\rho V_{bore}^2 \right)

p_{\min} = 700 + (-3.45) (206.9)

p_{\min} \approx -14\ \mathrm{kPa(a)}

Nilai negatif tersebut bukan tekanan fisik yang benar-benar dapat tercapai. Hasil tersebut menunjukkan bahwa single-phase model memprediksi tekanan jauh di bawah vapor pressure:

p_{\min} < p_v

Karena downstream pressure masih lebih tinggi daripada vapor pressure:

p_3 > p_v

maka kondisi ini mengindikasikan cavitation, bukan flashing stabil.

Cavitation index berbasis bore velocity dan downstream recovered pressure:

\sigma_{b,3} = \frac{ p_3-p_v }{ \frac{1}{2}\rho V_{bore}^2 }

\sigma_{b,3} = \frac{ 200-3.17 }{ 206.9 } = 0.95

Nilai $\sigma_{b,3}$ hanya dapat dibandingkan dengan threshold dari model, geometry, dan reference velocity yang sama.

Sensitivitas

Untuk geometry dan coefficient yang tetap:

\Delta p_{\mathrm{perm}} \propto Q^2

Jika flow meningkat 10%:

\frac{ \Delta p_{new} }{ \Delta p_{base} } = (1.10)^2 = 1.21

Maka permanent pressure loss meningkat sekitar 21%.

Kenaikan flow juga meningkatkan bore velocity dan memperburuk local pressure depression. Penurunan upstream pressure menghasilkan efek yang sama terhadap cavitation margin.

Warning

Hasil tekanan minimum di bawah vapor pressure menunjukkan single-stage restriction tidak aman.
Material lebih kuat tidak menghilangkan akar masalah cavitation.
Pressure transmitter downstream tidak cukup untuk membuktikan tidak adanya cavitation.
Single-stage plate dapat menimbulkan noise, vibration, pitting, dan accelerated erosion.
Perhitungan final harus memasukkan downstream piping loss, process pressure envelope, dan kemungkinan flow upset.

Keputusan akhir

Single-stage restriction ditolak.

Pilihan desain berikut harus dievaluasi:

multi-stage restriction;
multi-hole staged plate;
pressure reduction melalui control valve yang sesuai;
peningkatan downstream backpressure bila proses memungkinkan;
redesign line untuk mengurangi satu kali pressure drop;
material upgrade setelah hydraulic risk dikurangi.

11.5 Ringkasan Studi Kasus

Case	Aplikasi	Metode utama	Risiko dominan	Keputusan
1	Water flowmeter	Standard DP flow equation	Installation and geometry compliance	Dapat diterima bila standard requirements terpenuhi
2	Air restriction	Compressible non-choked screening	Choking, noise, $C_d$ uncertainty	Preliminary sizing only
3	Aeration diffuser	Short-tube calibrated model	Hole tolerance, fouling, distribution imbalance	Test/vendor validation diperlukan
4	High- $\Delta P$ liquid restriction	(K)-loss dan local pressure screening	Cavitation dan erosion	Single-stage ditolak

Rujukan Bab 11

[R11-1] ISO 5167-1 dan ISO 5167-2, differential-pressure flow measurement using orifice plates.
[R11-2] ASME MFC-3M, flow measurement in pipes using orifice, nozzle, and venturi.
[R11-3] Crane Co., Flow of Fluids Through Valves, Fittings and Pipe, Technical Paper No. 410.
[R11-4] I. E. Idelchik, Handbook of Hydraulic Resistance.
[R11-5] API 521, Guide for Pressure-Relieving and Depressuring Systems.
[R11-6] Vendor calibration data, prototype testing, atau CFD validation data yang relevan terhadap geometri aktual.

Kembali ke Atas

12. Troubleshooting and Failure Modes

Troubleshooting orifice plate harus memisahkan tiga sumber masalah:

Process problem: flow, density, pressure, temperature, phase, atau operating mode berubah.
Mechanical problem: plate, bore, gasket, flange, piping, atau holder berubah.
Instrument problem: pressure tap, impulse line, manifold, transmitter, flow computer, atau configuration salah.

Jangan langsung melakukan transmitter recalibration sebelum memastikan plate dan impulse system tidak mengalami masalah fisik.

Rendering diagram...

12.1 Prinsip diagnosis berbasis tren

Untuk geometry dan density yang relatif konstan:

\Delta p \propto Q^2

Trend DP sebaiknya dibandingkan pada flow yang setara. Salah satu screening normalization adalah:

\Delta p_{\mathrm{norm}} = \Delta p \left( \frac{ Q_{\mathrm{ref}} }{ Q } \right)^2

Persamaan ini hanya layak untuk screening pada kondisi density, viscosity, geometry, dan regime flow yang relatif stabil. Jangan menggunakannya untuk gas dengan pressure ratio besar, two-phase flow, atau system dengan geometry berubah akibat fouling.

12.2 Tabel diagnosis praktis

Gejala	Penyebab potensial	Pemeriksaan	Tindakan
DP naik bertahap pada flow yang sama	Fouling, plugging, deposit, gasket extrusion	Trend DP ternormalisasi, inspeksi plate, visual bore check	Cleaning, flushing, replacement
DP turun bertahap pada flow yang sama	Bore erosion, edge rounding, bypass leak, plate damage	Dimensional check, inspection edge, leak test	Replace plate, investigate erosion source
Flow terbaca rendah terhadap reference meter	Partial plugging, gasket intrusion, wrong bore basis, transmitter range/configuration salah	Plate inspection, bore measurement, transmitter configuration, density basis	Cleaning, realignment, recalibration
Flow terbaca tinggi terhadap reference meter	Bore enlargement, wrong (C), wrong square-root extraction, unequal impulse-line head	Measure bore, check DCS logic, verify impulse-line fill	Replace plate, correct configuration
DP zero offset saat no-flow	Unequal hydrostatic head, trapped gas/liquid, transmitter zero drift	Equalization test, vent/drain, transmitter zero check	Purge impulse line, rebalance legs, recalibrate
DP berosilasi	Pump pulsation, compressor pulsation, two-phase flow, vibration, unstable control valve	Trend frequency, process history, line inspection	Add damping, improve installation, review process source
Noise tinggi	Choked flow, high jet velocity, cavitation, flashing, jet impingement	Pressure ratio, acoustic trend, inspection, process condition	Multi-stage design, reduce duty, redesign downstream
Vibration pada plate atau piping	Acoustic resonance, high turbulence, loose holder, pulsation	Vibration survey, support inspection, pressure fluctuation logging	Improve support, redesign restriction, add damping
Flow antar-hole tidak seragam	Plenum pressure drop, hole tolerance, fouling, different backpressure	Pressure mapping, hole inspection, bubble-pattern observation	Redesign manifold, clean holes, revise pattern
Permanent loss lebih tinggi dari desain	Fouling, wrong bore, higher viscosity, upstream line changes	Compare P/T/Q, inspect plate, verify piping configuration	Cleaning, resize plate, correct process assumptions
Permanent loss lebih rendah dari desain	Bore enlargement, bypassing, missing plate, incorrect installation	Inspection, bore check, tag verification	Replace orifice, correct installation
Steam DP drift	Unequal condensate pots, heat loss, steam condensation, plugged leg	Pot elevation check, drain/vent check, temperature inspection	Refill pots, correct routing, restore insulation
Liquid-service transmitter unstable	Gas pocket pada impulse line, flashing at taps, pump pulsation	Venting, impulse-line slope, process pressure check	Vent line, relocate taps, improve damping
Gas-service transmitter unstable	Liquid accumulation atau condensate in impulse line	Drain low points, inspect tracing and insulation	Drain, heat trace, improve slope
Repeated gasket damage	Flange misalignment, excessive plate deflection, wrong gasket material	Flange alignment, holder condition, bolt torque review	Repair flange, replace holder, select correct gasket
Plate repeatedly erodes	Cavitation, solids impingement, high jet velocity, corrosion	Inspect wear pattern, analyze fluid and velocity	Reduce pressure drop per stage, upgrade material, remove solids
Plate installed terbalik	Missing arrow, poor tagging, maintenance error	Visual inspection and drawing comparison	Correct orientation, improve permanent marking
DP transmitter responds lambat	Plugging, long impulse lines, viscous fill fluid, restrictive manifold	Response test, line flushing, tubing review	Clean, shorten line, revise tubing/manifold
Sudden loss of flow indication	Isolation valve closed, transmitter failure, broken impulse line, DCS fault	Valve lineup, manifold state, loop check	Restore lineup, repair instrument, verify DCS
Flow changes setelah maintenance	Wrong plate installed, gasket intrusion, incorrect tapping reconnection	Tag check, bore measurement, drawing review	Install correct plate, update records

12.3 Troubleshooting sequence

Step 1 — Pastikan kondisi aman

Hentikan atau kurangi duty sesuai prosedur bila ditemukan:

external leak;
abnormal noise;
severe vibration;
cavitation indication;
flange movement;
piping support failure;
temperature excursion;
pressure excursion;
suspected plate damage.

Step 2 — Bandingkan dengan baseline

Gunakan commissioning data untuk membandingkan:

DP;
static pressure;
temperature;
flow indication;
valve position;
pump/compressor speed;
process density;
noise;
vibration;
pressure ratio.

Step 3 — Pisahkan instrument problem dari process problem

Lakukan:

transmitter equalization;
zero check;
vent/drain check;
impulse-line flushing;
manifold lineup verification;
loop check;
DCS square-root extraction verification;
pressure and temperature signal comparison.

Step 4 — Inspeksi plate dan mounting

Periksa:

bore diameter;
edge condition;
burr;
erosion;
fouling;
gasket intrusion;
orientation;
concentricity;
flange alignment;
plate holder;
plate tag dan drawing revision.

Step 5 — Periksa basis desain

Tinjau ulang:

fluid composition;
density;
viscosity;
temperature;
pressure envelope;
downstream backpressure;
piping modification;
valve relocation;
new control strategy;
operating range yang berubah.

12.4 Failure mode yang tidak boleh dikompensasi dengan calibration

Beberapa masalah mekanis tidak boleh “dikoreksi” hanya dengan transmitter calibration:

Failure mode	Mengapa calibration tidak cukup
Bore erosion	Geometry telah berubah dan dapat terus berubah
Gasket intrusion	Effective area dan edge profile berubah
Plate terbalik	Flow physics tidak sesuai calculation basis
Cavitation	Risiko kerusakan mekanis tetap ada
Fouling	Restriction dapat memburuk secara progresif
Swirl dari piping baru	Systematic bias bukan error transmitter
Condensate imbalance	Error berubah terhadap temperatur dan waktu
Multi-hole plugging	Total flow dapat tampak normal tetapi distribusi gagal

Rujukan Bab 12

[R12-1] R. W. Miller, Flow Measurement Engineering Handbook.
[R12-2] ISO 5167-1 dan ISO 5167-2.
[R12-3] ASME MFC-3M.
[R12-4] Project maintenance procedure, instrument work instruction, dan process safety procedure.

Kembali ke Atas

13. Final Design Package and Release Checklist

Final design package harus memungkinkan engineer lain untuk menelusuri keputusan desain dari process duty hingga installation drawing, inspection record, dan commissioning basis.

Paket desain tidak dianggap lengkap hanya karena spreadsheet menghasilkan bore diameter. Geometry, material, calculation method, uncertainty, installation, operability, inspection, dan maintenance harus membentuk satu basis yang konsisten.

Rendering diagram...

13.1 Dokumen minimum final design package

Dokumen	Isi minimum	Release criterion
Process data sheet	Fluid, composition, flow range, P/T envelope, density, viscosity, vapor pressure	Data disetujui process engineer
Geometry drawing	(D), (d), (t), bevel, edge, tolerance, concentricity, orientation	Drawing revision terkendali
Material specification	Material grade, corrosion requirement, erosion resistance, certificate requirement	Material sesuai service
Pressure rating	Plate, holder, flange, gasket, manifold, transmitter rating	Sesuai design P/T
Calculation sheet	Model, asumsi, input, equation, output, units, sensitivity	Independent technical review selesai
Standard applicability statement	Standard yang dipakai, scope, tapping, geometry, installation limitations	Tidak ada claim tanpa bukti
Uncertainty statement	Untuk metering: contributors, range, coverage basis	Sesuai measurement objective
Cavitation check	$p_v$ , $p_{\min}$ , pressure recovery, margin, mitigation	Aman atau mitigasi disetujui
Choking check	Pressure ratio, sonic risk, mass-flow limit	Aman pada seluruh operating envelope
Noise/vibration check	Jet velocity, Mach screening, acoustic and fatigue review	Risiko dapat diterima
Installation drawing	Straight run, tapping, orientation, support, flow conditioner	Cocok dengan calculation basis
Instrument drawing	DP transmitter, manifold, impulse line, vent/drain, condensate pot	Sesuai fluid service
Inspection plan	Bore, edge, gasket, centering, material certificate, traceability	Hold point dan acceptance clear
Commissioning checklist	Mechanical, instrument, DCS, baseline-data verification	Siap digunakan di lapangan
Maintenance plan	Inspection trigger, cleaning method, replacement basis, spare plate strategy	Disetujui operations dan maintenance

13.2 Process data sheet requirement

Process data sheet minimal harus memuat:

Parameter	Minimum requirement
Flow	Minimum, normal, maximum, upset flow
Pressure	Upstream dan downstream minimum, normal, maksimum
Temperature	Minimum, normal, maksimum
Fluid	Komposisi, density, viscosity, vapor pressure
Gas property	Molecular mass, (Z), $\gamma$ , condensable components
Liquid property	Solids, corrosion tendency, fouling tendency, gas entrainment
Operating mode	Continuous, intermittent, startup, shutdown, blowdown
Design objective	Metering, restriction, balancing, distribution, purge
Required accuracy	Jika flow measurement adalah tujuan utama
Allowable loss	Permanent pressure loss atau energy penalty
Safety limit	Cavitation, choking, noise, downstream equipment pressure limit

13.3 Calculation-package release checklist

Item	Yes/No
Fungsi plate telah diklasifikasikan sebagai flowmeter, restriction, short tube, atau diffuser
Semua pressure dinyatakan sebagai gauge atau absolute dengan konsisten
Actual flow, standard flow, dan mass flow dibedakan dengan jelas
Pipe ID menggunakan nilai aktual, bukan nominal pipe size
Bore diameter berasal dari drawing dan inspection basis yang sama
Tapping arrangement didefinisikan
(C), $C_d$ , (K), atau $\varepsilon$ memiliki basis yang terdokumentasi
Unit check dilakukan
Reynolds number yang relevan dihitung
Gas telah diperiksa terhadap compressibility dan choking
Liquid telah diperiksa terhadap vapor pressure, cavitation, dan flashing
Permanent pressure loss dipisahkan dari measured DP
Sensitivity terhadap bore diameter dan pressure drop telah dihitung
Warning dan batas penggunaan dicantumkan
Calculation telah direview oleh engineer independen

13.4 Mechanical and material release checklist

Item	Verifikasi
Plate material	Grade, heat number, certificate, corrosion compatibility
Thickness	Cukup terhadap differential pressure dan handling
Holder/carrier	Menahan plate tanpa movement atau deformation
Flange rating	Sesuai pressure-temperature rating
Gasket	Material, ID, thickness, compression, chemical compatibility
Bore tolerance	Sesuai calculation basis dan inspection method
Edge condition	Sharp edge atau rounded inlet sesuai drawing
Bevel orientation	Di sisi yang benar
Concentricity	Sesuai standard atau project tolerance
Surface finish	Sesuai short-tube, micro-orifice, atau metering requirement
Erosion allowance	Diperiksa untuk slurry, cavitation, atau high-velocity service

13.5 Instrument and installation release checklist

Item	Verifikasi
Pressure taps	Type, location, diameter, orientation, accessibility
DP transmitter	Range, accuracy, turndown, pressure rating, material
Static pressure measurement	Tersedia bila density/flow calculation memerlukan
Temperature measurement	Tersedia dan representative
Impulse lines	Slope, support, insulation, tracing, vent, drain
Steam service	Condensate pots, equal elevation, filling procedure
Liquid service	Gas pocket prevention and venting
Gas service	Condensate drainage and low-point management
Manifold	Isolation, equalization, vent/drain, maintenance access
Flow computer	Square-root extraction, density compensation, base conditions
Straight run	Verified against design basis
Flow conditioner	Type, location, pressure loss, maintenance access
Plate orientation	Arrow and upstream marking visible at installation

13.6 Inspection and commissioning release checklist

Tahap	Deliverable
Fabrication	Material certificate, dimensional report, bore measurement, edge inspection
Pre-installation	Plate tag verification, gasket fit-up, flange inspection
Installation	Orientation, centering, bolting, impulse-line routing
Loop check	Transmitter calibration, manifold function, DCS scaling
Commissioning	Zero check, line fill, leak test, baseline DP/P/T/Q recording
Handover	As-built drawing, punch-list closure, maintenance plan, spare plate record

13.7 Maintenance interval strategy

Maintenance interval tidak boleh ditetapkan hanya berdasarkan kalender. Gunakan pendekatan berbasis risiko:

I_{\mathrm{inspection}} = f \left( \text{erosivity}, \text{fouling tendency}, \text{criticality}, \text{historical drift}, \text{operating hours}, \text{failure consequence} \right)

Contoh trigger inspection:

Trigger	Tindakan
DP trend berubah signifikan pada flow setara	Inspect plate dan impulse system
Flow discrepancy dengan reference meter	Verify geometry, configuration, and transmitter
Noise atau vibration meningkat	Check choking, cavitation, holder, and downstream piping
Service berubah	Revalidate model dan material
Shutdown terjadwal	Inspect bore, edge, gasket, holder, and deposits
Plate diganti	Update tag, drawing, inspection record, and calculation basis

13.8 Kondisi yang menahan technical release

Technical release harus ditahan bila salah satu kondisi berikut belum selesai:

bore diameter belum diverifikasi;
$C_d$ , (C), atau (K) tidak memiliki basis;
standard applicability belum ditetapkan;
pressure tapping tidak didefinisikan;
gas tidak diperiksa terhadap choking;
liquid tidak diperiksa terhadap cavitation;
downstream pressure tidak diverifikasi;
material belum diperiksa terhadap corrosion atau erosion;
plate holder belum diperiksa terhadap differential pressure;
installation drawing tidak sesuai calculation basis;
inspection dan commissioning plan belum tersedia;
CFD digunakan tanpa mesh check, pressure-drop convergence, atau validation basis.

Rujukan Bab 13

[R13-1] ISO 5167-1 dan ISO 5167-2.
[R13-2] ASME MFC-3M.
[R13-3] API 521 untuk depressuring dan gas restriction service yang relevan.
[R13-4] ASME V&V 20 untuk CFD verification and validation.
[R13-5] Project quality plan, fabrication specification, and instrument installation standard.

Kembali ke Atas

Appendix

Appendix A — Daftar Simbol dan Satuan SI

Simbol	Definisi	Satuan SI
$A_o$	Physical bore area	$\mathrm{m^2}$
$A_p$	Pipe internal cross-sectional area	$\mathrm{m^2}$
$A_c$	Vena-contracta jet area	$\mathrm{m^2}$
(a)	Local speed of sound	$\mathrm{m/s}$
(C)	Standard flowmeter discharge coefficient	–
$C_d$	Discharge coefficient untuk restriction/short tube	–
$C_c$	Coefficient of contraction	–
$C_{p,\min}$	Local minimum pressure coefficient	–
$C_{\mathrm{pr}}$	Pressure-recovery coefficient	–
(D)	Actual pipe internal diameter	m
(d)	Bore diameter	m
(e)	Bore eccentricity terhadap pipe axis	m
(f)	Darcy friction factor, sesuai definisi metode	–
(g)	Acceleration due to gravity	$\mathrm{m/s^2}$
(h)	Elevation atau liquid depth	m
(K)	Loss coefficient	–
$L_e$	Effective bore length	m
(M)	Mach number atau molecular mass, sesuai konteks	–
$\dot m$	Mass flow rate	$\mathrm{kg/s}$
(p)	Static pressure	Pa
$p_v$	Vapor pressure	Pa(a)
$p_1$	Upstream reference pressure	Pa(a)
$p_2$	Downstream/backpressure reference	Pa(a)
$p_3$	Recovered downstream pressure	Pa(a)
$p_{\min}$	Local minimum pressure	Pa(a)
(Q)	Actual volumetric flow rate	$\mathrm{m^3/s}$
$Q_b$	Base/standard volumetric flow	$\mathrm{m^3/s}$
(R)	Universal gas constant	$\mathrm{J}/(\mathrm{mol}\cdot\mathrm{K})$
$R_s$	Specific gas constant	$\mathrm{J}/(\mathrm{kg}\cdot\mathrm{K})$
$\mathrm{Re}$	Reynolds number	–
(t)	Plate thickness	m
(T)	Absolute temperature	K
$u_c$	Combined standard uncertainty	sesuai measurand
(U)	Expanded uncertainty	sesuai measurand
(V)	Mean velocity	$\mathrm{m/s}$
(Z)	Gas compressibility factor	–
$\beta$	Beta ratio, $d/D$	–
$\Delta p$	Differential pressure	Pa
$\Delta p_{\mathrm{perm}}$	Permanent pressure loss	Pa
$\varepsilon$	Expansibility factor	–
$\mu$	Dynamic viscosity	$\mathrm{Pa}\cdot\mathrm{s}$
$\rho$	Density	$\mathrm{kg/m^3}$
$\sigma$	Cavitation index	–
$\gamma$	Ratio of specific heats	–
$\varepsilon_r$	Relative roughness	–

Appendix B — Unit Conversion yang Aman

Pressure

Unit	Nilai dalam Pa
$1\ \mathrm{Pa}$	$1\ \mathrm{Pa}$
$1\ \mathrm{kPa}$	$10^3\ \mathrm{Pa}$
$1\ \mathrm{MPa}$	$10^6\ \mathrm{Pa}$
$1\ \mathrm{bar}$	$10^5\ \mathrm{Pa}$
$1\ \mathrm{mbar}$	$100\ \mathrm{Pa}$
$1\ \mathrm{atm}$	$101{,}325\ \mathrm{Pa}$
$1\ \mathrm{psi}$	$6{,}894.757\ \mathrm{Pa}$
$1\ \mathrm{mmH_2O}$	$\approx9.80665\ \mathrm{Pa}$

Nilai mmH $_2$ O adalah pendekatan berbasis conventional water column. Untuk perhitungan akurat, perhatikan temperatur air dan definisi referensi.

Flow rate

Unit	Konversi
$1\ \mathrm{m^3/h}$	$2.77778\times10^{-4}\ \mathrm{m^3/s}$
$1\ \mathrm{L/min}$	$1.66667\times10^{-5}\ \mathrm{m^3/s}$
$1\ \mathrm{L/s}$	$10^{-3}\ \mathrm{m^3/s}$
$1\ \mathrm{kg/h}$	$2.77778\times10^{-4}\ \mathrm{kg/s}$
$1\ \mathrm{kg/min}$	$1.66667\times10^{-2}\ \mathrm{kg/s}$

Length and area

Unit	Konversi
$1\ \mathrm{mm}$	$10^{-3}\ \mathrm{m}$
$1\ \mathrm{\mu m}$	$10^{-6}\ \mathrm{m}$
$1\ \mathrm{inch}$	$0.0254\ \mathrm{m}$
$1\ \mathrm{mm^2}$	$10^{-6}\ \mathrm{m^2}$

Viscosity

Unit	Konversi
$1\ \mathrm{cP}$	$10^{-3}\ \mathrm{Pa}\cdot\mathrm{s}$
$1\ \mathrm{mPa}\cdot\mathrm{s}$	$10^{-3}\ \mathrm{Pa}\cdot\mathrm{s}$
$1\ \mathrm{cSt}$	$10^{-6}\ \mathrm{m^2/s}$

Temperature

T[\mathrm{K}] = t[^\circ\mathrm{C}] + 273.15

Gunakan temperature absolut dalam seluruh persamaan gas:

T \neq ^\circ\mathrm{C}

Checklist unit safety

Jangan mencampur gauge pressure dan absolute pressure pada gas/choking/cavitation calculation.
Jangan mencampur actual flow dengan standard flow.
Jangan memakai nominal pipe size sebagai diameter internal.
Jangan memakai mm untuk diameter di persamaan SI tanpa konversi ke meter.
Jangan menulis $m^3/h$ untuk gas tanpa menyatakan basis pressure dan temperature.

Appendix C — Decision Tree Pemilihan Model

Rendering diagram...

Appendix D — Datasheet Template

D.1 General data

Field	Input
Tag number
Service description
Function	Flowmeter / restriction / diffuser / purge
Fluid
Fluid phase
Flow minimum / normal / maximum
Upstream pressure minimum / normal / maximum
Downstream pressure minimum / normal / maximum
Temperature minimum / normal / maximum
Density
Viscosity
Vapor pressure
Gas composition, (Z), $\gamma$ , molecular mass
Required flow accuracy
Allowable permanent pressure loss
Cavitation/choking/noise limit

D.2 Geometry and material

Field	Input
Pipe material and schedule
Actual pipe ID, (D)
Bore diameter, (d)
Beta ratio, $\beta$
Plate thickness, (t)
Effective bore length, $L_e$
Upstream edge condition
Downstream bevel
Bore roughness
Concentricity tolerance
Flatness tolerance
Plate material
Holder/carrier material
Gasket type and ID
Pressure-temperature rating

D.3 Instrumentation and installation

Field	Input
Pressure tapping arrangement
DP transmitter range
Static pressure transmitter
Temperature transmitter
Flow computer basis
Actual/base flow definition
Impulse line material
Vent/drain arrangement
Condensate pot requirement
Straight run basis
Upstream disturbance
Flow conditioner
Plate orientation marking
Inspection hold points

Appendix E — Calculation Templates

E.1 Liquid restriction template

Input

Q,\quad \rho,\quad \mu,\quad p_1,\quad p_3,\quad p_v,\quad D,\quad d,\quad K_{p,1\rightarrow3}

Core calculation

A_p = \frac{\pi D^2}{4}

A_o = \frac{\pi d^2}{4}

V_{pipe} = \frac{Q}{A_p}

V_{bore} = \frac{Q}{A_o}

\Delta p_{\mathrm{perm}} = K_{p,1\rightarrow3} \frac{ \rho V_{pipe}^2 }{ 2 }

Cavitation screening

p_{\min} = p_1 + C_{p,\min} \left( \frac{ \rho V_{bore}^2 }{ 2 } \right)

Check:

p_{\min} > p_v + \Delta p_{\mathrm{margin}}

E.2 Gas restriction template

Input

p_1,\quad p_2,\quad T_1,\quad \gamma,\quad R_s,\quad C_d,\quad A_o

Critical pressure ratio

\left( \frac{p_2}{p_1} \right)_{\mathrm{crit}} = \left( \frac{2}{\gamma+1} \right)^{ \frac{\gamma}{\gamma-1} }

Non-choked preliminary mass flow

\dot m = C_dA_op_1 \sqrt{ \frac{ 2\gamma }{ R_sT_1(\gamma-1) } \left[ \left( \frac{p_2}{p_1} \right)^{ 2/\gamma } - \left( \frac{p_2}{p_1} \right)^{ (\gamma+1)/\gamma } \right] }

Choked ideal-gas screening

\dot m_{\mathrm{crit}} = C_dA_op_1 \sqrt{ \frac{ \gamma }{ R_sT_1 } } \left( \frac{2}{\gamma+1} \right)^{ \frac{ \gamma+1 }{ 2(\gamma-1) } }

Gunakan real-gas method atau approved vendor software untuk final design natural gas, hydrocarbon gas, steam, atau high-pressure gas.

E.3 Short-tube template

Input

d,\quad L_e,\quad \rho,\quad \mu,\quad \Delta p,\quad K_{\mathrm{entrance}},\quad K_{\mathrm{exit}},\quad f

Total loss coefficient

K_{\mathrm{total}} = K_{\mathrm{entrance}} + f\frac{L_e}{d} + K_{\mathrm{exit}} + K_{\mathrm{additional}}

Flow estimate

Q = A_o \sqrt{ \frac{ 2\Delta p }{ \rho K_{\mathrm{total}} } }

Equivalent discharge coefficient:

C_d = \frac{1}{\sqrt{K_{\mathrm{total}}}}

E.4 Multi-hole plate template

Identical-hole approximation

Q_{\mathrm{total}} = NQ_{\mathrm{hole}}

dengan:

Q_{\mathrm{hole}} = C_dA_o \sqrt{ \frac{ 2\Delta p_{\mathrm{hole}} }{ \rho } }

Non-uniform plenum condition

Q_{\mathrm{total}} = \sum_{i=1}^{N} Q_i

Q_i = C_{d,i}A_{o,i} \sqrt{ \frac{ 2 \left( p_{\mathrm{plenum},i} - p_{\mathrm{back},i} \right) }{ \rho_i } }

Untuk gas dengan pressure ratio besar, gunakan compressible-flow relation pada setiap hole.

Appendix F — Inspection Checklist Plate dan Transmitter

F.1 Plate inspection checklist

Item	Pass/Fail	Catatan
Plate tag sesuai drawing
Material certificate tersedia
Bore diameter diukur multi-axis
Bore circularity diperiksa
Edge tajam/tidak rusak
Tidak ada burr
Bevel berada pada sisi benar
Plate thickness sesuai drawing
Flatness diperiksa
Bore concentric terhadap pipe
Plate tidak erosi, pitting, atau fouling
Flow arrow/upstream marking terlihat
Gasket tidak intrude ke bore
Holder dan flange tidak rusak

F.2 DP transmitter checklist

Item	Pass/Fail	Catatan
Tag transmitter sesuai drawing
Range sesuai calculation basis
Calibration certificate valid
High-side dan low-side connection benar
Manifold lineup benar
Impulse line slope benar
Vent/drain tersedia dan dapat diakses
Tidak ada gas pocket pada liquid service
Tidak ada liquid accumulation pada gas service
Condensate pots steam simetris
Zero check selesai
DCS scaling dan square-root extraction benar
Pressure-temperature compensation benar
Leak test selesai

Appendix G — CFD Validation Checklist

Area	Pemeriksaan
Objective	Quantity of interest didefinisikan: DP, pressure recovery, $p_{\min}$ , flow split, jet velocity
Geometry	Bore, edge, thickness, bevel, gasket, pipe ID, plenum, fittings representatif
Domain	Upstream development dan downstream recovery length memadai
Mesh	Minimum tiga tingkat mesh atau refinement study tersedia
Near-wall treatment	Target $y^+$ konsisten dengan turbulence model
Turbulence model	Alasan pemilihan dan sensitivity study terdokumentasi
Compressibility	Diaktifkan untuk gas bila density/temperature berubah material
Multiphase	Model justified bila bubble/cavitation menjadi target
Boundary conditions	Flow, pressure, temperature, turbulence, backpressure representatif
Convergence	Residual, monitor DP, flow split, dan mass balance stabil
Mass balance	Inlet-outlet mass imbalance dilaporkan
Analytical comparison	Dibandingkan dengan continuity, loss model, atau compressible-flow screening
Validation	Dibandingkan dengan test, vendor data, atau benchmark relevan
Limitations	Semua simplifikasi dan uncertainty CFD dinyatakan
Decision relevance	Rekomendasi desain dibatasi pada evidence yang tersedia

Rujukan Appendix

ISO 5167-1 dan ISO 5167-2.
ASME MFC-3M.
ASME V&V 20.
Crane TP-410.
Idelchik, Handbook of Hydraulic Resistance.
API 521.
JCGM 100, Guide to the Expression of Uncertainty in Measurement.

Kembali ke Atas

Rujukan Teknis yang Harus Menjadi Tulang Punggung

Gunakan rujukan berikut pada tingkat klaim, bukan hanya sebagai daftar pustaka akhir:

Topik	Rujukan utama
Standard differential-pressure flowmeter	ISO 5167-1 dan ISO 5167-2
Metode orifice/nozzle/venturi ASME	ASME MFC-3M
Natural gas orifice metering	AGA Report No. 3 dan API MPMS Chapter 14.3
Restriction loss, fittings, dan piping hydraulics	Crane TP-410
Hydraulic resistance dan loss coefficients	Idelchik, Handbook of Hydraulic Resistance
Flow measurement engineering practice	Miller, Flow Measurement Engineering Handbook
Depressuring, blowdown, dan relief-related restriction	API 521
Erosion velocity and piping service	API RP 14E, bila relevan
CFD verification and validation	ASME V&V 20

Sebelum publikasi, tahun edisi dan amendment setiap standar perlu diverifikasi langsung pada penerbit resmi ISO, ASME, API, dan AGA karena saya tidak dapat memeriksa status edisi terkini secara daring pada sesi ini.

Catatan Penyusunan Artikel ini disusun sebagai materi edukasi dan referensi umum berdasarkan berbagai sumber pustaka, praktik lapangan, serta bantuan alat penulisan. Pembaca disarankan untuk melakukan verifikasi lanjutan dan penyesuaian sesuai dengan kondisi serta kebutuhan masing-masing sistem.

Orifice Plate: Geometry, Flow Equation, Installation, and Field Engineering Practice

Orifice Plate Geometry, Flow Equation, Installation, and Field Engineering Practice

0. Executive Summary: Decisions Before Equations

0.1 Tiga kategori yang tidak boleh dicampur

0.2 Standard orifice plate flowmeter

0.3 Restriction orifice untuk pressure reduction

0.4 Small hole, short tube, diffuser, dan purge restrictor

0.5 Kapan persamaan ISO/ASME dapat dipakai

0.6 Kapan korelasi empiris, vendor data, pengujian, atau CFD diperlukan

0.7 Kesalahan desain yang paling mahal

Menggunakan Cd=0,61C_d = 0{,}61Cd​=0,61 secara universal

Mengabaikan expansibility pada gas

Menyamakan measured DP dengan permanent pressure loss

Menggunakan t/dt/dt/d sebagai satu-satunya dasar klasifikasi

Mengabaikan cavitation, choking, noise, erosion, dan plugging

1. Scope, Intended Use, and Explicit Exclusions

1.1 Tujuan artikel

1.2 Intended use

1.3 Batas penggunaan utama

1.4 Data minimum sebelum memulai perhitungan

1.5 Explicit exclusions

Multiphase flow

Slurry atau fluida abrasif

Pulsating flow

Viskositas sangat tinggi

Gas dekat kondisi choking

Flashing liquid

Diffuser multi-hole

Micro-orifice atau bore sangat kecil

Plate non-konsentris atau aus

1.6 Prinsip konservatif

2. Application Classification: Metering atau Restriction?

2.1 Decision tree utama

2.2 Standard orifice plate flowmeter

2.3 Restriction orifice

2.4 Small hole, short tube, diffuser, dan purge restrictor

2.5 Klasifikasi berdasarkan fungsi, bukan hanya bentuk

2.6 Output desain per aplikasi

Flowmeter

Restriction orifice

Diffuser

Purge line

Blowdown

Compressor recycle

Aeration manifold

2.7 Engineering rule sebelum menghitung

Rujukan Bab 0–2

3. Geometry, Tolerances, and Inspection Requirements

3.1 Definisi geometri

Pipe internal diameter, (D)

Bore diameter, (d)

Beta ratio, β\betaβ

Plate thickness, (t)

Effective bore length, LeL_eLe​

Upstream edge radius, rer_ere​

Downstream bevel

Bore roughness

Concentricity

Flatness

Gasket intrusion

Ringkasan parameter geometri

3.2 Mengapa t/dt/dt/d bukan satu-satunya klasifikasi

Apa yang dapat disimpulkan dari t/dt/dt/d

Apa yang tidak dapat disimpulkan dari t/dt/dt/d

Dua Reynolds number yang harus dibedakan

3.3 Fabrication and field inspection

Inspection hold points

Acceptance checklist

Bore measurement pada beberapa arah

Burr dan edge inspection

Plate orientation

Gasket clearance verification

Material certificate dan traceability

Kondisi yang memerlukan revalidation

4. Flow Physics and Pressure Profile

4.1 Kontinuitas dan percepatan aliran

Catatan penting untuk gas

4.2 Static pressure, velocity head, dan total pressure

Static pressure

Velocity head

Menggunakan $C_d = 0{,}61$ secara universal

Menggunakan $t/d$ sebagai satu-satunya dasar klasifikasi

Beta ratio, $\beta$

Effective bore length, $L_e$

Upstream edge radius, $r_e$

3.2 Mengapa $t/d$ bukan satu-satunya klasifikasi

Apa yang dapat disimpulkan dari $t/d$

Apa yang tidak dapat disimpulkan dari $t/d$

Expansibility factor, $\varepsilon$
