Artikel 05: Centrifugal Pump Selection Engineering

1. Pump Selection in Engineering Design

Pemilihan pompa merupakan langkah penting dalam desain sistem transport fluida. Pompa yang dipilih harus mampu memenuhi kebutuhan sistem tanpa menyebabkan operasi yang tidak efisien atau tidak stabil.

1.1 Role of pump selection in fluid transport systems

Dalam sistem perpipaan industri, pompa berfungsi untuk memberikan energi kepada fluida agar dapat mengatasi:

  • perbedaan elevasi
  • losses dalam pipa
  • losses pada fitting dan peralatan

Pemilihan pompa yang tidak tepat dapat menyebabkan beberapa masalah operasi.

ProblemConsequence
Pompa terlalu kecilFlow tidak tercapai
Pompa terlalu besarOperasi jauh dari BEP
Kurva pompa tidak sesuaiSistem tidak stabil

Karena itu proses pemilihan pompa harus mempertimbangkan karakteristik sistem dan karakteristik pompa secara simultan.

1.2 Input parameters for pump selection

Parameter utama yang diperlukan untuk memilih pompa adalah:

ParameterDescription
Flow rate (Q)Kapasitas aliran yang dibutuhkan sistem
Total Dynamic Head (TDH)Head total yang harus diatasi pompa
Fluid propertiesKarakteristik fluida yang dipompa

Parameter ini biasanya diperoleh dari:

  • process design data
  • piping system calculation
  • operating conditions

1.3 Relationship between system requirement and pump performance

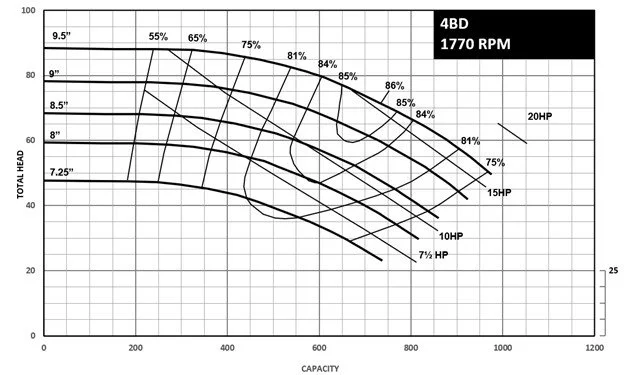

Pemilihan pompa dilakukan dengan membandingkan kebutuhan sistem dengan pump performance curve dari pompa yang tersedia.

Operating point sistem ditentukan oleh perpotongan antara:

  • pump curve
  • system curve



Pompa yang dipilih harus mampu menghasilkan head yang dibutuhkan sistem pada flow yang diinginkan.

2. Key Parameters for Centrifugal Pump Selection

Pemilihan pompa tidak hanya didasarkan pada flow dan head, tetapi juga mempertimbangkan karakteristik fluida dan kondisi operasi sistem.

2.1 Flow rate requirement

Flow rate adalah jumlah fluida yang harus dialirkan oleh pompa dalam satuan waktu.

Q=VolumeTimeQ = \frac{Volume}{Time}
ParameterDescriptionUnit
(Q)Flow ratem³/s

Flow requirement biasanya ditentukan oleh:

  • kebutuhan proses
  • kapasitas produksi
  • kebutuhan sirkulasi sistem

2.2 Total Dynamic Head requirement

Total Dynamic Head merupakan beban hidraulik yang harus diatasi pompa.

TDH=Hstatic+hf+hmTDH = H_{static} + h_f + h_m
ComponentDescription
H_staticStatic head
(h_f)Friction losses
(h_m)Minor losses

TDH menentukan head minimum yang harus dihasilkan pompa pada flow tertentu.

2.3 Fluid properties affecting pump selection

Karakteristik fluida mempengaruhi performa pompa.

PropertyInfluence
DensityMempengaruhi kebutuhan daya
ViscosityMempengaruhi losses dalam pompa
TemperatureMempengaruhi vapor pressure

Fluida dengan viskositas tinggi dapat menyebabkan:

  • penurunan efisiensi pompa
  • perubahan karakteristik kurva pompa

2.4 Operating conditions of the pumping system

Kondisi operasi sistem juga harus dipertimbangkan dalam pemilihan pompa.

Operating ConditionConsideration
Continuous operationPompa harus bekerja stabil dalam jangka panjang
Variable flowSistem mungkin memerlukan kontrol flow

Dalam sistem dengan flow variabel, pompa sering dikombinasikan dengan:

  • control valve
  • variable speed drive

Tujuannya adalah menjaga operasi pompa tetap berada dalam rentang efisiensi yang baik.

3. Specific Speed as Pump Classification Parameter

Dalam desain dan seleksi pompa, engineer sering menggunakan parameter yang disebut specific speed. Parameter ini digunakan untuk mengklasifikasikan tipe pompa berdasarkan hubungan antara flow rate, head, dan kecepatan rotasi.

3.1 Definition of specific speed

Specific speed adalah parameter karakteristik yang menunjukkan jenis geometri impeller yang paling sesuai untuk kombinasi flow dan head tertentu.

Specific speed bukan merupakan kecepatan aktual pompa, tetapi parameter yang digunakan untuk membandingkan karakteristik pompa dengan ukuran berbeda.

ParameterMeaning
Specific speedParameter klasifikasi tipe pompa

Parameter ini membantu engineer menentukan apakah sistem lebih cocok menggunakan:

  • pompa radial
  • pompa mixed-flow
  • pompa axial-flow

3.2 Specific speed equation

Specific speed dinyatakan dengan persamaan:

Ns=NQH3/4N_s = \frac{N\sqrt{Q}}{H^{3/4}}
ParameterDescriptionUnit
(N_s)Specific speed-
(N)Rotational speedrpm
(Q)Flow ratem³/s
(H)Pump headm

Persamaan ini menunjukkan hubungan antara:

  • kecepatan pompa
  • kapasitas aliran
  • head pompa

3.3 Interpretation of specific speed

Nilai specific speed menggambarkan karakteristik hidraulik pompa.

Specific SpeedCharacteristic
RendahHead tinggi, flow rendah
SedangHead sedang, flow sedang
TinggiHead rendah, flow tinggi

Dengan demikian nilai specific speed memberikan indikasi tipe impeller yang paling efisien untuk kondisi operasi tertentu.

3.4 Pump classification based on specific speed

Berdasarkan nilai specific speed, pompa sentrifugal dapat diklasifikasikan menjadi beberapa tipe.




Radial flow pump

Karakteristik:

  • flow relatif kecil
  • head tinggi
  • aliran keluar impeller dominan radial

Pompa ini umum digunakan pada:

  • boiler feed systems
  • high pressure applications

Mixed flow pump

Karakteristik:

  • kombinasi komponen radial dan aksial
  • head sedang
  • flow sedang

Pompa ini banyak digunakan pada:

  • irrigation systems
  • cooling water circulation

Axial flow pump

Karakteristik:

  • flow sangat besar
  • head rendah
  • aliran dominan aksial

Pompa axial biasanya digunakan pada:

  • flood control systems
  • large water circulation systems

4. Relationship Between Flow, Head, and Pump Type

Hubungan antara flow rate dan head merupakan faktor utama dalam menentukan tipe pompa yang paling sesuai untuk suatu sistem.

4.1 Flow–head characteristics of centrifugal pumps

Pompa radial memiliki karakteristik:

ParameterCharacteristic
Flow rateRelatif kecil
HeadTinggi

Energi fluida dihasilkan terutama oleh komponen radial dari kecepatan impeller.

4.2 Characteristics of mixed-flow pumps

Pompa mixed-flow menghasilkan aliran dengan komponen:

  • radial
  • aksial

Karakteristiknya berada di antara pompa radial dan axial.

ParameterCharacteristic
FlowSedang
HeadSedang

4.3 Characteristics of axial-flow pumps

Pompa axial menghasilkan aliran yang hampir seluruhnya searah dengan sumbu pompa.

Karakteristik utama:

ParameterCharacteristic
FlowSangat tinggi
HeadRendah

4.4 Selection of pump type based on system requirements

Pemilihan tipe pompa ditentukan oleh kebutuhan sistem.

System RequirementPump Type
Head tinggi, flow rendahRadial flow pump
Head sedang, flow sedangMixed flow pump
Head rendah, flow sangat besarAxial flow pump

Hubungan ini membantu engineer menentukan jenis pompa yang paling efisien untuk kondisi operasi tertentu.

5. Pump Efficiency Considerations

Efisiensi pompa merupakan parameter penting dalam pemilihan pompa karena menentukan seberapa efektif energi mekanis dari driver dikonversi menjadi energi hidraulik pada fluida.

5.1 Definition of pump efficiency

Efisiensi pompa didefinisikan sebagai perbandingan antara hydraulic power yang diberikan kepada fluida dan input power yang diberikan kepada pompa.

η=PhPinput\eta = \frac{P_h}{P_{input}}
ParameterDescription
(\eta)Pump efficiency
(P_h)Hydraulic power
P_inputInput power

Nilai efisiensi biasanya dinyatakan dalam persen.

5.2 Hydraulic power of the pump

Hydraulic power adalah energi yang benar-benar diberikan pompa kepada fluida.

Ph=ρgQHP_h = \rho g Q H
ParameterDescriptionUnit
(P_h)Hydraulic powerW
(\rho)Fluid densitykg/m³
(g)Gravitational accelerationm/s²
(Q)Flow ratem³/s
(H)Pump headm

Hydraulic power merupakan energi yang diperlukan untuk mengalirkan fluida sesuai kebutuhan sistem.

5.3 Overall pump efficiency

Efisiensi total pompa merupakan hasil dari beberapa komponen efisiensi.

Efficiency TypeDescription
Hydraulic efficiencyKehilangan energi akibat aliran fluida
Mechanical efficiencyKehilangan energi akibat gesekan mekanis

Efisiensi total dapat dinyatakan sebagai:

ηoverall=ηh×ηm\eta_{overall} = \eta_h \times \eta_m

di mana:

ParameterMeaning
(\eta_h)Hydraulic efficiency
(\eta_m)Mechanical efficiency

5.4 Relationship between efficiency and operating point

Efisiensi pompa tidak konstan terhadap flow.





Karakteristik efisiensi pompa:

Flow regionEfficiency
Flow rendahEfisiensi rendah
BEPEfisiensi maksimum
Flow tinggiEfisiensi menurun

Karena itu pemilihan pompa harus memastikan bahwa operating point berada dekat Best Efficiency Point (BEP).

6. Driver Power Estimation

Setelah flow dan head sistem ditentukan, langkah berikutnya adalah menentukan daya penggerak pompa.

Driver pompa biasanya berupa:

  • electric motor
  • steam turbine
  • gas turbine

6.1 Required pump power

Daya yang dibutuhkan pompa dapat dihitung menggunakan persamaan:

P=ρgQHηP = \frac{\rho g Q H}{\eta}
ParameterDescription
(P)Required pump power
(\eta)Pump efficiency

Persamaan ini menunjukkan bahwa kebutuhan daya meningkat jika:

  • flow meningkat
  • head meningkat
  • efisiensi pompa rendah

6.2 Relationship between hydraulic power and shaft power

Energi yang diberikan oleh driver tidak seluruhnya menjadi hydraulic power karena adanya losses dalam pompa.

Losses utama meliputi:

Loss TypeDescription
Hydraulic lossesTurbulence dan recirculation
Mechanical lossesGesekan bearing dan seal

Akibat losses tersebut:

Pshaft>PhP_{shaft} > P_h

6.3 Motor sizing considerations

Dalam pemilihan motor penggerak pompa, engineer biasanya memberikan safety margin terhadap daya yang dihitung.

Tujuan margin ini adalah untuk mengakomodasi:

  • variasi kondisi operasi
  • perubahan karakteristik sistem
  • ketidakpastian perhitungan

Sebagai contoh:

Calculated PowerSelected Motor
90 kW110 kW

Margin ini memastikan motor tidak bekerja pada kondisi overload.

6.4 Influence of efficiency on power requirement

Efisiensi pompa memiliki pengaruh langsung terhadap kebutuhan daya.

Jika efisiensi menurun:

η↓⇒Prequired↑\eta ↓ \Rightarrow P_{required} ↑

Akibatnya pompa membutuhkan daya lebih besar untuk menghasilkan head dan flow yang sama.

Karena itu pemilihan pompa dengan efisiensi tinggi dapat memberikan keuntungan:

  • konsumsi energi lebih rendah
  • biaya operasi lebih kecil
  • umur peralatan lebih panjang

Catatan Penyusunan Artikel ini disusun sebagai materi edukasi dan referensi umum berdasarkan berbagai sumber pustaka, praktik lapangan, serta bantuan alat penulisan. Pembaca disarankan untuk melakukan verifikasi lanjutan dan penyesuaian sesuai dengan kondisi serta kebutuhan masing-masing sistem.
