📘 ARTIKEL 28: Pre-TAR Checklist – Mengapa 70% Keberhasilan Shutdown Ditentukan Sebelum Unit Dimatikan?

📘 ARTIKEL 28: Pre-TAR Checklist – Mengapa 70% Keberhasilan Shutdown Ditentukan Sebelum Unit Dimatikan?

1️⃣ Informasi Umum

Judul Artikel: Pre-TAR Checklist untuk Rotating & Static Equipment – Pendekatan Berbasis Risiko & Data Kondisi
Disiplin: Mechanical (Interaksi: Electrical – Instrument – Safety)
Level: Junior (A → W progression)
Kategori: Preventive / Planning / System Interaction
Equipment / System Terkait:
- Centrifugal Pump (API 610 class)
- Reciprocating Compressor
- Heat Exchanger (Shell & Tube)
- Process Piping
Referensi Standar (Awareness Level):
- API 610 – Centrifugal Pump (inspection & maintenance awareness)
- API 618 – Reciprocating Compressor (maintenance planning awareness)
- ASME B31.3 – Process Piping (pressure boundary awareness)

Artikel ini berfokus pada fase sebelum shutdown dimulai, yaitu periode di mana seluruh risiko teknis, kebutuhan spare, kesiapan isolasi energi, dan interaksi lintas disiplin harus sudah tervalidasi. Pada level Junior, kompetensi yang dibangun adalah kemampuan menyusun dan menggunakan checklist pre-TAR berbasis kondisi aktual, bukan sekadar mengikuti template administratif.

2️⃣ Learning Objective (Measurable & Skill-Based)

Setelah membaca artikel ini, teknisi mampu:

LO1 – Menyusun checklist pre-TAR berbasis kondisi aktual equipment. Checklist harus memuat data vibration terakhir, temperatur bearing, histori kebocoran, clearance terakhir, serta daftar spare kritikal yang diverifikasi fisik.
LO2 – Mengkategorikan equipment berdasarkan criticality & failure history. Teknisi mampu membedakan equipment high consequence (misalnya pompa hydrocarbon utama) dengan equipment low consequence, sehingga prioritas shutdown tidak berbasis asumsi.
LO3 – Mengidentifikasi potensi risiko Loss of Containment dan bahaya energi tersimpan akibat isolasi yang tidak tervalidasi. Teknisi memahami bahwa kesalahan dalam membaca boundary isolasi dapat menyebabkan pembukaan flange pada line bertekanan atau mengandung fluida mudah terbakar.

⚠ Minimal satu LO terkait sistem & safety telah dipenuhi melalui LO3. Fokusnya adalah hubungan langsung antara kesiapan teknis dan pengendalian risiko keselamatan.

3️⃣ System Context & Criticality

Shutdown adalah bagian dari rantai proteksi sistem, bukan aktivitas mekanis yang berdiri sendiri.

Urutan sistem secara teknis:

Operasi Normal → Degradasi komponen (bearing wear, seal leakage, fouling exchanger) → Keputusan Shutdown → Isolasi Energi (Mechanical, Electrical, Instrument) → Pembongkaran → Inspeksi & Overhaul → Reassembly → Commissioning & Startup

Jika pre-TAR tidak dilakukan secara sistematis, maka efeknya berantai:

Spare tidak siap → Equipment tidak bisa dirakit kembali → Window shutdown terlampaui → Tekanan manajemen untuk percepatan startup → Risiko kesalahan instalasi meningkat
Data clearance tidak tersedia → Tidak ada baseline perbandingan → Kesalahan alignment saat reassembly → Vibrasi meningkat saat startup → Potensi kerusakan ulang (repeat failure)
Isolasi tidak tervalidasi terhadap P&ID → Residual pressure tertinggal → Flange dibuka dalam kondisi masih bertekanan → Potensi Loss of Containment → Fire / explosion hazard

Interaksi Lintas Disiplin

Pre-TAR melibatkan:

Mechanical opening ↔ Electrical LOTO motor & MCC isolation
Mechanical disassembly ↔ Instrument removal (pressure transmitter, temperature sensor, impulse line)
Isolation valve status ↔ Control valve position ↔ ESD permissive logic

Contoh interaksi sistem:

Motor belum terisolasi secara electrical → Mechanical mulai membuka coupling → Potensi start tidak disengaja. Impulse line tidak dilepas → Flange dibuka → Fluida terjebak di tubing kecil tetap bertekanan.

Dengan demikian, keberhasilan shutdown bukan ditentukan saat pembongkaran, tetapi saat fase perencanaan dan verifikasi sistem sebelum unit dimatikan.

👉 Pada level Junior, pemahaman ini mengubah pola pikir dari “menunggu pekerjaan dimulai” menjadi “mengendalikan risiko sejak tahap persiapan.”

4️⃣ Diagram Literacy Section (WAJIB)

Diagram literacy pada fase pre-TAR bukan sekadar kemampuan membaca gambar, tetapi kemampuan menentukan boundary energi, titik isolasi, dan konsekuensi sistem jika salah interpretasi.

Checklist pre-TAR yang baik selalu diverifikasi terhadap P&ID dan GA drawing. Tanpa itu, risiko Loss of Containment dan rework mekanis meningkat signifikan.

A. P&ID – Isolation & Depressurization Boundary

Pada fase pre-TAR, teknisi harus mampu menunjukkan secara fisik di P&ID:

Isolation valve upstream & downstream
- Valve mana yang menjadi primary isolation
- Apakah ada double block & bleed atau single isolation
Drain & vent point
- Titik untuk verifikasi zero pressure
- Jalur pembuangan fluida sebelum pembukaan flange
Bypass line
- Line kecil yang sering terlewat
- Potensi backflow jika tidak ditutup
Instrument tapping
- Pressure transmitter (PT)
- Impulse line
- Local gauge

Mekanisme Risiko Jika Salah Interpretasi

Root physical mechanism: Fluida masih bertekanan di antara dua valve karena tidak ada drain terbuka.

Load/stress condition: Tekanan internal masih tersimpan dalam pocket line.

Operational trigger: Flange dibuka tanpa verifikasi zero energy.

System consequence: Hydrocarbon spray → potensi ignition → fire/explosion.

⚠ Pre-TAR checklist harus mencantumkan nomor valve, posisi valve, dan metode verifikasi (bleed open / pressure gauge zero).

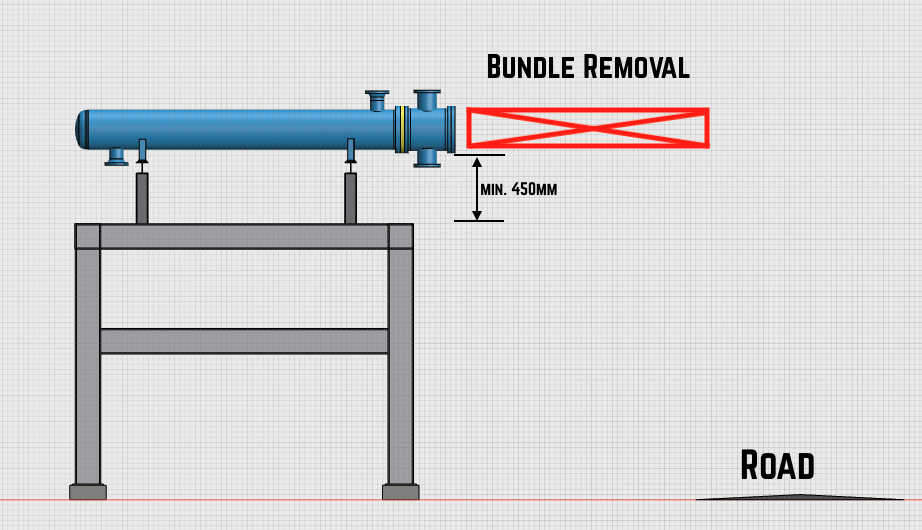

B. GA Drawing – Clearance & Lifting Path

GA drawing digunakan untuk memastikan:

Ruang tarik rotor / bundle
- Apakah panjang clearance cukup untuk menarik shaft atau exchanger bundle?
- Apakah ada pipa yang harus dibongkar dulu?
Titik lifting lug & center of gravity
- Apakah tersedia lifting point bawaan?
- Apakah perlu chain block tambahan?
Interferensi dengan pipa, struktur, atau cable tray
- Apakah perlu temporary support?
- Apakah ada risiko menabrak tray instrument atau cable?

Mekanisme Risiko Jika Tidak Diverifikasi

Root physical mechanism: Rotor ditarik tanpa clearance cukup → menabrak casing atau struktur.

Load/stress condition: Side load pada shaft atau casing akibat sudut angkat tidak sejajar.

Operational trigger: Improvised lifting tanpa review GA.

System consequence: Shaft bending → misalignment saat startup → vibrasi tinggi → premature bearing failure.

⚠ Pre-TAR checklist wajib memasukkan:

Verifikasi ruang kerja
Verifikasi alat angkat (SWL cukup?)
Review lifting path sebelum shutdown dimulai

Kesimpulan Bab 4: Kemampuan membaca P&ID dan GA drawing adalah kontrol teknis utama sebelum shutdown. Kesalahan pada tahap ini tidak terlihat saat planning, tetapi muncul saat pembongkaran atau saat startup — sering kali dalam bentuk leak, misalignment, atau bahkan incident keselamatan.

5️⃣ Background & Failure Scenario

Shutdown tahun sebelumnya dilakukan pada unit pompa hydrocarbon utama dan satu heat exchanger pendingin produk.

Temuan saat evaluasi pasca shutdown:

Gasket suction pump tidak tersedia sesuai class flange
Bolt panjang kurang ±15 mm dari requirement
Clearance bearing sebelum dismantling tidak dicatat
Impulse line pressure transmitter tidak dibersihkan sebelum startup

Kronologi Kejadian

Hari ke-1 shutdown:

Equipment berhasil diisolasi.
Pump dibongkar tanpa baseline clearance measurement.

Hari ke-2:

Saat reassembly ditemukan bolt tidak cukup panjang.
Warehouse harus mencari alternatif bolt.

Hari ke-3:

Startup dilakukan setelah perakitan selesai.
Leak muncul pada flange discharge saat pressure mencapai 12 barg.

Data Aktual

Durasi shutdown: +48 jam dari jadwal
Rework akibat leak: 12 jam tambahan
Startup tertunda → kehilangan produksi signifikan
Biaya lembur meningkat 22% dibanding estimasi

Konsekuensi Sistem

Rework tidak hanya berdampak pada mechanical:

Control valve downstream tertunda kalibrasi karena unit belum pressurized
Electrical team menunggu alignment final sebelum energizing motor
Commissioning window bergeser

Artinya, satu kegagalan pre-TAR menyebabkan efek domino lintas disiplin.

6️⃣ Symptom & Initial Finding

Apa yang Terlihat (Visual)

Spare di warehouse tidak sesuai tag number equipment
Marking flange tidak terbaca jelas
Tidak ada checklist pre-TAR yang terdokumentasi dan ditandatangani

Apa yang Terukur (Data)

Schedule overrun: 18%
Rework hours tinggi dibanding shutdown sebelumnya
Leak muncul saat pressure ramp-up, bukan saat hydrotest statis

Apa yang Diasumsikan Operator

Vendor lambat
Material datang terlambat
Leak akibat torque kurang

⚠ Pola pikir ini berbahaya.

Tanpa analisa sistem, fokus sering diarahkan ke vendor atau teknisi lapangan, padahal akar masalah berada pada fase perencanaan dan verifikasi.

Tujuan section ini adalah melatih teknisi Junior untuk memisahkan:

Fakta → Data → Asumsi

7️⃣ Possible Causes (Structured Hypothesis)

Hipotesis harus disusun lintas disiplin untuk mencegah bias analisa.

A. Mechanical

Tidak ada baseline measurement (bearing clearance, shaft runout)
Tidak ada daftar spare kritikal berbasis service condition
Flange rating tidak diverifikasi sebelum pemesanan gasket
Tidak ada torque record terdokumentasi

Kemungkinan mekanisme: Preload tidak tercapai → gasket seating stress rendah → leak saat pressure naik.

B. Electrical

Jadwal LOTO tidak sinkron dengan mechanical opening
MCC isolation belum diverifikasi saat mechanical mulai dismantling
Motor belum benar-benar isolated saat coupling dilepas

Risiko sistem: Rotating start tidak disengaja → cedera personel.

C. Instrument

Impulse line tidak masuk checklist removal
Tidak ada verifikasi zero pressure via transmitter
Pressure reading saat startup tidak dikorelasikan dengan leak onset

Risiko sistem: Line dianggap depressurized padahal masih ada trapped pressure.

D. Human / System

Tidak ada pre-TAR coordination meeting lintas disiplin
Checklist tidak distandarisasi
Spare diverifikasi di SAP, bukan secara fisik
Tidak ada final readiness review sebelum shutdown dimulai

Akar permasalahan kemungkinan besar berada pada level sistem, bukan hanya kesalahan individu.

Pada tahap ini, teknisi belum menyimpulkan root cause.

Tujuannya adalah memastikan seluruh kemungkinan lintas disiplin terpetakan sebelum masuk ke proses investigasi sistematis pada bab berikutnya.

8️⃣ Step-by-Step Investigation Flow

Investigasi dilakukan dengan pendekatan sistematis, bukan langsung menyimpulkan “gasket salah” atau “vendor lambat”.

1. Kumpulkan Data Histori

Data yang dikumpulkan:

Failure log 2 tahun terakhir
Trend vibration sebelum shutdown
Trend temperatur bearing
Histori leak pada flange yang sama
Daftar spare yang digunakan pada shutdown sebelumnya

Tujuan tahap ini: Menentukan apakah kasus ini isolated event atau recurring pattern.

2. Identifikasi Equipment Critical

Equipment dikategorikan berdasarkan:

Dampak terhadap produksi (main pump vs standby pump)
Potensi bahaya (hydrocarbon service vs water service)
Histori kegagalan sebelumnya

Decision point: Jika equipment termasuk high consequence failure, maka prioritas verifikasi harus lebih ketat sebelum shutdown.

3. Eliminasi Hipotesis

Hipotesis diuji satu per satu:

Apakah gasket sesuai flange class?
Apakah bolt grade dan panjang memenuhi minimum engagement?
Apakah spare diverifikasi fisik sebelum shutdown?
Apakah isolation boundary tervalidasi terhadap P&ID?

Jika ditemukan bahwa:

SAP menunjukkan spare “available” tetapi fisik tidak sesuai
Tidak ada baseline clearance sebelum dismantling

Maka hipotesis sistem mulai menguat.

4. Verifikasi Lapangan

Dilakukan pengecekan langsung:

Cross-check flange rating vs gasket marking
Cek bolt length & thread engagement
Review torque record (jika ada)
Validasi posisi isolation valve terhadap P&ID
Konfirmasi apakah drain & vent benar-benar dibuka sebelum opening

Tahap ini menghubungkan dokumen dengan kondisi aktual lapangan.

5. Konfirmasi Root Cause

Setelah seluruh hipotesis diuji, ditemukan bahwa:

Tidak ada sistem checklist pre-TAR formal
Spare tidak diverifikasi secara fisik
Data condition monitoring tidak digunakan untuk menentukan scope pekerjaan

Decision Point Akhir:

Masalah bukan pada satu gasket atau satu bolt, tetapi pada ketiadaan sistem verifikasi sebelum shutdown dimulai.

9️⃣ Root Cause & Contributing Factor

Root Physical Mechanism

Perencanaan tidak berbasis kondisi → part tidak sesuai → preload tidak optimal → leak saat pressure ramp-up.

Load / Stress Condition

Tekanan meningkat bertahap saat startup
Thermal expansion menyebabkan perubahan clamp load
Gasket tidak mencapai seating stress design

Operational Trigger

Commissioning dilakukan tanpa verifikasi ulang material dan torque.

System Consequence

Leak hydrocarbon
Shutdown ulang
Potensi Loss of Containment
Risiko fire/explosion meningkat

Root Cause Teknis

Tidak adanya sistem checklist pre-TAR terstandar berbasis:

Data kondisi equipment
Risk prioritization
Verifikasi fisik spare
Validasi boundary isolasi

Contributing Factor

Data vibration & leak history tidak digunakan
Tidak ada integrasi Mechanical–Planner–Warehouse
Tidak ada pre-TAR coordination meeting lintas disiplin
Tidak ada final readiness sign-off sebelum shutdown

Artinya, kegagalan terjadi di level sistem manajemen teknis, bukan sekadar kesalahan teknisi lapangan.

🔟 Reference to Standard & Gap Analysis

Menurut praktik API 610 dan API 618 (awareness level):

Equipment kritikal harus memiliki documented inspection plan
Maintenance planning harus berbasis kondisi dan histori kegagalan
Spare kritikal harus tersedia dan tervalidasi sebelum pekerjaan dimulai

Menurut ASME B31.3:

Pressure boundary harus dipastikan mampu menahan tekanan design
Komponen harus sesuai spesifikasi material dan rating

Apa yang Seharusnya (Best Practice)

Pre-shutdown inspection dilakukan minimal 1 bulan sebelum TAR
Critical spare list disusun berbasis consequence of failure
Isolation boundary diverifikasi terhadap P&ID & field check
Checklist ditandatangani lintas disiplin

Gap yang Terjadi

Tidak ada dokumen pre-shutdown verification formal
Tidak ada risk-based prioritization
Tidak ada cross-discipline readiness review
Tidak ada audit fisik spare sebelum shutdown

Kesimpulan bab ini:

Standar industri sebenarnya sudah mengarahkan pada pendekatan sistematis. Yang gagal bukan teknologinya, tetapi penerapan disiplin verifikasi sebelum shutdown dimulai.

1️⃣1️⃣ Corrective & Preventive Action

Perbaikan harus dibagi menjadi empat level agar tidak berhenti pada “ganti gasket” atau “perbaiki bolt”.

Immediate Action (Jangka Pendek)

Susun checklist pre-TAR formal berbasis:
- P&ID isolation boundary
- Daftar spare kritikal
- Histori failure 2 tahun terakhir
Lakukan verifikasi fisik seluruh spare sebelum shutdown dimulai.
Validasi ulang flange rating, bolt length, dan material certificate.
Pastikan LOTO diverifikasi lintas disiplin sebelum mechanical opening.

Tujuan: mencegah repeat failure pada shutdown berikutnya.

Permanent Fix (Perbaikan Teknis Berkelanjutan)

Implementasi pre-shutdown inspection minimal 1 bulan sebelum TAR.
Wajibkan baseline measurement sebelum dismantling:
- Bearing clearance
- Shaft runout
- Alignment reading
Standarisasi format checklist pre-TAR untuk seluruh unit.

Tujuan: membangun sistem, bukan solusi reaktif.

System Improvement (Integrasi Lintas Disiplin)

Integrasi data vibration trend & leak history ke planning meeting.
Wajibkan coordination meeting Mechanical–Electrical–Instrument–Planner.
Tambahkan sign-off final readiness sebelum shutdown dimulai.
Sinkronisasi SAP dengan audit fisik spare.

Tujuan: menghilangkan silo antar departemen.

Monitoring Plan

Parameter yang harus dipantau:

% Shutdown overrun
Rework hours per TAR
Jumlah leak saat startup
Checklist compliance rate

Jika metrik ini tidak membaik, berarti sistem pre-TAR belum efektif.

1️⃣2️⃣ Risk & Safety Reflection

Pre-TAR yang buruk bukan hanya masalah schedule, tetapi masalah keselamatan proses.

Potensi Bahaya Terbesar

Residual pressure saat flange dibuka
- Root mechanism: trapped pressure antara dua valve.
- Trigger: drain tidak dibuka atau bypass tidak diidentifikasi.
- Consequence: hydrocarbon spray.
Hydrocarbon release → fire/explosion
- Jika terdapat ignition source.
- Potensi eskalasi ke equipment sekitar.
Lifting accident saat removal rotor/bundle
- Clearance tidak cukup.
- Side load pada sling.
Motor start tidak disengaja
- LOTO belum tervalidasi secara electrical.
- Mechanical sudah membuka coupling.

Permit yang Seharusnya Digunakan

LOTO verification (Electrical & Mechanical)
Confined Space Permit (jika vessel/exchanger dibuka)
Hot Work Permit (jika ada grinding/welding)
Lifting plan approval untuk komponen berat

Pre-TAR checklist harus memasukkan verifikasi permit sebagai bagian dari kontrol risiko.

Refleksi Sistem

Kegagalan pre-TAR meningkatkan:

Probabilitas Loss of Containment
Probabilitas injury personel
Probabilitas startup dipercepat tanpa verifikasi penuh

Artinya, pre-TAR adalah barrier pertama dalam mencegah major incident.

1️⃣3️⃣ Data Interpretation & Trend Awareness

Shutdown berbasis asumsi akan selalu menghasilkan rework. Shutdown berbasis data menghasilkan prioritas yang tepat.

Parameter yang Harus Dipantau Sebelum Menentukan Scope

Vibration trend (overall & bearing)
Bearing temperature trend
Seal leakage rate
Oil analysis result (wear particle)
Recurrent leak history pada flange tertentu

Mekanisme Pencegahan Berbasis Trend

Contoh:

Vibration naik 25% dalam 6 bulan → Indikasi bearing degradation → Masukkan bearing replacement dalam scope
Seal leakage meningkat mendekati alarm threshold → Jadwalkan seal inspection saat TAR
Oil analysis menunjukkan wear metal meningkat → Evaluasi internal component sebelum failure terjadi

Early Warning Indicator

Vibration meningkat >20% dari baseline
Temperatur bearing konsisten naik tanpa perubahan beban
Leakage muncul berulang pada flange yang sama
MTBF lebih pendek dari interval overhaul

Jika indikator ini diabaikan:

Root mechanism: degradasi berlanjut. Trigger: startup setelah TAR. Consequence: repeat failure → emergency shutdown.

Kesimpulan Bab 13:

Data trend adalah alat prioritas utama dalam menyusun checklist pre-TAR. Tanpa data, shutdown hanya menjadi aktivitas rutin, bukan aktivitas reliability-driven.

1️⃣4️⃣ Competency Mapping

Skill Area: Shutdown Preparation & Risk Awareness (Mechanical – Cross Discipline Interaction)

Aspek Kompetensi	Level Saat Ini (A – Assist)	Target Setelah Artikel (W – Working)
Membaca P&ID untuk isolation boundary	Membantu senior membaca	Mampu menunjukkan boundary isolasi sendiri
Verifikasi spare fisik	Mengikuti instruksi	Mampu melakukan pengecekan mandiri
Identifikasi equipment critical	Berdasarkan arahan	Mampu menggunakan data histori & risiko
Awareness risiko LoC	Mengetahui secara umum	Mampu menjelaskan mekanisme teknisnya

Outcome Kompetensi

Setelah artikel ini, teknisi Junior diharapkan:

Tidak hanya menunggu shutdown dimulai
Mampu menyusun dan menggunakan checklist pre-TAR
Memahami hubungan langsung antara perencanaan dan keselamatan

Transisi A → W terjadi saat teknisi mampu melakukan verifikasi tanpa harus diingatkan.

1️⃣5️⃣ Discussion Question (Toolbox Use)

Gunakan pertanyaan berikut dalam toolbox meeting sebelum shutdown:

Mengapa 70% kegagalan shutdown sebenarnya terjadi sebelum equipment dibuka?
Jika waktu shutdown terbatas, bagaimana menentukan equipment mana yang harus diprioritaskan berdasarkan risiko?
Apa risiko sistemik jika mechanical team tidak memverifikasi isolation boundary langsung di P&ID dan lapangan?

Tujuan diskusi:

Melatih pola pikir sistem
Mengurangi budaya “asal buka”
Menguatkan integrasi lintas disiplin

1️⃣6️⃣ Key Takeaway

Shutdown adalah aktivitas sistem, bukan sekadar pekerjaan mekanis.
Pre-TAR checklist harus berbasis data kondisi, bukan template administratif.
Isolation boundary wajib diverifikasi terhadap P&ID dan kondisi lapangan.
Spare harus diverifikasi fisik, bukan hanya status di sistem.
Integrasi Mechanical–Electrical–Instrument menentukan keberhasilan shutdown.
Rework saat startup sering berasal dari kegagalan perencanaan awal.
Pre-TAR yang kuat adalah barrier utama mencegah Loss of Containment dan incident keselamatan.

📌 Penutup Sistemik

Keberhasilan shutdown tidak dimulai saat flange dibuka. Ia dimulai saat data dianalisis, spare diverifikasi, boundary dikonfirmasi, dan risiko dipetakan.

Jika tahap ini kuat, shutdown berjalan terkendali. Jika tahap ini lemah, konsekuensinya muncul saat startup — dan sering kali dalam bentuk kegagalan teknis atau insiden keselamatan.

Catatan Penyusunan Artikel ini merupakan bagian dari serial peningkatan kompetensi yang dirancang untuk diikuti secara berurutan guna membangun pemahaman sistematis dan bertahap. Meskipun demikian, setiap artikel tetap dapat dibaca secara terpisah sebagai referensi mandiri sesuai kebutuhan pembaca. Materi disusun berdasarkan berbagai sumber pustaka teknis, praktik lapangan industri, serta dukungan alat bantu penulisan. Pembaca disarankan melakukan verifikasi lanjutan dan penyesuaian teknis sesuai dengan standar perusahaan, kondisi aktual peralatan, serta regulasi keselamatan yang berlaku.
