1️⃣ Informasi Umum

1. Judul: Unbalance vs Misalignment – Diagnosis Sistematis Berbasis Arah Vibrasi

2. Disiplin: Mechanical

3. Level: Junior

4. Kategori: Troubleshooting & System Interaction

5. Equipment: Centrifugal Pump + Motor (horizontal, flexible coupling)

6. Referensi Standar:

   • API 610 – Vibration monitoring & acceptance criteria
   • API 686 – Shaft alignment practice awareness

2️⃣ Learning Objective (Measurable & Skill-Based)

Setelah membaca artikel ini, teknisi mampu:

• LO1 – Mengidentifikasi pola dominan radial vs axial vibration pada pump–motor set berdasarkan data aktual (mm/s dan arah H–V–A).
• LO2 – Mengeliminasi hipotesis unbalance atau misalignment secara sistematis dengan menghubungkan data vibrasi, histori maintenance, dan kondisi operasi.
• LO3 – Menjelaskan konsekuensi sistem jika vibrasi tidak dikendalikan (bearing overload → seal stress → potensi Loss of Containment → gangguan proses).

⚠ Minimal satu LO terkait sistem & safety telah dipenuhi pada LO3.

3️⃣ System Context & Criticality

Posisi Equipment dalam Sistem

Rantai energi dan beban mekanik:

Motor listrik → Coupling → Pump shaft → Bearing (DE & NDE) → Mechanical seal → Casing → Process line

Pompa berfungsi menjaga flow dan pressure proses. Stabilitas mekanis langsung mempengaruhi stabilitas proses.

Jika Vibrasi Tinggi – Apa yang Terjadi Secara Fisik?

1. Beban dinamis meningkat pada bearing → Contact stress naik → Fatigue life menurun

2. Shaft deflection meningkat → Seal face tidak sejajar → Film lubrication terganggu

3. Fondasi menerima cyclic load → Anchor bolt fatigue → Baseplate crack

Root physical mechanism selalu terkait gaya dinamis akibat massa berputar yang tidak seimbang atau geometri poros yang tidak sejajar.

Interaksi Lintas Disiplin (Mechanical – Instrument – Electrical – Control)

Vibrasi ↑ → Temperatur bearing ↑ → RTD kirim sinyal ke DCS (Instrumentation) → Alarm aktif → Jika melewati setpoint trip → Motor shutdown oleh proteksi electrical

Jika pompa trip:

• Flow turun
• Pressure downstream drop
• Control valve membuka lebih besar
• Potensi process instability

Artinya, kegagalan alignment bukan hanya isu mekanik, tetapi berpotensi menjadi isu sistem dan keselamatan proses.

Criticality terhadap Safety & Reliability

Jika misalignment dibiarkan:

• Bearing seizure
• Shaft patah
• Mechanical seal failure
• Hydrocarbon leak
• Potensi fire/explosion (pada fluida mudah terbakar)

Proteksi trip hanyalah layer of protection terakhir. Reliability harus dikendalikan dari sumber gangguan mekanik, bukan menunggu proteksi bekerja.

4️⃣ Diagram Literacy Section (WAJIB)

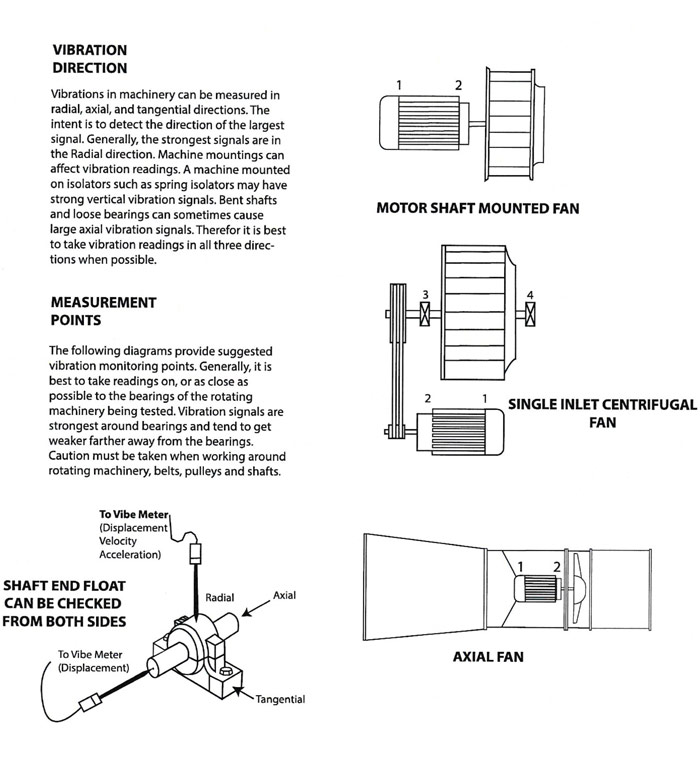

A. Arah Pengukuran Vibrasi

Pada sistem Centrifugal Pump + Motor horizontal, teknisi wajib memahami posisi dan arah pengukuran berikut:

1️⃣ Lokasi Pengukuran

• DE (Drive End) → sisi coupling
• NDE (Non-Drive End) → sisi luar motor/pompa

Pengukuran dilakukan di housing bearing karena di titik inilah gaya dinamis langsung diteruskan ke struktur.

2️⃣ Arah Pengukuran

• Horizontal (H) → radial arah samping
• Vertical (V) → radial arah atas–bawah
• Axial (A) → sejajar sumbu poros

Tanpa memahami arah ini, angka mm/s menjadi tidak bermakna.

3️⃣ Interpretasi Dasar Berdasarkan Arah

Hubungan sebab–akibat:

Massa tidak seimbang → gaya sentrifugal → dominan radial. Poros tidak sejajar → gaya dorong aksial periodik → dominan axial.

B. Mekanisme Fisik

1️⃣ Unbalance – Mekanisme Fisik

Root physical mechanism: Distribusi massa rotor tidak simetris terhadap centerline.

Load condition: Saat berputar, gaya sentrifugal F = m·r·ω² bekerja radial keluar.

Operational trigger:

• Impeller fouling
• Erosi tidak merata
• Material build-up

System consequence:

• Radial vibration meningkat
• Bearing radial load naik
• Temperatur naik
• Seal stress bertambah

Unbalance jarang menghasilkan axial dominan karena gaya bekerja tegak lurus poros.

2️⃣ Angular Misalignment – Mekanisme Fisik

Root physical mechanism: Sumbu motor dan pompa membentuk sudut berbeda.

Load condition: Setiap rotasi coupling menghasilkan gaya dorong aksial siklik.

Operational trigger:

• Alignment cold tanpa kompensasi thermal growth
• Shimming tidak presisi

System consequence:

• Axial vibration meningkat
• Axial bearing load naik
• Temperatur bearing naik perlahan
• Seal face wear tidak merata

3️⃣ Parallel Misalignment – Mekanisme Fisik

Root physical mechanism: Sumbu sejajar tetapi tidak satu garis.

Load condition: Kombinasi gaya radial dan axial terjadi bersamaan.

Operational trigger:

• Soft foot
• Baseplate distortion
• Anchor bolt tension tidak merata

System consequence:

• Vibrasi muncul di beberapa arah
• Fatigue pada coupling
• Potensi bolt failure

Kesimpulan Diagram Literacy Section

Teknisi junior harus mampu menghubungkan:

Geometri shaft → Jenis gaya → Arah vibrasi → Beban bearing → Risiko sistem

Jika tahapan ini tidak dipahami, maka diagnosis akan bersifat asumsi, bukan berbasis mekanisme fisik.

5️⃣ Background & Failure Scenario

Pompa P-101A (service: hydrocarbon ringan, suction stabil, temperatur fluida 65°C) mengalami kenaikan vibrasi dalam 2 minggu pasca overhaul motor.

Data Operasi Normal (Baseline – sebelum overhaul)

• Overall vibration: 2.8 mm/s
• Axial DE motor: 1.2 mm/s
• Radial rata-rata: 2.5 mm/s
• Temperatur bearing: 72°C
• Arus motor: normal (±3% variasi)

Data Aktual (14 hari setelah start-up)

• Overall vibration: 6.5 mm/s
• Axial DE motor: 5.8 mm/s
• Radial rata-rata: 3.2 mm/s
• Temperatur bearing DE: naik menjadi 80°C (+8°C)
• Tidak ada alarm trip aktif

Kronologi

• Hari ke-0: Alignment dilakukan setelah penggantian bearing motor.
• Hari ke-7: Vibrasi mulai naik bertahap.
• Hari ke-14: Axial vibration melewati 5 mm/s.
• Alarm belum trip, namun trending menunjukkan kenaikan konsisten.

Konteks Sistem

Pompa P-101A mensuplai feed ke heat exchanger. Jika pompa trip:

• Flow turun
• Temperatur downstream berubah
• Control valve membuka lebih besar
• Potensi upset proses

Artinya, meskipun saat ini belum trip, tren ini memiliki konsekuensi sistemik.

6️⃣ Symptom & Initial Finding

🔎 Apa yang Terlihat

• Noise ringan di area coupling
• Getaran terasa saat tangan ditempelkan pada bearing housing
• Tidak ada kebocoran pada mechanical seal
• Tidak ada oli bocor

📊 Apa yang Terukur

• Axial vibration dominan (5.8 mm/s)
• Radial vibration relatif stabil
• Temperatur bearing naik 8°C
• Arus motor stabil (tidak menunjukkan overload)

💬 Apa yang Diasumsikan Operator

• “Kemungkinan impeller unbalance.”

⚠ Analisis awal ini belum berbasis arah vibrasi.

Analisa Awal Berbasis Data

Jika unbalance:

• Dominan radial
• Frekuensi 1× RPM
• Axial biasanya rendah

Namun pada kasus ini:

• Axial tinggi
• Radial tidak melonjak signifikan
• Temperatur naik perlahan

Artinya, hipotesis unbalance tidak langsung kuat.

7️⃣ Possible Causes (Structured Hypothesis)

Diagnosis tidak boleh langsung menyimpulkan. Hipotesis harus dibagi lintas disiplin.

A. Mechanical

1. Rotor unbalance
2. Angular misalignment
3. Parallel misalignment
4. Soft foot
5. Thermal growth tidak dikompensasi

Hubungan sebab–akibat:

Misalignment → gaya axial siklik → axial bearing load ↑ → temperatur naik → vibrasi axial ↑.

B. Process

1. Cavitation ringan
2. Perubahan densitas fluida
3. Hydraulic instability

Namun cavitation umumnya menghasilkan noise khas dan radial fluctuation, bukan axial dominan.

C. Instrument

1. Sensor vibrasi longgar
2. Mounting magnet tidak rigid
3. Kesalahan kalibrasi

Jika sensor longgar → biasanya noise random, bukan tren naik konsisten.

D. Human Error

1. Alignment hanya dilakukan pada kondisi cold
2. Tidak ada kompensasi thermal growth
3. Tidak ada pencatatan nilai alignment akhir
4. Tidak ada baseline axial setelah maintenance

Prioritas Hipotesis Awal

Berdasarkan pola:

• Axial dominan
• Muncul pasca maintenance
• Temperatur naik perlahan

Hipotesis paling kuat sementara: Angular misalignment akibat tidak mempertimbangkan thermal growth.

Namun ini belum root cause final — perlu investigasi sistematis pada Bab 8.

8️⃣ Step-by-Step Investigation Flow

Investigasi dilakukan berbasis eliminasi hipotesis, bukan asumsi.

1️⃣ Kumpulkan Data Lengkap (H–V–A + Spectrum)

• Ambil data di DE & NDE motor dan pompa.
• Catat axial vs radial.
• Periksa frekuensi dominan (1× RPM atau lainnya).

Decision Point: Jika axial dominan dan 1× RPM → misalignment lebih kuat dibanding unbalance.

2️⃣ Bandingkan Axial vs Radial

Data aktual:

• Axial DE motor: 5.8 mm/s
• Radial rata-rata: 3.2 mm/s

Interpretasi:

Unbalance umumnya dominan radial. Axial tinggi → unbalance dieliminasi tahap awal.

3️⃣ Evaluasi Temperatur Bearing

Temperatur naik +8°C.

Makna teknis:

Axial load tambahan meningkatkan friction internal bearing → heat generation ↑.

Jika unbalance murni radial, temperatur axial bearing tidak selalu naik signifikan.

4️⃣ Review Histori Alignment & Shim Record

• Apakah ada dokumen nilai angular & offset final?
• Apakah thermal growth dihitung?
• Apakah dilakukan hot alignment verification?

Ditemukan:

• Alignment dilakukan cold.
• Tidak ada perhitungan ekspansi termal.

5️⃣ Verifikasi Soft Foot

Gunakan feeler gauge dan torque sequence check.

Hasil:

• Tidak ada soft foot signifikan.

Hipotesis soft foot dieliminasi.

6️⃣ Dial Indicator Alignment Check (Cold Condition)

Hasil menunjukkan deviasi angular ringan.

Namun perlu dikaji saat kondisi panas.

7️⃣ Analisa Thermal Growth

Motor dan pompa memiliki koefisien ekspansi berbeda.

Root physical reasoning:

Jika motor tumbuh lebih tinggi saat panas → sudut berubah → angular misalignment terjadi saat running.

8️⃣ Konfirmasi Melalui Realignment + Monitoring

Dilakukan:

• Realignment dengan kompensasi thermal growth.
• Re-measure vibrasi setelah 24 jam operasi.

Hasil:

• Axial turun ke 2.4 mm/s
• Temperatur kembali mendekati baseline

Root cause terkonfirmasi.

9️⃣ Root Cause & Contributing Factor

Root Cause (Physical Mechanism)

Angular misalignment akibat tidak diterapkannya kompensasi thermal growth saat alignment.

Mekanisme Fisik Lengkap

1. Motor dan pompa memiliki perbedaan ekspansi termal.

2. Alignment dilakukan pada kondisi cold tanpa offset koreksi.

3. Saat temperatur operasi naik:

   • Motor mengalami vertical growth.
   • Sudut poros berubah.

4. Setiap rotasi menghasilkan gaya axial siklik.

5. Axial bearing load meningkat.

6. Vibrasi axial meningkat.

7. Temperatur bearing naik.

Ini adalah rantai sebab–akibat fisik yang jelas, bukan sekadar “alignment jelek”.

Dampak Sistem

Jika tidak dikoreksi:

Axial load ↑ → Bearing fatigue → Cage failure → Shaft seizure → Mechanical seal gagal → Hydrocarbon leak → Potensi fire/explosion

Contributing Factor

• Tidak ada prosedur hot alignment verification.
• Tidak ada form dokumentasi alignment detail.
• Tidak ada baseline axial vibration setelah overhaul.
• Fokus hanya pada radial vibration sebagai indikator.

🔟 Reference to Standard & Gap Analysis

Menurut API 686:

• Alignment harus mempertimbangkan thermal growth.
• Nilai angular & offset harus terdokumentasi.
• Verification setelah start-up direkomendasikan.

Menurut API 610:

• Monitoring vibrasi pada housing bearing wajib.
• Baseline data penting untuk comparison.

Gap yang Terjadi

1. Alignment hanya cold condition.
2. Tidak ada kalkulasi thermal expansion.
3. Tidak ada dokumentasi nilai akhir angular.
4. Trending axial tidak dijadikan parameter utama.
5. Tidak ada review alignment sebelum commissioning.

Analisa Gap terhadap Reliability

Standar mengarah pada pencegahan kegagalan dini. Namun praktik di lapangan hanya memenuhi minimal requirement.

Akibatnya:

• Risiko misalignment berulang.
• Potensi Loss of Containment meningkat.
• Sistem proteksi hanya menjadi reaktif.

1️⃣1️⃣ Corrective & Preventive Action

Immediate Action

1. Lakukan realignment ulang dengan memperhitungkan thermal growth motor dan pompa.
2. Verifikasi ulang soft foot sebelum torque final anchor bolt.
3. Re-measure vibrasi setelah 24 jam operasi stabil.
4. Pastikan axial vibration turun ke level mendekati baseline (Kurang Dari 3 mm/s).

Tujuan immediate action adalah menghentikan peningkatan beban aksial sebelum terjadi kerusakan bearing progresif.

Permanent Fix

1. Implement alignment calculation sheet wajib (cold offset + thermal compensation).

2. Dokumentasikan:

   • Angular offset final
   • Parallel offset final
   • Nilai shim

3. Wajibkan supervisor verifikasi alignment sebelum start-up.

Ini memastikan kesalahan tidak berulang karena ketergantungan pada pengalaman individu.

System Improvement

1. Tambahkan axial vibration sebagai KPI reliability, bukan hanya overall.
2. Integrasikan review alignment ke dalam checklist commissioning.
3. Koordinasi dengan tim Instrument untuk memastikan sensor vibrasi rigid dan tervalidasi.

Tujuan sistem improvement adalah mengubah pendekatan dari reaktif menjadi preventif.

Monitoring Plan

• Trending axial & radial setiap minggu selama 1 bulan.
• Catat temperatur bearing bersamaan dengan vibrasi.
• Evaluasi tren kenaikan >10% sebagai early warning.
• Review data dalam meeting reliability bulanan.

Monitoring memastikan masalah tidak muncul kembali tanpa terdeteksi.

1️⃣2️⃣ Risk & Safety Reflection

Jika misalignment tidak dikoreksi, risiko meningkat secara bertahap:

1️⃣ Risiko Mekanik

• Axial bearing overload
• Cage failure
• Shaft scoring
• Coupling fatigue crack

2️⃣ Risiko Process & Asset Integrity

Bearing gagal → Shaft wobble → Seal face tidak stabil → Mechanical seal failure → Hydrocarbon leak

Pada fluida mudah terbakar:

Leak + ignition source → Fire hazard → Escalation ke equipment sekitar

3️⃣ Interaksi dengan Sistem Proteksi

Vibrasi tinggi → Temperatur bearing naik → RTD kirim sinyal → Alarm → Jika melewati trip limit → Motor shutdown

Namun proteksi trip adalah lapisan terakhir (last layer of protection).

Reliability harus dikendalikan dari sumber gaya mekanik, bukan mengandalkan shutdown otomatis.

Permit & Prosedur Keselamatan

Saat koreksi alignment:

• LOTO wajib sebelum membuka coupling guard.
• Gunakan prosedur lifting jika motor perlu digeser.
• Pastikan area bebas hydrocarbon sebelum pekerjaan.

Kesalahan diagnosis dapat menyebabkan pembongkaran tidak perlu dan meningkatkan paparan risiko kerja.

1️⃣3️⃣ Data Interpretation & Trend Awareness

Diagnosis tidak berhenti pada satu angka tinggi.

Perbandingan Pola

Unbalance:

• Dominan radial
• Frekuensi 1× RPM
• Stabil terhadap perubahan temperatur

Misalignment:

• Axial signifikan
• Temperatur naik perlahan
• Muncul pasca maintenance
• Dapat menunjukkan kombinasi 1× dan 2× RPM

Early Warning Indicator

• Kenaikan axial 0.5–1 mm/s per minggu
• Temperatur bearing naik 3–5°C konsisten
• Muncul perubahan kecil setelah alignment

Jika tren ini diabaikan:

Axial load ↑ → Fatigue akumulatif → Failure mendadak

Prinsip Utama Awareness

1. Snapshot 6.5 mm/s tidak cukup.
2. Trend 2–4 minggu jauh lebih bermakna.
3. Axial vibration sering diabaikan, padahal kritikal untuk alignment issue.
4. Korelasikan vibrasi dengan temperatur dan histori maintenance.

1️⃣4️⃣ Competency Mapping

Penjelasan Progression (A → W)

• A (Awareness): Mengetahui istilah radial dan axial, tetapi belum konsisten mengaitkan dengan mekanisme fisik.

• W (Working): Mampu membaca arah vibrasi, menghubungkan dengan unbalance/misalignment, dan menentukan langkah investigasi awal tanpa langsung membongkar equipment.

Artikel ini menargetkan teknisi junior mampu naik dari sekadar mengenali istilah menjadi mampu melakukan eliminasi hipotesis berbasis data.

1️⃣5️⃣ Discussion Question (Toolbox Use)

1. Mengapa unbalance secara fisik jarang menghasilkan axial vibration dominan? Jelaskan dari arah gaya sentrifugal.

2. Jika radial dan axial sama-sama tinggi, bagaimana pendekatan investigasi sistematis agar tidak langsung menyimpulkan bearing rusak?

3. Bagaimana misalignment yang dibiarkan dapat berkembang menjadi Loss of Containment pada service hydrocarbon? Jelaskan rantai sebab–akibatnya.

Tujuan pertanyaan ini adalah melatih teknisi berpikir berbasis mekanisme, bukan asumsi.

1️⃣6️⃣ Key Takeaway

• Arah vibrasi (H–V–A) menentukan prioritas diagnosis.
• Unbalance → gaya radial → dominan radial vibration.
• Misalignment → gaya axial siklik → dominan axial vibration.
• Thermal growth wajib dipertimbangkan saat alignment.
• Trending lebih kuat daripada satu angka tinggi.
• Vibrasi tinggi dapat berkembang menjadi seal failure dan potensi fire hazard.
• Proteksi trip adalah lapisan terakhir, bukan solusi utama reliability.
