1. Pengertian (Scope dan Filosofi API 682 dalam Sistem Industri)

1.1 Posisi API 682 dalam Ekosistem Standar Industri

American Petroleum Institute melalui standar API 682 menetapkan persyaratan minimum untuk shaft sealing systems pada pompa sentrifugal dan rotary pump di industri oil & gas, petrokimia, dan proses kimia berat.

API 682 fokus pada:

• Pemilihan seal (tipe, material, arrangement)
• Seal support system (API piping plan)
• Instrumentasi minimum
• Acceptance test & qualification
• Reliability dan emission control

Artinya, API 682 adalah standar pengendalian risiko kebocoran poros pompa, bukan sekadar standar komponen mekanis.

1.2 Mechanical Seal sebagai Primary Containment Boundary

Dalam sistem pompa sentrifugal, terdapat dua batas utama containment:

1. Casing pompa
2. Shaft sealing system

Seal menjadi batas containment dinamis, karena berinteraksi dengan poros berputar.

✓ Rantai Konsekuensi Kegagalan Seal

Root physical mechanism → Film fluida di antara seal faces kolaps

Load/stress condition → Frictional heat meningkat drastis

Operational trigger →

• Start tanpa venting
• Operasi dekat vapor pressure
• Low flush flow
• Barrier pressure drop

System consequence →

• Face crack/blister
• Leakage meningkat
• Hydrocarbon release
• Potensi fire / explosion
• Trip unit / ESD

Seal bukan hanya isu kebocoran kecil. Pada fluida hidrokarbon ringan, kegagalan seal dapat menghasilkan spray leak yang langsung berada dalam zona ignition risk.

1.3 Mekanisme Kerja Mechanical Seal (Film Fluida & Gaya Penutup)

Mechanical seal bekerja berdasarkan keseimbangan gaya:

✓ 1️⃣ Closing Force

• Spring force
• Hydraulic closing area

✓ 2️⃣ Opening Force

• Tekanan fluida di antara faces

Di antara dua permukaan seal faces terdapat film fluida mikro (micron-scale) yang berfungsi:

• Mengurangi gesekan
• Membawa panas keluar
• Menjaga stabilitas kontak

Jika film ini:

• Terlalu tipis → dry contact → overheating
• Terlalu tebal → leakage meningkat

✓ Mekanisme Fisik Kegagalan yang Umum

Inilah alasan API 682 mengatur bukan hanya seal, tetapi juga support system.

1.4 Seal Arrangement dan Risk-Based Selection

API 682 mengenal beberapa arrangement utama:

✓ Single Seal

• Cocok untuk fluida non-toxic dan non-volatile
• Risiko langsung ke atmosfer saat gagal

✓ Dual Seal – Unpressurized (Plan 52)

• Menggunakan buffer fluid
• Tidak mencegah process leak jika inner seal gagal
• Digunakan untuk service moderat

✓ Dual Seal – Pressurized (Plan 53/54)

• Barrier pressure > seal chamber pressure
• Jika inner seal gagal → barrier masuk ke proses
• Tidak terjadi pelepasan langsung ke atmosfer
• Direkomendasikan untuk toxic / volatile hydrocarbon

1.5 Filosofi API 682: Reliability dan Emission Control

Tujuan utama API 682:

1. Meningkatkan MTBF pompa proses
2. Mengurangi fugitive emission
3. Mengendalikan risiko Loss of Containment
4. Menciptakan standar minimum global

API 682 mendorong pendekatan:

• Standardisasi piping plan
• Instrumentasi minimum
• Test dan qualification requirement
• Material compatibility awareness

1.6 Integrasi Lintas Disiplin

Mechanical Seal bukan hanya domain Mechanical.

Seal failure jarang berdiri sendiri. Ia hampir selalu merupakan gejala dari deviasi sistemik.

1.7 Kompetensi A/W/I/E pada Bab Pengertian

Working (W)

• Memahami fungsi plan 11, 23, 52, 53
• Membaca P&ID seal plan

Independent (I)

• Mengidentifikasi penyebab deviasi barrier pressure
• Menghubungkan vibrasi dengan distress seal

Advanced (A)

• Menentukan pemilihan arrangement berbasis service risk
• Evaluasi data historis kegagalan seal

Technical Authority (E)

• Menetapkan filosofi sealing unit
• Menentukan kapan unit wajib dual pressurized seal
• Integrasi dengan safety case & risk matrix

2. Pemeliharaan Seal Mechanical Berbasis Mekanisme Kegagalan

2.1 Filosofi Pemeliharaan: Mengendalikan Kondisi Operasi, Bukan Membongkar Seal

Mechanical seal API 682 bukan komponen yang “dirawat dengan dibuka”. Pendekatan yang benar adalah:

Mengendalikan variabel sistem yang menentukan stabilitas film fluida dan keseimbangan gaya seal.

Empat variabel kritikal:

1. Temperatur seal chamber
2. Tekanan & diferensial tekanan
3. Kebersihan fluida (solid, coke, polymer)
4. Stabilitas mekanis shaft (runout, vibrasi)

Jika variabel ini terkendali, seal akan bertahan sesuai design life.

2.2 Failure Chain Utama pada Mechanical Seal

✓ 2.2.1 Film Collapse akibat Flashing

Root Physical Mechanism Tekanan lokal turun di bawah vapor pressure → dua-phase flow di interface seal faces

Load / Stress Condition

• Temperatur tinggi
• NPSH margin rendah
• Recirculation rendah

Operational Trigger

• Operasi low flow
• Cooler fouling (Plan 23)
• Suction temperature naik

System Consequence

• Face overheat
• Blistering / cracking
• Leakage meningkat
• Hydrocarbon release
• Potensi ignition → fire risk

✓ 2.2.2 Barrier Pressure Loss (Plan 53)

Root Physical Mechanism Pressure differential terbalik → process pressure > barrier pressure

Load Condition Inner seal exposed to full process pressure

Trigger Operasi

• Bladder bocor
• Nitrogen supply drop
• PSV barrier lift & tidak reset
• Operator salah lineup valve

System Consequence

• Process masuk ke barrier pot
• Kontaminasi barrier
• Outer seal overload
• Atmosfer leak
• Escalation ke ESD

✓ 2.2.3 Vibrasi & Shaft Runout

Root Physical Mechanism Radial displacement meningkat → face tracking tidak stabil

Load Condition

• Bearing wear
• Misalignment
• Pipe strain

Trigger Operasi

• Frequent start-stop
• Cavitation
• Impeller unbalance

System Consequence

• Local hot spot
• Face wear tidak merata
• Leakage bertahap
• Secondary seal damage

✓ 2.2.4 Fouling & Orifice Clogging (Plan 11/21/23)

Root Physical Mechanism Flush flow menurun → heat removal tidak cukup

Load Condition

• Solid contamination
• Coke formation

Trigger Operasi

• Service heavy hydrocarbon
• Dead leg di tubing
• Tidak ada flushing berkala

System Consequence

• Seal chamber temperature naik
• Film destabilization
• Accelerated wear

2.3 Monitoring Parameter Kritikal (Berbasis Plan)

✓ 2.3.1 Plan 11 / 21 / 23

Parameter penting:

• Seal chamber temperature
• Cooler ΔT
• Flush differential pressure
• Indikasi flow (jika ada)

Indikasi dini:

• ΔT turun → cooler fouling
• Temperatur naik → flashing onset

✓ 2.3.2 Plan 52 (Dual Unpressurized)

Parameter penting:

• Buffer pot level trend
• Warna & viskositas buffer
• Temperatur pot

Indikasi dini:

• Level naik perlahan → inner seal leakage
• Level turun → outer seal leakage

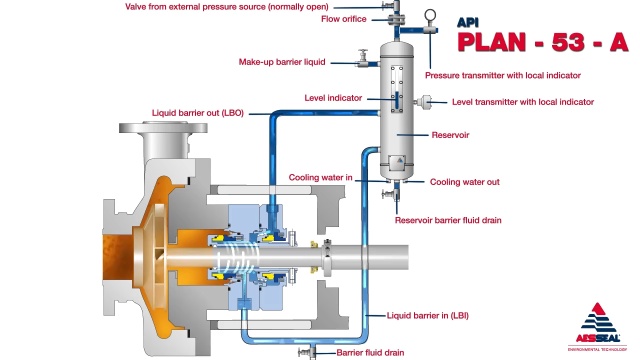

✓ 2.3.3 Plan 53A/B/C (Dual Pressurized)

Parameter kritikal:

• Barrier pressure margin (min +1.5–2 bar di atas seal chamber, sesuai design)
• Barrier level
• Barrier temperature
• Nitrogen supply stability

Alarm kritikal:

• Low barrier pressure
• Low barrier level
• High barrier temperature

Deviasi kecil yang diabaikan → sering menjadi precursor kegagalan besar.

2.4 Integrasi Monitoring Lintas Disiplin

Seal distress jarang berdiri sendiri.

✓ Mechanical → Seal

• Bearing temperature naik
• Vibrasi radial meningkat
• Axial float abnormal

✓ Process → Seal

• Temperatur suction naik
• Operasi jauh dari BEP
• Cavitation

✓ Instrumentation → Seal

• Pressure transmitter drift
• Level indicator macet
• Impulse line tersumbat

✓ Control → Seal

• Alarm tidak direspon
• Interlock dibypass
• SOP start-up tidak disiplin

Seal sering menjadi “korban terakhir” dari deviasi upstream.

2.5 Trending vs Reactive Maintenance

Pendekatan lama:

• Leak terlihat → ganti seal

Pendekatan reliability-based:

• Trend barrier pressure
• Trend seal chamber temperature
• Trend vibrasi radial
• Trend leakage rate

Jika 2–3 parameter menunjukkan deviasi simultan → lakukan investigasi sebelum kegagalan total.

2.6 Dampak terhadap Reliability & Safety

Kegagalan seal dapat berkembang menjadi:

1. Kerusakan bearing
2. Shaft scoring
3. Impeller rub
4. Pompa trip
5. Unit shutdown
6. Hydrocarbon vapor cloud
7. Fire / explosion

Dalam service hidrokarbon ringan, seal failure adalah salah satu sumber LOC paling umum pada rotating equipment.

2.7 Kompetensi A/W/I/E pada Pemeliharaan

✓ Working

• Inspeksi harian pot (level/pressure)
• Cek kebocoran visual
• Pastikan valve plan lineup benar

✓ Independent

• Identifikasi penyebab barrier pressure drop
• Bersihkan flush line tersumbat
• Verifikasi fungsi alarm

✓ Advanced

• Analisa trend multi-parameter
• Bedakan antara problem seal vs problem mesin induk

✓ Technical Authority

• Menentukan strategi PM/PdM berbasis risk
• Menetapkan alarm set point & trip philosophy
• Integrasi seal ke dalam asset integrity program

3. Instalasi Seal Mechanical

(Mechanical Integrity & Commissioning Risk)

Infant mortality pada mechanical seal hampir selalu berasal dari kesalahan instalasi atau commissioning, bukan dari desain seal itu sendiri. API 682 mendesain seal agar robust, tetapi ia tetap bergantung pada:

• Geometri mekanis pompa
• Stabilitas alignment
• Integritas piping plan
• Disiplin start-up

Seal adalah komponen presisi mikron-level yang dipasang dalam sistem dengan toleransi milimeter. Ketidaksempurnaan kecil dapat menghasilkan kegagalan besar.

3.1 Parameter Geometri Kritis sebelum Instalasi

Sebelum cartridge seal dipasang, integritas berikut wajib diverifikasi:

✓ 3.1.1 Shaft Runout

Root Physical Mechanism Runout radial/axial menyebabkan face tidak paralel saat berputar.

Load Condition

• Bearing wear
• Shaft bend
• Sleeve tidak concentric

Trigger Start-up dengan shaft already misaligned.

Consequence

• Face tracking tidak stabil
• Hot spot lokal
• Accelerated wear
• Early leakage

Runout kecil yang “dianggap normal” sering menjadi penyebab kegagalan < 3 bulan.

✓ 3.1.2 Seal Chamber Squareness & Concentricity

Jika seal chamber tidak square terhadap shaft:

• Face tidak uniform contact
• Gland mengalami distorsi
• Secondary seal terpuntir

Seal modern tipe cartridge memang mempermudah instalasi, tetapi tidak mengkompensasi kesalahan geometri casing.

✓ 3.1.3 Shaft Sleeve Condition

Permukaan sleeve harus:

• Bebas burr
• Surface finish sesuai spesifikasi
• Tidak ada scoring

O-ring yang tergores saat instalasi sering menyebabkan leak segera setelah start.

3.2 Pipe Strain: Silent Seal Killer

Pipe strain bukan hanya merusak bearing. Ia langsung mempengaruhi seal.

Root Physical Mechanism Nozzle load berlebih → casing distortion → gland face tidak paralel.

Load Condition

• Piping tidak properly supported
• Thermal expansion tidak diakomodasi
• Tubing plan 53 terlalu kaku

Operational Trigger

• Sistem panas mencapai steady state
• Perubahan temperatur cepat

System Consequence

• Face misalignment
• Local overheating
• Blister/crack
• Leakage → LOC

Banyak kasus menunjukkan seal gagal, diganti, lalu gagal lagi — akar masalahnya adalah piping strain.

3.3 Alignment & Thermal Growth

Alignment bukan sekadar “lulus saat cold alignment”.

✓ 3.3.1 Soft Foot

Mechanism Base tidak rata → frame distorsi saat dibaut.

Consequence

• Shaft bending saat start
• Vibrasi meningkat
• Seal distress

✓ 3.3.2 Thermal Growth

Root Mechanism Pompa panas memuai → posisi shaft berubah relatif terhadap motor.

Jika cold alignment tidak memperhitungkan thermal growth:

• Axial displacement meningkat
• Face load berubah
• Film thickness terganggu

Seal sering gagal bukan saat commissioning, tetapi setelah sistem mencapai temperatur operasi stabil.

3.4 Commissioning Risk – Kegagalan akibat Salah Line-Up

Mayoritas kegagalan awal berasal dari kesalahan manusia.

✓ 3.4.1 Flush Line Tertutup (Plan 11/32)

Mechanism Tidak ada aliran pendinginan.

Trigger Valve tertutup saat start.

Consequence Dry running beberapa detik → face overheat permanen.

✓ 3.4.2 Barrier Pressure Tidak Cukup (Plan 53)

Mechanism ΔP tidak terpenuhi.

Trigger

• Nitrogen belum di-charge
• Regulator salah setting

Consequence

• Process masuk ke barrier
• Outer seal overload
• Emission risk

✓ **3.4.3 Tidak Dilakukan Venting

Gas pocket di seal chamber menyebabkan:

• Film collapse
• Instant face damage

Beberapa kegagalan terjadi dalam < 60 detik setelah start karena gas tidak dikeluarkan.

3.5 Checklist Instalasi Terintegrasi (Mechanical–I&C–Operation)

✓ Mechanical

• Runout within tolerance
• No pipe strain
• Alignment verified (cold + thermal estimate)
• Torque gland sesuai pattern

✓ Instrumentation

• Pressure gauge akurat
• Level indicator functional
• Alarm low pressure tested
• Impulse line bersih

✓ Control / Operation

• Valve lineup sesuai P&ID
• Barrier charged
• Venting dilakukan
• SOP start-up diikuti

✓ Electrical

• Rotation direction benar
• Tidak ada frequent start abnormal

Infant mortality biasanya hasil dari kegagalan koordinasi antar disiplin.

3.6 Failure Escalation akibat Instalasi Buruk

1. Seal leak
2. Bearing contamination
3. Shaft scoring
4. Impeller rub
5. Pompa trip
6. Hydrocarbon release
7. Fire risk
8. Unit shutdown

Kegagalan kecil saat instalasi dapat berkembang menjadi major incident.

3.7 Kompetensi A/W/I/E pada Instalasi

✓ Working

• Pasang cartridge sesuai manual
• Lepas setting clip pada waktu yang benar
• Pastikan kebersihan tinggi

✓ Independent

• Ukur runout & alignment
• Identifikasi pipe strain
• Verifikasi plan sebelum start

✓ Advanced

• Evaluasi thermal growth
• Identifikasi misalignment dinamis
• Integrasi commissioning checklist lintas disiplin

✓ Technical Authority

• Menetapkan acceptance criteria instalasi
• Standarisasi commissioning procedure
• Integrasi seal ke dalam mechanical integrity framework

4. Desain Sistem Perpipaan Seal

(API Piping Plan Engineering)

Desain piping plan bukan aksesori tambahan. Ia adalah sistem kontrol termal, tekanan, dan kebersihan yang menentukan:

• Stabilitas film fluida
• Umur seal
• Emission performance
• Risiko Loss of Containment (LOC)

Mechanical seal tanpa piping plan yang tepat akan gagal meskipun material dan tipe seal sudah benar.

4.1 Filosofi Seal Support System

Piping plan memiliki empat fungsi utama:

✓ 1️⃣ Heat Removal

Mengendalikan temperatur seal chamber agar tidak terjadi flashing atau coking.

✓ 2️⃣ Pressure Stabilization

Menjaga keseimbangan gaya pada seal faces.

✓ 3️⃣ Contamination Control

Mencegah solid, coke, atau polymer masuk ke interface faces.

✓ 4️⃣ Emission Mitigation

Mengurangi kemungkinan pelepasan fluida berbahaya ke atmosfer.

Kegagalan dalam salah satu fungsi ini akan langsung mempengaruhi mekanisme fisik seal.

4.2 Analisa Mekanisme per Piping Plan

✓ 4.2.1 Plan 11 – Internal Recirculation

Konsep Mengambil fluida dari discharge pompa dan mengalirkannya kembali ke seal chamber.

Root Risk Jika ΔP kecil → flow flush tidak cukup.

Failure Chain Flow rendah → heat removal tidak memadai → temperatur naik → flashing → film collapse → face damage → leak.

Plan 11 cocok untuk:

• Fluida bersih
• Temperatur moderat
• Tekanan stabil

Tidak cocok untuk:

• Service mudah flashing
• Fluida kotor

✓ 4.2.2 Plan 23 – Recirculation dengan Cooler

Konsep Sirkulasi internal dengan heat exchanger sebelum masuk kembali ke seal chamber.

Root Risk Cooler fouling atau aliran tidak cukup.

Failure Chain Cooler fouled → temperatur seal chamber naik → vapor formation → instability film → distress seal.

Plan 23 digunakan untuk:

• Hot hydrocarbon
• Fluida mendekati vapor pressure

Keberhasilan plan ini sangat tergantung pada:

• Kebersihan cooler
• Monitoring ΔT
• Flow stability

✓ 4.2.3 Plan 52 – Dual Seal Unpressurized

Konsep Buffer fluid tanpa tekanan lebih tinggi dari process.

Root Risk Inner seal gagal → process masuk ke buffer.

Failure Chain Inner seal leak → buffer contamination → viskositas berubah → outer seal load naik → leak eksternal.

Parameter kritikal:

• Buffer level trend
• Warna/viskositas buffer
• Temperatur pot

Plan 52 bukan sistem containment penuh untuk toxic volatile service.

✓ 4.2.4 Plan 53A/B/C – Dual Seal Pressurized

Konsep Barrier pressure selalu lebih tinggi dari seal chamber.

Root Risk Barrier pressure drop.

Failure Chain ΔP hilang → pressure reversal → process exposure → outer seal overload → emission.

Keunggulan:

• Tidak terjadi direct atmospheric release jika inner seal gagal.
• Cocok untuk service toxic/volatile.

Parameter kritikal:

• Barrier pressure margin
• Bladder integrity (53B)
• Piston stability (53C)
• Nitrogen reliability (53A)

Plan 53 secara praktis berfungsi sebagai lapisan proteksi tambahan terhadap LOC.

4.3 Desain Berbasis Mekanisme Risiko

Pemilihan plan tidak boleh berdasarkan kebiasaan, tetapi berdasarkan analisa:

Kesalahan pemilihan plan sering menghasilkan:

• MTBF rendah
• Seal repeated failure
• Emission exceedance

4.4 Integrasi Instrumentation & Control

Piping plan bukan sistem pasif.

Harus terintegrasi dengan:

✓ Instrumentation

• Pressure transmitter
• Level indicator
• Temperature gauge
• Flow indicator (opsional)

✓ Control Logic

• Alarm low barrier pressure
• Alarm high temperature
• Optional permissive start

Tanpa monitoring, piping plan berubah menjadi sistem “tanpa umpan balik” yang rawan kegagalan tersembunyi.

4.5 Interaksi dengan Sistem Proteksi & Shutdown

Failure chain tipikal:

Barrier pressure drop → Seal leak meningkat → Gas detector mendeteksi LEL → Alarm aktif → ESD trip → Unit shutdown

Jika alarm tidak direspons atau interlock dibypass:

Leak kecil dapat berkembang menjadi vapor cloud → ignition → fire.

Seal piping plan adalah bagian dari lapisan proteksi terhadap kebakaran pada rotating equipment.

4.6 Desain Mekanis & Routing Tubing

Hal-hal kritikal:

• Hindari dead leg (coking risk)
• Support tubing untuk mencegah fatigue
• Hindari heat soak pada pot
• Pastikan vent & drain accessible
• Minimalkan vibrasi ke gland

Tubing yang salah routing sering menyebabkan:

• False level reading
• Vapor lock
• Instrument malfunction

4.7 Reliability & Asset Integrity Perspective

Desain plan yang benar memberikan:

• MTBF lebih panjang
• Prediktabilitas kegagalan
• Emission compliance
• Reduced maintenance intervention

Plan yang salah akan menghasilkan:

• Repeated seal replacement
• Bearing collateral damage
• Downtime unit
• Fire risk escalation

Seal piping plan harus dianggap bagian dari asset integrity strategy, bukan hanya aksesoris mekanis.

4.8 Kompetensi A/W/I/E pada Desain Piping Plan

✓ Working

• Memahami fungsi dasar plan 11, 23, 52, 53
• Membaca simbol pada P&ID

✓ Independent

• Melakukan line-up benar
• Mengidentifikasi deviasi parameter

✓ Advanced

• Merekomendasikan upgrade plan berdasarkan data kegagalan
• Analisa flashing/coking risk

✓ Technical Authority

• Menetapkan standard plan per service class
• Integrasi plan dengan risk assessment unit
• Menentukan alarm/trip philosophy terkait seal

Penutup

Umur mechanical seal bukan ditentukan oleh kualitas seal saja, tetapi oleh:

• Stabilitas mesin
• Disiplin instalasi
• Desain piping plan
• Monitoring parameter kritikal
• Integrasi proteksi keselamatan

Seal adalah komponen kecil dengan dampak sistemik besar.
