Sistem Kelistrikan Pabrik Petrokimia

Konfigurasi: PLN 20 kV → Trafo 20/6 kV → 6 kV System → Trafo 6/380 V → MCC 380 V + Capacitor Bank → Beban Proses & Kontrol

Sistem Kelistrikan Pabrik Petrokimia

BAB 1 – FILOSOFI SISTEM TENAGA DI PABRIK PETROKIMIA

1.1 Energi Listrik sebagai Tulang Punggung Proses

Pada konfigurasi pabrik:

PLN 20 kV → Trafo 20/6 kV → Sistem 6 kV → Trafo 6/380 V → MCC 380 V → Motor/UPS/Lighting

Energi listrik adalah sumber energi primer untuk:

Motor pompa proses
Kompresor
Cooling water system
Sistem utilitas
UPS untuk DCS/PLC
Sistem penerangan dan keselamatan

Tanpa listrik:

Fluida tidak mengalir
Pendinginan berhenti
Kontrol tidak bekerja
Proteksi otomatis bisa gagal

Secara sistemik, listrik bukan hanya “daya”, tetapi enabler seluruh sistem produksi dan keselamatan.

1.2 Rantai Sebab–Akibat: Listrik → Mekanik → Proses → Safety

Di pabrik petrokimia, setiap gangguan listrik memiliki efek berantai.

✔ Contoh Rantai Kegagalan Nyata

Root Physical Event: Voltage sag pada sistem 6 kV

Dampak Listrik: Motor pompa trip karena undervoltage relay aktif

Dampak Mekanik: Shaft berhenti → aliran fluida berhenti

Dampak Proses: Tekanan reaktor naik karena tidak ada sirkulasi

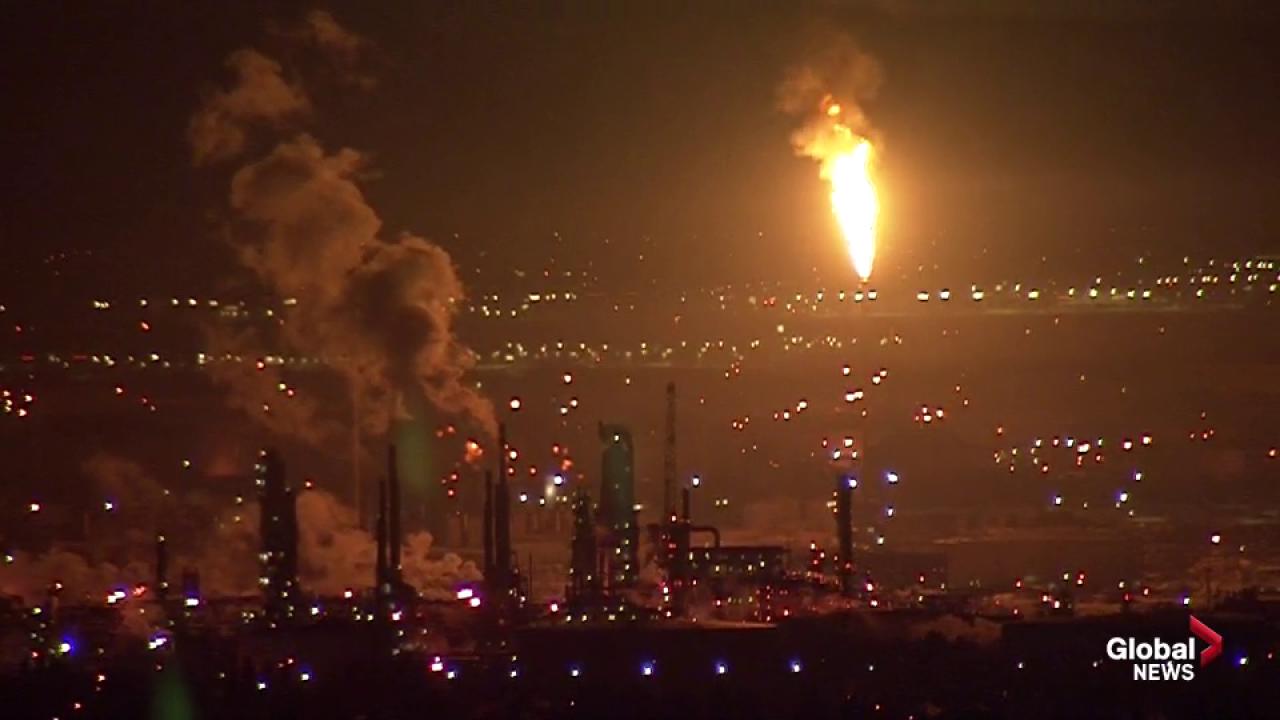

Dampak Safety: PSV membuka → flare load meningkat → potensi flame instability

Inilah filosofi utama:

Gangguan listrik kecil dapat berubah menjadi risiko keselamatan besar jika tidak dipahami secara sistemik.

Teknisi ELINS wajib berpikir lintas disiplin, bukan hanya pada panel atau motor.

1.3 Konsep Layer of Protection pada Sistem Tenaga

Sistem tenaga memiliki beberapa lapisan proteksi:

✔ Layer 1 – Proteksi Incoming

Relay overcurrent, earth fault, differential.

✔ Layer 2 – Proteksi Transformator

Temperature, Buchholz, differential.

✔ Layer 3 – Proteksi Distribusi

Breaker coordination, selective tripping.

✔ Layer 4 – Proteksi Motor

Overload, earth fault, vibration interlock.

✔ Layer 5 – Proteksi Proses

Interlock, SIS, Emergency Shutdown.

Jika satu layer gagal, layer berikutnya harus mencegah eskalasi.

Contoh kegagalan berbahaya:

Grounding buruk → fault current tidak cukup → relay tidak trip → arc membesar → panel terbakar → plant shutdown.

Layer of Protection bukan hanya milik proses (SIS), tetapi juga milik sistem tenaga.

1.4 Dampak Kegagalan Listrik terhadap Loss of Containment

Loss of Containment (LoC) sering diawali oleh gangguan utilitas, termasuk listrik.

✔ Contoh Eskalasi:

Motor cooling water trip → Heat exchanger overheat → Fluida hidrokarbon vaporize → Overpressure → Gasket blowout → Kebocoran hidrokarbon → Fire / Explosion

Atau:

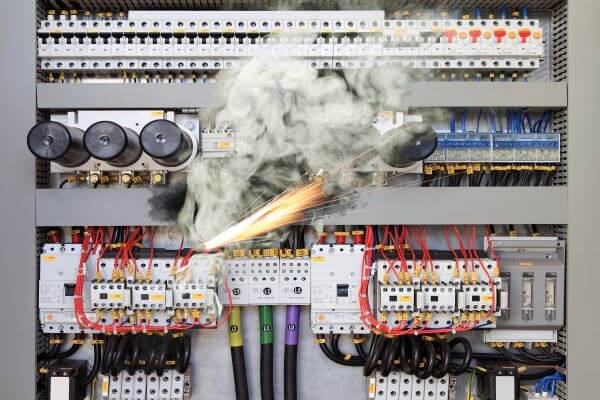

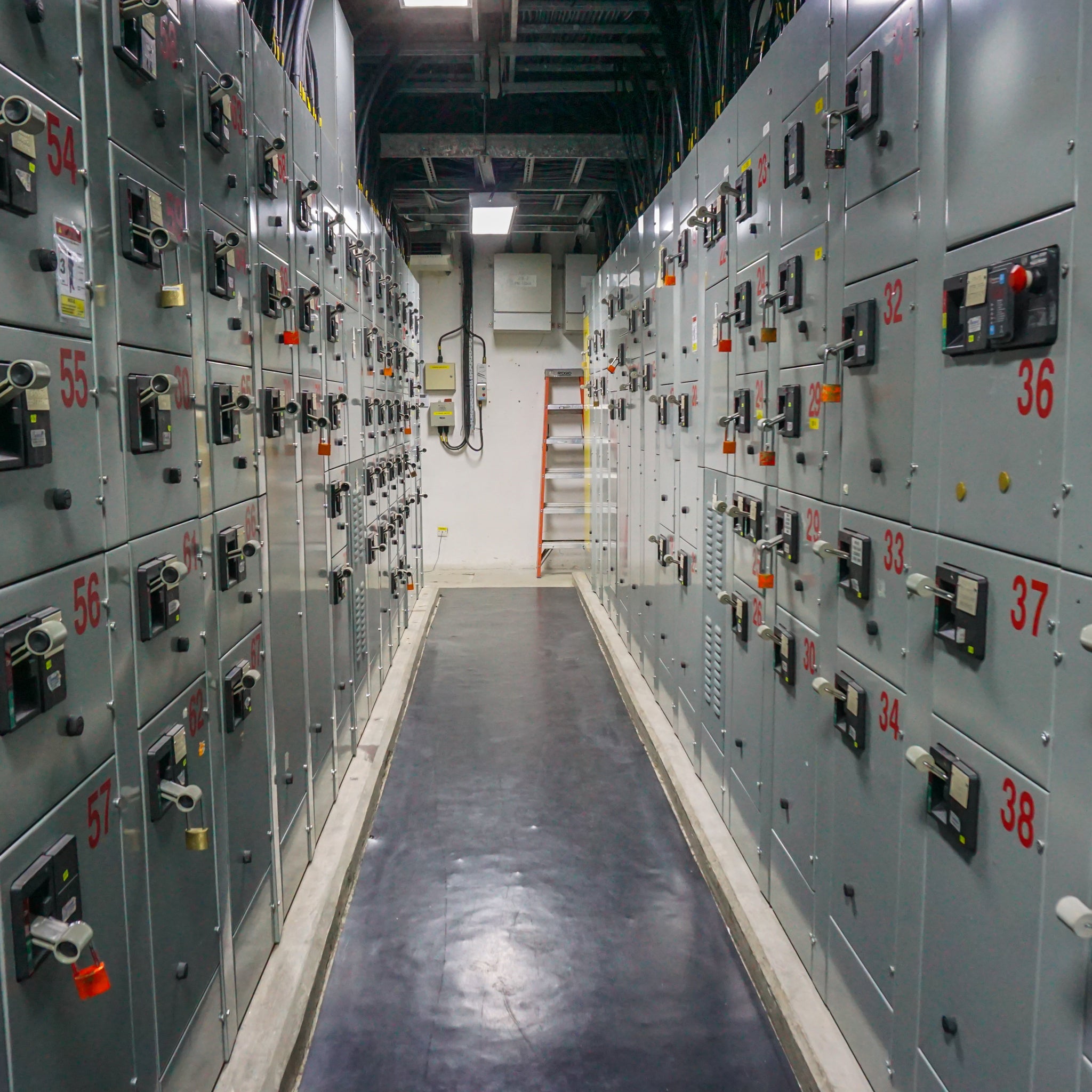

MCC terbakar karena arc flash → Banyak pompa trip simultan → Sistem tidak stabil → Emergency shutdown tidak terkendali

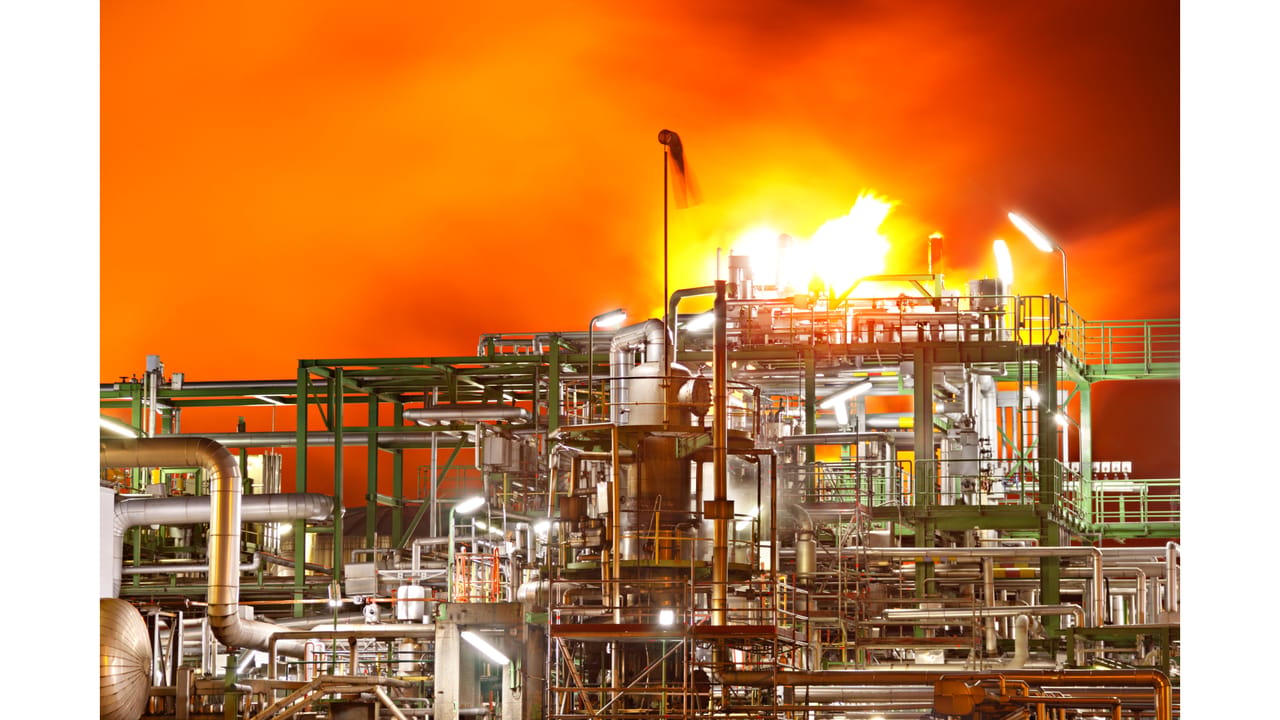

Listrik adalah salah satu sumber ignition paling umum di industri hidrokarbon.

Oleh karena itu:

Kegagalan listrik = potensi LoC = potensi fire & explosion.

1.5 Peran Teknisi ELINS dalam Menjaga Reliability Sistem

Teknisi ELINS berada di titik kritis antara energi dan keselamatan.

✔ Scope Peran Sistemik:

Memastikan setting proteksi benar dan selektif
Menjaga integritas grounding
Mengawasi overheating pada panel
Memahami trip motor sebagai sinyal gangguan proses
Berkoordinasi dengan tim mekanik dan operasi

✔ Perspektif Kompetensi

Level A (Awareness): Memahami alur sistem 20 kV – 6 kV – 380 V.

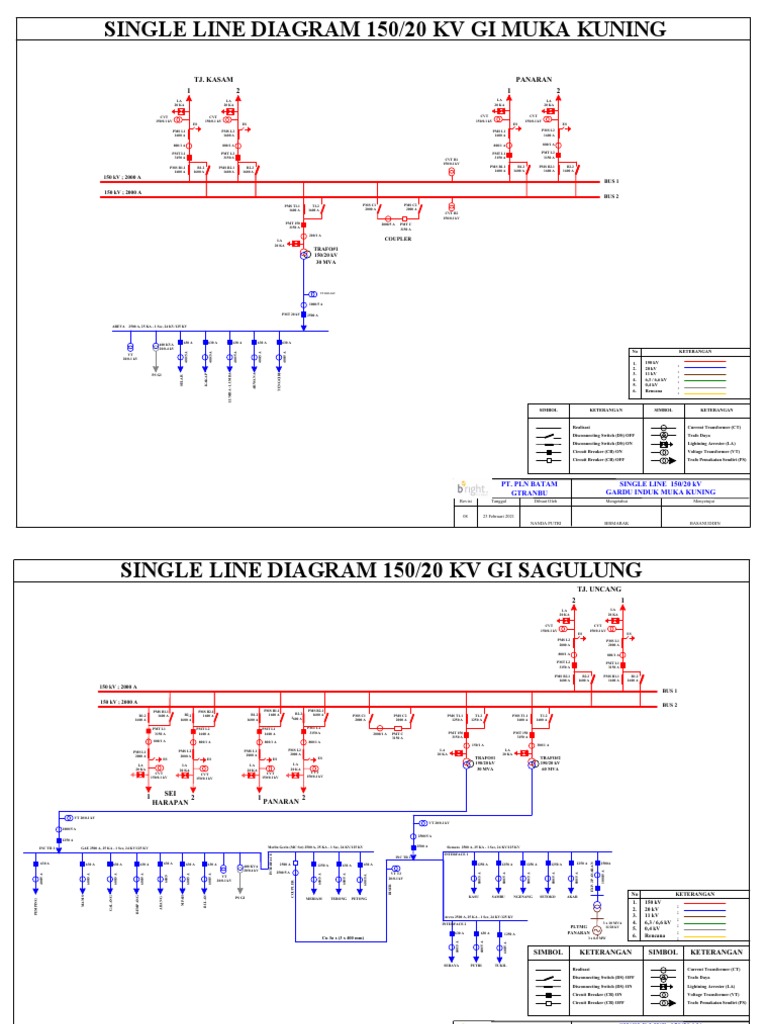

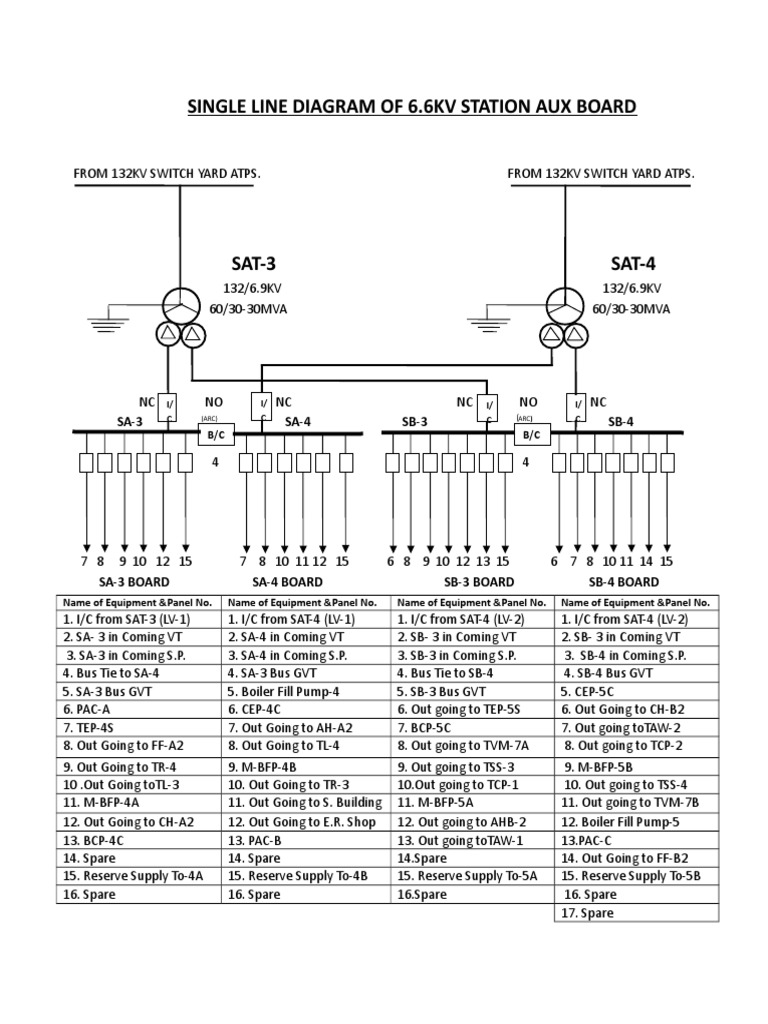

Level W (Working): Mampu membaca SLD dan mengidentifikasi titik rawan.

Level I (Independent): Mampu menganalisis root cause trip motor dan dampaknya ke proses.

Level E (Technical Authority): Mampu melakukan coordination study, arc flash analysis, dan evaluasi proteksi menyeluruh.

✔ Penegasan Filosofi BAB 1

Energi listrik adalah fondasi proses.
Gangguan kecil dapat bereskalasi menjadi risiko besar.
Sistem tenaga memiliki layer proteksi berlapis.
Kegagalan listrik dapat menyebabkan Loss of Containment.
Teknisi ELINS adalah penjaga reliability dan keselamatan plant.

BAB 2 – INCOMING 20 kV DARI PLN

2.1 Arsitektur Interkoneksi dengan PLN

Pada konfigurasi plant:

PLN 20 kV → Main 20 kV Switchgear → Trafo 20/6 kV

Incoming 20 kV adalah titik transfer energi eksternal ke sistem internal plant. Di titik ini biasanya terdapat:

Vacuum Circuit Breaker (VCB)
CT & PT untuk proteksi dan metering
Relay proteksi (OC, EF, UV, OV, Directional bila perlu)
Grounding system

Secara sistemik, incoming adalah:

Batas antara risiko eksternal (grid disturbance) dan stabilitas internal plant.

Gangguan di sisi PLN langsung mempengaruhi seluruh plant.

2.2 Proteksi Utama Incoming 20 kV

✔ Proteksi Umum

Overcurrent (50/51)
Earth Fault (50N/51N)
Undervoltage (27)
Overvoltage (59)
Differential (87) – bila sistem kompleks
Breaker Failure Protection

✔ Tujuan Proteksi:

Mengisolasi gangguan lokal
Mencegah kerusakan trafo 20/6 kV
Menjaga stabilitas sistem downstream

✔ Prinsip Kritis:

Proteksi harus selektif, artinya:

Gangguan di downstream tidak boleh memadamkan seluruh plant jika tidak diperlukan.

Jika setting tidak tepat:

Trip tidak selektif
Total blackout
Shutdown besar

2.3 Koordinasi Proteksi & Selective Tripping

Incoming 20 kV adalah layer pertama proteksi.

Koordinasi harus memperhatikan:

Rating trafo 20/6
Inrush current trafo
Starting current motor 6 kV
Fault level PLN

Jika setting terlalu sensitif: → Motor start dianggap fault → Incoming trip → Plant blackout

Jika setting terlalu lambat: → Fault tidak cepat diisolasi → Kerusakan besar

Teknisi ELINS level I harus memahami Time-Current Curve (TCC) dan filosofi grading.

2.4 Gangguan dari Sisi PLN (Eksternal Disturbance)

✔ A. Voltage Sag

Root Physical Mechanism: Gangguan hubung singkat di jaringan PLN.

Stress Condition: Tegangan turun < 80% nominal.

Trigger: Gangguan regional grid.

System Consequence: Relay undervoltage aktif → motor trip.

✔ B. Transient Surge

Root: Switching atau petir Stress: Overvoltage sesaat Consequence: Insulation stress pada trafo

✔ C. Harmonik

Root: Non-linear load (VFD internal plant atau grid distortion) Stress: Heating pada trafo dan capacitor bank Consequence: Losses meningkat → overheating

Incoming bukan hanya menerima energi, tetapi juga menerima gangguan dari grid.

2.5 Failure Mode Incoming 20 kV

✔ 1️⃣ Circuit Breaker Failure

Root Physical Mechanism: Mechanical wear / spring mechanism failure.

Load Condition: High fault current.

Operational Trigger: Short circuit downstream.

System Consequence: Breaker gagal membuka → arcing internal → switchgear damage.

Safety Implication: Arc flash level tinggi (MV) → potensi fatality.

✔ 2️⃣ Relay Mal-setting

Root: Human error / perubahan sistem tidak di-update. Stress: Motor starting current tinggi. Trigger: Start pompa besar. Consequence: Incoming trip. System Impact: Total blackout. Safety: Emergency shutdown tidak terkendali.

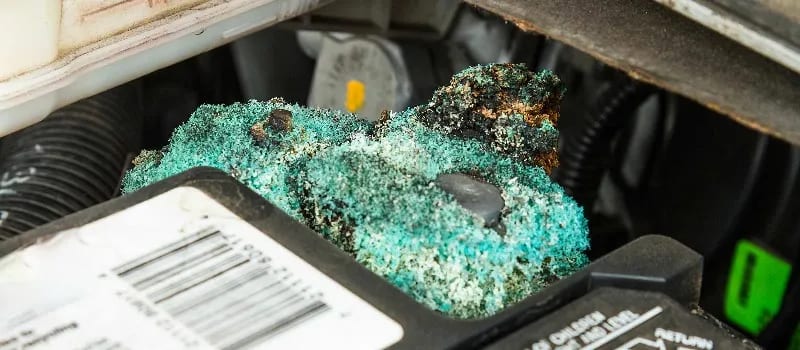

✔ 3️⃣ Grounding Failure

Root: Korosi ground grid. Stress: Earth fault terjadi. Trigger: Insulation breakdown trafo. Consequence: Fault current tidak cukup → relay tidak trip. System Impact: Arc escalation. Safety: Panel explosion.

2.6 Eskalasi Kegagalan: Dari 20 kV ke 380 V

Contoh eskalasi nyata:

Short circuit di MCC 380 V → Breaker LV gagal trip → Fault naik ke trafo 6/380 → Trafo overload → Proteksi 6 kV aktif → Incoming 20 kV trip

Gangguan kecil bisa menjalar ke atas jika koordinasi buruk.

2.7 Implikasi terhadap Reliability dan Process Safety

Incoming 20 kV menentukan:

Stabilitas suplai energi
Ketersediaan motor proses utama
Keandalan UPS
Keandalan interlock

Blackout total menyebabkan:

Pompa berhenti
Kompresor trip
Flare spike
Potensi Loss of Containment

Incoming adalah titik paling kritis dalam perspektif availability.

2.8 Scope Teknisi ELINS pada Incoming 20 kV

✔ Level A

Mengetahui alur incoming ke trafo 20/6.

✔ Level W

Memahami panel layout 20 kV.
Mampu membaca SLD incoming.

✔ Level I

Menganalisis trip event berdasarkan relay record.
Mengevaluasi setting proteksi dasar.

✔ Level E

Melakukan coordination study.
Menghitung fault level.
Review arc flash study MV.

✔ Penegasan BAB 2

Incoming 20 kV adalah boundary energi plant.
Gangguan eksternal bisa memicu eskalasi internal.
Koordinasi proteksi menentukan stabilitas plant.
Failure di incoming berpotensi blackout total.
Teknisi ELINS wajib memahami proteksi MV secara sistemik.

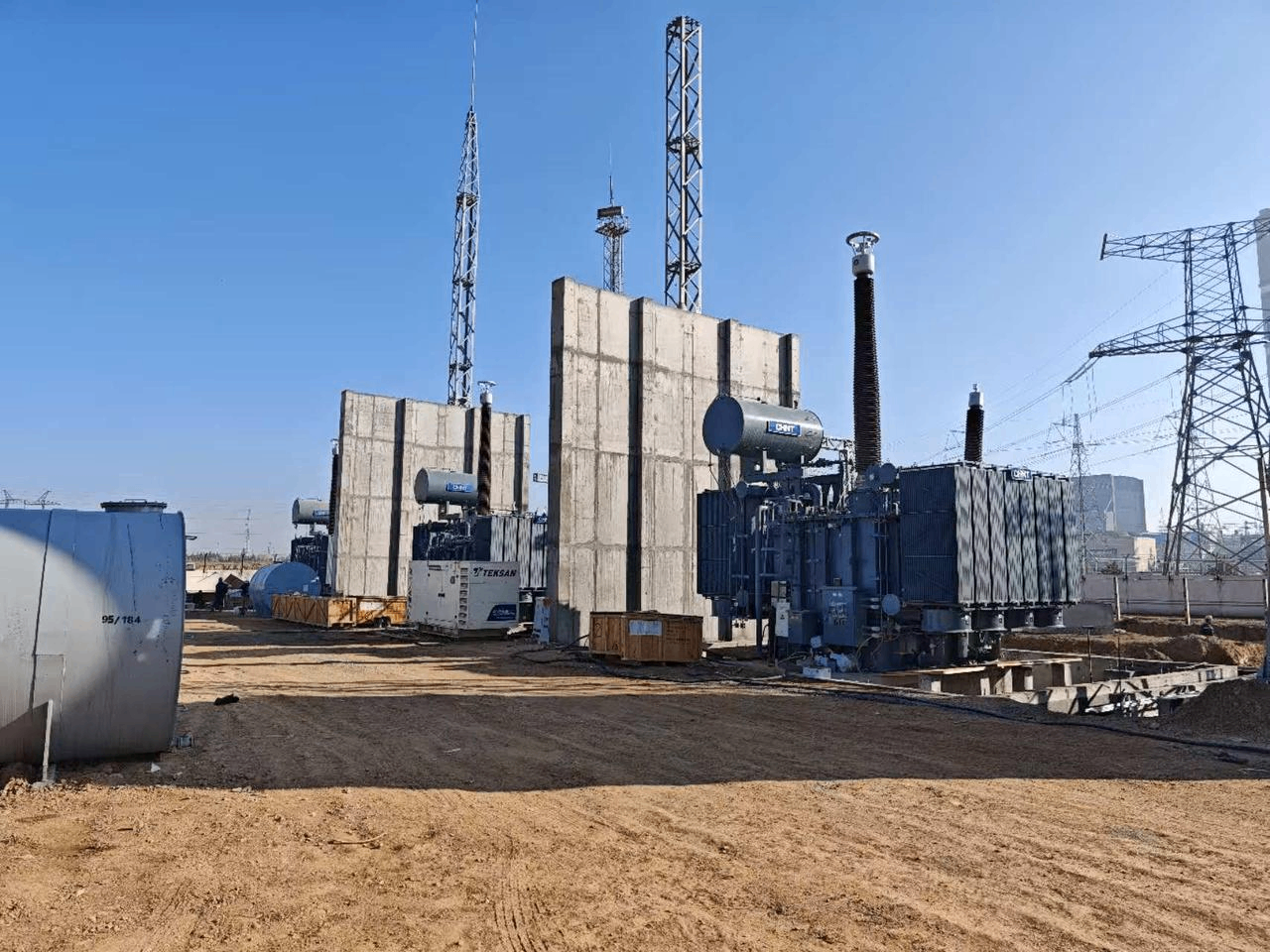

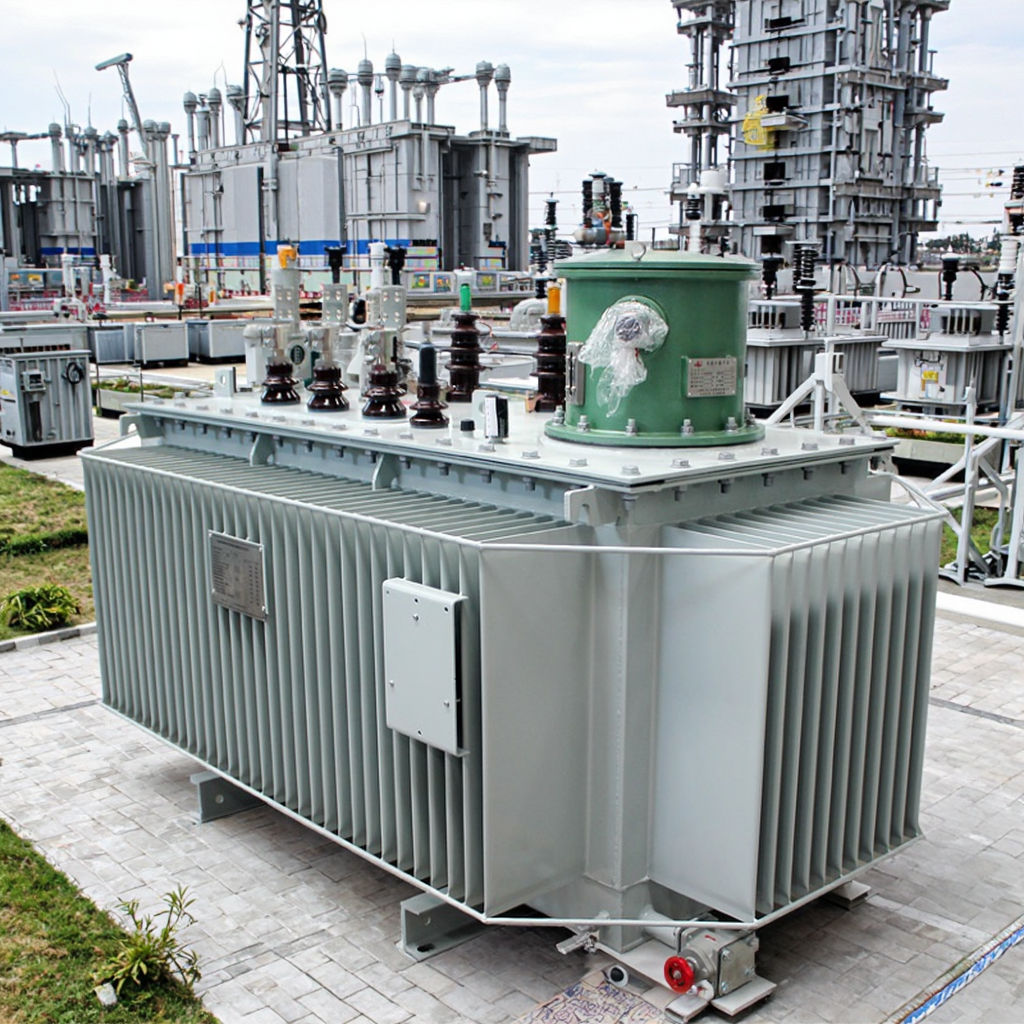

BAB 3 – POWER TRANSFORMER 20/6 kV

3.1 Posisi Strategis dalam Sistem Tenaga

Dalam konfigurasi plant:

PLN 20 kV → Trafo 20/6 kV → Sistem 6 kV → Trafo 6/380 V → MCC

Trafo 20/6 kV adalah node konversi energi utama.

Jika incoming adalah “gerbang energi”, maka trafo 20/6 adalah “jantung distribusi”.

Semua beban berikut bergantung pada trafo ini:

Motor 6 kV (pompa utama, kompresor)
Trafo 6/380 V
Sistem utilitas
UPS dan sistem kontrol (indirect)

Kegagalan trafo ini = kehilangan seluruh sistem 6 kV.

3.2 Prinsip Kerja dan Konversi Energi

Trafo bekerja berdasarkan prinsip induksi elektromagnetik:

Tegangan 20 kV masuk ke winding primer.
Medan magnet terbentuk pada core.
Tegangan 6 kV terinduksi di winding sekunder.

Parameter kritis:

Rasio lilitan
Impedansi trafo
Rating MVA
Cooling capacity

Tap changer menjaga stabilitas tegangan 6 kV saat beban berubah.

Secara sistemik:

Trafo mengatur keseimbangan antara stabilitas tegangan dan beban proses.

3.3 Sistem Pendinginan dan Proteksi

✔ Sistem Pendinginan

Umumnya tipe ONAN / ONAF:

Oil Natural Air Natural
Oil Natural Air Forced

Pendinginan menjaga suhu winding di bawah batas aging.

✔ Proteksi Utama

Temperature relay (oil & winding)
Differential relay (87T)

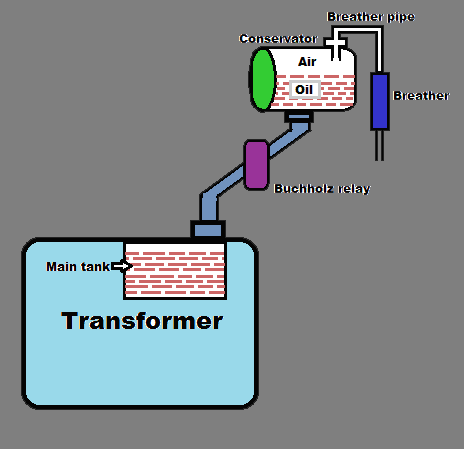

Buchholz relay (gas accumulation)
Pressure relief device
Overcurrent backup

Trafo adalah peralatan statis, tetapi failure-nya sering bersifat progresif dan tersembunyi.

3.4 Mekanisme Degradasi Isolasi dan Aging

✔ Root Physical Mechanism

1️⃣ Thermal Aging Selulosa kertas isolasi mengalami depolimerisasi akibat suhu tinggi.

2️⃣ Moisture Ingress Air menurunkan dielectric strength minyak.

3️⃣ Partial Discharge Void pada isolasi menyebabkan erosi internal.

4️⃣ Oxidation Minyak teroksidasi → sludge formation → pendinginan menurun.

✔ Load/Stress Condition

Overload berkepanjangan
Starting motor 6 kV berulang
Harmonik dari sistem downstream
Ambient temperature tinggi

✔ Operational Trigger

Fan pendingin gagal
Radiator tersumbat
Ketidakseimbangan fasa

Aging trafo adalah fungsi waktu + temperatur.

Setiap kenaikan 6–8°C dapat mempercepat aging dua kali lipat.

3.5 Failure Mode Transformator 20/6 kV

✔ A. Overheating

Root: Beban melebihi rating / cooling gagal Stress: Arus tinggi → I²R losses Trigger: Starting motor besar bersamaan System Consequence: Gas formation → Buchholz trip Safety: Risiko tank rupture & oil fire

✔ B. Insulation Breakdown

Root: Aging + moisture Stress: Overvoltage transient Trigger: Switching surge dari incoming System Consequence: Internal short circuit Safety: Explosion internal

✔ C. Oil Leakage

Root: Gasket aging / thermal expansion Stress: Cycling load Trigger: Shutdown–startup berulang System Consequence: Level minyak turun → pendinginan turun Safety: Pool fire risk

✔ D. Differential Trip

Root: Internal fault antara primer–sekunder Stress: High fault current Trigger: Insulation flashover System Consequence: Instantaneous trip trafo Impact: Blackout sistem 6 kV Safety: Proses berhenti mendadak

3.6 Dampak terhadap Sistem 6 kV dan Trafo 6/380

Ketika trafo 20/6 trip:

Semua motor 6 kV berhenti
Trafo 6/380 kehilangan supply
MCC 380 V blackout
UPS masuk battery mode
Jika durasi lama → DCS shutdown

Rantai eskalasi:

Trafo trip → Pompa utama berhenti → Tekanan berubah → Interlock aktif → Plant trip

Kegagalan satu trafo bisa menghentikan seluruh fasilitas.

3.7 Implikasi terhadap Shutdown Plant

Trafo 20/6 adalah titik tunggal kegagalan (single point of failure) bila tidak ada redundansi.

Blackout akibat trafo menyebabkan:

Emergency Shutdown (ESD)
Depressurizing ke flare
Thermal shock pada equipment
Mechanical stress akibat stop mendadak

Shutdown tak terencana mempercepat kerusakan:

Seal mechanical
Bearing
Valve actuator

Artinya:

Failure trafo bukan hanya masalah listrik, tetapi juga memperpendek umur peralatan mekanik.

✔ Penegasan BAB 3

Trafo 20/6 adalah jantung distribusi energi plant.
Degradasi bersifat progresif dan sering tersembunyi.
Failure dapat menyebabkan blackout total 6 kV.
Dampaknya menjalar ke mekanik, proses, dan keselamatan.
Pemeliharaan berbasis kondisi adalah kunci reliability.

BAB 4 – SISTEM DISTRIBUSI 6 kV & MOTOR PROSES UTAMA

4.1 Konfigurasi Switchgear 6 kV

Sistem 6 kV menerima daya dari trafo 20/6 kV dan mendistribusikannya ke:

Motor pompa utama
Kompresor proses
Blower besar
Trafo 6/380 V

Komponen utama:

Busbar 6 kV
Vacuum Circuit Breaker (VCB)
CT & PT
Motor protection relay
Panel metering & monitoring

Secara sistemik, switchgear 6 kV adalah hub penggerak utama proses. Gangguan di sini langsung memengaruhi stabilitas produksi.

4.2 Karakteristik Motor 6 kV (Pompa Utama, Kompresor, Blower Besar)

Motor 6 kV biasanya berdaya ratusan kW hingga beberapa MW.

Karakteristik penting:

Arus starting tinggi
Inersia beban besar
Waktu akselerasi panjang
Sensitif terhadap tegangan drop

Motor ini menggerakkan:

Main feed pump reaktor
Recycle pump
Kompresor gas
Blower furnace

Jika motor 6 kV berhenti:

→ Aliran utama terganggu → Tekanan dan temperatur berubah drastis

Motor MV adalah interface langsung antara listrik dan stabilitas proses kimia.

4.3 Metode Starting dan Dampaknya terhadap Sistem

Metode umum:

Direct On Line (DOL) – terbatas untuk kapasitas tertentu
Soft starter
VFD (Variable Frequency Drive)
Autotransformer starter

✔ Dampak terhadap Sistem

#✔ Direct Start

Arus 6–8 kali FLA
Voltage drop di bus 6 kV
Risiko undervoltage trip motor lain

#✔ Soft Starter

Mengurangi arus awal
Mengurangi stress mekanik

#✔ VFD

Kontrol kecepatan
Menghasilkan harmonik
Berinteraksi dengan capacitor bank

Kesalahan koordinasi starting dapat menyebabkan:

Start satu motor → Bus 6 kV drop → Motor lain trip → Gangguan simultan proses

4.4 Proteksi Motor MV dan Koordinasinya

Proteksi motor 6 kV meliputi:

Overcurrent (50/51)
Earth fault
Thermal overload (49)
Negative sequence
Differential (untuk motor besar)
Vibration interlock (integrasi dengan sistem mekanik)

Koordinasi penting:

Tidak boleh trip saat start normal
Harus trip saat overload abnormal
Harus selektif terhadap fault downstream

Proteksi motor bukan hanya perlindungan listrik, tetapi perlindungan proses.

4.5 Failure Mode Motor 6 kV

✔ A. Bearing Failure

Root Physical Mechanism: Degradasi grease → metal-to-metal contact.

Load/Stress: Misalignment, radial load pompa, over-lubrication.

Operational Trigger: Start-stop berulang atau kontaminasi.

System Consequence: Vibrasi naik → shaft deflection → seal bocor.

Safety Impact: Hydrocarbon leak → ignition risk.

✔ B. Insulation Degradation

Root: Thermal aging + partial discharge. Stress: Overload / voltage imbalance. Trigger: Voltage sag atau harmonik. Consequence: Short internal. System Impact: Motor trip. Safety: Arc internal di terminal box.

✔ C. Overload

Root: Proses demand meningkat. Stress: Arus > FLA. Trigger: Valve downstream tertutup sebagian. Consequence: Thermal relay aktif. System Impact: Flow berhenti mendadak. Safety: Tekanan proses naik.

4.6 Rantai Kegagalan Motor → Gangguan Proses → Flare Load → Risiko Kebakaran

Contoh eskalasi nyata:

Motor recycle pump trip → Sirkulasi reaktor berhenti → Temperatur naik → Tekanan meningkat → PSV membuka → Flare load meningkat → Flame instability

Atau:

Motor kompresor trip → Gas tidak terkompresi → Pressure upstream naik → Emergency depressurizing → Lonjakan flare system

Motor trip bukan sekadar “gangguan listrik”, tetapi pemicu potensi kejadian besar.

4.7 Integrasi dengan Interlock Proses dan Sistem Kontrol

Motor 6 kV terhubung dengan:

Interlock flow rendah
Interlock tekanan tinggi
ESD logic
Vibration shutdown

Jika proteksi listrik tidak sinkron dengan logic proses:

Motor trip terlalu cepat → trip palsu
Motor tidak trip saat perlu → kerusakan besar

Integrasi harus mempertimbangkan:

Electrical Protection + Mechanical Monitoring + Process Interlock.

Motor adalah titik temu antara tiga disiplin:

Electrical – Mechanical – Process.

✔ Penegasan BAB 4

Motor 6 kV adalah penggerak utama proses.
Starting dan proteksi harus terkoordinasi dengan sistem.
Failure motor bisa bereskalasi menjadi risiko proses besar.
Integrasi listrik–mekanik–proses wajib dipahami teknisi ELINS.
Reliability motor menentukan stabilitas plant.

BAB 5 – TRANSFORMATOR 6/380 V (STEP DOWN KE LOW VOLTAGE)

5.1 Fungsi sebagai Penghubung ke Sistem LV

Trafo 6/380 V menerima daya dari bus 6 kV dan menurunkannya menjadi 380 V untuk:

MCC 380 V
Motor kecil–menengah
Lighting
UPS charger
Panel instrument

Posisi trafo ini sangat strategis karena menjadi:

Titik transisi dari sistem proses utama (MV) ke sistem operasional dan kontrol (LV).

Jika trafo 20/6 adalah jantung utama, maka trafo 6/380 adalah jantung sekunder operasional plant.

5.2 Pola Beban Fluktuatif dari MCC

Beban pada trafo 6/380 bersifat dinamis karena:

Motor 380 V start–stop
Blower dan fan berubah beban
UPS charging–discharging
Lighting switching

Karakteristik beban LV:

Inrush current tinggi saat start
Unbalance antar fasa
Non-linear load dari VFD kecil & rectifier UPS

✔ Konsekuensi Sistemik

Starting beberapa motor 380 V bersamaan:

→ Arus naik tajam → Voltage drop pada bus 380 V → UPS masuk battery mode → DCS terganggu

Trafo 6/380 harus dirancang untuk menangani fluktuasi beban, bukan hanya beban rata-rata.

5.3 Risiko Ketidakseimbangan Fasa dan Overload

✔ A. Ketidakseimbangan Fasa

Root Physical Mechanism: Distribusi beban tidak merata di MCC.

Stress Condition: Arus salah satu fasa lebih tinggi.

Operational Trigger: Penambahan beban satu fasa tanpa evaluasi.

System Consequence: Winding fasa tertentu overheat.

Safety Impact: Accelerated aging → insulation failure.

✔ B. Overload

Root: Penambahan beban tanpa review kapasitas. Stress: Arus > rating trafo. Trigger: Ekspansi plant tanpa uprating trafo. Consequence: Kenaikan temperatur minyak/winding. Safety: Risiko kebakaran internal.

Overload kronis sering tidak terlihat sampai terjadi degradasi serius.

5.4 Failure Mode Trafo 6/380

✔ 1️⃣ Overheating

Root: Beban berlebih + ventilasi buruk. Stress: I²R losses meningkat. Trigger: Starting motor simultan. System Consequence: Thermal trip atau degradasi isolasi. Safety: Risiko flashover internal.

✔ 2️⃣ Insulation Breakdown

Root: Aging + thermal cycling. Stress: Overvoltage transient dari sistem 6 kV. Trigger: Switching event. System Consequence: Short internal LV side. Impact: MCC blackout. Safety: Arc flash LV.

✔ 3️⃣ Harmonic Overheating

Root: Non-linear load (UPS, VFD kecil). Stress: Eddy current losses meningkat. Trigger: Penambahan inverter load. Consequence: Overheating core. Safety: Kebakaran panel trafo.

✔ 4️⃣ Mechanical Loosening

Root: Getaran dari lingkungan. Stress: Thermal expansion berulang. Trigger: Siklus beban tinggi. Consequence: Resistansi kontak naik. Safety: Hotspot → ignition source.

5.5 Dampak terhadap MCC, UPS, Lighting, dan Pompa Utilitas

Jika trafo 6/380 trip:

✔ Dampak ke MCC

Semua motor 380 V berhenti
Cooling water auxiliary pump mati
Air compressor mati

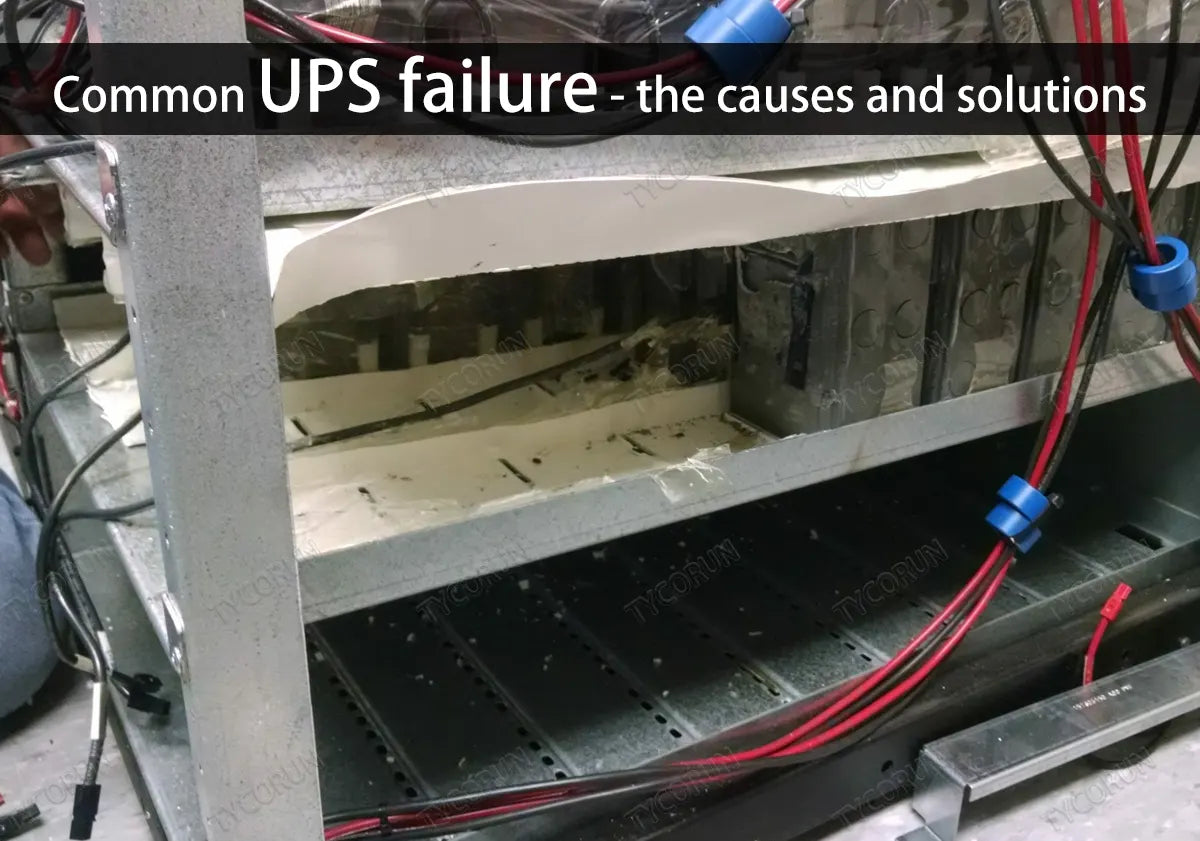

✔ Dampak ke UPS

Charger hilang
Sistem kontrol bergantung pada baterai
Jika durasi lama → DCS shutdown

✔ Dampak ke Lighting

Area gelap
Risiko keselamatan personel meningkat

✔ Dampak ke Utilitas

Pompa drain
Fan ventilasi
Instrument air compressor

Rantai eskalasi:

Trafo 6/380 trip → MCC blackout → Cooling pump berhenti → Temperatur naik → Interlock aktif → Partial plant shutdown

Trafo 6/380 sering dianggap “sekunder”, padahal ia menentukan stabilitas operasional harian plant.

✔ Penegasan BAB 5

Trafo 6/380 adalah penghubung ke sistem operasional.
Beban LV bersifat fluktuatif dan tidak linear.
Ketidakseimbangan fasa mempercepat aging.
Failure trafo LV dapat mengganggu sistem kontrol dan utilitas.
Monitoring berbasis beban nyata lebih penting daripada rating nameplate.

BAB 6 – MCC 380 V DAN DISTRIBUSI LOW VOLTAGE

6.1 Struktur dan Komponen Utama MCC

MCC 380 V menerima daya dari trafo 6/380 V dan mendistribusikan ke:

Motor 380 V (pompa utilitas, blower, fan)
Lighting panel
UPS charger
Panel instrument

Komponen utama:

Incoming ACB/MCCB
Busbar 3 phase + N
Feeder breaker (MCCB/MCB)
Contactor + overload relay
Power meter & protection
Terminal & cable gland

MCC adalah titik dengan kepadatan energi tinggi dan aktivitas switching paling sering. Risiko kegagalan di MCC secara statistik lebih tinggi dibanding trafo.

6.2 Karakteristik Motor 380 V dan Beban Non-Motor

✔ Motor 380 V

Daya kecil–menengah
Start-stop sering
Banyak jumlahnya
Sensitif terhadap voltage drop

✔ Beban Non-Motor

UPS (rectifier non-linear)
Lighting LED (harmonik)
Heater kecil
Instrument power supply

Karakteristik penting:

Inrush current tinggi
Harmonic distortion meningkat
Beban satu fasa tidak merata

MCC LV adalah pusat interaksi antara beban dinamis dan proteksi cepat.

6.3 Koordinasi Breaker dan Proteksi LV

Proteksi LV meliputi:

ACB (incoming MCC)
MCCB feeder
Thermal overload relay
Short circuit instantaneous trip

✔ Prinsip Koordinasi:

Gangguan di feeder harus diputus oleh feeder breaker, bukan oleh incoming ACB.

Jika koordinasi gagal:

Feeder short → Incoming ACB trip → Seluruh MCC blackout

Koordinasi LV harus mempertimbangkan:

Short circuit level trafo 6/380
Icu rating breaker
Selective time delay

Kesalahan koordinasi LV sering menjadi penyebab blackout parsial.

6.4 Arc Flash Hazard dan Mitigasinya

Arc flash adalah risiko terbesar di MCC.

✔ Root Physical Mechanism

Short circuit antar fasa
Loose contact menghasilkan ionisasi udara
Arc plasma terbentuk
Temperatur > 20.000°C

✔ Stress Condition

Fault current tinggi
Clearance kecil dalam panel
Debu konduktif

✔ Operational Trigger

Maintenance tanpa torque sesuai
Tools terjatuh
Kabel terkelupas

✔ System Consequence

Panel rusak total
Banyak feeder mati
Downtime lama

✔ Safety Implication

Luka bakar fatal
Blast pressure
Secondary fire

Mitigasi:

Arc flash study (IEEE 1584)
Setting instantaneous trip
Arc resistant panel
Maintenance torque control

6.5 Failure Mode MCC

✔ A. Loose Termination

Root Physical Mechanism: Baut terminal tidak sesuai torque → resistansi naik.

Stress: Arus beban normal menghasilkan panas lokal.

Trigger: Vibrasi & thermal cycling.

System Consequence: Hotspot → karbonisasi isolasi.

Safety: Arc flash atau kebakaran panel.

✔ B. Busbar Overheating

Root: Beban melebihi rating. Stress: I²R losses meningkat. Trigger: Penambahan feeder tanpa uprating. Consequence: Degradasi isolasi busbar. Safety: Internal phase-to-phase fault.

✔ C. Internal Short Circuit

Root: Insulation failure atau foreign object. Stress: Fault current tinggi dari trafo 6/380. Trigger: Kelembaban atau hewan kecil masuk panel. Consequence: Instantaneous trip atau arc escalation. Safety: Panel explosion & fire.

6.6 Dampak ke Sistem Kontrol dan Instrument Power

MCC 380 V mensuplai:

UPS charger
Panel instrument
Power actuator valve
HVAC control room

Jika MCC gagal:

→ UPS tidak charging → DCS bergantung baterai → Jika durasi panjang → sistem kontrol mati

Rantai eskalasi:

Loose terminal → Arc flash → MCC blackout → UPS discharge → DCS shutdown → Interlock tidak aktif → Risiko proses meningkat

MCC LV adalah penghubung langsung antara listrik dan stabilitas kontrol proses.

✔ Penegasan BAB 6

MCC 380 V adalah titik risiko tertinggi dalam distribusi.
Arc flash adalah bahaya utama LV.
Loose termination adalah penyebab kegagalan paling umum.
Koordinasi breaker menentukan selektivitas sistem.
Kegagalan MCC berdampak langsung ke sistem kontrol dan keselamatan.

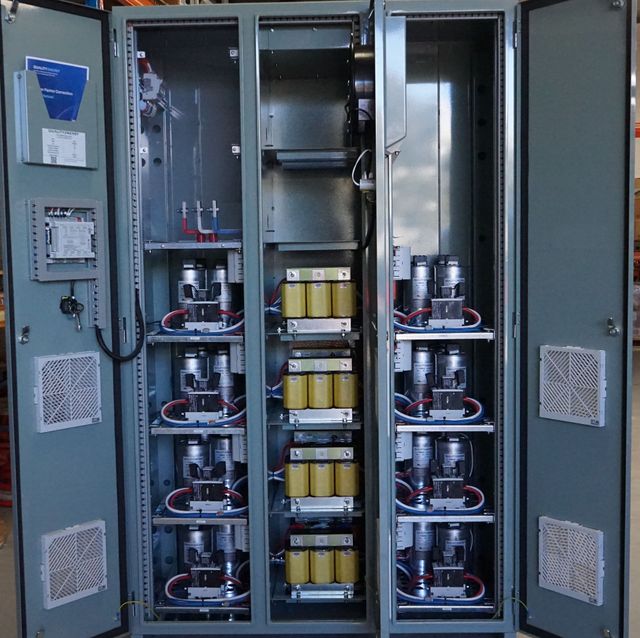

BAB 7 – CAPACITOR BANK & POWER FACTOR CORRECTION

7.1 Fungsi Capacitor Bank dalam Sistem 6 kV / 380 V

Capacitor bank dipasang untuk memperbaiki faktor daya (power factor) akibat dominasi beban induktif:

Motor 6 kV
Motor 380 V
Trafo distribusi

Fungsi utama:

Menyediakan daya reaktif lokal
Mengurangi arus yang ditarik dari trafo
Mengurangi losses (I²R)
Menjaga stabilitas tegangan

Dalam sistem plant:

Capacitor bank bukan sekadar alat penghemat biaya, tetapi bagian dari stabilitas tegangan sistem.

7.2 Hubungan Faktor Daya, Arus Sistem, dan Losses

Jika faktor daya rendah:

Arus sistem meningkat
Trafo bekerja lebih berat
Busbar panas
Losses meningkat

Secara matematis:

Daya aktif tetap, tetapi arus meningkat saat cos φ turun.

Akibat sistemik:

PF rendah → Arus naik → Trafo overload → Temperatur naik → Aging dipercepat

Capacitor bank mengurangi arus tanpa menambah daya aktif.

7.3 Lokasi Pemasangan (MV vs LV Capacitor Bank)

✔ A. MV Capacitor Bank (6 kV)

Terpasang di bus 6 kV
Mengompensasi motor besar
Dampak langsung ke trafo 20/6

✔ B. LV Capacitor Bank (380 V)

Terpasang di MCC
Mengompensasi motor kecil & beban LV
Lebih fleksibel dan bertahap

Pemilihan lokasi harus mempertimbangkan:

Profil beban
Level harmonik
Stabilitas tegangan
Koordinasi dengan VFD

Kesalahan lokasi dapat menyebabkan overcompensation atau resonansi.

7.4 Mekanisme Kerja Automatic Power Factor Controller

Automatic Power Factor Controller (APFC):

Mengukur cos φ sistem.
Membandingkan dengan target (misalnya 0.95).
Mengaktifkan step kapasitor secara bertahap.
Menonaktifkan saat beban turun.

Risiko:

Switching terlalu sering → Transient spike → Stress dielectric kapasitor

APFC harus dikalibrasi sesuai pola beban plant.

7.5 Risiko Resonansi dan Harmonik (Interaksi dengan VFD)

Motor dengan VFD menghasilkan harmonik.

Jika kapasitor dipasang tanpa reaktor detuning:

Harmonik tertentu dapat menyebabkan resonansi paralel.

✔ Root Physical Mechanism

Induktansi trafo + kapasitansi bank membentuk rangkaian resonan.

✔ Stress Condition

Frekuensi harmonik mendekati frekuensi resonansi.

✔ Operational Trigger

Penambahan VFD baru tanpa studi harmonik.

✔ System Consequence

Arus harmonik besar mengalir ke kapasitor.

✔ Safety Impact

Overheating → rupture → fire panel.

Detuned reactor diperlukan pada sistem dengan harmonik signifikan.

7.6 Failure Mode Capacitor Bank

✔ A. Capacitor Dielectric Breakdown

Root: Aging dielectric film. Stress: Overvoltage & harmonik. Trigger: Switching transient. Consequence: Internal short. Safety: Ledakan kecil dalam panel.

✔ B. Overvoltage

Root: Overcompensation saat beban rendah. Stress: Tegangan > rating kapasitor. Trigger: Banyak step tetap aktif saat beban turun. Consequence: Dielectric stress meningkat. Safety: Premature failure.

✔ C. Harmonic Overheating

Root: Harmonik dari VFD. Stress: RMS current > nominal. Trigger: Resonansi sistem. Consequence: Suhu naik cepat. Safety: Fire panel.

✔ D. Switching Transient

Root: Switching tanpa zero-cross control. Stress: Inrush current tinggi. Trigger: APFC aktifkan step besar. Consequence: Contact wear & dielectric stress. Safety: Arc di contactor.

7.7 Root Cause Chain

Harmonik tinggi → Arus kapasitor naik → Overheating dielectric → Internal rupture → Proteksi kapasitor trip → PF turun → Arus sistem naik → Tegangan drop → Motor overload

Satu kegagalan kecil dapat menjalar ke sistem distribusi.

7.8 Dampak Sistemik

Jika capacitor bank gagal:

✔ Trafo Overload

Arus sistem meningkat kembali.

✔ MCC Trip

Voltage drop memicu undervoltage relay.

✔ Penurunan Efisiensi

Losses meningkat.

✔ Risiko Fire Panel

Panel kapasitor sering memiliki ventilasi terbatas.

Capacitor bank mempengaruhi:

Loading trafo 20/6
Loading trafo 6/380
Stabilitas bus 6 kV & 380 V

7.9 Keterkaitan dengan Reliability dan Biaya Energi

Power factor rendah menyebabkan:

Penalty biaya dari utilitas
Losses internal tinggi
Aging lebih cepat pada trafo & busbar

Namun overkompensasi juga berbahaya.

Reliability optimal dicapai bila:

PF dijaga stabil (±0.95)
Harmonic study dilakukan sebelum instalasi
APFC dikalibrasi sesuai profil beban

Capacitor bank adalah elemen kecil yang memiliki dampak besar terhadap:

Stabilitas sistem
Umur trafo
Efisiensi energi
Keselamatan panel

✔ Penegasan BAB 7

Capacitor bank mempengaruhi arus dan losses sistem.
Harmonik adalah risiko utama dalam sistem modern.
Resonansi dapat menyebabkan kegagalan cepat.
Overcompensation sama berbahayanya dengan undercompensation.
Reliability trafo dan MCC bergantung pada manajemen daya reaktif yang benar.

BAB 8 – UPS DAN POWER UNTUK SISTEM KONTROL

8.1 Arsitektur Supply UPS dari MCC

Alur suplai sistem kontrol di plant:

PLN 20 kV → Trafo 20/6 → Trafo 6/380 → MCC 380 V → UPS → DCS/PLC/Instrument

UPS menerima daya dari MCC 380 V melalui feeder khusus, kemudian:

Rectifier mengubah AC menjadi DC.
DC mengisi baterai.
Inverter mengubah DC menjadi AC stabil untuk beban kontrol.

Beban UPS biasanya meliputi:

DCS server & controller
PLC panel
SIS logic solver
HMI & jaringan kontrol
Instrument power supply 24 VDC

UPS adalah jembatan antara sistem tenaga dan sistem keselamatan proses.

8.2 Peran UPS dalam Menjaga DCS/PLC Tetap Aktif Saat Gangguan

Saat terjadi gangguan listrik:

Voltage sag
Trip MCC
Trafo 6/380 trip
Blackout parsial

UPS memastikan:

DCS tetap aktif
PLC tetap menjalankan logic
Interlock tetap bekerja
Data historis tidak hilang

Contoh eskalasi tanpa UPS:

MCC trip → PLC mati → Control valve fail state tidak terkontrol → Tekanan proses naik → PSV buka

Dengan UPS, kontrol tetap aktif sehingga proses dapat dihentikan secara terkendali.

UPS bukan hanya backup daya, tetapi bagian dari Layer of Protection.

8.3 Battery System dan Mode Kegagalan

Jenis baterai umum:

VRLA (Valve Regulated Lead Acid)
Flooded Lead Acid
Lithium (pada sistem modern)

✔ Mode Kegagalan Baterai

#✔ 1️⃣ Capacity Degradation

Root: Aging kimia internal. Stress: Temperatur tinggi. Trigger: Ventilasi ruang buruk. Consequence: Backup time lebih pendek dari desain.

#✔ 2️⃣ Thermal Runaway

Root: Overcharging. Stress: Suhu meningkat → resistansi turun → arus naik. Trigger: Charger malfunction. Consequence: Kenaikan suhu tak terkendali. Safety: Risiko kebakaran ruang baterai.

#✔ 3️⃣ Terminal Corrosion

Root: Gas H₂ dari charging. Stress: Kelembaban tinggi. Consequence: Resistansi kontak naik → overheating.

Baterai adalah titik lemah tersembunyi dalam sistem UPS.

8.4 Failure Mode UPS

✔ A. Rectifier Failure

Root Physical Mechanism: Komponen semikonduktor rusak.

Stress: Harmonik dari MCC.

Trigger: Voltage spike.

System Consequence: Baterai tidak terisi.

Safety Impact: Backup time berkurang.

✔ B. Inverter Failure

Root: IGBT overheating. Stress: Beban melebihi kapasitas. Trigger: Penambahan panel kontrol tanpa review kapasitas. Consequence: Output UPS hilang. Safety: Sistem kontrol mati mendadak.

✔ C. Static Bypass Failure

Root: SCR malfunction. Stress: Switching berulang. Consequence: UPS tidak dapat transfer ke bypass. Impact: Total loss of supply kontrol.

✔ D. Battery Failure Saat Blackout

Root: Kapasitas menurun tidak terdeteksi. Trigger: Blackout > beberapa menit. Consequence: DCS mati saat proses belum aman.

8.5 Dampak Kehilangan Instrument Power terhadap Interlock dan ESD

Instrument power (24 VDC) biasanya berasal dari UPS.

Jika instrument power hilang:

Transmitter mati

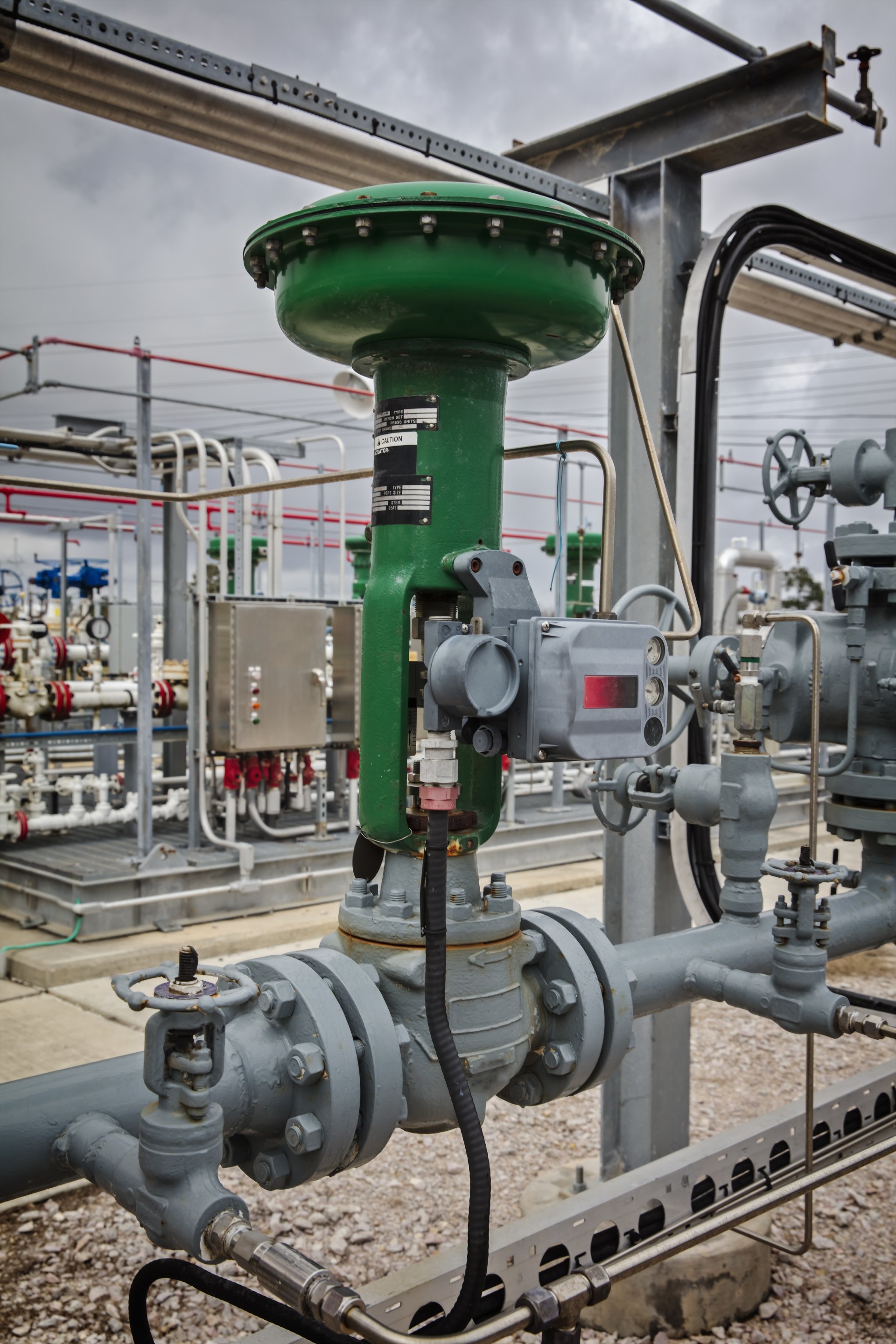

Valve actuator kehilangan kontrol
Interlock logic terganggu
SIS bisa masuk fail-safe mode

✔ Rantai Eskalasi

UPS gagal → Instrument 24 VDC mati → Flow transmitter nol → PLC interpretasi sebagai kondisi abnormal → ESD aktif

Atau lebih berbahaya:

UPS gagal → PLC mati → Interlock tidak bekerja → Overpressure tidak terdeteksi → Loss of Containment

Instrument power adalah fondasi keandalan interlock proses.

✔ Penegasan BAB 8

UPS adalah layer proteksi untuk sistem kontrol.
Baterai adalah titik lemah tersembunyi.
Kegagalan UPS dapat memicu shutdown tak terkendali.
Instrument power adalah fondasi interlock dan ESD.
Reliability kontrol sangat bergantung pada stabilitas LV dan UPS.

BAB 9 – SISTEM GROUNDING DAN PROTEKSI PETIR

9.1 Filosofi Grounding Industri Petrokimia

Grounding di industri petrokimia bukan sekadar “menanam batang ground”, tetapi merupakan:

Sistem jalur arus gangguan terkontrol untuk melindungi manusia, peralatan, dan proses.

Filosofi utamanya:

Menyediakan jalur impedansi rendah untuk fault current.
Menjamin relay proteksi bekerja cepat.
Menyamakan potensial antar struktur (equipotential bonding).
Mengendalikan energi petir agar tidak menjadi ignition source.

Grounding yang buruk berarti:

Arus gangguan tidak mengalir dengan benar.
Relay gagal mendeteksi fault.
Tegangan sentuh membahayakan personel.
Risiko percikan di area hidrokarbon.

Grounding adalah fondasi proteksi listrik dan keselamatan plant.

9.2 Ground Grid dan Bonding Antar Peralatan

✔ Ground Grid

Biasanya berupa jaringan konduktor tembaga tertanam di bawah tanah yang terhubung ke:

Panel 20 kV
Switchgear 6 kV
MCC 380 V
Tangki dan struktur baja
Pipa proses

Tujuan:

Mengurangi resistansi tanah
Menyebarkan arus gangguan secara merata

✔ Bonding

Bonding menyamakan potensial antar:

Struktur baja
Tangki penyimpanan
Pipa proses
Cable tray
Motor frame

Tanpa bonding yang baik:

Perbedaan potensial dapat menyebabkan percikan (spark) saat ada arus bocor.

✔ Neutral Grounding

Pada sistem 6 kV sering digunakan:

Neutral Grounding Resistor (NGR)
Solid grounding (untuk LV)

Tujuannya membatasi arus earth fault agar:

Cukup besar untuk dideteksi relay
Tidak terlalu besar merusak peralatan

9.3 Pengaruh Grounding terhadap Sistem Proteksi Relay

Proteksi earth fault sangat bergantung pada kualitas grounding.

✔ Root Physical Mechanism

Insulation breakdown → fasa menyentuh ground.

✔ Jika Grounding Baik

Arus fault mengalir melalui ground grid.
Relay mendeteksi arus.
Breaker trip cepat.
Fault terisolasi.

✔ Jika Grounding Buruk

Arus fault kecil atau menyebar tidak terkontrol.
Relay tidak trip.
Arc terus menyala.
Kerusakan membesar.

Grounding menentukan:

Kecepatan proteksi
Besarnya energi fault
Tingkat kerusakan peralatan

Grounding yang buruk dapat mengubah fault kecil menjadi ledakan panel.

9.4 Risiko Touch Voltage & Step Potential

Saat terjadi ground fault besar di 6 kV atau 20 kV:

Ground grid mengalami Ground Potential Rise (GPR).

✔ Touch Voltage

Perbedaan tegangan antara tangan dan kaki saat menyentuh peralatan.

✔ Step Potential

Perbedaan tegangan antara dua kaki saat berdiri di area fault.

Jika resistansi grid tinggi:

Tegangan sentuh bisa mematikan.
Personel maintenance berisiko fatal.

Desain grounding harus mempertimbangkan:

Soil resistivity
Fault current maksimum
Durasi fault

Grounding adalah sistem proteksi manusia, bukan hanya peralatan.

9.5 Hubungan Grounding dengan Area Berbahaya

Di area dengan hidrokarbon:

Gas mudah terbakar
Uap volatile
Potensi ignition rendah

Grounding dan bonding berfungsi untuk:

Menghilangkan muatan statis.
Mencegah percikan saat transfer fluida.
Mengendalikan energi petir.
Mengurangi risiko spark akibat perbedaan potensial.

Contoh eskalasi:

Bonding buruk pada tangki → Static charge terakumulasi → Spark kecil → Ignition vapor → Fire / Explosion

Grounding dan bonding adalah bagian dari sistem pencegahan ignition.

✔ Penegasan BAB 9

Grounding adalah fondasi proteksi sistem tenaga.
Relay proteksi bergantung pada jalur fault yang baik.
Touch voltage & step potential adalah risiko fatal.
Grounding berkaitan langsung dengan pencegahan ignition di area berbahaya.
Kegagalan grounding dapat mengeskalasi gangguan kecil menjadi kecelakaan besar.

BAB 10 – GANGGUAN SISTEMIK: VOLTAGE SAG, SURGE, HARMONIK

10.1 Sumber Gangguan Internal & Eksternal

Gangguan sistem tenaga pada konfigurasi:

PLN 20 kV → Trafo 20/6 → 6 kV → Trafo 6/380 → MCC → UPS

dapat berasal dari:

✔ A. Eksternal (PLN / Lingkungan)

Hubung singkat jaringan utilitas
Switching transmisi
Petir
Fluktuasi grid regional

✔ B. Internal (Plant)

Starting motor 6 kV besar
Switching capacitor bank
Fault di MCC
VFD menghasilkan harmonik

Gangguan ini tidak berdiri sendiri — efeknya menjalar lintas level tegangan.

10.2 Dampak terhadap Motor 6 kV dan 380 V

✔ A. Voltage Sag

Root Physical Mechanism: Penurunan tegangan < 90% nominal.

Stress Condition: Motor membutuhkan torsi, tetapi tegangan turun.

Efek pada Motor:

Torsi ∝ V² → turun drastis.
Arus meningkat untuk mempertahankan beban.
Overheating stator.

Jika sag cukup dalam:

→ Undervoltage relay trip → Motor berhenti

✔ B. Voltage Unbalance

Perbedaan kecil antar fasa menghasilkan:

Negative sequence current
Heating rotor
Vibrasi meningkat

✔ C. Harmonik

Harmonik menyebabkan:

Losses tambahan pada stator
Heating trafo
Interferensi proteksi

Motor 6 kV sangat sensitif terhadap gangguan tegangan karena beban proses besar dan inersia tinggi.

10.3 Dampak terhadap UPS dan Kontrol

✔ Voltage Sag pada MCC

Sag di 6 kV → Trafo 6/380 drop → MCC voltage turun → UPS masuk mode battery

Jika sag sering terjadi:

Siklus charge-discharge baterai meningkat
Umur baterai menurun

✔ Surge / Transient

Lonjakan tegangan:

Stress pada rectifier UPS
Potensi kerusakan power supply PLC
Gangguan komunikasi kontrol

✔ Harmonik

Harmonik tinggi:

Memanaskan trafo UPS
Mengganggu zero-cross detection
Memicu alarm sistem

Gangguan listrik kecil bisa memicu false trip atau bahkan shutdown kontrol.

10.4 Peran SPD dan Filtering Harmonik

✔ SPD (Surge Protective Device)

Fungsi:

Menyerap transient overvoltage.
Mengalihkan energi surge ke ground.

Posisi ideal:

Incoming 20 kV
Panel 6 kV
MCC 380 V
Panel UPS

✔ Harmonic Filter

Digunakan untuk:

Mengurangi THD (Total Harmonic Distortion)
Melindungi trafo dan kapasitor
Mengurangi overheating

Tanpa filtering:

Harmonik → Overheating kapasitor → Trip capacitor bank → PF turun → Arus naik → Trafo overload

10.5 Studi Rantai Kegagalan: Sag → Pompa Trip → Tekanan Naik

✔ Studi Kasus Sistemik

Step 1 – Voltage Sag dari PLN Tegangan 20 kV turun 20% selama 300 ms.

Step 2 – Dampak ke 6 kV Bus 6 kV drop → motor recycle pump kehilangan torsi.

Step 3 – Proteksi Aktif Undervoltage relay trip.

Step 4 – Dampak Mekanik Aliran sirkulasi reaktor berhenti.

Step 5 – Dampak Proses Temperatur naik → tekanan meningkat.

Step 6 – Dampak Safety PSV membuka → flare load meningkat.

Jika sag berulang:

Thermal stress pada peralatan.
Seal dan bearing mengalami kelelahan.
Reliability plant menurun.

Ini menunjukkan bahwa gangguan tegangan milidetik dapat bereskalasi menjadi event proses besar.

✔ Penegasan BAB 10

Gangguan kecil dapat menjalar lintas level tegangan.
Motor dan UPS sangat sensitif terhadap sag dan harmonik.
SPD dan filter harmonik adalah bagian dari strategi reliability.
Voltage sag dapat memicu eskalasi proses.
Power quality adalah faktor keselamatan, bukan hanya kualitas listrik.

BAB 11 – INTEGRASI LISTRIK DENGAN INSTRUMENT & CONTROL

11.1 Interlock Berbasis Listrik dan Proses

Dalam sistem 20 kV → 6 kV → 380 V → UPS → DCS/PLC, interlock adalah jembatan antara:

Proteksi listrik
Proteksi mekanik
Proteksi proses

Contoh interlock berbasis listrik:

Motor trip → kirim sinyal ke PLC
Undervoltage → blok start ulang otomatis
Overcurrent → shutdown pompa

Contoh interlock berbasis proses:

Flow rendah → trip motor
Tekanan tinggi → stop kompresor
Temperatur tinggi → aktifkan ESD

Interlock memastikan bahwa gangguan di satu disiplin tidak berkembang menjadi kegagalan besar.

11.2 Hubungan Trip Motor dengan Logic Control

Ketika motor 6 kV atau 380 V trip, ada dua jalur dampak:

✔ A. Jalur Listrik

Relay mendeteksi fault → breaker trip.

✔ B. Jalur Kontrol

Sinyal trip dikirim ke PLC/DCS.

PLC kemudian:

Menghentikan peralatan terkait
Mengubah posisi control valve
Mengaktifkan alarm
Menjalankan shutdown sequence

Jika logic tidak sinkron:

Motor trip → PLC tidak menerima sinyal → Sistem tetap mencoba start ulang → Overstress mekanik

Atau sebaliknya:

Trip kecil → Logic terlalu agresif → Shutdown plant penuh

Koordinasi sangat krusial.

11.3 Hardwired vs Soft Interlock

✔ Hardwired Interlock

Menggunakan relay fisik.
Jalur langsung tanpa software.
Respon cepat dan independen dari PLC.

Contoh:

Overpressure switch langsung memutus coil breaker.

✔ Soft Interlock

Menggunakan logic di PLC/DCS.
Fleksibel dan mudah dimodifikasi.
Bergantung pada integritas power dan software.

Contoh:

Flow transmitter → PLC → perintah trip motor.

✔ Perbandingan Risiko

Jika UPS gagal:

Soft interlock bisa mati.
Hardwired tetap bekerja (jika supply independen).

Plant kritikal biasanya mengkombinasikan keduanya.

11.4 Electrical Protection vs SIS Layer

Electrical protection dan SIS adalah dua layer berbeda.

✔ Electrical Protection

Melindungi peralatan listrik.
Contoh: overcurrent, differential, earth fault.
Tujuan: mencegah kerusakan listrik.

✔ SIS (Safety Instrumented System)

Melindungi proses dan manusia.
Berdasarkan SIL.
Tujuan: mencegah kecelakaan besar.

Contoh eskalasi tanpa koordinasi:

Motor overload → Relay tidak trip → Pompa tetap jalan → Tekanan naik → SIS aktifkan ESD

Jika electrical protection gagal, SIS menjadi layer terakhir.

Tetapi jika keduanya tidak terkoordinasi, bisa terjadi:

Nuisance trip berulang
Shutdown tak terkendali
Atau lebih berbahaya: tidak ada trip saat diperlukan

11.5 Risiko Jika Sistem Listrik dan Kontrol Tidak Terkoordinasi

✔ Contoh 1 – Proteksi Terlalu Sensitif

Setting undervoltage terlalu tinggi → Motor trip saat sag kecil → Banyak pompa berhenti → Proses tidak stabil → Flare spike

✔ Contoh 2 – Proteksi Terlalu Lambat

Ground fault kecil → Tidak terdeteksi → Arc membesar → MCC terbakar → UPS gagal → Sistem kontrol mati

✔ Contoh 3 – Logic Tidak Sinkron

Motor trip listrik → PLC tidak log event → Operator tidak tahu root cause → Restart berulang → Kerusakan mekanik

Ketidaksinkronan listrik dan kontrol meningkatkan risiko:

Loss of Containment
Fire & explosion
Downtime besar

Integrasi yang baik memerlukan:

Review setting relay bersama tim kontrol
Verifikasi cause & effect matrix
Pengujian interlock berkala

✔ Penegasan BAB 11

Interlock adalah jembatan antara listrik dan proses.
Motor trip harus terintegrasi dengan logic kontrol.
Hardwired dan soft interlock memiliki peran berbeda.
Electrical protection dan SIS adalah layer proteksi berbeda.
Ketidakterkoordinasian dapat memicu shutdown atau kecelakaan besar.

BAB 12 – FAILURE MODE BERBASIS SISTEM (END-TO-END FAILURE ANALYSIS)

12.1 Eskalasi Kegagalan dari 20 kV sampai 380 V

Eskalasi kegagalan adalah kondisi ketika gangguan di satu level tegangan menjalar ke level lain karena proteksi tidak selektif, desain tidak robust, atau kondisi operasi memicu stress berlapis.

✔ Pola Eskalasi Umum (Top-down)

Gangguan eksternal PLN → incoming 20 kV undervoltage / trip → trafo 20/6 drop → bus 6 kV drop → motor 6 kV trip simultan → trafo 6/380 drop → MCC 380 blackout → UPS discharge → kontrol melemah / shutdown

✔ Pola Eskalasi Umum (Bottom-up)

Fault di feeder MCC 380 → breaker feeder gagal trip → arus fault naik ke busbar MCC → incoming MCC trip → trafo 6/380 overload / proteksi aktif → bus 6 kV terganggu → upstream 6 kV trip → upstream 20/6 trip (bila grading buruk) → blackout luas

Kunci teknis: eskalasi bukan “takdir”, tetapi hasil dari jalur fault + setting proteksi + desain grounding + pola operasi.

12.2 Root Cause Tree Blackout Plant

Di bawah ini adalah root cause tree konseptual yang digunakan teknisi ELINS untuk investigasi blackout. Fokusnya bukan menyalahkan komponen, tetapi memetakan mekanisme fisik → trigger operasi → konsekuensi sistem.

✔ TOP EVENT: BLACKOUT PLANT (Loss of Power to MCC & Control)

A. Incoming 20 kV Loss

A1: PLN disturbance (sag/outage)
A2: Incoming relay trip salah setting
A3: Breaker failure / trip spurious
A4: Lightning surge → insulation flashover

B. Transformer 20/6 Trip

B1: Differential trip (internal fault)
B2: Overtemperature (cooling fail)
B3: Buchholz trip (gas from internal heating)
B4: Protection coordination issue (upstream trip duluan)

C. Bus 6 kV Collapse

C1: Motor start simultan → voltage dip parah
C2: Fault pada feeder motor 6 kV
C3: Ground fault tidak clear cepat (grounding/relay)

D. Transformer 6/380 Trip

D1: LV fault reflected ke MV
D2: Overload akibat PF rendah / capacitor bank trip
D3: Harmonic heating / overheating

E. MCC 380 Blackout

E1: Busbar fault (internal short)
E2: Incoming ACB trip non-selektif
E3: Arc flash event

F. UPS Drop / Control Power Loss

F1: Battery capacity drop (tidak terdeteksi)
F2: Rectifier/inverter failure
F3: Bypass transfer gagal

Investigasi lapangan yang benar akan mencari bukti pada:

Relay event record & waveform
Trend tegangan 6 kV/380 V
Thermal scan MCC
Alarm history UPS/DCS
Status capacitor bank dan THD

12.3 Interaksi antar Level Tegangan

✔ A. Interaksi Tegangan Drop

Start motor 6 kV atau fault LV dapat menyebabkan:

Tegangan bus 6 kV turun
Tegangan 380 V turun (melalui trafo 6/380)
UPS transfer ke baterai

Mekanisme: impedansi trafo + arus tinggi → voltage drop.

✔ B. Interaksi Arus Gangguan (Fault Current Reflection)

Fault di LV menciptakan arus besar di sisi LV, yang terlihat sebagai arus tinggi di sisi MV sesuai rasio trafo.

Jika LV breaker gagal trip cepat:

Proteksi trafo bisa trip
Proteksi 6 kV upstream bisa ikut trip
Blackout meluas

✔ C. Interaksi Harmonik & PF

VFD dan UPS menghasilkan harmonik.

Harmonik memanaskan trafo 6/380 dan capacitor bank
Capacitor bank trip → PF turun
Arus sistem naik → trafo overload
Tegangan turun → motor overload

Interaksi ini sering menjadi “silent escalation” yang muncul sebagai overheating kronis sebelum trip.

12.4 Dampak terhadap Asset Integrity dan Safety Plant

Blackout dan eskalasi listrik berdampak langsung pada integritas aset:

✔ Dampak terhadap Asset Integrity

Water hammer saat pompa utilitas mati mendadak → stress pipa (ASME B31.3 awareness)
Thermal shock pada heat exchanger akibat hilang aliran
Seal damage akibat dry running setelah trip
Bearing damage akibat restart berulang tanpa root cause clear

✔ Dampak terhadap Safety

Loss of Containment dari seal/gasket yang gagal
Flare load meningkat karena depressurizing
Potensi ignition dari arc flash atau hot surface
Risiko kegagalan interlock bila UPS drop

Rantai eksplisit yang wajib dipahami teknisi:

Root physical mechanism (misal: LV breaker gagal trip) → Load/stress (fault current tinggi, heating) → Operational trigger (maintenance torque buruk / setting salah) → System consequence (MCC blackout → UPS discharge) → Safety implication (interlock lemah → potensi LoC)

✔ Penegasan BAB 12

Eskalasi kegagalan terjadi ketika proteksi dan desain tidak menahan gangguan di level asal.
Root cause tree membantu menemukan node awal, bukan hanya komponen yang rusak.
Interaksi tegangan, arus fault, dan harmonik menghubungkan semua level.
Blackout berdampak langsung pada asset integrity dan process safety.
Investigasi harus selalu menutup rantai: mekanisme → trigger → konsekuensi → safety.

BAB 13 – STANDAR DAN PRAKTIK INDUSTRI YANG RELEVAN

Bab ini tidak membahas teori standar secara akademik, tetapi bagaimana standar tersebut mempengaruhi pekerjaan teknisi ELINS di lapangan, khususnya pada sistem:

20 kV → 6 kV → 380 V → MCC → UPS → Motor → Sistem Kontrol

13.1 IEC 60079 – Area Berbahaya

✔ Relevansi ke Sistem Listrik

IEC 60079 mengatur:

Zona 0 / 1 / 2
Jenis proteksi Ex (Ex d, Ex e, Ex i)
Temperatur kelas (T-class)
Instalasi kabel & gland

✔ Dampak Sistemik

Jika motor 380 V dipasang di Zona 1 tanpa proteksi Ex sesuai:

Root: enclosure tidak flameproof Stress: percikan internal akibat loose terminal Trigger: arcing kecil System consequence: ignition vapor Safety: explosion

Teknisi ELINS wajib memastikan:

Nameplate sesuai zona
Cable gland Ex certified
Bonding area hazardous baik
Tidak ada modifikasi liar panel Ex

13.2 IEEE 1584 – Arc Flash

IEEE 1584 digunakan untuk:

Menghitung incident energy
Menentukan arc flash boundary
Menentukan kategori PPE

✔ Kaitan dengan MCC 380 V & 6 kV

Arc energy dipengaruhi oleh:

Fault current dari trafo
Clearing time breaker
Jarak kerja

Jika setting instantaneous terlalu lambat:

Fault LV → Arc bertahan lebih lama → Energi meningkat → Kerusakan parah

Arc flash bukan hanya bahaya personel, tetapi juga dapat menyebabkan:

MCC terbakar
UPS mati
Blackout plant

13.3 NFPA 70 – Instalasi & Grounding

NFPA 70 (NEC) mengatur:

Instalasi kabel
Ampacity
Grounding & bonding
Proteksi overcurrent

Dalam konteks plant:

Grounding tidak sesuai → Fault current tidak cukup → Relay gagal trip → Arc membesar

Instalasi kabel salah rating:

Overload → Insulation rusak → Short circuit → MCC trip

Standar ini mempengaruhi:

Desain MCC
Ukuran kabel feeder
Sistem grounding

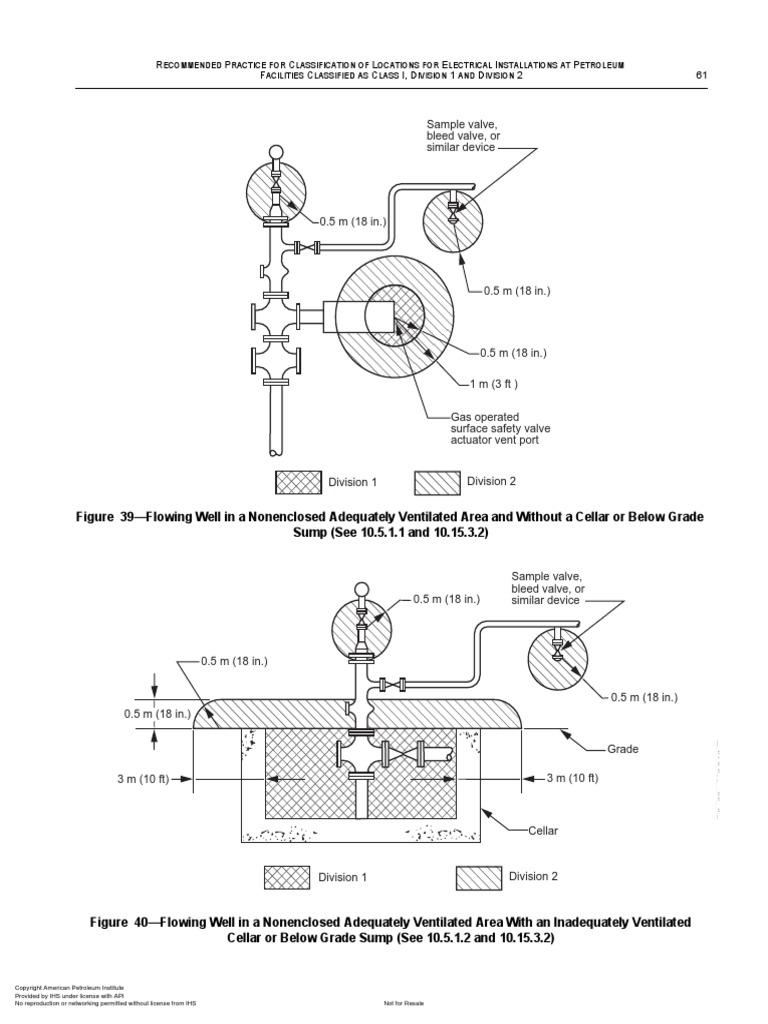

13.4 API RP 500 / API RP 505 – Klasifikasi Area

API RP 500 & 505 digunakan untuk:

Menentukan klasifikasi Div/Zone
Mengidentifikasi radius area berbahaya
Menentukan jenis peralatan listrik yang boleh dipasang

✔ Dampak Praktis

Jika MCC ditempatkan terlalu dekat dengan area Zone 1 tanpa enclosure sesuai:

Potensi ignition meningkat
Audit finding serius
Risiko shutdown oleh regulator

Teknisi harus memahami peta klasifikasi area sebelum:

Menambah panel
Menarik kabel baru
Memasang motor tambahan

13.5 API 670 – Proteksi Mesin

API 670 mengatur:

Vibration monitoring
Bearing temperature
Shaft position monitoring

Integrasi dengan listrik:

Vibration tinggi → Sinyal ke MPS → Interlock trip motor 6 kV

Jika integrasi salah:

Motor tetap jalan saat vibration tinggi
Bearing rusak
Seal bocor
Hydrocarbon leak

API 670 adalah penghubung antara proteksi mekanik dan listrik.

13.6 Awareness Teknisi terhadap Audit & Compliance

Standar bukan sekadar dokumen, tetapi dasar:

Audit internal
Audit regulator
Insurance requirement
Investigation pasca-incident

✔ Area yang sering menjadi temuan audit:

Label arc flash tidak update
Grounding tidak terdokumentasi
Setting relay tidak terdokumentasi
MCC overload tanpa review kapasitas
Kapasitor bank tanpa harmonic study

Teknisi ELINS harus memahami bahwa:

Compliance bukan hanya kewajiban hukum, tetapi bagian dari menjaga reliability dan mencegah eskalasi kegagalan.

✔ Penegasan BAB 13

Standar internasional adalah fondasi desain dan operasi aman.
IEC 60079 & API RP 500/505 melindungi dari ignition di area berbahaya.
IEEE 1584 melindungi dari risiko arc flash.
NFPA 70 memastikan instalasi dan grounding benar.
API 670 mengintegrasikan proteksi mesin dan listrik.
Awareness compliance adalah bagian dari tanggung jawab teknisi ELINS.

Catatan Penyusunan Artikel ini disusun sebagai materi edukasi dan referensi umum berdasarkan berbagai sumber pustaka, praktik lapangan, serta bantuan alat penulisan. Pembaca disarankan untuk melakukan verifikasi lanjutan dan penyesuaian sesuai dengan kondisi serta kebutuhan masing-masing sistem.
