Pencegahan Kebocoran Minyak pada Power Transformer Oil-Immersed

Pencegahan Kebocoran Minyak pada Power Transformer Oil-Immersed

1. Scope & Risk Context

1.1 Peran Transformator dalam Sistem Distribusi Industri

Pada fasilitas petrochemical, power plant, dan process industry, power transformer oil-immersed (umumnya ≥750 kVA, 6–20 kV) berfungsi sebagai titik konversi energi utama antara sistem distribusi dan beban proses.

Transformator ini bukan komponen terisolasi, tetapi bagian dari sistem yang mencakup:

Incoming feeder & breaker
Sistem proteksi (relay, trip logic)
Sistem pentanahan
Fire protection & oil containment
Sistem monitoring suhu dan gas

Minyak transformator memiliki dua fungsi kritis:

Media isolasi dielektrik
Media pendingin inti dan belitan

Kehilangan minyak bukan sekadar kehilangan fluida, tetapi:

Penurunan jarak isolasi efektif
Penurunan kemampuan pendinginan
Peningkatan risiko kegagalan listrik internal

Artinya, kebocoran minyak adalah risiko langsung terhadap kontinuitas produksi.

1.2 Konsekuensi Kebocoran Minyak terhadap Reliability & Safety

Kebocoran harus dianalisis sebagai rantai kegagalan, bukan sebagai cacat kosmetik.

✔ Mekanisme Eskalasi Dasar:

Kebocoran minor → udara & kelembaban masuk
Kadar air naik → Breakdown Voltage (BDV) turun
Partial discharge meningkat
Gas terlarut terbentuk → aktivasi alarm Buchholz
Internal arc → lonjakan tekanan
Aktivasi PRD / potensi ruptur tangki
Oil spray → risiko kebakaran

✔ Dampak Reliability:

Forced outage
Trip proteksi tidak terencana
Kerusakan belitan (rewind mahal)
MTTR tinggi (mingguan–bulanan)

✔ Dampak Safety:

Flash fire dari minyak panas
Arc flash eksternal
Oil spill ke bundwall
Potensi eskalasi ke peralatan sekitarnya

Dalam lingkungan dengan hidrokarbon, transformator yang terbakar dapat menjadi ignition source sekunder.

1.3 Batasan Analisis

Analisis ini difokuskan pada:

Transformator oil-immersed ≥750 kVA
Tegangan menengah (6–20 kV tipikal industri)
Instalasi outdoor dengan conservator
Sistem dengan Buchholz relay & PRD

Tidak mencakup:

Dry type transformer
Hermetically sealed distribution transformer kecil
Unit traction atau khusus non-industri

Pendekatan yang digunakan:

Failure-mechanism driven
System impact oriented
Protection interaction aware
Reliability & safety integrated

Fokus utama bukan pada “cara memperbaiki bocor”, tetapi pada:

Mengidentifikasi dan mengendalikan kondisi yang memungkinkan kebocoran berkembang menjadi kegagalan sistem mayor.

2. Arsitektur Sistem yang Berkaitan dengan Kebocoran

(Integrated Subsystem Analysis)

Kebocoran minyak tidak berdiri sendiri. Ia terjadi pada titik antarmuka antar subsistem. Oleh karena itu, analisis dilakukan pada subsistem yang secara langsung mempengaruhi tekanan, integritas mekanis, dan isolasi.

2.1 Tank & Weld Structure

✔ Fungsi Sistem

Menahan minyak isolasi
Menahan tekanan internal akibat ekspansi termal
Menjadi struktur mekanis penopang core & winding

✔ Mekanisme Stress Utama

Thermal expansion minyak
Lonjakan tekanan akibat fault internal
Fatigue akibat siklus panas harian
Korosi eksternal (lingkungan industri)

✔ Titik Kritis Kebocoran

Weld seam
Nozzle connection
Radiator header joint
Base plate area (korosi)

✔ Integrasi Sistem

Jika weld crack → minyak bocor → tekanan turun
Tekanan turun → udara masuk
Udara → kelembaban → BDV turun
BDV turun → risiko partial discharge

✔ Safety Impact

Oil drip ke area panas
Potensi akumulasi minyak di bundwall
Jika terjadi arc internal → rupture memperbesar area kebakaran

Tank bukan hanya wadah, tetapi pressure boundary.

2.2 Conservator & Pressure Control System

✔ Fungsi Sistem

Mengakomodasi ekspansi volume minyak
Mengontrol tekanan internal
Mencegah kontak langsung minyak–udara (bladder type)

✔ Komponen Kritis

Conservator tank
Bladder / diaphragm
Silica gel breather
Pressure Relief Device (PRD)

✔ Failure Mode Utama

Silica gel jenuh → kelembaban masuk
Bladder robek → minyak kontak langsung dengan udara
Breather tersumbat → overpressure
PRD gagal buka → tank overstress

✔ Integrasi Sistem

Overpressure → flange distortion
Negative pressure → gasket terhisap
Tekanan tidak stabil → joint leak

✔ Protection Interaction

Fault internal → gas terbentuk
Gas naik ke Buchholz
Jika overpressure cepat → PRD aktif

Jika pressure control gagal, kebocoran menjadi inevitabel.

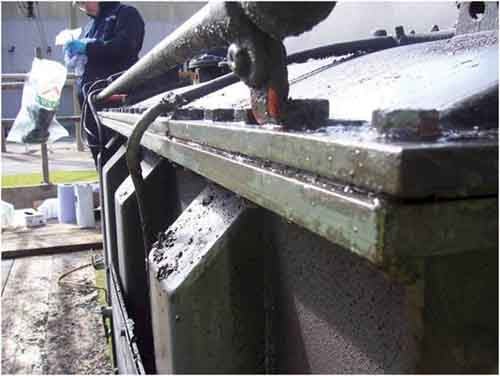

2.3 Flange Joint, Gasket & Bolt System

✔ Fungsi Sistem

Menjaga pressure boundary pada:
- Manhole cover
- Radiator flange
- Bushing base
- Inspection plate

✔ Parameter Kritis

Gasket seating stress
Bolt preload
Cross-pattern tightening
Thermal expansion differential

✔ Failure Physics

Bolt preload insufficient → seating stress tidak tercapai
Elastomer creep → kehilangan kompresi
Thermal cycling → preload relaxation
Reuse gasket → micro path leak

✔ Integrasi Sistem

Leak kecil → oksigen masuk
Oksigen → oksidasi minyak
TAN naik → sludge
Cooling menurun → hotspot

Joint integrity adalah elemen paling sering menjadi titik awal kebocoran.

2.4 Bushing Oil Compartment

✔ Fungsi Sistem

Menyediakan jalur konduktor berisolasi antara winding dan sistem eksternal
Menahan tegangan tinggi

✔ Mekanisme Risiko

Seal base gasket failure
Retak porcelain
Degradasi oil impregnated paper
Moisture ingress

✔ Integrasi Sistem

Oil level bushing turun → isolasi internal melemah
Overvoltage → flashover
Internal arc → pressure spike tank

✔ Safety Consequence

Fragmentasi porcelain
Oil spray
Arc flash eksternal

Bushing failure adalah salah satu penyebab transformer explosion.

2.5 Protection Devices (Buchholz, PRD, OTI/WTI)

✔ Fungsi Sistem

Deteksi dini kegagalan internal
Mengurangi eskalasi menjadi rupture

✔ Perangkat Kritis

Buchholz relay (gas detection)
PRD (pressure relief)
OTI (Oil Temperature Indicator)
WTI (Winding Temperature Indicator)

✔ Integrasi terhadap Kebocoran

Leak kecil → tidak langsung trip
Oil loss signifikan → level turun → overheating
Overheating → gas formation
Gas → Buchholz alarm/trip

✔ Risiko Jika Proteksi Tidak Optimal

Gas alarm diabaikan
PRD macet
OTI sensor error

Maka kebocoran minor dapat berkembang menjadi kegagalan katastropik tanpa intervensi.

✔ Kesimpulan Bab 2

Kebocoran minyak terjadi pada titik interaksi antara:

Pressure control system
Mechanical joint integrity
Structural boundary
Electrical insulation system
Protection response

Artinya:

Kebocoran bukan masalah gasket saja, melainkan hasil kegagalan integrasi sistem tekanan, struktur, isolasi, dan proteksi.

3. Mekanisme Fisik Kebocoran (Failure Physics Detail Analysis)

Bab ini membahas kebocoran berdasarkan mekanisme fisik aktual, bukan berdasarkan gejala. Setiap mekanisme dijelaskan dalam urutan:

Root Mechanism → Stress Condition → Operational Trigger → System Impact → Safety Implication

3.1 Thermal Expansion & Pressure Cycling

✔ Root Physical Mechanism

Minyak transformator memiliki koefisien ekspansi volumetrik tinggi. Kenaikan suhu 30–40°C menghasilkan peningkatan volume signifikan.

Jika ruang ekspansi tidak terkontrol, tekanan internal meningkat.

✔ Load / Stress Condition

Load ramp-up cepat
Ambient siang–malam ekstrem
Fault internal menghasilkan panas lokal
Sistem pendingin tidak optimal

✔ Operational Trigger

Breather tersumbat
Silica gel jenuh
Bladder robek
PRD macet

✔ System Impact

Overpressure → flange distortion
Gasket extrusion
Weld micro-crack
Oil spray melalui weak joint

Sebaliknya, saat pendinginan cepat:

Negative pressure → udara tersedot masuk

✔ Safety Implication

Oil mist + hot surface → flash fire
Jika terjadi arc → rupture tank
Escalation menjadi kebakaran trafo

3.2 Gasket Compression Loss & Bolt Preload Relaxation

✔ Root Physical Mechanism

Elastomer mengalami:

Creep
Compression set
Thermal aging

Bolt mengalami preload relaxation akibat thermal cycling.

✔ Load / Stress Condition

Siklus panas harian
Vibrasi dari beban elektromagnetik
Pressure fluctuation internal

✔ Operational Trigger

Torque tidak sesuai spesifikasi
Gasket reuse
Tidak gunakan cross-pattern tightening
Material tidak kompatibel dengan minyak

✔ System Impact

Micro-seepage
Oksigen masuk
Oksidasi minyak
TAN meningkat
Sludge terbentuk → cooling menurun

✔ Safety Implication

Hotspot winding
Gas formation
Buchholz trip
Forced outage

Joint failure adalah penyebab paling umum kebocoran lapangan.

3.3 Weld Fatigue & Corrosion Thinning

✔ Root Physical Mechanism

Fatigue crack propagation pada weld seam
Korosi eksternal → wall thinning
Pitting corrosion di area base

✔ Load / Stress Condition

Thermal expansion berulang
Tekanan spike akibat gangguan
Lingkungan korosif (coastal, chemical plant)

✔ Operational Trigger

Cat pelindung rusak
Drainase buruk
Tidak ada inspeksi thickness
PRD gagal saat pressure spike

✔ System Impact

Retak mikro → bocor progresif
Penurunan tekanan internal
Kontaminasi kelembaban

Jika crack membesar:

Oil spray saat tekanan naik

✔ Safety Implication

Oil spill ke bundwall
Risiko penyalaan saat fault
Potensi kerusakan struktural mayor

Tank adalah pressure boundary; kegagalannya bersifat struktural.

3.4 Bushing Oil Seal Failure

✔ Root Physical Mechanism

Degradasi oil impregnated paper
Seal base gasket aging
Retak porcelain akibat thermal stress

✔ Load / Stress Condition

Overvoltage switching
Harmonic heating
Kontaminasi kelembaban

✔ Operational Trigger

Level minyak bushing tidak dimonitor
Gasket base longgar
Crack kecil tidak terdeteksi

✔ System Impact

Penurunan isolasi lokal
Flashover internal
Lonjakan tekanan tank

✔ Safety Implication

Fragmentasi porcelain
Arc flash eksternal
Kebakaran minyak

Bushing failure sering menjadi awal transformer explosion.

3.5 Oil Degradation & Internal Overpressure

✔ Root Physical Mechanism

Oksidasi minyak
Pembentukan asam (TAN meningkat)
Gas terlarut akibat partial discharge

✔ Load / Stress Condition

Overheating
Cooling obstruction
Moisture contamination

✔ Operational Trigger

DGA tidak dilakukan
BDV tidak dimonitor
Alarm Buchholz diabaikan

✔ System Impact

Gas accumulation
Tekanan internal meningkat
PRD aktif

Jika arc terjadi:

Pressure spike sangat cepat
Potensi rupture tank

✔ Safety Implication

Ledakan internal
Oil fire
Downtime panjang
Risiko terhadap personel

✔ Kesimpulan Bab 3

Mekanisme kebocoran dapat diklasifikasikan menjadi lima kategori utama:

Pressure-induced failure
Joint integrity failure
Structural fatigue & corrosion
Bushing seal degradation
Oil chemical degradation

Semua mekanisme memiliki pola yang sama:

Stress berulang → degradasi bertahap → kebocoran kecil → eskalasi sistem → risiko kebakaran.

4. Failure Escalation Path

(Leakage to Catastrophic Failure – Integrated with Protection System)

Bab ini memetakan bagaimana kebocoran kecil dapat berkembang menjadi kegagalan katastropik, serta bagaimana sistem proteksi seharusnya memutus rantai tersebut.

Pendekatan: Initiating Event → Degradation Mechanism → Protection Response → Escalation Risk → Safety Outcome

4.1 Tahap 1 – Minor Leak (Seepage Level)

✔ Initiating Event

Micro path pada gasket
Weld porosity kecil
Seal base bushing longgar

✔ Degradation Mechanism

Udara masuk saat pendinginan (negative pressure)
Kelembaban terlarut meningkat
Oksidasi minyak mulai terjadi

✔ Protection Response

Umumnya belum ada trip
Belum terdeteksi oleh Buchholz
Tidak ada alarm tekanan

✔ Escalation Risk

BDV turun perlahan
Partial discharge lokal mulai terjadi
DGA menunjukkan kenaikan H₂ atau CH₄ ringan

✔ Safety Outcome

Masih rendah, namun sistem sudah memasuki fase degradasi.

Pada tahap ini intervensi masih murah dan terencana.

4.2 Tahap 2 – Progressive Leak & Insulation Degradation

✔ Initiating Event

Leak meningkat menjadi drip
Level minyak mulai turun

✔ Degradation Mechanism

Moisture migration ke winding insulation
Dielectric strength turun signifikan
Localized heating meningkat

✔ Protection Response

Buchholz stage 1 (gas alarm)
OTI menunjukkan tren suhu naik
Tidak selalu trip otomatis

✔ Escalation Risk

Gas accumulation meningkat
Potensi flashover internal
Cooling efficiency menurun akibat sludge

✔ Safety Outcome

Risiko kegagalan internal mulai signifikan. Forced outage mulai mungkin terjadi.

4.3 Tahap 3 – Internal Fault Initiation

✔ Initiating Event

Partial discharge berkembang menjadi arcing
Insulasi winding breakdown

✔ Degradation Mechanism

Gas terbentuk cepat
Tekanan internal naik drastis
Energi arc memanaskan minyak lokal

✔ Protection Response

Buchholz stage 2 → Trip
Sudden pressure relay aktif
Breaker membuka

Jika proteksi bekerja benar:

Eskalasi berhenti di sini.

Jika proteksi gagal:

Tekanan terus meningkat.

✔ Escalation Risk

Tank deformation
Gasket blowout
PRD overload

✔ Safety Outcome

Risiko rupture dan oil spray sangat tinggi.

4.4 Tahap 4 – Overpressure & Structural Failure

✔ Initiating Event

Arc energy tinggi
PRD gagal buka atau kapasitas tidak cukup

✔ Degradation Mechanism

Tekanan melampaui design limit tank
Weld seam rupture
Radiator burst

✔ Protection Response

Breaker sudah open
Namun energi internal sudah cukup menyebabkan rupture

✔ Escalation Risk

Oil spray ke udara
Kontak dengan permukaan panas
Ignition

✔ Safety Outcome

Transformer fire
Damage ke switchgear sekitar
Shutdown luas
Potensi cedera personel

4.5 Integrasi Jalur Eskalasi & Peran Proteksi

Rantai eskalasi dapat diringkas sebagai berikut:

Leak Minor → Moisture Ingress → BDV Drop → Partial Discharge → Gas Formation → Buchholz Alarm → Internal Arc → Pressure Spike → PRD Activation → Tank Rupture → Oil Fire

Proteksi efektif hanya jika:

Alarm tidak diabaikan
PRD berfungsi
Breaker trip cepat
Maintenance responsif

Jika salah satu titik gagal, sistem berpindah ke level risiko lebih tinggi.

4.6 Titik Pemutusan Rantai Eskalasi (Critical Intervention Points)

Deteksi leak awal (visual + trending oil level)
Monitoring BDV & DGA rutin
Respons cepat terhadap Buchholz alarm
Verifikasi fungsi PRD berkala
Integrity test tank & joint

Semakin awal intervensi, semakin kecil risiko eskalasi.

✔ Kesimpulan Bab 4

Kebocoran minyak tidak langsung menyebabkan ledakan. Namun tanpa intervensi, ia menjadi pemicu degradasi isolasi yang berujung pada:

Internal arc
Lonjakan tekanan
Rupture tank
Kebakaran

Artinya:

Kebocoran adalah initiating event dalam skenario kegagalan besar transformator.

5. Analisis Sistem Tekanan & Proteksi

(Conservator – PRD – Koordinasi Proteksi terhadap Tekanan Abnormal)

Tekanan internal adalah variabel kunci yang menghubungkan kebocoran, degradasi isolasi, dan kegagalan katastropik. Bab ini memfokuskan pada bagaimana sistem ekspansi dan proteksi tekanan bekerja — serta bagaimana kegagalannya memicu kebocoran dan eskalasi.

Pendekatan: Design Intent → Abnormal Condition → Failure Mode → Protection Response → Risk jika Tidak Terkendali

5.1 Conservator & Pressure Equalization Philosophy

✔ Design Intent

Mengakomodasi ekspansi volume minyak akibat kenaikan suhu.
Menjaga tekanan tangki mendekati atmosfer.
Meminimalkan kontak minyak dengan udara (bladder type).

✔ Mekanisme Normal

Saat suhu naik → minyak mengalir ke conservator.
Saat suhu turun → minyak kembali ke tangki.
Breather memungkinkan udara masuk/keluar melalui silica gel.

✔ Abnormal Condition

Breather tersumbat.
Silica gel jenuh.
Bladder robek.
Level minyak salah indikasi.

✔ Failure Mode

Overpressure (breather tertutup).
Vacuum internal (pendinginan cepat tanpa equalization).
Kontaminasi kelembaban tinggi.

✔ System Impact

Overpressure → flange distortion → gasket extrusion.
Vacuum → udara terhisap → moisture ingress.
Moisture → BDV turun.

✔ Risk Jika Tidak Terkendali

Leak progresif.
Percepatan degradasi minyak.
Peningkatan probabilitas arc internal.

Conservator bukan hanya tangki tambahan, tetapi bagian dari sistem kontrol tekanan.

5.2 Pressure Relief Device (PRD) – Fungsi & Batasan

✔ Design Intent

Melepaskan tekanan abnormal dengan cepat.
Mencegah rupture tangki saat internal fault.

Biasanya diset pada tekanan tertentu sesuai desain mekanis tangki.

✔ Abnormal Condition

Internal arcing menghasilkan gas sangat cepat.
Lonjakan tekanan dalam milidetik.
Volume gas melebihi kapasitas ekspansi conservator.

✔ Failure Mode

PRD macet (korosi, kurang perawatan).
PRD kapasitas tidak cukup.
PRD aktif tetapi discharge path terhalang.

✔ Protection Response

Jika PRD bekerja:

Tekanan turun.
Tank tidak rupture.
Namun minyak bisa keluar dari PRD.

Jika PRD gagal:

Tekanan melampaui batas desain.
Weld seam rupture.
Tank deformation permanen.

✔ Risk Jika Tidak Terkendali

Oil spray atomized.
Kontak dengan permukaan panas.
Flash fire.

PRD adalah proteksi struktural terakhir sebelum kegagalan mekanis.

5.3 Koordinasi dengan Buchholz & Sudden Pressure Relay

✔ Design Intent

Buchholz: deteksi gas lambat & fault progresif.
Sudden pressure relay: deteksi lonjakan cepat.
Trip breaker untuk menghilangkan sumber energi listrik.

✔ Abnormal Condition

Gas terbentuk perlahan akibat PD.
Fault internal menghasilkan tekanan mendadak.

✔ Failure Mode

Alarm diabaikan.
Relay tidak diuji berkala.
Wiring proteksi salah.
Breaker gagal membuka.

✔ System Interaction

Skenario normal:

Gas terbentuk → Buchholz stage 1 (alarm).
Gas besar / oil surge → stage 2 (trip).
Breaker open.
Energi fault berhenti.

Jika trip gagal:

Arc terus berlanjut.
Tekanan terus naik.
PRD aktif atau tank rupture.

✔ Risk Jika Tidak Terkendali

Eskalasi cepat dalam hitungan detik.
Kegagalan struktural tidak bisa dihentikan secara mekanis.

Koordinasi proteksi menentukan apakah kebocoran berhenti sebagai gangguan kecil atau berkembang menjadi bencana.

5.4 Negative Pressure Scenario (Sering Diabaikan)

✔ Design Intent

Sistem harus mampu mengimbangi pendinginan cepat tanpa menciptakan vakum berlebih.

✔ Abnormal Condition

Shutdown mendadak.
Cuaca dingin ekstrem.
Breather tersumbat.

✔ Failure Mode

Vacuum internal.
Gasket terhisap ke dalam.
Udara masuk melalui micro-gap.

✔ System Impact

Moisture terlarut naik.
Isolasi kertas menyerap air.
BDV turun drastis.

✔ Safety Risk

Tidak langsung terlihat.
Namun meningkatkan probabilitas flashover pada saat energisasi berikutnya.

Negative pressure sering menjadi penyebab awal degradasi yang tidak terdeteksi.

5.5 Titik Kendali Kritis Sistem Tekanan

Untuk mencegah eskalasi tekanan abnormal:

Verifikasi fungsi breather & silica gel rutin.
Inspeksi bladder conservator.
Uji fungsi PRD berkala.
Functional test Buchholz & sudden pressure relay.
Monitoring tren level minyak terhadap suhu.

Jika salah satu elemen gagal, sistem kehilangan kontrol tekanan dan kebocoran menjadi gejala awal kegagalan besar.

✔ Kesimpulan Bab 5

Sistem tekanan dan proteksi bekerja dalam urutan berikut:

Conservator → Breather → Buchholz → Sudden Pressure Relay → PRD → Breaker Trip

Jika urutan ini berfungsi benar:

Kebocoran berhenti sebagai gangguan terkontrol.

Jika satu saja gagal:

Energi fault tidak terputus.
Tekanan meningkat.
Integritas struktural hilang.
Kebakaran menjadi kemungkinan nyata.

6. Mechanical Joint Integrity Control

(Flange – Gasket – Bolt Preload sebagai Sumber Leak Paling Umum)

Mayoritas kebocoran lapangan terjadi pada mechanical joint, bukan pada body tank utama. Joint integrity adalah kombinasi dari:

Desain flange
Material gasket
Bolt preload
Kontrol pemasangan

Pendekatan analisis: Joint Design → Mechanical Stress → Degradation Mode → Leak Initiation → System & Safety Impact

6.1 Flange Design & Gasket Seating Stress

✔ Design Intent

Flange joint harus:

Menahan tekanan internal
Menjaga sealing saat thermal cycling
Mempertahankan gasket seating stress

Gasket hanya bekerja jika diberikan tekanan kompresi yang cukup dan merata.

✔ Root Physical Mechanism

Kebocoran terjadi jika:

Seating stress < minimum sealing stress
Gasket mengalami compression set
Permukaan flange tidak rata (surface finish buruk)

✔ Stress Condition

Tekanan internal akibat ekspansi minyak
Thermal expansion diferensial (steel vs elastomer)
Siklus panas harian

✔ Leak Initiation

Micro-channel terbentuk
Seepage muncul
Oil stain terlihat di perimeter flange

✔ System Impact

Udara masuk saat cooling
Moisture contamination
Dielectric strength turun

✔ Safety Implication

Degradasi progresif menuju internal fault
Forced outage meningkat

6.2 Bolt Preload Control & Torque Management

✔ Design Intent

Bolt preload harus:

Menciptakan gaya jepit (clamping force) yang cukup
Mengimbangi tekanan internal
Stabil terhadap thermal cycling

✔ Root Physical Mechanism

Preload loss terjadi karena:

Creep gasket
Relaxation bolt akibat temperatur
Embrittlement / korosi baut

Jika preload turun, gasket tidak lagi terkompresi optimal.

✔ Stress Condition

Siklus suhu tinggi–rendah
Vibrasi elektromagnetik
Tekanan fluktuatif internal

✔ Operational Trigger

Tidak menggunakan torque wrench
Tidak mengikuti cross-pattern tightening
Re-torque tidak dilakukan setelah commissioning
Baut lama dipakai ulang tanpa inspeksi

✔ Leak Initiation

Compression tidak merata
Local gap terbentuk
Drip leak berkembang

✔ System Impact

Oil level turun perlahan
Oksidasi minyak meningkat
Sludge menghambat pendinginan

✔ Safety Implication

Joint kecil bisa menjadi initiating event kegagalan mayor.

6.3 Gasket Material Degradation & Compression Set

✔ Root Physical Mechanism

Material elastomer mengalami:

Thermal aging
Oxidative hardening
Swelling akibat interaksi minyak
Compression set permanen

Setelah compression set tinggi, gasket tidak kembali ke bentuk awal.

✔ Stress Condition

Suhu > 90°C berulang
Paparan minyak jangka panjang
Ozon & UV (outdoor unit)

✔ Operational Trigger

Interval penggantian terlalu lama
Material tidak kompatibel dengan minyak
Gasket reuse saat overhaul

✔ Leak Initiation

Gasket mengeras
Seal kehilangan elastisitas
Oil seepage muncul saat pressure naik

✔ System Impact

Kebocoran progresif
Air masuk saat shutdown
Kualitas minyak turun

✔ Safety Implication

Meningkatkan risiko flashover saat beban tinggi

6.4 Differential Thermal Expansion

✔ Root Physical Mechanism

Koefisien ekspansi baja dan elastomer berbeda.

Saat suhu naik:

Baja memuai
Gasket juga memuai tetapi dengan karakteristik berbeda

Saat suhu turun:

Baja menyusut
Gasket mungkin tidak kembali sempurna

✔ Stress Condition

Load cycling tinggi
Pendinginan cepat malam hari
Shutdown mendadak

✔ Leak Initiation

Preload berubah setiap siklus
Gasket fatigue
Micro-gap terbentuk

✔ System Impact

Leak terjadi pada kondisi tertentu (misal beban rendah malam hari)
Sering disalahartikan sebagai kebocoran acak

✔ Safety Implication

Kebocoran sulit diprediksi tanpa trending data

6.5 Vibration-Induced Joint Loosening

✔ Root Physical Mechanism

Vibrasi menyebabkan:

Self-loosening bolt
Fretting pada flange face
Penurunan preload bertahap

✔ Stress Condition

Trafo dekat pompa besar / turbin
Resonansi struktural
Arus harmonik tinggi

✔ Operational Trigger

Tidak ada vibration monitoring
Tidak ada lock washer / locking system
Fondasi tidak rigid

✔ Leak Initiation

Bolt kehilangan gaya jepit
Gasket mulai leak di satu sisi

✔ System Impact

Leak meningkat progresif
Oil level turun tidak simetris
Risiko overheating lokal

✔ Safety Implication

Potensi kegagalan saat beban puncak
Escalation cepat jika disertai fault internal

✔ Kesimpulan Bab 6

Mechanical joint adalah:

Titik paling sering menjadi initiating leak.

Faktor penentu integritas:

Seating stress memadai
Bolt preload terkontrol
Material gasket kompatibel
Thermal cycling diperhitungkan
Vibrasi dikendalikan

Jika salah satu faktor gagal:

Leak minor → Moisture ingress → Degradasi isolasi → Gas formation → Internal arc → Pressure spike → Fire risk

Joint integrity adalah kontrol paling efektif dan paling murah untuk mencegah eskalasi kegagalan transformator.

7. Oil Condition & Reliability Threshold

(BDV – DGA – TAN – Risk-Based Intervention Limit)

Kebocoran minyak tidak hanya mengurangi volume fluida, tetapi mengubah kondisi kimia dan dielektrik sistem isolasi.

Bab ini mengaitkan kebocoran dengan parameter utama oil analysis dan menentukan kapan intervensi harus dilakukan berdasarkan risiko.

Pendekatan: Leak Mechanism → Oil Property Change → Electrical Risk → Threshold → Required Action

7.1 Breakdown Voltage (BDV) & Moisture Ingress

✔ Root Physical Link

Kebocoran → udara masuk saat pendinginan → moisture terlarut meningkat.

Air dalam minyak:

Mengurangi kekuatan dielektrik.
Mempercepat degradasi kertas isolasi.

✔ Electrical Consequence

BDV turun.
Jarak isolasi efektif berkurang.
Partial discharge mulai muncul pada tegangan normal.

✔ Reliability Threshold (Tipikal Industri)

Parameter	Normal	Alert	Critical
BDV	> 40 kV	30–40 kV	< 30 kV
Moisture	< 15 ppm	15–25 ppm	> 25 ppm

(Nilai tergantung rating dan standar internal perusahaan)

✔ Risk-Based Action

Alert → Investigasi sumber leak.
Critical → Oil treatment + inspeksi joint.
Jika disertai gas abnormal → forced outage dipertimbangkan.

BDV adalah indikator paling awal degradasi akibat leak.

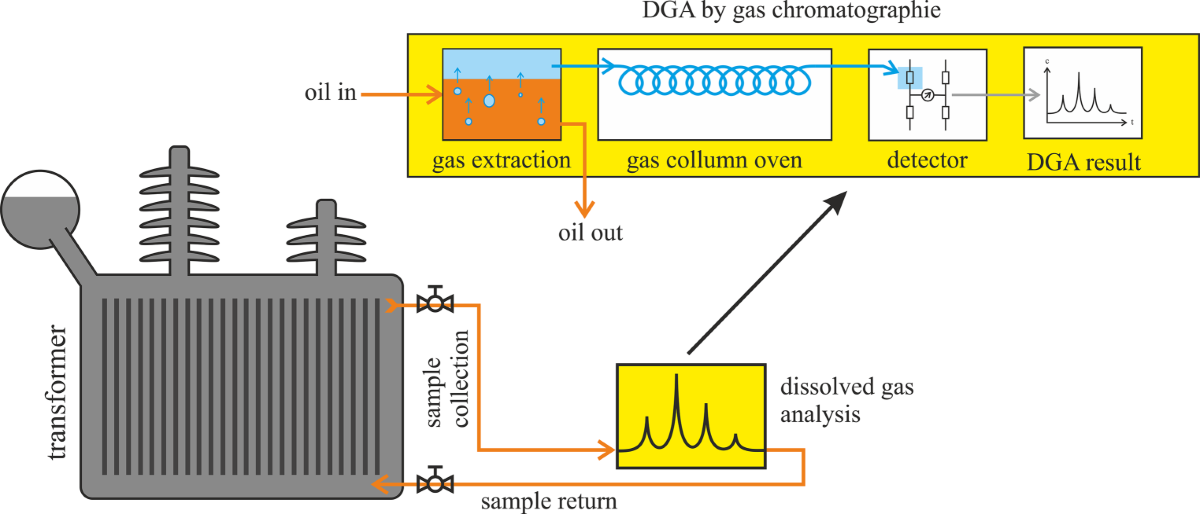

7.2 Dissolved Gas Analysis (DGA) & Fault Progression

✔ Root Physical Link

Moisture + overheating → degradasi selulosa dan minyak → gas terbentuk.

Gas utama:

H₂ → partial discharge
CH₄ → overheating ringan
C₂H₄ → overheating berat
C₂H₂ → arcing

✔ Escalation Pattern

Leak → moisture ingress → PD → H₂ naik Jika tidak dihentikan → arcing → C₂H₂ muncul

✔ Reliability Threshold (Trend-Based)

Lebih penting dari angka absolut adalah:

Laju kenaikan gas (ppm/month)
Rasio gas (Duval triangle)

✔ Risk-Based Action

Gas ringan stabil → monitoring intensif.
Gas naik cepat → inspeksi internal.
C₂H₂ terdeteksi → kemungkinan arc aktif → shutdown segera.

DGA menghubungkan kebocoran dengan kegagalan listrik internal.

7.3 Total Acid Number (TAN) & Oxidation

✔ Root Physical Link

Oksigen masuk melalui leak → oksidasi minyak → asam terbentuk.

Asam:

Menyerang kertas isolasi.
Membentuk sludge.

✔ System Impact

Sludge menyumbat cooling duct.
Hotspot winding meningkat.
Overheating progresif.

✔ Reliability Threshold (Tipikal)

TAN (mg KOH/g)	Status
< 0.1	Normal
0.1–0.3	Deteriorating
> 0.3	High Risk

✔ Risk-Based Action

0.1–0.3 → Oil reconditioning.
0.3 → Investigasi leak + potensi internal inspection.

TAN tinggi mempercepat eskalasi dari leak kecil menjadi overheating.

7.4 Oil Loss Rate vs Operational Risk

Kehilangan volume minyak memiliki dua dampak:

Penurunan pendinginan
Paparan winding terhadap udara jika level ekstrem

✔ Klasifikasi Berbasis Risiko

Leak Rate	Kategori	Risiko
Oil stain saja	Minor	Rendah
Tetesan periodik	Moderate	Sedang
Drip kontinu	High	Tinggi
Spray / stream	Critical	Sangat tinggi

✔ Escalation Link

Level turun signifikan →

Winding top exposure.
Temperatur naik cepat.
Gas formation meningkat.

✔ Safety Consideration

Oil spill → environmental compliance issue.
Oil pool + arc → ignition source.

7.5 Integrated Risk Trigger Matrix

Parameter tidak boleh dinilai terpisah. Contoh kombinasi risiko tinggi:

BDV < 30 kV
Moisture > 25 ppm
H₂ naik cepat
Leak terlihat aktif

Kombinasi ini berarti:

Probabilitas internal fault meningkat signifikan.

Intervensi tidak boleh ditunda.

✔ Kesimpulan Bab 7

Kebocoran minyak harus selalu dikaitkan dengan:

BDV (indikator isolasi)
DGA (indikator fault aktif)
TAN (indikator oksidasi)
Oil level (indikator pendinginan)

Jika hanya memperbaiki leak tanpa menganalisis parameter minyak, maka:

Degradasi internal tetap berlangsung.
Risiko eskalasi tetap ada.

Leak adalah gejala mekanis. Oil analysis menunjukkan kondisi elektrik sebenarnya.

8. Risk Classification & Decision Matrix

(Menentukan Operasi Lanjut, Planned Shutdown, atau Emergency Shutdown)

Tujuan bab ini adalah mengubah data teknis menjadi keputusan operasional. Kebocoran tidak selalu berarti shutdown. Namun kombinasi parameter tertentu membuat operasi menjadi tidak dapat diterima secara risiko.

Pendekatan: Leak Severity → Oil Condition → Protection Status → System Criticality → Decision

8.1 Klasifikasi Tingkat Kebocoran (Mechanical Severity Level)

✔ Level 1 – Surface Stain

Tidak ada tetesan.
Hanya jejak minyak tipis.
Level minyak stabil.

Risiko: Rendah. Aksi: Monitor & jadwalkan perbaikan saat outage terencana.

✔ Level 2 – Intermittent Drip

Tetes periodik.
Level minyak turun lambat.
Tidak ada alarm proteksi.

Risiko: Sedang. Aksi: Investigasi sumber leak, lakukan oil testing. Shutdown terencana jika parameter minyak memburuk.

✔ Level 3 – Continuous Drip

Tetes kontinu.
Level minyak turun terukur.
Mungkin ada kenaikan moisture.

Risiko: Tinggi. Aksi: Evaluasi BDV & DGA segera. Planned shutdown direkomendasikan.

✔ Level 4 – Active Spray / Structural Crack

Oil stream terlihat.
Tank deformation.
Potensi pressure abnormal.

Risiko: Sangat tinggi. Aksi: Emergency shutdown segera.

8.2 Integrasi dengan Parameter Oil Condition

Keputusan tidak boleh berdasarkan visual leak saja.

✔ Contoh Matriks Kombinasi Risiko

Leak Level	BDV	DGA Trend	Keputusan
1	Normal	Stabil	Operasi lanjut + monitor
2	Alert	Stabil	Perbaikan terencana
2	Turun cepat	Gas naik	Planned shutdown
3	Alert	Gas naik cepat	Shutdown segera
4	Apapun	Apapun	Emergency shutdown

8.3 Integrasi dengan Sistem Proteksi

Status proteksi menentukan tingkat urgensi.

✔ Kondisi Kritis:

Buchholz stage 1 + leak aktif
Alarm sudden pressure
PRD pernah aktif
Breaker trip akibat internal fault

Jika salah satu terjadi bersamaan dengan leak:

Shutdown tidak boleh ditunda.

8.4 Evaluasi System Criticality

Tidak semua trafo memiliki dampak sistem yang sama.

Faktor yang dipertimbangkan:

Apakah trafo memiliki redundancy?
Apakah beban dapat dipindahkan?
Apakah trafo melayani proses hidrokarbon kritis?
Apakah risiko fire dapat memicu domino effect?

Jika trafo tunggal tanpa backup:

Keputusan harus mempertimbangkan risiko forced outage tak terkontrol.

Dalam banyak kasus industri, Planned shutdown lebih aman daripada forced failure.

8.5 Environmental & Fire Risk Consideration

Selain risiko listrik, pertimbangkan:

Volume minyak total (ribuan liter).
Kapasitas bundwall.
Jarak ke peralatan lain.
Paparan ke sumber panas.

Jika leak berada dekat:

Cable trench
Switchgear
MCC building

Maka risiko kebakaran meningkat signifikan.

8.6 Decision Framework (Ringkas & Operasional)

✔ Operasi Lanjut (Dengan Monitoring Intensif)

Leak Level 1–2
BDV normal
DGA stabil
Tidak ada alarm proteksi

✔ Planned Shutdown Direkomendasikan

Leak Level 2–3
BDV turun
Moisture meningkat
DGA menunjukkan trend abnormal
Tidak ada backup proteksi struktural

✔ Emergency Shutdown Wajib

Leak Level 4
Tank deformation
Buchholz trip
PRD aktif
C₂H₂ terdeteksi
Breaker trip internal fault

✔ Kesimpulan Bab 8

Keputusan shutdown harus berbasis kombinasi:

Tingkat kebocoran mekanis
Parameter kondisi minyak
Status proteksi
Dampak sistem & fire risk

Mengabaikan leak kecil dengan parameter minyak memburuk adalah kesalahan umum yang berujung pada:

Internal arc → Pressure spike → Tank rupture → Fire.

9. Preventive Strategy

(Integrated Control Across Lifecycle)

Kebocoran minyak tidak dapat dicegah hanya dengan inspeksi rutin. Pencegahan efektif harus dikendalikan sepanjang lifecycle transformator:

Design → Installation → Operation → Maintenance → Review & Improvement

Pendekatan: Failure Driver → Preventive Control → Verification Method → Risk Reduction Impact

9.1 Design Stage Control (Engineering Control)

✔ Failure Driver

Overpressure akibat ekspansi minyak
Gasket extrusion
Tank overstress
Oil fire escalation

✔ Preventive Control

Gunakan conservator dengan bladder untuk meminimalkan kontak udara.
Tentukan PRD set pressure di bawah batas elastis tangki.
Spesifikasikan gasket kompatibel minyak & suhu operasi.
Desain flange dengan distribusi bolt merata.
Pastikan bundwall cukup untuk total oil volume.

✔ Verification

Review desain terhadap standar industri (misal IEC 60076).
FAT (Factory Acceptance Test) tekanan.
Simulasi relief capacity PRD.

✔ Risk Reduction Impact

Mengurangi probabilitas:

Pressure-induced leak.
Structural rupture.
Fire escalation.

Pencegahan paling murah selalu dilakukan di tahap desain.

9.2 Installation & Commissioning Control

✔ Failure Driver

Preload tidak tercapai.
Gasket rusak saat pemasangan.
Udara terjebak saat oil filling.

✔ Preventive Control

Gunakan torque wrench sesuai spesifikasi.
Terapkan cross-pattern tightening.
Jangan reuse gasket.
Lakukan oil filling dengan vacuum dehydration.
Pastikan trafo level (kemiringan memengaruhi distribusi minyak).

✔ Verification

Checklist torque record.
Leak test setelah commissioning.
Baseline oil analysis (BDV, moisture, DGA).

✔ Risk Reduction Impact

Mengurangi risiko leak dini (< 2 tahun operasi).

9.3 Operation Stage Monitoring

✔ Failure Driver

Pressure cycling harian.
Moisture ingress.
Alarm proteksi diabaikan.

✔ Preventive Control

Trending level minyak vs suhu.
Monitoring warna silica gel.
Catat alarm Buchholz sekecil apa pun.
Trending OTI & WTI terhadap beban.
Investigasi setiap oil stain baru.

✔ Verification

Logsheet harian.
Alarm tracking system.
Trend analysis bulanan.

✔ Risk Reduction Impact

Mendeteksi leak pada tahap Level 1–2 sebelum eskalasi.

9.4 Maintenance Strategy (Risk-Based & Condition-Based)

✔ Failure Driver

Gasket aging.
Oil oxidation.
PRD tidak berfungsi.
Bolt preload relaxation.

✔ Preventive Control

Oil analysis tahunan (BDV, DGA, TAN, moisture).
Retorque bolt saat outage terencana.
Uji fungsi PRD berkala.
Inspeksi visual weld & radiator.
Reconditioning oil saat TAN naik.

✔ Verification

Trending DGA multi-tahun.
Catatan torque & gasket replacement.
Functional test record proteksi.

✔ Risk Reduction Impact

Mengubah kegagalan mendadak menjadi gangguan terencana.

9.5 Review & Continuous Improvement

✔ Failure Driver

Pengulangan leak pada titik sama.
Alarm berulang tanpa tindakan permanen.

✔ Preventive Control

Lakukan Root Cause Failure Analysis (RCFA).
Identifikasi pola:
- Leak selalu pada radiator tertentu?
- Gasket tipe tertentu cepat rusak?
Update material specification jika diperlukan.
Evaluasi redesign jika leak sistemik.

✔ Verification

Dokumentasi investigasi.
Perbandingan sebelum–sesudah perbaikan.
Penurunan frekuensi leak tahunan.

✔ Risk Reduction Impact

Mencegah kegagalan berulang dan meningkatkan MTBF.

✔ Kesimpulan Bab 9

Strategi pencegahan efektif harus mencakup:

Desain tekanan yang benar
Kontrol preload saat instalasi
Monitoring operasional aktif
Maintenance berbasis kondisi
Evaluasi dan perbaikan berkelanjutan

Jika hanya memperbaiki leak saat muncul tanpa pendekatan lifecycle:

Kebocoran akan berulang.
Degradasi isolasi terus berjalan.
Risiko kebakaran tetap ada.

Pencegahan kebocoran bukan aktivitas maintenance semata, melainkan bagian dari asset integrity management system.

10. Technical Conclusion & Critical Control Summary

Kebocoran minyak pada power transformer oil-immersed adalah initiating mechanical event yang dapat berkembang menjadi electrical failure dan fire incident jika tidak dikendalikan secara sistemik.

Kebocoran bukan sekadar masalah gasket, tetapi hasil interaksi antara:

Sistem tekanan
Integritas joint mekanis
Degradasi minyak
Respons proteksi
Disiplin operasional

10.1 Rantai Eskalasi yang Harus Diputus

Urutan kegagalan yang paling umum:

Leak Minor → Moisture Ingress → BDV Drop → Partial Discharge → Gas Formation → Buchholz Alarm → Internal Arc → Pressure Spike → PRD Activation / Tank Rupture → Oil Fire

Semakin awal intervensi dilakukan, semakin rendah risiko sistemik.

10.2 Critical Control Points (Tidak Boleh Gagal)

Berikut adalah kontrol paling krusial dalam sistem:

✔ 1. Pressure Control System

Conservator & bladder harus utuh.
Breather tidak boleh tersumbat.
PRD harus diuji fungsional secara berkala.

Jika gagal → risiko overpressure & rupture.

✔ 2. Mechanical Joint Integrity

Torque sesuai spesifikasi.
Gasket tidak reuse.
Retorque saat outage terencana.
Inspeksi visual berkala.

Joint adalah sumber leak paling sering.

✔ 3. Oil Condition Monitoring

Parameter minimum yang wajib trending:

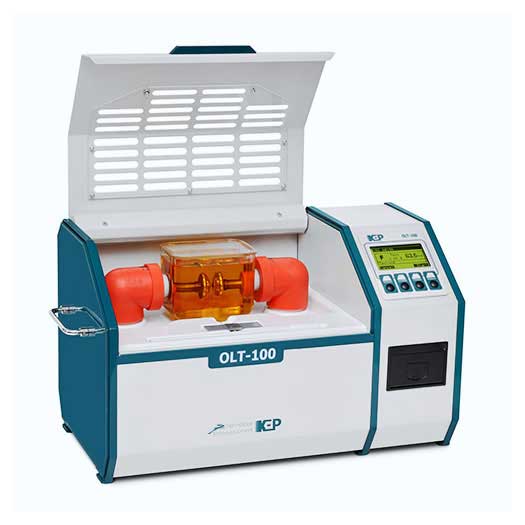

BDV
Moisture
DGA
TAN
Oil level

Tanpa oil analysis, kebocoran hanya dilihat dari sisi mekanis dan kegagalan elektrik tidak terdeteksi.

✔ 4. Protection Coordination

Buchholz alarm tidak boleh diabaikan.

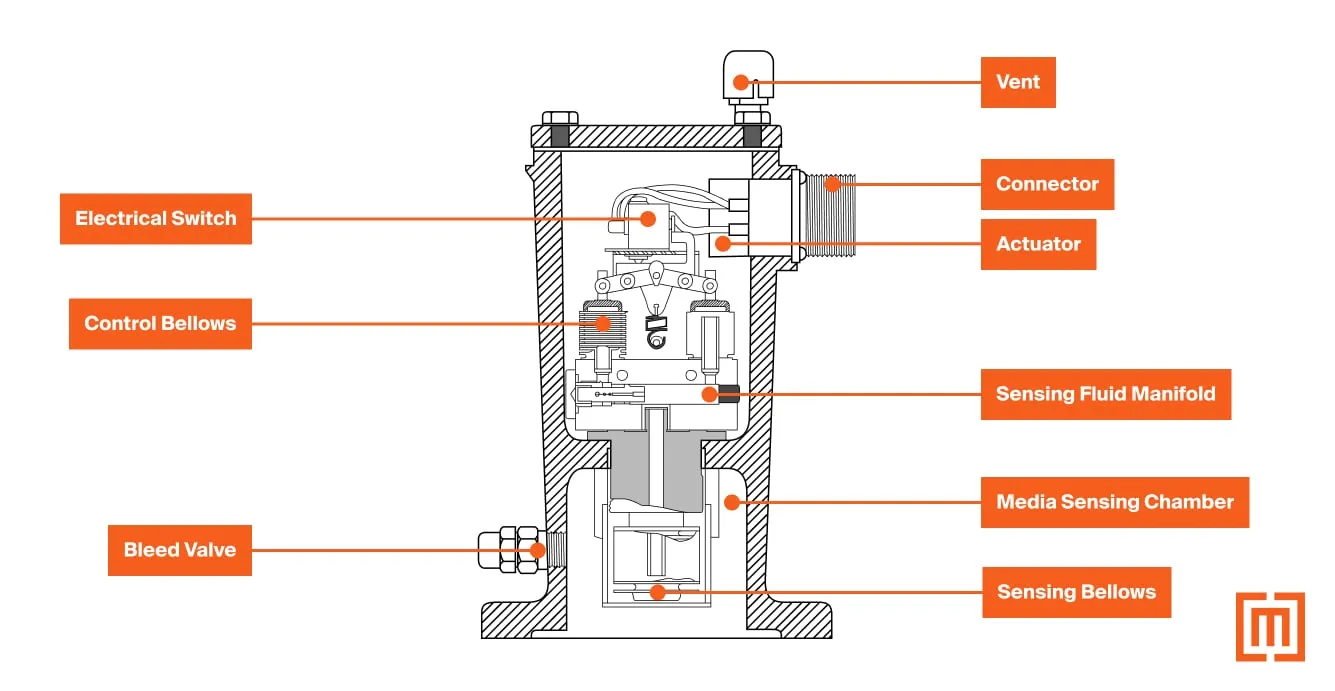

Sudden pressure relay harus diuji.
Breaker trip harus diverifikasi.
Alarm → investigasi, bukan sekadar reset.

Proteksi menentukan apakah eskalasi berhenti atau berlanjut.

✔ 5. Risk-Based Decision Making

Keputusan shutdown harus berbasis kombinasi:

Severity leak
Parameter minyak
Status proteksi
Dampak sistem

Planned shutdown hampir selalu lebih murah dibanding forced failure.

10.3 Prinsip Dasar yang Harus Dipegang

Kebocoran adalah gejala, bukan akar masalah.
Tekanan internal adalah variabel pengendali utama.
Moisture adalah akselerator degradasi isolasi.
Gas formation adalah indikator fault aktif.
Joint integrity adalah pertahanan pertama terhadap eskalasi.

Transformator tidak gagal karena satu komponen, melainkan karena sistem kontrol gagal di beberapa titik sekaligus.

✔ Ringkasan Pengendalian Paling Kritis

Jika harus memilih kontrol minimum yang wajib dijaga:

Breather & conservator berfungsi normal
PRD operasional
BDV & DGA trending rutin
Leak Level ≥ 2 tidak diabaikan
Alarm proteksi selalu ditindaklanjuti

Kelima kontrol ini menentukan apakah kebocoran tetap menjadi gangguan kecil atau berkembang menjadi kebakaran transformator.

11. Referensi

IEC 60076 – Power Transformers (International Electrotechnical Commission)
IEC 60422 – Mineral insulating oils in electrical equipment – Supervision and maintenance
IEC 60599 – Mineral oil-filled electrical equipment – Interpretation of dissolved gas analysis
IEEE C57.106 – Guide for Acceptance and Maintenance of Insulating Oil in Equipment
IEEE C57.104 – Guide for Interpretation of Gases Generated in Oil-Immersed Transformers
IEEE C57.91 – Guide for Loading Mineral-Oil-Immersed Transformers
NFPA 850 – Recommended Practice for Fire Protection for Electric Generating Plants and High Voltage Direct Current Converter Stations
NFPA 70 (NEC) – National Electrical Code (untuk aspek instalasi & proteksi listrik)
CIGRÉ Technical Brochures – Transformer Reliability & Failure Statistics
API RP 2003 – Protection Against Ignitions Arising Out of Static, Lightning, and Stray Currents (relevan untuk lingkungan hidrokarbon)

Catatan Penyusunan Artikel ini disusun sebagai materi edukasi dan referensi umum berdasarkan berbagai sumber pustaka, praktik lapangan, serta bantuan alat penulisan. Pembaca disarankan untuk melakukan verifikasi lanjutan dan penyesuaian sesuai dengan kondisi serta kebutuhan masing-masing sistem.
