1️⃣ Arsitektur Sistem Isolasi Mesin Listrik

Pemahaman arsitektur isolasi adalah fondasi seluruh keputusan maintenance winding. Perbedaan konstruksi antara motor 6 kV dan 380 V menentukan:

• Jenis stress dominan
• Mekanisme degradasi
• Parameter monitoring
• Strategi intervensi

1.1 Motor 6 kV (Medium Voltage)

Motor 6 kV menggunakan form-wound coil, berbeda secara fundamental dari motor low voltage.

🔹 a. Form-Wound Construction

Ciri utama:

• Coil dibuat terpisah lalu dimasukkan ke slot
• Konduktor rectangular (Roebel bar / multi-strand)
• Insulasi tebal berbasis mica tape
• Vacuum Pressure Impregnation (VPI)

Struktur isolasi terdiri dari:

1. Turn insulation
2. Ground wall insulation (mica-based)
3. Slot liner
4. End-winding bracing

Ground wall insulation adalah komponen paling kritikal karena menahan tegangan phase-to-ground.

🔹 b. Electrical Stress Signifikan

Pada motor 6 kV:

• Tegangan phase-to-ground ≈ 3.5 kV
• Stress listrik tinggi di slot exit dan end-winding
• VFD meningkatkan dv/dt stress

Distribusi medan listrik tidak homogen. Titik kritikal:

• Slot discharge
• End-winding corona
• Phase separator

🔹 c. Partial Discharge (PD) sebagai Failure Driver

PD muncul akibat:

• Void mikro pada insulation
• Delamination mica
• Kontaminasi
• Aging thermal

PD → erosion → tracking → ground fault.

Dalam motor 6 kV:

PD adalah indikator paling dini dari degradasi ground wall insulation.

Karena itu monitoring PD menjadi parameter kunci dalam maintenance MV motor.

1.2 Motor 380 V (Low Voltage)

Motor 380 V menggunakan konstruksi random-wound.

🔹 a. Random-Wound Construction

Karakteristik:

• Konduktor bulat enamel-coated
• Winding langsung dililit di slot
• Insulasi utama = enamel + varnish impregnation
• Tidak ada ground wall tebal seperti MV motor

Slot liner tetap ada, tetapi dielectric system jauh lebih tipis dibanding MV motor.

🔹 b. Thermal Aging Dominan

Karena tegangan relatif rendah:

• Electrical stress jarang menjadi failure driver
• Thermal overload menjadi faktor utama

Penyebab umum:

• Overcurrent
• Phase unbalance
• Pendinginan buruk
• Frequent start-stop

Aging enamel → short antar lilitan → thermal runaway.

🔹 c. PD Umumnya Tidak Signifikan

Pada 380 V:

• Tegangan tidak cukup tinggi untuk PD aktif pada kondisi normal
• Kecuali ada severe insulation defect

Karena itu:

Monitoring PD bukan prioritas pada motor 380 V.

Fokus utama adalah:

• IR trending
• Thermal exposure
• Current unbalance

🔎 Ringkasan Perbandingan Arsitektur

🔧 Implikasi terhadap Maintenance Strategy

1. Motor 6 kV → Electrical health monitoring wajib
2. Motor 380 V → Thermal & loading control lebih kritikal
3. Re-varnish pada MV bersifat dielectric reinforcement
4. Re-varnish pada LV lebih ke bonding & moisture recovery

2️⃣ Insulation Class & Thermal Limit

Rujukan utama klasifikasi termal motor mengacu pada IEC 60034.

Insulation class menentukan batas temperatur maksimum total winding, bukan hanya temperatur lingkungan.

2.1 Klasifikasi Insulation Class

Keterangan umum:

• Class A → sistem lama berbasis cotton, silk, varnish organik
• Class B → resin improved organic system
• Class F → epoxy + mica modern (umum pada motor industri)
• Class H → high-temperature system (silicone / advanced resin)

Motor 6 kV modern umumnya Class F atau H. Motor 380 V industri mayoritas Class F.

2.2 Konsep Temperatur Total Winding

Temperatur winding bukan hanya temperature rise.

Contoh:

Motor Class F (155°C)

• Ambient: 40°C
• Rise: 105°C
• Hotspot allowance: 10°C

Total ≈ 155°C (limit class F)

Jika ambient naik menjadi 50°C → margin hilang.

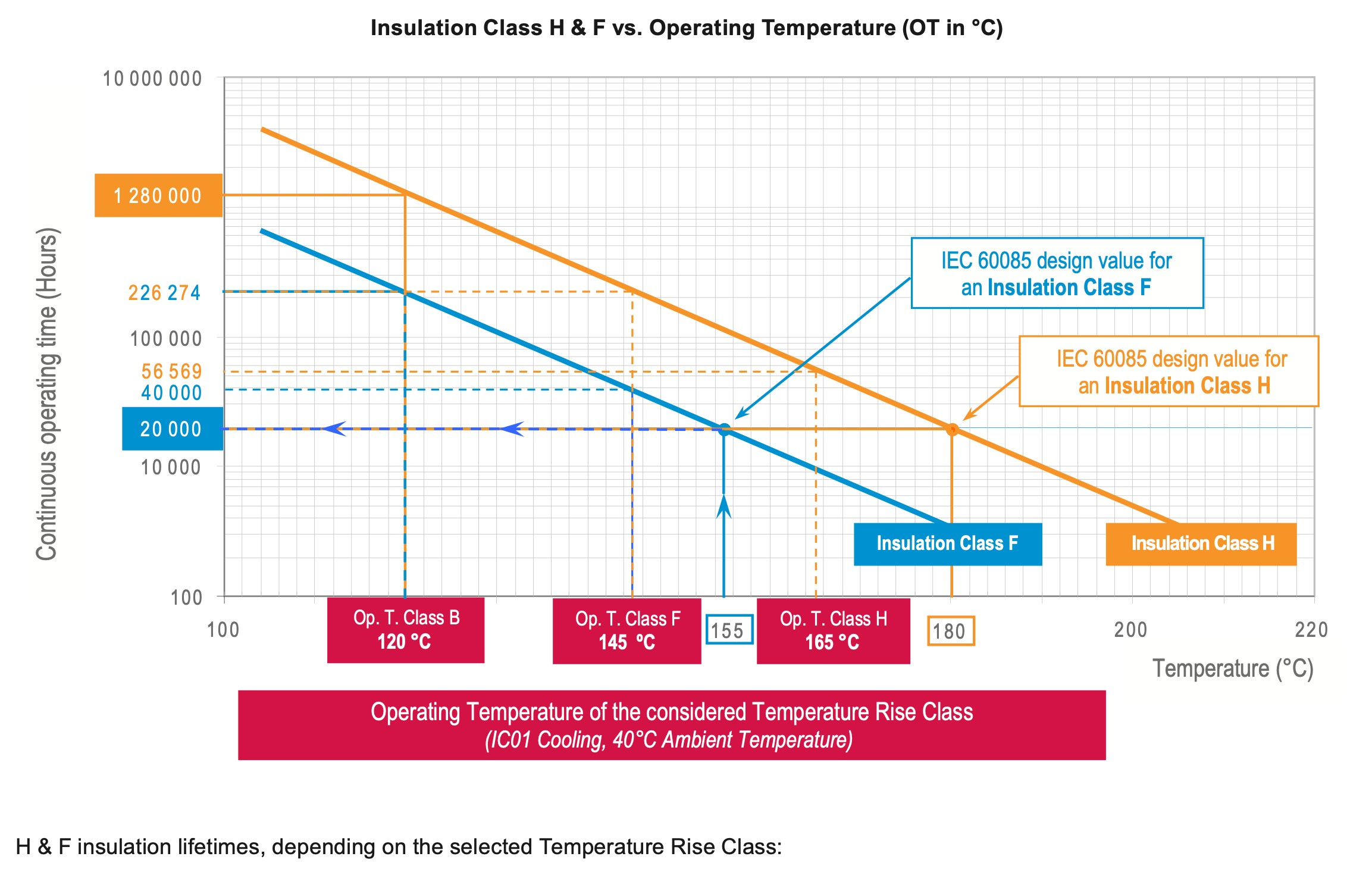

2.3 Thermal Aging Mechanism

Aging isolasi mengikuti hukum Arrhenius:

Kenaikan temperatur mempercepat reaksi kimia degradasi resin / enamel.

2.4 Thermal Rule (Practical Engineering Rule)

Rule praktis di industri:

Setiap kenaikan +10°C di atas rating insulation class → umur isolasi berkurang ±50%.

Contoh numerik sederhana:

• Design life: 20 tahun @ Class F rating
• Operasi konsisten +10°C → life ≈ 10 tahun
• +20°C → life ≈ 5 tahun

Untuk motor 380 V yang sering overload, ini adalah failure driver utama.

Untuk motor 6 kV, thermal aging mempercepat kerentanan terhadap PD.

2.5 Hubungan Insulation Class dengan Maintenance Decision

Insulation class menjadi baseline untuk:

1. Evaluasi overload history
2. Validasi setting thermal protection
3. Analisis chronic over-temperature
4. Justifikasi re-varnish vs re-wind

Jika motor Class B dipaksa bekerja seperti Class F → aging dipercepat drastis.

2.6 Implikasi Praktis di Plant Petrokimia

• Motor outdoor di area panas proses sering bekerja dengan ambient > 40°C
• Ventilasi ruang MCC mempengaruhi life
• Frequent start pada pump & fan mempercepat thermal cycling

Maintenance harus memverifikasi:

✔ Setting overload relay sesuai class ✔ Temperatur bearing tidak mempengaruhi winding ✔ Cooling path bersih

🔎 Engineering Takeaway

Insulation class bukan sekadar data nameplate.

Ia adalah:

Baseline umur winding dan referensi utama dalam semua keputusan intervensi.

Tanpa memahami thermal limit, evaluasi PD atau IR menjadi tidak kontekstual.

3️⃣ Failure Mechanism yang Menentukan Keputusan

Bab ini berfokus pada mekanisme kegagalan yang langsung mempengaruhi keputusan intervensi (monitor, re-varnish, re-wind, replace). Tidak semua failure mode relevan terhadap winding — hanya yang berdampak pada dielectric integrity dan mechanical stability.

3.1 Thermal degradation

Thermal degradation adalah failure driver utama pada:

• Motor 380 V
• Motor 6 kV dengan overload kronis

🔹 Mekanisme

Peningkatan temperatur menyebabkan:

• Oksidasi resin / enamel
• Kehilangan fleksibilitas insulation
• Micro-crack pada varnish
• Penurunan dielectric strength

Thermal cycling (start–stop frequent) mempercepat fatigue isolasi.

🔹 Indikasi Lapangan

• Discoloration winding
• Insulation brittle
• IR menurun perlahan
• Overcurrent history

Jika thermal degradation kronis → re-varnish sering tidak efektif → re-wind menjadi opsi realistis.

3.2 Partial discharge (khusus 6 kV)

Partial discharge (PD) adalah pelepasan energi lokal pada void atau kelemahan isolasi.

Relevan pada motor 6 kV karena:

• Tegangan tinggi
• Ground wall insulation tebal berbasis mica
• Stress listrik signifikan

🔹 Mekanisme Eskalasi

Void → PD → erosion mica → carbon tracking → ground fault.

🔹 Titik Kritis

• Slot exit
• End winding
• Phase separator

🔹 Implikasi Maintenance

• PD rendah & stabil → monitor
• PD moderate → re-varnish (jika superficial)
• PD tinggi & meningkat → re-wind

PD progresif hampir selalu mengarah pada breakdown jika tidak ditangani.

3.3 Inter-turn weakness

Inter-turn weakness terjadi ketika isolasi antar lilitan melemah.

Lebih umum pada:

• Motor 380 V
• Motor dengan surge spike
• Motor dengan frequent starting

🔹 Penyebab

• Thermal aging enamel
• Surge voltage
• Manufacturing defect
• Mechanical rubbing

🔹 Indikasi

• Surge comparison mismatch
• Local overheating
• Current unbalance
• Repeated trip

Inter-turn short bersifat progresif dan jarang dapat diperbaiki dengan re-varnish.

Jika sudah terjadi → re-wind diperlukan.

3.4 Vibration-induced insulation cracking

Vibration mempengaruhi winding terutama pada:

• Motor 6 kV (end-winding unsupported)
• Motor dengan misalignment
• High starting torque motor

🔹 Mekanisme

• End-winding oscillation
• Slot wedge looseness
• Micro-crack pada insulation

Vibration mempercepat:

• PD onset (pada 6 kV)
• Inter-turn rubbing

Jika hanya looseness ringan → re-varnish dapat membantu bonding. Jika crack struktural → re-wind.

3.5 Contamination & tracking

Lingkungan plant petrokimia sering mengandung:

• Hydrocarbon vapor
• Dust
• Chemical mist

Kontaminasi menyebabkan:

• Surface leakage current
• Tracking
• Local heating

Pada 6 kV → bisa memicu PD surface. Pada 380 V → mempercepat breakdown enamel.

🔹 Indikasi

• IR fluktuatif
• PI rendah
• Permukaan winding kotor

Kasus ini sering dapat diselesaikan dengan:

✔ Cleaning ✔ Drying ✔ Re-varnish

Tanpa perlu re-wind jika belum terjadi structural breakdown.

🔎 Engineering Summary Bab 3

Bab ini menjadi dasar keputusan di Bab 6 (Decision Tree).

4️⃣ Parameter Monitoring (Action-Oriented)

Bab ini menjawab pertanyaan praktis:

Parameter apa yang benar-benar menentukan keputusan intervensi winding?

Fokus bukan pada banyaknya test, tetapi pada parameter yang memiliki korelasi langsung dengan kegagalan insulation.

Prinsip utama:

Trending lebih penting daripada snapshot measurement.

4.1 Motor 6 kV

Motor 6 kV memiliki kombinasi stress listrik dan thermal. Parameter monitoring harus mencerminkan dua aspek tersebut.

🔹 PD Magnitude & Trend

Parameter paling kritikal untuk motor MV.

• Satuan umum: pC (offline) atau mV (online coupling capacitor)

• Batas tipikal indikatif:

  • < 500 pC → normal
  • 500–1000 pC → monitor ketat

  • 1000 pC → investigasi

Namun angka absolut kurang penting dibanding:

✔ Trend tahunan ✔ Rate of increase ✔ Pola discharge (slot vs end-winding)

PD stabil selama 5 tahun ≠ PD naik tajam dalam 1 tahun.

🔹 Tan Delta Trend

Mengukur dielectric loss factor.

Kenaikan tan δ menunjukkan:

• Delaminasi mica
• Moisture ingress
• Thermal aging

Perhatikan:

• Absolute value
• Tip-up behavior
• Drift antar tahun

Drift kecil + stabil → monitor Drift progresif → pertimbangkan intervensi

🔹 IR & PI

IR (Insulation Resistance) dan PI (Polarization Index):

• PI < 2 → evaluasi
• IR drop signifikan → indikasi contamination/moisture

Pada motor 6 kV:

IR bukan parameter utama untuk structural breakdown, tetapi:

Indikator awal masalah permukaan atau kelembaban.

🔹 Surge Comparison

Digunakan untuk mendeteksi:

• Inter-turn weakness
• Perbedaan antar phase

Surge mismatch signifikan → indikasi awal short antar lilitan.

Jika mismatch konsisten → re-wind hampir pasti.

🔹 Thermal History

Review:

• Overload event
• Start frequency
• Hotspot measurement

Motor yang sering bekerja mendekati limit insulation class akan mengalami percepatan aging, meskipun PD masih rendah.

4.2 Motor 380 V

Pada 380 V, electrical stress bukan failure driver utama. Fokus pada thermal dan loading.

🔹 IR Trending

IR rendah tapi stabil ≠ masalah serius.

Yang berbahaya:

• IR turun bertahap tiap tahun
• IR tidak recover setelah drying

IR trending minimal 3 tahun memberikan konteks aging.

🔹 Thermal Scan

Gunakan thermal imaging untuk:

• Identifikasi hotspot
• Phase imbalance heating
• Cooling obstruction

Chronic overheating adalah penyebab utama burned winding pada LV motor.

🔹 Current Unbalance

Unbalance > 2–3% dapat menyebabkan:

• Overheating lokal
• Accelerated insulation aging

Monitoring load profile penting untuk motor pump & fan.

🔹 Vibration

Vibration tinggi menyebabkan:

• Mechanical rubbing
• Insulation abrasion
• End-winding loosening

Pada motor LV kecil, vibration sering lebih berperan dibanding electrical stress.

🔎 Trending > Snapshot

Snapshot test hanya memberi kondisi sesaat.

Contoh:

• IR = 200 MΩ → terlihat baik
• Tetapi 3 tahun lalu = 1500 MΩ

Trend menunjukkan degradasi signifikan.

Parameter harus:

✔ Didokumentasikan tahunan ✔ Dibandingkan baseline commissioning ✔ Dianalisis rate of change

🔧 Engineering Summary Bab 4

Monitoring yang tepat memungkinkan:

• Re-varnish sebelum breakdown
• Re-wind sebelum failure mendadak
• Hindari over-maintenance

5️⃣ Level Intervensi Maintenance Winding

Bab ini mendefinisikan hierarki intervensi secara teknis dan ekonomis. Tujuannya adalah mencegah dua kesalahan umum:

• Over-maintenance (langsung re-wind padahal cukup re-varnish)
• Under-maintenance (hanya cleaning padahal sudah perlu re-wind)

Urutan berikut bersifat progresif berdasarkan tingkat degradasi isolasi.

1️⃣ Monitor

Level terendah – tidak ada tindakan fisik.

Dilakukan jika:

✔ Parameter stabil ✔ Tidak ada drift signifikan ✔ Tidak ada indikasi PD agresif (6 kV) ✔ Tidak ada overheating kronis

Fokus:

• Trending tahunan
• Review load profile
• Validasi thermal exposure vs insulation class

Motor tetap operasi normal.

2️⃣ Cleaning & Drying

Dilakukan jika:

• IR turun akibat kelembaban
• Kontaminasi debu / oil vapor
• PI borderline

Metode:

• Compressed dry air cleaning
• Solvent wipe (sesuai prosedur)
• Oven drying / space heater

Tujuan:

• Menghilangkan leakage path
• Mengembalikan IR
• Mengurangi tracking

Jika parameter recover → kembali ke MONITOR.

3️⃣ Re-varnish / Re-impregnation

Intervensi intermediate.

Dilakukan jika:

✔ Degradasi masih superficial ✔ Bonding melemah ✔ PD ringan (6 kV) ✔ Insulation belum brittle

Metode umum:

• Dip & bake
• Vacuum Pressure Impregnation (VPI)

Tujuan:

• Mengisi micro-void
• Memperkuat bonding antar coil
• Meningkatkan dielectric surface strength

Catatan penting:

Re-varnish tidak mengembalikan insulation yang sudah mengalami breakdown struktural.

4️⃣ Re-wind

Dilakukan jika:

• ✔ Inter-turn short terjadi
• ✔ PD tinggi & progresif
• ✔ Ground wall breakdown (6 kV)
• ✔ Burned winding (380 V)
• ✔ Insulation brittle total

Re-wind berarti:

• Mengganti seluruh winding
• Mengembalikan dielectric system
• Reset life insulation

Namun:

• Downtime tinggi
• Biaya signifikan
• Risiko workmanship

5️⃣ Replace

Dilakukan jika:

✔ Biaya re-wind > 60–70% motor baru ✔ Core laminasi rusak ✔ Mechanical integrity menurun ✔ Motor sudah mendekati akhir life mechanical

Replace lebih rasional jika:

• Motor standar tersedia
• Upgrade efficiency diinginkan
• Reliability target tinggi

🔎 Ringkasan Level Intervensi

🔧 Prinsip Engineering

1. Naik level intervensi hanya jika parameter mendukung.
2. Jangan lompat dari Monitor langsung ke Re-wind tanpa justifikasi data.
3. Re-varnish adalah solusi intermediate, bukan solusi akhir life.
4. Keputusan harus dikaitkan dengan criticality motor.

Bab ini menjadi dasar untuk Bab 6 (Decision Tree).

6️⃣ Decision Tree – Visual Logic (Engineering Version)

Bab ini mengubah seluruh parameter teknis sebelumnya menjadi alur keputusan operasional yang dapat digunakan dalam meeting reliability atau outage planning.

Prinsip utama:

Keputusan tidak boleh berbasis intuisi, tetapi berbasis parameter + verifikasi kondisi.

🔎 Visual Decision Flow

START
  │
  ├─► IR / PD / Tan δ Normal ?
  │        │
  │        ├─ YES → MONITOR (routine trending)
  │        │
  │        └─ NO
  │
  ├─► Moisture / Contamination only ?
  │        │
  │        ├─ YES → CLEAN + DRY
  │        │          │
  │        │          └─ Parameter recover ?
  │        │                ├─ YES → MONITOR
  │        │                └─ NO → RE-VARNISH
  │        │
  │        └─ NO
  │
  ├─► PD Moderate / Surface tracking ?
  │        │
  │        ├─ YES → RE-VARNISH
  │        │
  │        └─ NO
  │
  ├─► Inter-turn short / High PD / Ground fault ?
  │        │
  │        ├─ YES → RE-WIND
  │        │
  │        └─ NO
  │
  └─► Age + Cost > 70% new motor ?
           │
           ├─ YES → REPLACE
           └─ NO → RE-WIND

6.1 Tahap 1 – Validasi Parameter Normal

Parameter dianggap normal jika:

✔ Motor 6 kV

• PD stabil dan rendah
• Tan delta tidak drift
• IR & PI stabil

✔ Motor 380 V

• IR stabil
• Tidak ada overheating kronis
• Current balance normal

Jika semua stabil → Monitor.

6.2 Tahap 2 – Moisture / Contamination Screening

Gejala umum:

• IR turun mendadak
• PI rendah
• Permukaan winding kotor

Langkah:

1. Cleaning
2. Drying
3. Re-test

Jika parameter recover → kembali ke Monitor.

Jika tidak recover → kemungkinan degradasi permukaan → lanjut ke Re-varnish.

6.3 Tahap 3 – PD Moderate / Surface Tracking

Relevan terutama pada 6 kV.

Indikasi:

• PD moderate & stabil
• Tan delta drift kecil
• Tidak ada ground fault

Dalam kondisi ini:

Re-varnish masih rasional karena degradasi belum struktural.

6.4 Tahap 4 – Structural Breakdown

Indikasi berat:

• Inter-turn short (surge test mismatch)
• PD tinggi & progresif
• Repeated ground fault
• Burned coil (380 V)

Dalam tahap ini:

Re-varnish tidak efektif. Re-wind adalah tindakan teknis yang benar.

6.5 Tahap 5 – Evaluasi Ekonomi

Jika:

• Motor > 20–25 tahun
• Core laminasi menunjukkan kerusakan
• Biaya re-wind > 70% motor baru

Maka opsi Replace menjadi lebih rasional.

Pertimbangan tambahan:

• Upgrade efficiency class
• Ketersediaan spare
• Lead time

🔧 Integrasi Decision Tree dengan Criticality

Decision tree ini harus dibaca bersama dengan:

• Severity Index (Bab 8)
• Condition Index
• Risk Score

Motor kritikal dapat “meloncat level” lebih cepat dibanding motor non-critical.

🔎 Contoh Praktis

✔ Kasus 1 – Motor 6 kV Pump Utama

• PD naik dari 400 → 900 pC dalam 1 tahun
• Tan delta drift kecil
• Tidak ada ground fault

Keputusan: Re-varnish terencana saat outage.

✔ Kasus 2 – Motor 380 V Cooling Fan

• IR turun perlahan
• Overload history kronis
• Local overheating

Jika enamel sudah rusak → Re-wind lebih tepat.

✔ 🎯 Engineering Principle

1. Intervensi harus proporsional dengan severity.
2. Re-varnish hanya untuk degradasi permukaan.
3. Re-wind untuk kerusakan struktural.
4. Replace untuk keputusan ekonomi & reliability jangka panjang.

7️⃣ Kriteria Teknis Re-Var­nish

Bab ini mempertegas batas teknis kapan re-varnish / re-impregnation masih rasional dan kapan sudah tidak defensible secara engineering.

Prinsip dasar:

Re-varnish memperbaiki surface dielectric & bonding, bukan mengembalikan structural insulation integrity.

🔎 Apa yang Diperbaiki oleh Re-Var­nish?

Re-varnish bekerja dengan:

• Mengisi micro-void pada permukaan
• Mengikat ulang coil & end-winding
• Mengurangi surface tracking
• Meningkatkan dielectric surface strength

Namun:

• Tidak memperbaiki turn insulation yang sudah rusak
• Tidak memperbaiki ground wall mica yang delaminasi berat
• Tidak menghilangkan inter-turn short

✔ Re-Var­nish Layak Jika

✔ IR Borderline tetapi Stabil

• IR rendah namun tidak terus menurun
• IR meningkat setelah drying
• Tidak ada indikasi carbon tracking berat

Interpretasi: degradasi kemungkinan akibat moisture atau kontaminasi permukaan.

✔ PI 1.5–2

PI borderline tetapi:

• Tidak turun drastis dari baseline
• Tidak menunjukkan pola penurunan tahunan agresif

Masih dalam zona yang bisa dipulihkan melalui drying + impregnation.

✔ PD Rendah–Moderate & Tidak Agresif (6 kV)

• PD < ~1000 pC (indikatif)
• Tidak ada kenaikan tajam tahunan
• Pola discharge tidak menunjukkan slot erosion parah

PD ringan akibat surface void → re-varnish masih efektif.

✔ Tan Delta Drift Kecil

• Drift tahunan kecil
• Tidak menunjukkan tip-up signifikan

Menunjukkan degradasi belum struktural.

✔ Tidak Ada Inter-Turn Short

Surge comparison normal. Tidak ada mismatch signifikan antar phase.

Jika inter-turn weakness sudah muncul → re-varnish tidak efektif.

✔ Insulation Belum Brittle

Inspeksi visual menunjukkan:

• Resin masih fleksibel
• Tidak retak besar
• Tidak terkelupas

Insulation brittle menandakan thermal aging kronis → biasanya perlu re-wind.

✘ Re-Var­nish Tidak Layak Jika

✘ Ground Wall Breakdown (6 kV)

Jika ground wall insulation sudah mengalami:

• Delaminasi mica
• Erosion dalam
• Tracking struktural

Re-varnish hanya menutup gejala, bukan akar masalah.

✘ PD Tinggi & Progresif

Jika PD:

• 1000–1500 pC dan naik cepat

• Menunjukkan pola slot discharge aktif

Maka dielectric erosion sudah berjalan → re-wind lebih tepat.

✘ Repeated Ground Fault

Ground fault berulang menandakan:

• Insulation structural failure
• Electrical integrity hilang

Re-varnish tidak akan mengembalikan kekuatan dielectric internal.

✘ Burned Winding (380 V)

Jika enamel sudah terbakar:

• Thermal runaway sudah terjadi
• Inter-turn damage permanen

Satu-satunya opsi teknis adalah re-wind.

🔎 Ringkasan Engineering

🎯 Engineering Takeaway

Re-varnish adalah:

• Intervensi intermediate
• Cost-effective jika tepat sasaran
• Cocok untuk degradasi awal atau permukaan

Re-wind diperlukan jika:

• Dielectric structural strength hilang
• Electrical breakdown sudah terjadi
• Aging sudah melewati batas reversibilitas

8️⃣ Matrix Severity Scoring – RBM Approach

Bab ini menyediakan metode Risk-Based Maintenance (RBM) yang defensible untuk motor kritikal plant petrokimia, sehingga keputusan intervensi winding:

• Konsisten antar engineer
• Bisa dipertanggungjawabkan dalam audit internal
• Selaras dengan prioritas produksi dan SHE

Prinsip:

Risk = Consequence (Severity) × Condition (Health). Bukan hanya “kondisi jelek” atau “umur tua”.

8.1 Severity Index (S)

Severity menilai konsekuensi kegagalan motor terhadap operasi plant.

Panduan praktis penentuan Severity:

• Score 1: motor cadangan tersedia, tidak berdampak ke unit proses
• Score 2: gangguan mengurangi kapasitas atau efisiensi, tidak menghentikan unit
• Score 3: trip motor menghentikan satu unit proses utama
• Score 4: trip berdampak langsung pada fungsi keselamatan proses atau equipment yang jika gagal bisa memicu kondisi berbahaya (mis. compressor, boiler feed pump, critical cooling)
• Score 5: kegagalan memicu shutdown plant total atau domino shutdown multi-unit

Catatan SHE: semakin tinggi potensi eskalasi (mis. loss of cooling, loss of compression, loss of boiler feed), semakin tinggi severity.

8.2 Condition Index (C)

Condition menilai kesehatan winding secara teknis berbasis parameter yang sudah dibahas (Bab 4 & 7).

Kita gunakan skala 1–3 agar sederhana namun kuat.

Cara pakai:

1. Tentukan score masing-masing parameter (1/2/3).

2. Hitung rata-rata: C = (IR + PD + Tan δ + Thermal) / n

   • Untuk motor 380 V: PD dan Tan δ sering tidak tersedia → gunakan parameter yang tersedia (mis. IR + Thermal + indikator operasional seperti current unbalance bila Anda memasukkannya sebagai substitute).

3. Bulatkan secara konservatif ke atas jika mendekati batas (engineering safety margin).

Interpretasi cepat:

• C ≈ 1.0–1.4: sehat
• C ≈ 1.5–2.3: degradasi aktif
• C ≈ 2.4–3.0: kritikal / mendekati failure

8.3 Risk Score

Formula:

Risk = Severity × Condition

🔧 Cara membaca tabel tindakan

• Monitor (1–4) Trending rutin, tidak perlu intervensi fisik.
• Cleaning / Re-varnish (5–8) Ada degradasi tetapi masih berpotensi reversible (surface/contamination).
• Re-wind planned (9–12) Kondisi sudah mengarah ke structural weakness. Masukkan dalam outage window terdekat.
• Immediate action (>12) Risiko terlalu tinggi untuk ditoleransi. Opsi: de-rate load, standby redundancy, shutdown terencana cepat, atau langsung re-wind/replace tergantung ketersediaan.

🔎 Contoh Aplikasi (Singkat, Engineer Style)

Contoh 1 — Motor 6 kV, unit utama (Severity 3)

• IR: fluctuating → 2
• PD: 900 pC → 2
• Tan δ: drift kecil → 2
• Thermal: occasional overload → 2

C = (2+2+2+2)/4 = 2.0 Risk = 3 × 2.0 = 6 → Cleaning / Re-varnish (planned)

Contoh 2 — Motor 6 kV, safety critical compressor (Severity 4)

• IR: drop signifikan → 3
• PD: 1500 pC → 3
• Tan δ: drift besar → 3
• Thermal: chronic overload → 3

C = 3.0 Risk = 4 × 3.0 = 12 → Re-wind planned (accelerated) Jika ada temuan tambahan (ground fault history) → perlakukan sebagai Immediate action.

🎯 Engineering Takeaway

RBM matrix ini memastikan:

• Motor kritikal tidak diperlakukan sama dengan utility motor
• Intervensi winding selaras dengan consequence dan kondisi aktual
• Keputusan re-varnish / re-wind tidak “berasa dongeng”, tetapi berbasis scoring yang jelas

9️⃣ Integrasi dengan Reliability Program Plant (Berbasis Tier–Grading Aset)

Pendekatan maintenance winding harus mengikuti klasifikasi Tier aset, sehingga:

• Frekuensi monitoring berbeda
• Threshold intervensi berbeda
• Urgensi keputusan berbeda

Prinsip:

Parameter sama, tetapi toleransi risiko berbeda antar Tier.

9.1 Definisi Tier Aset

Contoh tipikal di plant petrokimia:

9.2 Penyesuaian Monitoring Berdasarkan Tier

🔹 Tier 1 – Critical

Motor 6 kV hampir selalu masuk kategori ini.

Wajib:

• Review PD tahunan
• Tan delta trending
• Review thermal exposure tiap semester
• IR minimal 1× per tahun
• Dokumentasi trend ≥ 5 tahun

Intervensi dipercepat jika:

• Risk score ≥ 9
• PD menunjukkan slope kenaikan signifikan

🔹 Tier 2 – Normal

• IR tahunan
• Thermal review tahunan
• PD (jika 6 kV) bisa 1–2 tahun sekali tergantung kondisi

Re-varnish dapat ditunda ke outage berikutnya jika risk masih moderat.

🔹 Tier 3 – Non-Critical

• IR periodik sesuai program umum
• Tidak wajib PD monitoring rutin
• Fokus pada corrective maintenance

Re-wind sering kali langsung dibandingkan dengan replace berdasarkan ekonomi.

9.3 Integrasi dengan Outage Planning Berbasis Tier

Tier menentukan seberapa cepat tindakan dilakukan, bukan mengubah parameter teknis.

9.4 Dokumentasi & Governance

Untuk Tier 1:

• Semua data dimasukkan dalam reliability dashboard
• Review tahunan dalam reliability meeting
• Keputusan re-wind terdokumentasi secara formal

Untuk Tier 2–3:

• Dokumentasi tetap diperlukan, tetapi kedalaman analisis dapat disesuaikan.

9.5 Hubungan dengan Program Reliability Lain

Integrasikan evaluasi winding dengan:

• Vibration monitoring
• Load & harmonic analysis
• Root cause analysis bila terjadi trip
• Management of Change jika ada perubahan operasi

Motor Tier 1 wajib masuk dalam daftar audit reliability tahunan.

🎯 Engineering Takeaway Bab 9 (Versi Tier-Grading)

• Tier menentukan urgency dan frekuensi monitoring.
• Tier tidak mengubah physics, tetapi mengubah toleransi risiko.
• Motor 6 kV hampir selalu Tier 1 atau Tier 2.
• Motor 380 V sering Tier 2 atau Tier 3, kecuali pada fungsi keselamatan.
• Integrasi Tier memastikan tidak ada motor kritikal yang “terlewat” hingga terjadi failure mendadak.

🔟 Kesimpulan Engineering

Artikel ini menegaskan bahwa maintenance winding motor 6 kV dan 380 V harus berbasis fisika degradasi isolasi, data trending, dan tier–criticality aset, bukan berbasis umur kalender semata.

🔹 Re-varnish adalah tindakan intermediate, bukan solusi EOL

Re-varnish efektif untuk:

• Degradasi permukaan
• Moisture / contamination
• PD ringan yang belum struktural

Namun re-varnish tidak mengembalikan kekuatan dielectric jika ground wall atau turn insulation sudah rusak permanen.

🔹 Re-wind dilakukan saat dielectric structural strength hilang

Re-wind diperlukan ketika:

• Inter-turn short terjadi
• PD tinggi dan progresif
• Ground wall breakdown (6 kV)
• Burned winding (380 V)
• Insulation brittle akibat thermal aging kronis

Pada tahap ini, intervensi superficial tidak lagi defensible secara teknis.

🔹 Replace dipertimbangkan jika ekonomi & usia tidak mendukung

Replace lebih rasional apabila:

• Biaya re-wind > 60–70% motor baru
• Core laminasi / mechanical integrity menurun
• Upgrade efisiensi atau reliability diinginkan
• Lead time dan spare strategy mendukung

Keputusan harus mempertimbangkan lifecycle cost, bukan hanya repair cost.

🔹 Keputusan berbasis parameter + criticality

Parameter teknis (PD, tan δ, IR, thermal history) harus dikombinasikan dengan:

• Tier–grading aset
• Severity index
• Dampak terhadap produksi dan SHE

Motor Tier 1 tidak boleh diperlakukan sama dengan Tier 3.

🔹 RBM scoring mencegah over-maintenance dan under-maintenance

Matrix Risk = Severity × Condition memastikan:

• Intervensi proporsional
• Tidak terjadi premature rewind
• Tidak terjadi delayed action pada motor kritikal

Pendekatan ini menjadikan evaluasi winding:

Defensible, repeatable, dan audit-ready.

11. 📚 Referensi

1. IEC 60034 – Rotating Electrical Machines (rating, temperature rise, insulation class).
2. IEEE 43 – Recommended Practice for Testing Insulation Resistance of Rotating Machinery.
3. IEEE 286 – Measurement of Partial Discharge in Rotating Machinery.
4. IEEE 1434 – Guide to Measurement of Partial Discharges in AC Electric Machinery.
5. IEEE 95 – Surge Comparison Testing of Rotating Machinery.
6. IEEE 56 – Guide for Insulation Maintenance of Large AC Rotating Machinery.
7. NFPA 70 – Electrical installation and protection framework.
