1. Pendahuluan

Gas industri seperti karbon dioksida (CO₂) dan nitrogen (N₂) memiliki peranan penting dalam berbagai fasilitas industri proses, termasuk industri petrokimia, pupuk, makanan dan minuman, pengolahan logam, serta sektor energi. Kedua gas ini banyak digunakan dalam berbagai aplikasi seperti inerting system, blanketing, purging, pendinginan proses, hingga sebagai bagian dari proses produksi itu sendiri. Untuk meningkatkan efisiensi penyimpanan dan distribusi, gas-gas tersebut umumnya disimpan dalam bentuk cair pada temperatur rendah sehingga volumenya jauh lebih kecil dibandingkan dalam fase gas.

Penyimpanan gas dalam bentuk cair memerlukan sistem storage tank yang dirancang secara khusus agar mampu mempertahankan kondisi fluida sesuai dengan parameter operasi yang dibutuhkan. Liquid CO₂ umumnya disimpan pada kondisi tekanan relatif tinggi dengan temperatur rendah moderat, sedangkan liquid nitrogen disimpan pada temperatur cryogenic yang sangat rendah dengan tekanan yang relatif lebih rendah. Perbedaan karakteristik tersebut menyebabkan pendekatan desain, sistem insulasi, serta pengendalian operasi pada masing-masing storage tank menjadi berbeda.

Dalam praktik rekayasa industri, desain storage tank harus memperhatikan berbagai aspek teknis yang meliputi kekuatan mekanik bejana tekan, pemilihan material yang sesuai dengan temperatur operasi, sistem insulasi untuk mengendalikan perpindahan panas, serta perangkat keselamatan yang mampu melindungi sistem dari kondisi operasi abnormal. Perancangan tangki umumnya mengacu pada standar internasional seperti American Society of Mechanical Engineers Section VIII untuk pressure vessel, serta standar penyimpanan fluida temperatur rendah yang dikeluarkan oleh American Petroleum Institute dan pedoman teknis dari Compressed Gas Association. Penerapan standar ini bertujuan untuk memastikan integritas struktural, keselamatan operasi, serta keandalan fasilitas penyimpanan dalam jangka panjang.

Selain aspek desain, keberhasilan sistem penyimpanan juga sangat dipengaruhi oleh praktik operasional dan strategi pemeliharaan yang diterapkan selama masa operasi fasilitas. Parameter seperti tekanan tangki, temperatur fluida, level cairan, serta kondisi insulasi harus dipantau secara kontinu untuk memastikan bahwa sistem bekerja dalam batas aman yang telah ditetapkan. Pengelolaan operasi yang baik juga mencakup prosedur pengisian tangki, pengendalian boil-off gas, serta pengoperasian sistem transfer fluida menuju proses.

Di sisi lain, program pemeliharaan yang terstruktur diperlukan untuk menjaga integritas peralatan serta mencegah terjadinya kegagalan yang dapat berdampak pada keselamatan maupun kontinuitas produksi. Kegiatan pemeliharaan mencakup inspeksi berkala terhadap struktur tangki, pemeriksaan sistem insulasi, pengujian perangkat keselamatan seperti pressure relief valve, serta kalibrasi instrumen pemantauan. Pendekatan ini umumnya mengikuti praktik inspeksi bejana tekan yang direkomendasikan dalam standar American Petroleum Institute API 510, yang banyak digunakan dalam industri proses.

Dengan mempertimbangkan keterkaitan antara desain, operasi, dan pemeliharaan, pengelolaan storage tank untuk liquid CO₂ dan liquid nitrogen memerlukan pendekatan engineering yang terintegrasi. Pemahaman yang baik terhadap karakteristik fluida, prinsip desain peralatan, serta praktik operasional yang tepat akan membantu memastikan bahwa sistem penyimpanan dapat beroperasi secara aman, andal, dan efisien dalam mendukung kebutuhan proses industri.

2. Karakteristik Fluida dan Kondisi Operasi

Pemahaman terhadap karakteristik fisik dan termodinamika fluida merupakan langkah awal yang sangat penting dalam perancangan sistem penyimpanan gas dalam bentuk cair. Liquid CO₂ dan liquid nitrogen memiliki sifat yang berbeda secara signifikan, terutama terkait temperatur penyimpanan, tekanan operasi, densitas cairan, serta perilaku perubahan fase. Perbedaan karakteristik ini secara langsung mempengaruhi pendekatan desain storage tank, sistem insulasi, serta strategi operasi yang diterapkan di fasilitas industri proses.

2.1 Karakteristik Liquid CO₂

Karbon dioksida dalam fase cair umumnya disimpan pada kondisi refrigerated pressure storage, yaitu kombinasi antara tekanan dan temperatur yang memungkinkan CO₂ tetap berada dalam fase cair tanpa harus mencapai temperatur cryogenic yang sangat rendah. Kondisi penyimpanan ini biasanya berada pada kisaran temperatur sekitar −20 °C hingga −30 °C dengan tekanan operasi antara 17 hingga 22 bar(g).

Beberapa karakteristik penting dari liquid CO₂ yang mempengaruhi desain sistem penyimpanan antara lain:

1. Tekanan Penyimpanan Relatif Tinggi Berbeda dengan banyak fluida cryogenic lain, CO₂ cair disimpan pada tekanan yang relatif tinggi. Hal ini menyebabkan storage tank harus dirancang sebagai pressure vessel yang mampu menahan tekanan internal secara aman.

2. Perilaku Perubahan Fase Sensitif terhadap Temperatur Kenaikan temperatur akibat heat ingress dari lingkungan dapat menyebabkan peningkatan tekanan secara cepat di dalam tangki. Oleh karena itu, sistem insulasi dan perangkat keselamatan seperti pressure relief valve menjadi komponen penting dalam desain storage tank.

3. Densitas Cairan Relatif Tinggi Liquid CO₂ memiliki densitas sekitar 900–1050 kg/m³, tergantung pada kondisi temperatur dan tekanan. Nilai densitas ini mempengaruhi perhitungan kapasitas tangki serta distribusi beban pada struktur penyangga tangki.

4. Kebutuhan Sistem Refrigerasi Untuk menjaga kondisi operasi tetap stabil, beberapa sistem penyimpanan CO₂ dilengkapi dengan unit refrigerasi yang berfungsi mengendalikan temperatur fluida dan mencegah peningkatan tekanan yang berlebihan akibat penguapan.

2.2 Karakteristik Liquid Nitrogen

Nitrogen cair merupakan salah satu fluida cryogenic yang paling banyak digunakan di industri. Liquid nitrogen disimpan pada temperatur yang sangat rendah yaitu sekitar −196 °C, mendekati titik didih nitrogen pada tekanan atmosfer.

Beberapa karakteristik utama liquid nitrogen yang mempengaruhi sistem penyimpanan adalah sebagai berikut:

1. Temperatur Cryogenic Ekstrem Temperatur penyimpanan yang sangat rendah menuntut penggunaan material yang mampu mempertahankan ketangguhan mekanik pada kondisi cryogenic. Oleh karena itu, stainless steel umumnya digunakan sebagai material untuk inner vessel pada tangki penyimpanan.

2. Tekanan Operasi Relatif Rendah Liquid nitrogen biasanya disimpan pada tekanan yang lebih rendah dibandingkan CO₂, umumnya antara 2 hingga 10 bar(g). Hal ini memungkinkan desain tangki dengan fokus utama pada pengendalian perpindahan panas daripada kekuatan terhadap tekanan.

3. Fenomena Boil-Off Gas (BOG) Meskipun sistem insulasi dirancang sebaik mungkin, sejumlah kecil panas dari lingkungan tetap akan masuk ke dalam tangki. Panas ini menyebabkan sebagian nitrogen cair menguap menjadi gas yang dikenal sebagai boil-off gas. Gas ini harus dikendalikan melalui sistem venting atau dimanfaatkan kembali dalam proses.

4. Densitas Cairan Lebih Rendah Densitas liquid nitrogen berkisar sekitar 800 kg/m³, lebih rendah dibandingkan liquid CO₂. Hal ini mempengaruhi desain kapasitas tangki dan perhitungan beban struktural pada fondasi.

2.3 Implikasi terhadap Sistem Penyimpanan

Perbedaan sifat fisik antara liquid CO₂ dan liquid nitrogen menyebabkan pendekatan desain storage tank menjadi berbeda. Liquid CO₂ disimpan sebagai fluida bertekanan dengan temperatur rendah moderat, sehingga desain tangki lebih menitikberatkan pada kekuatan terhadap tekanan internal. Sebaliknya, liquid nitrogen disimpan pada temperatur cryogenic dengan tekanan relatif rendah, sehingga desain tangki lebih difokuskan pada pengendalian perpindahan panas dan efisiensi sistem insulasi.

Implikasi utama terhadap sistem penyimpanan meliputi:

Pemilihan material konstruksi tangki, terutama untuk memastikan ketahanan terhadap temperatur rendah.
Jenis sistem insulasi yang digunakan, seperti polyurethane foam pada tangki CO₂ dan vacuum insulation pada tangki nitrogen.
Konfigurasi konstruksi tangki, termasuk penggunaan tangki dinding ganda pada sistem cryogenic.
Strategi pengendalian tekanan dan penguapan, yang berbeda untuk masing-masing jenis fluida.

Pemahaman terhadap karakteristik fluida ini menjadi dasar penting dalam proses perancangan, pengoperasian, dan pemeliharaan storage tank agar sistem dapat beroperasi secara aman dan andal dalam mendukung kebutuhan fasilitas industri proses.

3. Prinsip Dasar Desain Storage Tank

Perancangan storage tank untuk fluida temperatur rendah memerlukan pendekatan rekayasa yang mempertimbangkan berbagai aspek teknis, termasuk kekuatan mekanik bejana, pemilihan material, pengendalian perpindahan panas, serta sistem keselamatan. Storage tank untuk liquid CO₂ dan liquid nitrogen (LN₂) termasuk dalam kategori low temperature storage system, namun karakteristik operasi masing-masing fluida menyebabkan pendekatan desain yang berbeda.

Dalam praktik industri proses, desain storage tank umumnya mengacu pada standar internasional seperti American Society of Mechanical Engineers Section VIII untuk desain bejana tekan, standar tangki temperatur rendah dari American Petroleum Institute, serta pedoman teknis yang dikeluarkan oleh Compressed Gas Association. Standar-standar tersebut memberikan panduan terkait perhitungan ketebalan material, konfigurasi konstruksi, sistem keselamatan, serta persyaratan inspeksi dan pengujian.

3.1 Konsep Desain Pressure Vessel

Storage tank yang beroperasi pada tekanan internal harus dirancang sebagai pressure vessel yang mampu menahan tegangan akibat tekanan internal serta beban eksternal lainnya. Pada penyimpanan liquid CO₂, tekanan operasi relatif tinggi sehingga tangki harus memenuhi persyaratan desain pressure vessel.

Parameter utama yang dipertimbangkan dalam desain pressure vessel meliputi:

design pressure
design temperature
allowable stress material
corrosion allowance
joint efficiency

Perhitungan ketebalan shell silinder pada pressure vessel secara umum mengikuti persamaan yang terdapat dalam standar ASME Section VIII:

t = \frac{P \times R}{S \times E - 0.6P}

dimana:

(t) = ketebalan minimum shell
(P) = design pressure
(R) = radius dalam tangki
(S) = allowable stress material
(E) = joint efficiency

Persamaan tersebut digunakan untuk memastikan bahwa dinding tangki memiliki kekuatan yang cukup untuk menahan tekanan internal selama masa operasi.

3.2 Konsep Cryogenic Storage Tank

Untuk fluida dengan temperatur sangat rendah seperti liquid nitrogen, pendekatan desain storage tank lebih difokuskan pada pengendalian perpindahan panas dari lingkungan menuju fluida yang disimpan. Sistem penyimpanan cryogenic umumnya menggunakan konfigurasi tangki dinding ganda (double wall tank).

Struktur dasar tangki cryogenic terdiri dari beberapa lapisan utama:

Inner vessel Berfungsi sebagai wadah utama penyimpanan fluida cryogenic. Material yang digunakan biasanya stainless steel karena memiliki ketangguhan yang baik pada temperatur sangat rendah.
Outer shell Berfungsi sebagai pelindung struktural sekaligus menjaga ruang vakum antara inner vessel dan outer shell.
Insulation space Ruang antara dua dinding tangki yang biasanya diisi dengan material insulasi seperti perlite serta dijaga dalam kondisi vacuum untuk mengurangi perpindahan panas melalui konduksi dan konveksi.
Support system Struktur penyangga yang dirancang untuk meminimalkan perpindahan panas sekaligus menahan beban berat inner vessel dan fluida.

Konfigurasi ini memungkinkan sistem penyimpanan mempertahankan temperatur cryogenic dengan tingkat kehilangan panas yang sangat rendah.

3.3 Pertimbangan Material pada Temperatur Rendah

Pemilihan material merupakan faktor penting dalam desain storage tank karena sifat mekanik material dapat berubah secara signifikan pada temperatur rendah. Beberapa material dapat mengalami fenomena brittle fracture ketika temperatur operasi berada di bawah batas tertentu.

Material yang umum digunakan dalam sistem penyimpanan ini antara lain:

1. Carbon Steel

Banyak digunakan pada storage tank liquid CO₂ karena temperatur operasinya masih berada dalam rentang yang dapat ditoleransi oleh carbon steel tertentu, seperti:

SA-516 Grade 70
SA-537

Material ini memiliki kekuatan mekanik yang baik serta biaya konstruksi yang relatif ekonomis.

2. Stainless Steel

Untuk aplikasi cryogenic seperti penyimpanan liquid nitrogen, material yang sering digunakan adalah:

SS304
SS304L
SS316

Material ini memiliki ketangguhan yang sangat baik pada temperatur rendah serta ketahanan terhadap korosi.

3.4 Sistem Insulasi dan Pengendalian Heat Ingress

Salah satu tantangan utama dalam penyimpanan fluida temperatur rendah adalah heat ingress, yaitu masuknya panas dari lingkungan menuju fluida di dalam tangki. Heat ingress dapat menyebabkan peningkatan temperatur fluida yang berujung pada penguapan dan kenaikan tekanan di dalam tangki.

Beberapa metode insulasi yang umum digunakan antara lain:

Polyurethane Foam (PUF) Digunakan pada storage tank dengan temperatur operasi moderat seperti liquid CO₂. Material ini memiliki konduktivitas termal yang rendah serta mudah diaplikasikan pada permukaan tangki.

Vacuum Insulation Digunakan pada tangki cryogenic seperti penyimpanan liquid nitrogen. Dengan menciptakan kondisi vakum di antara dua dinding tangki, perpindahan panas melalui konveksi dan konduksi dapat diminimalkan.

Perlite Insulation Sering digunakan sebagai material tambahan dalam ruang vakum untuk meningkatkan efektivitas insulasi.

Pengendalian heat ingress sangat penting karena berpengaruh langsung terhadap stabilitas tekanan, tingkat boil-off gas, serta efisiensi operasi sistem penyimpanan.

4. Desain Storage Tank Liquid CO₂

Storage tank untuk liquid carbon dioxide (CO₂) pada fasilitas industri proses umumnya dirancang sebagai refrigerated pressure vessel yang mampu menahan tekanan internal sekaligus mempertahankan temperatur fluida pada kondisi yang stabil. Berbeda dengan sistem penyimpanan cryogenic ekstrem seperti nitrogen cair, penyimpanan CO₂ cair beroperasi pada temperatur rendah moderat namun dengan tekanan yang relatif tinggi.

Dalam praktik industri, desain storage tank liquid CO₂ harus memenuhi persyaratan mekanik, keselamatan, serta efisiensi operasional. Perancangan tangki biasanya mengacu pada standar desain bejana tekan dari American Society of Mechanical Engineers Section VIII, serta pedoman penyimpanan fluida temperatur rendah yang diterbitkan oleh American Petroleum Institute dan Compressed Gas Association.

4.1 Konfigurasi Tangki (Horizontal dan Vertical)

Storage tank liquid CO₂ pada umumnya tersedia dalam dua konfigurasi utama yaitu horizontal tank dan vertical tank. Pemilihan konfigurasi ini bergantung pada kapasitas penyimpanan, keterbatasan ruang instalasi, serta kebutuhan operasional fasilitas.

1. Horizontal Storage Tank

Konfigurasi horizontal banyak digunakan pada kapasitas kecil hingga menengah. Tangki ini biasanya berbentuk silinder dengan elliptical head pada kedua ujungnya dan ditopang oleh saddle support.

Karakteristik utama tangki horizontal antara lain:

konstruksi lebih sederhana
mudah diproduksi di workshop dan dikirim sebagai unit lengkap
pusat gravitasi rendah sehingga stabil terhadap beban angin.

Namun konfigurasi ini membutuhkan area instalasi yang lebih luas.

2. Vertical Storage Tank

Tangki vertikal umumnya digunakan pada kapasitas penyimpanan yang lebih besar atau pada lokasi dengan keterbatasan area lahan. Tangki ini menggunakan skirt support atau leg support yang terhubung langsung dengan fondasi beton.

Keuntungan utama tangki vertikal adalah:

kebutuhan footprint yang lebih kecil
kemudahan integrasi dengan sistem pompa di bagian bawah tangki
distribusi level cairan yang lebih stabil.

4.2 Material Konstruksi Tangki

Material konstruksi storage tank liquid CO₂ harus mampu menahan tekanan internal sekaligus mempertahankan sifat mekanik yang baik pada temperatur rendah.

Material yang umum digunakan antara lain:

Carbon Steel

Jenis carbon steel yang sering digunakan meliputi:

SA-516 Grade 70
SA-537

Material ini dipilih karena memiliki:

kekuatan mekanik yang baik
ketangguhan yang cukup pada temperatur rendah moderat
kemudahan fabrikasi dan pengelasan.

Selain material shell utama, komponen lain seperti nozzle, flange, dan support structure juga harus dirancang dengan material yang kompatibel terhadap kondisi operasi.

4.3 Sistem Insulasi Polyurethane Foam (PUF)

Untuk mempertahankan temperatur cairan dan meminimalkan perpindahan panas dari lingkungan, storage tank liquid CO₂ biasanya dilengkapi dengan sistem insulasi Polyurethane Foam (PUF).

Sistem insulasi pada tangki biasanya terdiri dari beberapa lapisan sebagai berikut:

Tank shell (carbon steel)
Primer coating atau anti-corrosion layer
Polyurethane foam insulation
Vapor barrier
Aluminum cladding

PUF memiliki beberapa keunggulan yang menjadikannya material insulasi yang umum digunakan:

konduktivitas termal rendah
bobot ringan
struktur sel tertutup yang baik untuk menghambat penetrasi uap air.

Ketebalan insulasi biasanya berada pada kisaran 100–150 mm, tergantung pada temperatur operasi serta kondisi lingkungan instalasi.

4.4 Sistem Kontrol Tekanan dan Refrigerasi

Karena liquid CO₂ disimpan pada tekanan yang relatif tinggi, pengendalian tekanan merupakan aspek penting dalam desain sistem penyimpanan. Peningkatan temperatur akibat heat ingress dapat menyebabkan sebagian cairan menguap sehingga meningkatkan tekanan dalam tangki.

Untuk mengendalikan kondisi ini, sistem storage biasanya dilengkapi dengan beberapa komponen berikut:

Pressure Control System

Sistem ini berfungsi untuk memantau tekanan tangki secara kontinu melalui pressure transmitter yang terhubung dengan sistem kontrol.

Refrigeration System

Pada beberapa fasilitas dengan kapasitas penyimpanan besar, digunakan unit refrigerasi yang berfungsi untuk menurunkan temperatur fluida serta mengkondensasikan kembali gas CO₂ yang terbentuk akibat penguapan.

Vapor Return System

Sistem ini memungkinkan gas CO₂ yang terbentuk selama proses pengisian atau transfer fluida untuk dikembalikan ke sistem penyimpanan atau proses lain di dalam fasilitas.

4.5 Perangkat Keselamatan

Sebagai bejana tekan yang beroperasi pada tekanan tinggi, storage tank liquid CO₂ harus dilengkapi dengan perangkat keselamatan yang memadai untuk melindungi sistem dari kondisi operasi abnormal.

Perangkat keselamatan utama meliputi:

Pressure Relief Valve (PRV) Berfungsi untuk melepaskan tekanan berlebih apabila tekanan dalam tangki melebihi batas yang diizinkan.

Rupture Disk Digunakan sebagai perlindungan tambahan terhadap kondisi overpressure ekstrem.

Level Protection System Sistem ini mencegah kondisi overfilling yang dapat menyebabkan peningkatan tekanan akibat ekspansi cairan.

Emergency Shutdown System

Pada fasilitas industri besar, sistem penyimpanan biasanya terintegrasi dengan sistem shutdown darurat yang dapat menghentikan aliran fluida dan mengisolasi tangki jika terjadi kondisi abnormal.

5. Desain Storage Tank Liquid Nitrogen

Liquid nitrogen (LN₂) merupakan salah satu fluida cryogenic yang paling banyak digunakan dalam berbagai fasilitas industri proses. Nitrogen cair disimpan pada temperatur sangat rendah, mendekati −196 °C, sehingga sistem penyimpanannya harus dirancang untuk meminimalkan perpindahan panas dari lingkungan ke dalam fluida. Berbeda dengan penyimpanan liquid CO₂ yang lebih menekankan pada kekuatan terhadap tekanan internal, desain storage tank liquid nitrogen berfokus pada pengendalian heat ingress dan efisiensi sistem insulasi.

Desain tangki cryogenic biasanya mengikuti pedoman teknis dari Compressed Gas Association, standar tangki temperatur rendah dari American Petroleum Institute, serta persyaratan desain bejana tekan dari American Society of Mechanical Engineers Section VIII.

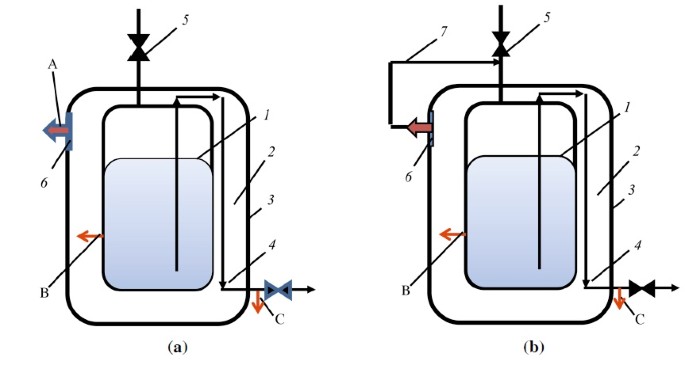

5.1 Konfigurasi Tangki Cryogenic Double Wall

Storage tank untuk liquid nitrogen umumnya menggunakan konfigurasi tangki dinding ganda (double wall tank) yang dirancang untuk meminimalkan perpindahan panas dari lingkungan.

Konfigurasi ini terdiri dari beberapa komponen utama:

Inner Vessel Merupakan tangki utama yang menampung liquid nitrogen. Inner vessel harus mampu menahan temperatur cryogenic tanpa mengalami penurunan ketangguhan material.

Outer Shell Berfungsi sebagai pelindung struktural serta sebagai pembatas ruang insulasi antara inner vessel dan lingkungan luar.

Insulation Space Ruang antara inner vessel dan outer shell yang diisi dengan material insulasi serta dijaga dalam kondisi vakum untuk meminimalkan perpindahan panas.

Konfigurasi double wall ini memungkinkan tangki mempertahankan temperatur cryogenic dengan tingkat kehilangan panas yang sangat rendah.

5.2 Material Konstruksi Inner Vessel dan Outer Shell

Pemilihan material merupakan faktor yang sangat penting dalam desain storage tank cryogenic karena sifat mekanik material dapat berubah secara signifikan pada temperatur sangat rendah.

Material Inner Vessel

Inner vessel biasanya menggunakan material stainless steel seperti:

SS304
SS304L
SS316

Material stainless steel dipilih karena memiliki ketangguhan yang sangat baik pada temperatur cryogenic, serta ketahanan terhadap korosi yang tinggi.

Material Outer Shell

Outer shell umumnya menggunakan carbon steel karena tidak terpapar langsung oleh temperatur cryogenic. Material ini berfungsi sebagai struktur pelindung serta menahan beban eksternal dari sistem tangki.

Selain itu, komponen pendukung seperti support column dan piping connection juga harus dirancang untuk mengakomodasi ekspansi dan kontraksi termal akibat perbedaan temperatur.

5.3 Sistem Insulasi Vacuum dan Perlite

Efisiensi insulasi merupakan aspek yang sangat penting dalam penyimpanan liquid nitrogen. Sistem insulasi yang umum digunakan adalah kombinasi vacuum insulation dan perlite insulation.

Vacuum Insulation

Ruang antara inner vessel dan outer shell dijaga dalam kondisi vakum untuk menghilangkan perpindahan panas melalui konveksi dan mengurangi konduksi panas.

Perlite Insulation

Perlite merupakan material berbentuk granular dengan konduktivitas termal rendah yang digunakan untuk meningkatkan efektivitas insulasi di dalam ruang vakum.

Kombinasi kedua sistem ini memungkinkan tangki cryogenic mencapai tingkat heat leak yang sangat rendah, sehingga jumlah nitrogen yang menguap dapat diminimalkan.

5.4 Sistem Venting dan Pengendalian Boil-Off Gas

Meskipun sistem insulasi dirancang seefisien mungkin, sejumlah kecil panas dari lingkungan tetap dapat masuk ke dalam tangki. Panas ini menyebabkan sebagian nitrogen cair menguap menjadi gas yang dikenal sebagai boil-off gas (BOG).

Untuk mengendalikan fenomena ini, sistem penyimpanan liquid nitrogen dilengkapi dengan beberapa komponen operasional penting:

Pressure Build-Up System

Sistem ini digunakan untuk mempertahankan tekanan operasi dalam tangki dengan cara menguapkan sebagian kecil nitrogen cair secara terkontrol.

Vent System

Vent system berfungsi untuk melepaskan gas nitrogen apabila tekanan dalam tangki melebihi batas operasi yang diizinkan.

Gas Utilization Line

Pada beberapa fasilitas industri, gas nitrogen hasil boil-off dimanfaatkan kembali dalam proses seperti:

inerting system
purging system
blanketing system.

Pendekatan ini membantu meningkatkan efisiensi penggunaan nitrogen di dalam fasilitas industri.

5.5 Perangkat Keselamatan

Storage tank liquid nitrogen harus dilengkapi dengan perangkat keselamatan yang memadai untuk mengantisipasi kondisi operasi abnormal.

Perangkat keselamatan utama meliputi:

Pressure Relief Valve (PRV) Digunakan untuk melindungi tangki dari kondisi overpressure akibat peningkatan boil-off gas atau gangguan sistem.

Vacuum Relief Valve

Melindungi outer shell dari kemungkinan tekanan negatif apabila terjadi perubahan tekanan yang signifikan pada ruang insulasi.

Burst Disk

Digunakan sebagai perlindungan tambahan apabila terjadi kondisi tekanan ekstrem.

Level Protection System

Sistem pengukuran level cairan yang dilengkapi dengan alarm tinggi untuk mencegah kondisi overfilling.

Selain itu, sistem penyimpanan nitrogen cair juga harus mempertimbangkan aspek keselamatan lingkungan kerja karena nitrogen merupakan gas inert yang dapat menyebabkan oxygen deficiency hazard (ODH) apabila terjadi pelepasan gas dalam jumlah besar di area tertutup.

6. Sistem Instrumentasi dan Monitoring

Sistem instrumentasi dan monitoring merupakan bagian penting dalam pengoperasian storage tank untuk liquid CO₂ dan liquid nitrogen. Instrumen yang terpasang pada tangki berfungsi untuk memantau kondisi operasi secara kontinu sehingga operator dapat memastikan bahwa sistem bekerja dalam batas aman yang telah ditetapkan. Parameter utama yang dipantau umumnya meliputi level cairan, tekanan, temperatur, serta kondisi sistem keselamatan.

Sistem instrumentasi pada storage tank biasanya terintegrasi dengan sistem kontrol plant seperti PLC atau Distributed Control System (DCS) sehingga data operasi dapat dipantau secara real time dan alarm dapat diaktifkan apabila terjadi penyimpangan dari kondisi normal.

6.1 Level Measurement System

Pengukuran level cairan merupakan parameter penting dalam pengoperasian storage tank karena berkaitan langsung dengan pengendalian kapasitas penyimpanan dan pencegahan kondisi overfilling.

Beberapa metode pengukuran level yang umum digunakan antara lain:

Differential Pressure Level Transmitter

Metode ini banyak digunakan pada tangki penyimpanan cairan karena relatif sederhana dan dapat memberikan pengukuran yang stabil. Prinsip kerjanya berdasarkan perbedaan tekanan hidrostatik antara bagian bawah dan bagian atas tangki.

Float Level Gauge

Instrumen ini menggunakan pelampung yang bergerak mengikuti perubahan level cairan di dalam tangki.

Capacitance Level Sensor

Digunakan pada beberapa aplikasi cryogenic untuk mengukur perubahan kapasitansi akibat perubahan level cairan.

Selain pengukuran level utama, tangki biasanya juga dilengkapi dengan level switch yang berfungsi sebagai alarm atau interlock apabila level cairan mencapai batas tertentu.

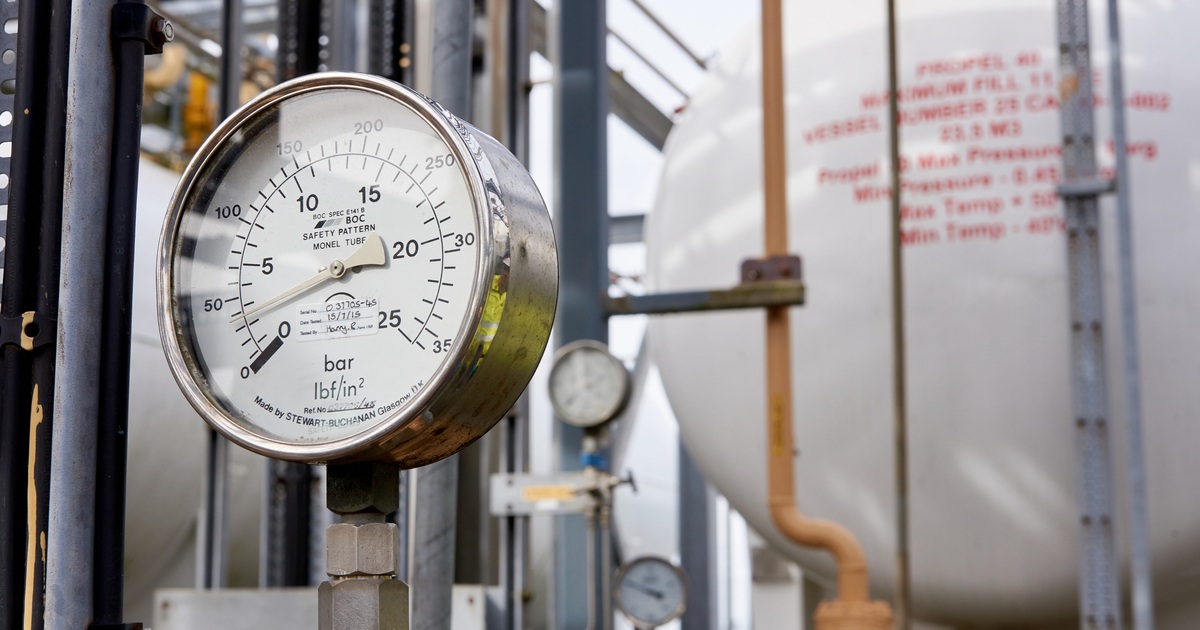

6.2 Pressure Monitoring

Tekanan merupakan parameter yang sangat penting dalam sistem penyimpanan fluida temperatur rendah, terutama pada storage tank liquid CO₂ yang beroperasi pada tekanan relatif tinggi.

Tekanan tangki biasanya dipantau menggunakan:

pressure transmitter yang terhubung dengan sistem kontrol
pressure gauge lokal untuk inspeksi lapangan.

Fungsi utama pemantauan tekanan meliputi:

memastikan tekanan tangki berada dalam rentang operasi yang aman
mendeteksi kenaikan tekanan akibat heat ingress
memantau kinerja sistem refrigerasi atau sistem venting.

Data tekanan yang diperoleh dari pressure transmitter biasanya digunakan sebagai bagian dari alarm system maupun automatic control system dalam fasilitas industri.

6.3 Temperature Monitoring

Pemantauan temperatur diperlukan untuk memastikan kondisi fluida di dalam tangki tetap berada dalam rentang operasi yang dirancang.

Sensor temperatur yang umum digunakan antara lain:

Resistance Temperature Detector (RTD) RTD memiliki akurasi tinggi dan stabilitas yang baik sehingga sering digunakan dalam aplikasi industri proses.

Thermocouple

Digunakan pada beberapa aplikasi temperatur rendah karena memiliki respon yang cepat terhadap perubahan temperatur.

Sensor temperatur biasanya dipasang pada beberapa titik penting seperti:

bagian bawah tangki
bagian atas vapor space
jalur outlet fluida.

Pemantauan temperatur ini membantu operator mendeteksi potensi peningkatan temperatur akibat kerusakan insulasi atau gangguan sistem pendinginan.

6.4 Alarm dan Interlock System

Storage tank untuk fluida temperatur rendah biasanya dilengkapi dengan sistem alarm dan interlock yang dirancang untuk meningkatkan keselamatan operasi.

Beberapa jenis alarm yang umum digunakan meliputi:

High level alarm
High pressure alarm
Low pressure alarm
High temperature alarm

Selain alarm, sistem interlock juga dapat digunakan untuk melakukan tindakan otomatis seperti:

menghentikan proses pengisian tangki
menutup valve transfer fluida
mengaktifkan sistem shutdown darurat.

Sistem ini dirancang untuk mencegah kondisi operasi yang berpotensi menyebabkan kerusakan peralatan atau gangguan keselamatan.

6.5 Integrasi dengan PLC dan Distributed Control System

Pada fasilitas industri modern, sistem instrumentasi storage tank biasanya terintegrasi dengan sistem kontrol terpusat seperti PLC atau DCS.

Integrasi ini memungkinkan beberapa fungsi penting, antara lain:

pemantauan kondisi tangki secara real time
pencatatan data operasi (historical trending)
analisis performa sistem penyimpanan
deteksi dini kondisi abnormal.

Selain itu, sistem kontrol juga memungkinkan operator melakukan pengaturan parameter operasi secara terpusat serta meningkatkan respon terhadap kondisi darurat.

7. Operasional Storage Tank

Operasional storage tank untuk liquid CO₂ dan liquid nitrogen (LN₂) memerlukan prosedur yang terkontrol untuk memastikan keselamatan peralatan, stabilitas kondisi fluida, serta kontinuitas suplai ke proses. Kegiatan operasional umumnya meliputi start-up sistem penyimpanan, operasi normal, transfer fluida, serta pengendalian tekanan dan penguapan fluida. Pengelolaan operasi yang baik akan membantu menjaga parameter sistem tetap berada dalam batas desain serta mengurangi potensi gangguan pada fasilitas industri.

7.1 Prosedur Start-Up Storage Tank

Start-up storage tank biasanya dilakukan setelah proses instalasi, pemeliharaan besar, atau ketika sistem dioperasikan kembali setelah periode shutdown. Prosedur ini bertujuan untuk memastikan bahwa tangki, sistem perpipaan, serta instrumen telah berada dalam kondisi siap operasi.

Tahapan umum start-up storage tank meliputi:

1. Pemeriksaan Awal Sistem

Sebelum pengisian fluida dilakukan, beberapa pemeriksaan penting harus dilakukan, antara lain:

verifikasi integritas mekanik tangki
pemeriksaan valve dan jalur perpipaan
verifikasi fungsi instrumen level, tekanan, dan temperatur
pengecekan perangkat keselamatan seperti relief valve.

2. Proses Cool-Down

Pada tangki cryogenic seperti penyimpanan liquid nitrogen, proses pendinginan awal diperlukan untuk mencegah terjadinya thermal shock pada material tangki dan perpipaan.

Pendinginan biasanya dilakukan secara bertahap dengan mengalirkan sejumlah kecil fluida cryogenic atau gas dingin hingga temperatur sistem mendekati temperatur operasi.

3. Pengisian Awal Tangki

Setelah temperatur sistem stabil, pengisian cairan dapat dilakukan secara bertahap dengan memperhatikan parameter operasi seperti:

tekanan tangki
temperatur fluida
laju aliran pengisian.

Pengisian dilakukan secara terkendali untuk menghindari fluktuasi tekanan yang berlebihan di dalam tangki.

7.2 Prosedur Normal Operation

Selama operasi normal, operator harus memantau beberapa parameter utama untuk memastikan sistem bekerja sesuai dengan kondisi desain.

Parameter yang umumnya dipantau meliputi:

tekanan tangki
level cairan
temperatur fluida
kondisi insulasi
kinerja sistem venting atau refrigerasi

Monitoring ini biasanya dilakukan melalui sistem kontrol seperti PLC atau DCS yang menampilkan data operasi secara real time.

Selain itu, operator lapangan juga melakukan inspeksi visual rutin untuk mendeteksi indikasi abnormal seperti:

terbentuknya es pada permukaan tangki
kebocoran pada sambungan flange atau valve
perubahan kondisi insulasi.

7.3 Prosedur Transfer Fluida

Transfer fluida dari storage tank menuju proses atau ke unit distribusi merupakan kegiatan operasional yang umum dilakukan pada fasilitas industri.

Sistem transfer biasanya terdiri dari beberapa komponen utama:

transfer pump atau pressure transfer system
control valve
vaporizer (untuk aplikasi nitrogen)
piping distribution system

Beberapa hal yang perlu diperhatikan selama proses transfer fluida antara lain:

menjaga tekanan tangki tetap stabil
menghindari kondisi cavitation pada pompa
memastikan aliran fluida berjalan sesuai dengan kapasitas desain.

Pada sistem nitrogen cair, vaporizer sering digunakan untuk mengubah nitrogen cair menjadi gas sebelum disalurkan ke proses.

7.4 Manajemen Boil-Off Gas

Pada sistem penyimpanan cryogenic seperti liquid nitrogen, sebagian kecil cairan akan selalu mengalami penguapan akibat panas yang masuk dari lingkungan. Gas yang terbentuk dari proses ini dikenal sebagai boil-off gas (BOG).

Pengelolaan boil-off gas menjadi bagian penting dari operasi storage tank karena dapat mempengaruhi tekanan tangki.

Strategi pengendalian boil-off gas meliputi:

pelepasan gas melalui sistem venting
penggunaan kembali gas nitrogen dalam proses
pengendalian tekanan melalui sistem pressure control valve.

Pada beberapa fasilitas industri, gas nitrogen hasil boil-off dimanfaatkan untuk aplikasi seperti inerting, purging, dan blanketing, sehingga dapat meningkatkan efisiensi pemanfaatan gas di dalam plant.

7.5 Sistem Proteksi Operasional

Selain pemantauan parameter operasi, storage tank juga dilengkapi dengan sistem proteksi untuk mengantisipasi kondisi abnormal.

Beberapa sistem proteksi operasional yang umum digunakan antara lain:

Pressure Relief Valve (PRV) Melindungi tangki dari kondisi overpressure dengan melepaskan fluida apabila tekanan melebihi batas desain.

Emergency Shutdown System (ESD) Sistem ini dapat menghentikan aliran fluida serta mengisolasi tangki secara otomatis apabila terjadi kondisi darurat.

High Level Protection

Sistem ini mencegah kondisi pengisian berlebih yang dapat menyebabkan peningkatan tekanan akibat ekspansi cairan.

Dengan adanya sistem proteksi ini, potensi risiko operasional dapat diminimalkan sehingga sistem penyimpanan dapat beroperasi dengan tingkat keselamatan yang tinggi.

8. Strategi Pemeliharaan Storage Tank

Pemeliharaan storage tank untuk liquid CO₂ dan liquid nitrogen (LN₂) merupakan bagian penting dalam menjaga keandalan peralatan serta memastikan keselamatan operasi fasilitas industri. Storage tank yang beroperasi pada kondisi temperatur rendah dan tekanan tertentu berpotensi mengalami berbagai degradasi material maupun gangguan operasional apabila tidak dipelihara secara sistematis.

Program pemeliharaan storage tank biasanya mencakup inspeksi rutin, pemeriksaan integritas mekanik, pengujian perangkat keselamatan, serta kalibrasi instrumentasi. Kegiatan ini umumnya mengacu pada praktik inspeksi bejana tekan yang direkomendasikan oleh American Petroleum Institute API 510, serta pedoman teknis dari American Society of Mechanical Engineers dan Compressed Gas Association untuk peralatan penyimpanan fluida temperatur rendah.

8.1 Inspeksi Harian oleh Operator

Inspeksi harian merupakan kegiatan pemantauan awal yang dilakukan oleh operator lapangan untuk mendeteksi indikasi abnormal pada sistem penyimpanan. Inspeksi ini biasanya dilakukan selama ronde operasi.

Beberapa hal yang diperiksa antara lain:

tekanan tangki
level cairan
temperatur fluida
kondisi insulasi tangki
indikasi kebocoran pada valve atau flange
kondisi sistem venting.

Operator juga perlu memperhatikan tanda-tanda abnormal seperti:

terbentuknya es pada permukaan tangki
peningkatan tekanan yang tidak normal
perubahan kondisi cladding insulasi.

Inspeksi harian yang konsisten memungkinkan deteksi dini terhadap potensi gangguan sebelum berkembang menjadi kerusakan yang lebih serius.

8.2 Inspeksi Berkala Mekanikal

Selain inspeksi rutin oleh operator, storage tank juga memerlukan inspeksi mekanikal secara berkala untuk memastikan integritas struktur tangki.

Kegiatan inspeksi mekanikal biasanya meliputi:

pemeriksaan kondisi shell tangki
pemeriksaan weld joint
pemeriksaan nozzle dan flange
pemeriksaan support structure dan anchor bolt.

Metode Non-Destructive Testing (NDT) yang sering digunakan dalam inspeksi storage tank antara lain:

Ultrasonic Thickness Measurement (UT)
Magnetic Particle Inspection (MPI)
Radiographic Testing (RT).

Inspeksi ini bertujuan untuk mendeteksi potensi kerusakan seperti korosi, retak pada sambungan las, atau penipisan material.

8.3 Inspeksi Sistem Insulasi

Sistem insulasi merupakan komponen penting dalam storage tank temperatur rendah karena berfungsi untuk meminimalkan perpindahan panas dari lingkungan.

Inspeksi insulasi biasanya mencakup:

pemeriksaan kondisi aluminum cladding
pemeriksaan sambungan cladding
deteksi penetrasi air atau kelembapan
identifikasi area yang mengalami kerusakan insulasi.

Kerusakan insulasi dapat menyebabkan peningkatan heat ingress yang pada akhirnya meningkatkan laju penguapan fluida dan tekanan tangki.

Pada tangki cryogenic seperti liquid nitrogen, inspeksi juga mencakup pemantauan kondisi vacuum insulation untuk memastikan efektivitas sistem insulasi tetap terjaga.

8.4 Kalibrasi Instrumentasi

Instrumen pengukuran yang terpasang pada storage tank harus dikalibrasi secara berkala untuk memastikan akurasi data operasi.

Instrumen yang umumnya memerlukan kalibrasi meliputi:

level transmitter
pressure transmitter
temperature transmitter
level switch dan pressure switch.

Kalibrasi biasanya dilakukan oleh teknisi instrumentasi menggunakan portable calibrator dan mengikuti prosedur yang telah ditetapkan oleh departemen maintenance.

Kalibrasi yang tepat sangat penting karena kesalahan pembacaan instrumen dapat menyebabkan keputusan operasional yang tidak akurat.

8.5 Pengujian Perangkat Keselamatan

Perangkat keselamatan seperti pressure relief valve harus diuji secara berkala untuk memastikan bahwa sistem proteksi tangki dapat berfungsi dengan baik apabila terjadi kondisi overpressure.

Kegiatan pemeliharaan perangkat keselamatan biasanya mencakup:

inspeksi visual relief valve
pengujian tekanan set point
pemeriksaan kebocoran seat valve
pembersihan komponen valve.

Interval pengujian biasanya mengikuti prosedur internal perusahaan atau rekomendasi dari standar industri seperti API Recommended Practice 576.

9. Fokus Pemeliharaan Berdasarkan Karakteristik Sistem

Meskipun storage tank untuk liquid CO₂ dan liquid nitrogen (LN₂) memiliki fungsi yang sama sebagai fasilitas penyimpanan fluida temperatur rendah, pendekatan pemeliharaan yang diterapkan pada kedua sistem tersebut memiliki fokus yang berbeda. Perbedaan ini terutama disebabkan oleh kondisi operasi, konfigurasi konstruksi tangki, serta sistem insulasi yang digunakan.

Storage tank liquid CO₂ lebih menitikberatkan pada integritas bejana tekan dan kondisi insulasi eksternal, sedangkan storage tank liquid nitrogen memerlukan perhatian khusus terhadap sistem insulasi cryogenic dan pengendalian boil-off gas. Oleh karena itu, program pemeliharaan harus disesuaikan dengan karakteristik masing-masing sistem agar dapat menjaga keandalan peralatan selama masa operasi.

9.1 Pemeliharaan Storage Tank Liquid CO₂

Storage tank liquid CO₂ umumnya dirancang sebagai pressure vessel dengan sistem insulasi polyurethane foam (PUF). Oleh karena itu, kegiatan pemeliharaan pada sistem ini berfokus pada integritas mekanik tangki serta kinerja sistem insulasi.

Beberapa aspek penting dalam pemeliharaan storage tank CO₂ meliputi:

1. Integritas Pressure Vessel

Inspeksi terhadap struktur tangki bertujuan untuk memastikan tidak terjadi degradasi material yang dapat mengurangi kekuatan mekanik tangki. Pemeriksaan biasanya meliputi:

pengukuran ketebalan shell tangki
pemeriksaan sambungan las
inspeksi nozzle dan flange.

Inspeksi ini dilakukan secara berkala sesuai dengan pedoman inspeksi bejana tekan yang direkomendasikan oleh American Petroleum Institute API 510.

2. Pemeriksaan Sistem Insulasi

Sistem insulasi PUF pada storage tank CO₂ berfungsi untuk mengurangi perpindahan panas dari lingkungan. Kerusakan pada sistem insulasi dapat menyebabkan peningkatan temperatur fluida serta kenaikan tekanan dalam tangki.

Pemeriksaan yang biasanya dilakukan antara lain:

inspeksi kondisi aluminum cladding
pemeriksaan sambungan panel cladding
identifikasi penetrasi air ke dalam insulasi.

Apabila insulasi mengalami kerusakan atau menyerap kelembapan, kemampuan isolasi termal akan menurun sehingga sistem penyimpanan menjadi kurang efisien.

3. Pemeriksaan Sistem Refrigerasi dan Venting

Pada beberapa fasilitas industri, storage tank CO₂ dilengkapi dengan sistem refrigerasi yang berfungsi untuk menjaga temperatur cairan tetap stabil. Sistem ini juga perlu diperiksa secara berkala untuk memastikan kinerjanya tetap optimal.

Selain itu, jalur venting juga harus diperiksa untuk memastikan tidak terjadi penyumbatan yang dapat menyebabkan tekanan berlebih di dalam tangki.

9.2 Pemeliharaan Storage Tank Liquid Nitrogen

Pemeliharaan storage tank liquid nitrogen memiliki fokus yang berbeda karena sistem ini menggunakan konfigurasi tangki cryogenic dengan insulasi vakum.

Beberapa aspek utama yang menjadi perhatian dalam pemeliharaan tangki nitrogen cair antara lain:

1. Pemantauan Sistem Vacuum Insulation

Efektivitas insulasi pada tangki cryogenic sangat bergantung pada kondisi vakum di dalam ruang antara inner vessel dan outer shell.

Beberapa indikator yang dapat menunjukkan adanya penurunan kualitas vakum antara lain:

peningkatan laju boil-off gas
terbentuknya es pada permukaan outer shell
peningkatan temperatur pada bagian luar tangki.

Apabila kondisi vakum menurun secara signifikan, efektivitas insulasi akan berkurang dan dapat menyebabkan peningkatan konsumsi nitrogen cair.

2. Monitoring Boil-Off Gas

Boil-off gas merupakan fenomena alami pada sistem penyimpanan cryogenic. Namun, peningkatan laju boil-off yang tidak normal dapat mengindikasikan adanya masalah pada sistem insulasi atau integritas tangki.

Monitoring biasanya dilakukan dengan memantau:

tekanan tangki
laju venting gas
konsumsi nitrogen cair.

3. Pemeriksaan Struktur Inner Vessel

Meskipun inner vessel tidak terpapar langsung oleh lingkungan luar, pemeriksaan integritas material tetap diperlukan untuk memastikan tidak terjadi kerusakan akibat tegangan termal yang berulang.

Inspeksi ini biasanya dilakukan selama periode shutdown besar atau saat dilakukan inspeksi internal pada tangki.

Pendekatan Pemeliharaan Berdasarkan Risiko

Dalam praktik industri modern, banyak fasilitas proses mulai menerapkan pendekatan Risk-Based Inspection (RBI) untuk menentukan prioritas kegiatan pemeliharaan.

Pendekatan ini mempertimbangkan dua faktor utama yaitu:

probabilitas kegagalan peralatan
konsekuensi kegagalan terhadap keselamatan dan operasi plant.

Dengan pendekatan ini, kegiatan inspeksi dapat difokuskan pada area yang memiliki tingkat risiko tertinggi sehingga sumber daya pemeliharaan dapat digunakan secara lebih efektif.

Storage Tank Liquid Nitrogen

Fokus utama:

integritas vacuum insulation
monitoring boil-off rate
integritas inner vessel cryogenic.

10. Kegagalan Operasional yang Umum Terjadi

Storage tank untuk liquid CO₂ dan liquid nitrogen (LN₂) dirancang untuk beroperasi dalam kondisi temperatur rendah dengan tingkat keselamatan yang tinggi. Namun dalam praktik operasional di fasilitas industri proses, berbagai faktor seperti degradasi material, kerusakan sistem insulasi, kesalahan operasi, atau kegagalan perangkat keselamatan dapat menyebabkan terjadinya gangguan pada sistem penyimpanan.

Identifikasi terhadap potensi kegagalan operasional sangat penting karena memungkinkan operator dan tim pemeliharaan melakukan tindakan pencegahan sebelum terjadi kerusakan yang lebih serius. Kegagalan operasional pada storage tank umumnya berkaitan dengan peningkatan tekanan tangki, degradasi insulasi, gangguan instrumentasi, atau kehilangan integritas mekanik peralatan.

10.1 Kegagalan Sistem Insulasi

Sistem insulasi memiliki peranan penting dalam menjaga kestabilan temperatur fluida yang disimpan di dalam tangki. Kerusakan pada sistem insulasi dapat menyebabkan peningkatan heat ingress, yaitu masuknya panas dari lingkungan menuju fluida di dalam tangki.

Beberapa penyebab umum kegagalan insulasi antara lain:

kerusakan pada aluminum cladding
penetrasi air atau kelembapan ke dalam insulasi
degradasi material insulasi akibat usia operasi.

Indikasi awal kegagalan insulasi biasanya dapat dikenali melalui:

terbentuknya es pada permukaan tangki
peningkatan temperatur permukaan tangki
peningkatan tekanan akibat penguapan cairan.

Apabila kerusakan insulasi tidak segera diperbaiki, sistem penyimpanan akan mengalami peningkatan kehilangan energi serta potensi gangguan operasional.

10.2 Peningkatan Heat Ingress

Heat ingress merupakan fenomena alami pada sistem penyimpanan fluida temperatur rendah. Namun apabila laju perpindahan panas meningkat secara signifikan, kondisi ini dapat menyebabkan peningkatan tekanan di dalam tangki.

Beberapa faktor yang dapat meningkatkan heat ingress antara lain:

kerusakan sistem insulasi
penurunan kualitas vacuum insulation pada tangki cryogenic
kondisi lingkungan dengan temperatur tinggi.

Pada storage tank liquid nitrogen, peningkatan heat ingress biasanya ditandai dengan peningkatan laju boil-off gas, sedangkan pada tangki liquid CO₂ kondisi ini dapat menyebabkan kenaikan tekanan yang lebih cepat.

10.3 Kegagalan Pressure Relief Valve

Pressure Relief Valve (PRV) merupakan komponen keselamatan utama yang berfungsi melindungi tangki dari kondisi overpressure. Apabila PRV mengalami kegagalan fungsi, tangki dapat mengalami tekanan berlebih yang berpotensi merusak struktur peralatan.

Kegagalan PRV dapat disebabkan oleh beberapa faktor, antara lain:

penumpukan kotoran pada valve seat
korosi pada komponen valve
kesalahan kalibrasi tekanan set point.

Untuk mencegah kondisi ini, PRV harus diuji secara berkala melalui proses bench testing serta inspeksi visual selama kegiatan pemeliharaan.

10.4 Kehilangan Vacuum pada Cryogenic Tank

Pada storage tank liquid nitrogen, sistem insulasi vakum memainkan peranan penting dalam mengurangi perpindahan panas. Apabila kondisi vakum pada ruang insulasi menurun, efektivitas insulasi akan berkurang secara signifikan.

Beberapa indikasi kehilangan vakum pada tangki cryogenic antara lain:

terbentuknya es pada permukaan outer shell
peningkatan temperatur pada permukaan tangki
peningkatan konsumsi nitrogen cair.

Apabila kondisi ini tidak segera ditangani, tangki akan mengalami peningkatan heat ingress yang dapat mempengaruhi stabilitas operasi.

10.5 Peningkatan Boil-Off Gas

Boil-off gas merupakan gas yang terbentuk akibat penguapan sebagian kecil cairan cryogenic di dalam tangki. Fenomena ini merupakan kondisi normal, namun peningkatan laju boil-off yang signifikan dapat mengindikasikan adanya gangguan pada sistem penyimpanan.

Peningkatan boil-off gas dapat disebabkan oleh:

kerusakan sistem insulasi
kehilangan vakum pada tangki cryogenic
peningkatan temperatur lingkungan.

Pemantauan laju boil-off gas menjadi salah satu indikator penting dalam menilai kondisi operasional storage tank cryogenic.

11. Praktik Terbaik untuk Keandalan Operasi

Keandalan storage tank untuk liquid CO₂ dan liquid nitrogen (LN₂) sangat dipengaruhi oleh integrasi antara desain yang tepat, pengoperasian yang disiplin, serta program pemeliharaan yang terstruktur. Dalam praktik industri proses, penerapan best practice engineering diperlukan untuk memastikan sistem penyimpanan dapat beroperasi secara aman, efisien, dan memiliki umur operasi yang panjang.

Pendekatan praktik terbaik umumnya mencakup monitoring parameter operasi secara kontinu, inspeksi peralatan secara berkala, pengujian perangkat keselamatan, serta penerapan metode manajemen risiko dalam kegiatan inspeksi dan pemeliharaan.

11.1 Monitoring Parameter Operasi Secara Real Time

Pemantauan kondisi operasi secara real time merupakan salah satu langkah penting dalam menjaga stabilitas sistem penyimpanan. Parameter utama yang harus dipantau secara kontinu meliputi:

tekanan tangki
level cairan
temperatur fluida
laju venting gas.

Pemantauan ini biasanya dilakukan melalui sistem kontrol seperti PLC atau Distributed Control System (DCS) yang memungkinkan operator untuk memonitor kondisi tangki secara terpusat.

Dengan adanya sistem monitoring yang baik, operator dapat mendeteksi perubahan parameter operasi sejak tahap awal sehingga tindakan korektif dapat segera dilakukan sebelum kondisi berkembang menjadi gangguan yang lebih serius.

11.2 Inspeksi Sistem Insulasi Secara Berkala

Kondisi insulasi tangki memiliki pengaruh besar terhadap efisiensi penyimpanan fluida temperatur rendah. Inspeksi berkala terhadap sistem insulasi diperlukan untuk memastikan tidak terjadi kerusakan yang dapat meningkatkan heat ingress.

Kegiatan inspeksi insulasi biasanya meliputi:

pemeriksaan kondisi aluminum cladding
pengecekan sambungan panel cladding
deteksi kelembapan pada sistem insulasi
identifikasi area yang mengalami kerusakan.

Apabila kerusakan insulasi terdeteksi sejak dini, perbaikan dapat dilakukan sebelum terjadi peningkatan tekanan tangki atau kehilangan energi yang signifikan.

11.3 Pengujian Perangkat Keselamatan

Perangkat keselamatan seperti pressure relief valve dan rupture disk merupakan komponen kritis yang melindungi tangki dari kondisi overpressure.

Pengujian perangkat keselamatan biasanya mencakup:

verifikasi tekanan set point relief valve
pemeriksaan kebocoran pada seat valve
inspeksi kondisi fisik valve.

Pengujian ini biasanya dilakukan secara periodik sesuai dengan prosedur internal perusahaan maupun rekomendasi standar industri seperti API Recommended Practice 576.

11.4 Penerapan Risk-Based Inspection

Banyak fasilitas industri modern menerapkan pendekatan Risk-Based Inspection (RBI) untuk mengoptimalkan kegiatan inspeksi dan pemeliharaan peralatan.

Metode ini mempertimbangkan dua faktor utama yaitu:

probabilitas kegagalan peralatan
konsekuensi kegagalan terhadap keselamatan dan operasi plant.

Pendekatan RBI memungkinkan tim pemeliharaan untuk:

memprioritaskan inspeksi pada area dengan risiko tertinggi
mengoptimalkan penggunaan sumber daya pemeliharaan
meningkatkan keandalan fasilitas secara keseluruhan.

Pendekatan ini biasanya mengacu pada pedoman yang diterbitkan oleh American Petroleum Institute API 580 dan API 581.

11.5 Penguatan Kompetensi Personel Operasi dan Pemeliharaan

Keandalan sistem penyimpanan tidak hanya bergantung pada desain dan peralatan, tetapi juga pada kompetensi personel yang mengoperasikan dan memelihara sistem tersebut.

Program pengembangan kompetensi biasanya meliputi:

pelatihan operasi storage tank cryogenic
pelatihan keselamatan proses
pelatihan inspeksi dan pemeliharaan peralatan.

Dengan meningkatkan kompetensi personel, potensi kesalahan operasi dapat diminimalkan sehingga keselamatan dan keandalan sistem penyimpanan dapat terjaga.

12. Kesimpulan

Storage tank untuk liquid CO₂ dan liquid nitrogen (LN₂) merupakan bagian penting dalam fasilitas industri proses yang membutuhkan suplai gas industri secara stabil dan berkelanjutan. Sistem penyimpanan ini dirancang untuk mempertahankan kondisi fluida pada temperatur rendah dengan mempertimbangkan aspek keselamatan, efisiensi energi, serta keandalan operasional.

Perancangan storage tank harus memperhatikan berbagai faktor teknis yang meliputi kekuatan mekanik tangki, pemilihan material konstruksi, sistem insulasi, serta perangkat keselamatan. Tangki liquid CO₂ umumnya dirancang sebagai pressure vessel dengan sistem insulasi eksternal seperti polyurethane foam, sedangkan tangki liquid nitrogen menggunakan konfigurasi cryogenic double wall tank dengan sistem insulasi vakum untuk meminimalkan perpindahan panas dari lingkungan.

Selain desain yang tepat, keberhasilan sistem penyimpanan juga sangat bergantung pada praktik operasional yang baik. Parameter penting seperti tekanan tangki, temperatur fluida, dan level cairan harus dipantau secara kontinu melalui sistem instrumentasi dan kontrol. Prosedur operasi yang disiplin, termasuk pengisian tangki, transfer fluida, serta pengendalian boil-off gas, sangat penting untuk menjaga stabilitas kondisi operasi.

Program pemeliharaan yang terstruktur juga berperan penting dalam menjaga integritas peralatan selama masa operasi. Kegiatan pemeliharaan meliputi inspeksi mekanikal tangki, pemeriksaan sistem insulasi, kalibrasi instrumentasi, serta pengujian perangkat keselamatan seperti pressure relief valve. Pendekatan pemeliharaan berbasis risiko seperti Risk-Based Inspection (RBI) dapat membantu mengoptimalkan kegiatan inspeksi dan meningkatkan keandalan sistem penyimpanan.

Dengan mengintegrasikan aspek desain, operasi, dan pemeliharaan, storage tank untuk liquid CO₂ dan liquid nitrogen dapat beroperasi secara aman dan andal dalam mendukung kebutuhan proses industri. Pendekatan rekayasa yang sistematis serta penerapan praktik terbaik dalam pengelolaan peralatan akan membantu meminimalkan risiko kegagalan serta memastikan kontinuitas operasi fasilitas industri proses dalam jangka panjang.

Catatan Penyusunan Artikel ini disusun sebagai materi edukasi dan referensi umum berdasarkan berbagai sumber pustaka, praktik lapangan, serta bantuan alat penulisan. Pembaca disarankan untuk melakukan verifikasi lanjutan dan penyesuaian sesuai dengan kondisi serta kebutuhan masing-masing sistem.
