1. Pendahuluan – Mengapa Bearing Sangat Kritis

Pada hampir semua rotating equipment, bearing berfungsi sebagai komponen utama yang menopang rotor atau shaft agar dapat berputar dengan stabil dan efisien. Tanpa bearing yang bekerja dengan baik, gesekan antara shaft dan housing akan meningkat drastis, menyebabkan panas, keausan cepat, dan pada akhirnya kegagalan peralatan.

Rotating equipment yang umum ditemukan di industri proses antara lain:

• centrifugal pump
• compressor
• electric motor
• fan dan blower
• gearbox

Pada peralatan tersebut, bearing berfungsi sebagai elemen yang memastikan rotor tetap berada pada posisi yang benar selama operasi.

✔ Fungsi Utama Bearing

Secara engineering, bearing memiliki beberapa fungsi utama:

1. Menopang beban (load support) Bearing menahan beban yang bekerja pada rotor, baik berupa:

   • radial load (tegak lurus terhadap shaft)
   • axial load atau thrust load (searah dengan shaft)

2. Mengurangi gesekan (friction reduction) Bearing mengubah kontak geser langsung antara logam menjadi:

   • rolling contact pada rolling bearing
   • fluid film lubrication pada journal bearing

3. Menjaga stabilitas rotor Bearing menjaga agar rotor tetap berada pada posisi yang stabil selama berputar sehingga tidak terjadi kontak dengan komponen lain seperti casing atau seal.

4. Menjaga clearance internal equipment Banyak rotating equipment memiliki clearance yang sangat kecil. Bearing memastikan posisi rotor tetap sesuai desain sehingga clearance internal tidak terganggu.

✔ Beban yang Bekerja pada Bearing

Secara sederhana, beban yang harus ditahan bearing dapat digambarkan sebagai berikut.

Pada rotating equipment biasanya terdapat kombinasi:

• Radial load berasal dari berat rotor, gaya hidrolik impeller, atau belt tension.

• Axial load (thrust) berasal dari gaya dorong fluida, terutama pada pompa dan kompresor.

Desain bearing harus mampu menahan kedua jenis beban ini selama operasi.

✔ Fakta di Lapangan

Dalam praktik maintenance rotating equipment, banyak kegagalan peralatan berawal dari masalah bearing. Beberapa indikasi yang sering ditemukan di lapangan antara lain:

• vibrasi meningkat
• temperatur bearing naik
• suara abnormal
• konsumsi daya meningkat
• trip proteksi mesin

Karena bearing merupakan komponen yang terus menerima beban selama operasi, kegagalan kecil pada bearing dapat berkembang menjadi kegagalan besar pada equipment.

✔ Pesan Utama

Bagi tim operasi dan maintenance, pemahaman mengenai bearing sangat penting karena:

Reliability rotating equipment sangat bergantung pada reliability bearing.

Dengan memahami jenis bearing, parameter operasinya, serta metode monitoring yang tepat, tim maintenance dapat mencegah banyak kegagalan sebelum berkembang menjadi shutdown atau kerusakan besar.

2. Jenis Bearing yang Umum di Industri

Pemahaman jenis bearing sangat penting bagi teknisi dan engineer karena setiap tipe memiliki mekanisme kerja, kemampuan beban, serta kebutuhan pelumasan yang berbeda. Dalam praktik rotating equipment di industri proses, secara umum bearing dapat dibagi menjadi dua kelompok utama:

1. Rolling Element Bearing
2. Journal / Sleeve Bearing (Fluid Film Bearing)

Perbedaan utama antara keduanya terletak pada cara mengurangi gesekan:

• Rolling bearing menggunakan elemen bergulir (ball atau roller).
• Journal bearing menggunakan lapisan film pelumas (oil film) untuk memisahkan logam.

2.1 Rolling Element Bearing

Rolling element bearing adalah tipe bearing yang paling banyak digunakan pada peralatan industri menengah hingga kecil. Bearing ini menggunakan ball atau roller yang bergulir di antara dua ring (inner race dan outer race).

Komponen utama rolling bearing:

• Inner race (terpasang pada shaft)
• Outer race (terpasang pada housing)
• Rolling element (ball atau roller)
• Cage (penahan rolling element)

Kontak antara rolling element dan raceway menghasilkan rolling friction yang jauh lebih kecil dibandingkan sliding friction.

✔ Jenis Rolling Bearing yang Umum

✔ Deep Groove Ball Bearing

Karakteristik:

• paling umum digunakan
• mampu menahan radial load
• dapat menahan axial load ringan
• cocok untuk kecepatan tinggi

Aplikasi umum:

• electric motor
• fan
• small pump

✔ Cylindrical Roller Bearing

Karakteristik:

• mampu menahan radial load besar
• kontak line contact (bukan point contact)
• tidak cocok untuk thrust load besar

Aplikasi umum:

• gearbox
• heavy-duty motor
• industrial machinery

✔ Angular Contact Bearing

Karakteristik:

• dirancang untuk menahan axial load tinggi
• biasanya dipasang berpasangan
• banyak digunakan pada pump shaft

Aplikasi umum:

• centrifugal pump
• compressor

✔ Tapered Roller Bearing

Karakteristik:

• mampu menahan radial dan axial load secara bersamaan
• cocok untuk beban kombinasi

Aplikasi umum:

• gearbox
• heavy machinery

✔ Contoh Aplikasi Rolling Bearing

2.2 Journal / Sleeve Bearing

Journal bearing, atau sering disebut sleeve bearing, bekerja dengan prinsip yang berbeda dari rolling bearing. Pada tipe ini tidak terdapat rolling element. Shaft berputar di dalam bearing dan dipisahkan oleh lapisan pelumas (oil film).

Prinsip ini dikenal sebagai hydrodynamic lubrication.

Ketika shaft mulai berputar, minyak pelumas akan membentuk oil wedge yang menghasilkan tekanan hidrodinamik sehingga shaft terangkat oleh lapisan minyak dan tidak bersentuhan langsung dengan bearing surface.

✔ Karakteristik Journal Bearing

Ciri utama journal bearing:

• tidak menggunakan rolling element
• menggunakan oil film sebagai pemisah logam
• cocok untuk high-speed rotating machinery
• mampu menahan beban besar

Namun, bearing jenis ini sangat bergantung pada sistem pelumasan yang stabil.

Jika pelumasan terganggu, kegagalan bearing dapat terjadi dengan cepat.

✔ Aplikasi Journal Bearing

Journal bearing biasanya digunakan pada equipment dengan daya besar dan kecepatan tinggi, misalnya:

• steam turbine
• centrifugal compressor
• generator besar
• heavy-duty pumps

Pada equipment tersebut, penggunaan rolling bearing tidak lagi efisien karena beban dan kecepatan yang terlalu tinggi.

✔ Ringkasan Perbedaan

Pemahaman terhadap jenis bearing ini sangat penting karena metode instalasi, pelumasan, monitoring, dan failure mechanism berbeda antara rolling bearing dan journal bearing.

3. Parameter Engineering yang Menentukan Umur Bearing

Umur bearing tidak hanya ditentukan oleh kualitas bearing itu sendiri, tetapi oleh kondisi operasi dan desain sistem tempat bearing bekerja. Dalam praktik rotating equipment, beberapa parameter engineering secara langsung mempengaruhi keausan, temperatur, dan stabilitas rotor.

Parameter tersebut berbeda antara rolling bearing dan journal bearing, karena mekanisme kerjanya tidak sama.

3.1 Parameter pada Rolling Bearing

Pada rolling bearing, umur bearing terutama ditentukan oleh beban kontak antara rolling element dan raceway. Beban ini menghasilkan tegangan kontak yang dapat menyebabkan fatigue pada material bearing.

✔ Load (Beban)

Rolling bearing biasanya menerima dua jenis beban utama:

• Radial load Beban yang bekerja tegak lurus terhadap sumbu shaft.

• Axial load (thrust load) Beban yang bekerja sejajar dengan sumbu shaft.

Jika beban terlalu besar, tegangan pada area kontak rolling element meningkat sehingga mempercepat fatigue pada raceway. Kerusakan yang paling sering muncul adalah spalling, yaitu terkelupasnya permukaan raceway akibat kelelahan material.

✔ Speed (Kecepatan Putaran)

Kecepatan putaran mempengaruhi:

• temperatur bearing
• kebutuhan pelumasan
• stabilitas rolling element

Pada kecepatan tinggi, gesekan dalam bearing meningkat sehingga menghasilkan panas. Jika pelumasan tidak memadai, temperatur dapat meningkat dengan cepat dan menyebabkan kerusakan bearing.

Setiap bearing memiliki maximum speed rating yang ditentukan oleh pabrikan.

✔ Internal Clearance

Internal clearance adalah jarak bebas antara elemen dalam bearing.

Clearance mempengaruhi:

• distribusi beban pada rolling element
• temperatur operasi
• tingkat vibrasi

Jika clearance terlalu kecil:

• gesekan meningkat
• temperatur naik

Jika clearance terlalu besar:

• rotor menjadi kurang stabil
• vibrasi meningkat

✔ Lubrication

Pelumas berfungsi membentuk lapisan film pelumas antara rolling element dan raceway.

Fungsi utama pelumasan:

• mengurangi gesekan
• mencegah kontak langsung logam
• membawa panas keluar dari bearing
• melindungi dari korosi

Jika lubrication gagal, maka akan terjadi:

• metal-to-metal contact
• wear cepat
• overheating
• spalling

Dalam praktik lapangan, kegagalan pelumasan merupakan salah satu penyebab paling umum kerusakan rolling bearing.

3.2 Parameter pada Journal / Sleeve Bearing

Pada journal bearing, prinsip kerjanya berbeda karena tidak terdapat rolling element. Shaft berputar di dalam bearing dan dipisahkan oleh lapisan pelumas (oil film).

Karena itu, parameter yang menentukan keandalan journal bearing berfokus pada stabilitas oil film.

Bearing Life Calculation

Umur rolling bearing secara teoritis dihitung menggunakan persamaan basic rating life (L10):

dimana:

• $L_{10}$ = umur bearing (juta revolusi)
• (C) = dynamic load rating (N)
• (P) = equivalent dynamic load (N)
• (p = 3) untuk ball bearing
• (p = 10/3) untuk roller bearing

Untuk konversi ke jam operasi:

dimana:

• (n) = rotational speed (RPM)

Persamaan ini menunjukkan bahwa kenaikan load kecil saja dapat menurunkan umur bearing secara signifikan karena hubungan berpangkat.

Equivalent Dynamic Load

Jika bearing menerima kombinasi radial dan axial load, maka beban efektif dihitung dengan:

dimana:

• (F_r) = radial load
• (F_a) = axial load
• (X,Y) = load factor tergantung tipe bearing

Load (P) ini digunakan dalam perhitungan bearing life.

Life Modification Factor

Persamaan L10 di atas adalah basic rating life. Dalam kondisi operasi nyata, umur bearing dipengaruhi oleh kualitas pelumasan, tingkat kontaminasi, dan kondisi operasi.

Modified bearing life dinyatakan dengan:

dimana:

• $L_{na}$ = modified rating life
• $a_1$ = reliability factor
• $a_{\mathrm{ISO}}$ = life modification factor
• $L_{10}$ = basic rating life

Nilai $a_{\mathrm{ISO}}$ dipengaruhi oleh:

• kualitas pelumasan
• tingkat kontaminasi
• viskositas pelumas
• kondisi operasi

Karena itu umur aktual bearing di lapangan sering lebih rendah dari nilai teoritis jika kondisi pelumasan dan kebersihan tidak terjaga.

Parameter utama yang mempengaruhi umur rolling bearing adalah sebagai berikut.

✔ Bearing Load

Load pada journal bearing menghasilkan tekanan pada lapisan oil film.

Jika beban terlalu tinggi:

• oil film menjadi terlalu tipis
• shaft dapat menyentuh permukaan bearing
• terjadi overheating dan kerusakan bearing

Bearing Pressure

Tekanan rata-rata pada journal bearing dapat diperkirakan dengan:

dimana:

• (W) = load pada bearing (N)
• (L) = panjang bearing (m)
• (D) = diameter shaft (m)

Nilai tekanan ini menentukan kemampuan oil film menopang shaft selama operasi.

Jika tekanan terlalu tinggi maka oil film menjadi sangat tipis dan berisiko terjadi metal-to-metal contact.

✔ Oil Film Thickness

Oil film harus cukup tebal untuk memisahkan dua permukaan logam.

Ketika shaft berputar, minyak pelumas membentuk oil wedge yang menghasilkan tekanan hidrodinamik. Tekanan ini mengangkat shaft sehingga tidak bersentuhan langsung dengan permukaan bearing.

Sommerfeld Number

Kondisi operasi journal bearing sering dianalisis menggunakan Sommerfeld number:

dimana:

• (\mu) = oil viscosity
• (N) = rotational speed
• (P_b) = bearing pressure
• (R) = shaft radius
• (C) = radial clearance

Parameter ini menggambarkan kecukupan hydrodynamic oil film terhadap kombinasi load, speed, dan viscosity.

Jika oil film terlalu tipis:

• terjadi kontak logam
• temperatur naik
• bearing rusak dalam waktu singkat

✔ Bearing Clearance

Clearance antara shaft dan bearing sangat menentukan kestabilan oil film.

Clearance Ratio

Clearance journal bearing biasanya dinyatakan sebagai rasio:

dimana:

• (C) = radial clearance
• (D) = shaft diameter

Nilai tipikal pada rotating equipment industri:

Clearance terlalu kecil meningkatkan temperatur operasi, sedangkan clearance terlalu besar dapat meningkatkan vibrasi rotor.

Clearance terlalu kecil:

• oil flow terbatas
• temperatur meningkat

Clearance terlalu besar:

• rotor tidak stabil
• vibrasi meningkat

Karena itu journal bearing memiliki toleransi clearance yang sangat ketat.

✔ Oil Supply dan Cleanliness

Journal bearing sangat bergantung pada sistem pelumasan yang stabil.

Parameter penting yang harus dijaga:

• oil pressure
• oil temperature
• oil cleanliness

Jika aliran pelumas terganggu atau minyak terkontaminasi, oil film dapat rusak sehingga menyebabkan kegagalan bearing dalam waktu singkat.

✔ Ringkasan Perbandingan Parameter

Pemahaman parameter engineering ini sangat penting bagi teknisi dan engineer karena sebagian besar masalah bearing di lapangan berasal dari ketidaksesuaian kondisi operasi terhadap parameter desain bearing.

4. Lifecycle Bearing dalam Rotating Equipment

✔ (Open Bowl / Bath Tub Curve)

Dalam reliability engineering, pola kegagalan equipment sering digambarkan menggunakan Open Bowl Curve atau Bath Tub Curve. Kurva ini menunjukkan bagaimana laju kegagalan (failure rate) suatu peralatan berubah terhadap waktu operasi.

Kurva tersebut berbentuk seperti mangkuk terbuka dan terdiri dari tiga fase utama:

1. Early Failure Period (Infant Mortality)
2. Useful Life Period (Normal Operation)
3. Wear-Out Period (End of Life)

Pemahaman terhadap tiga fase ini membantu tim maintenance menentukan strategi pemeliharaan yang tepat pada setiap tahap operasi equipment.

4.1 Early Failure Period

Fase ini terjadi pada awal masa operasi equipment, biasanya setelah instalasi atau commissioning.

Pada fase ini, tingkat kegagalan relatif tinggi karena berbagai faktor yang berkaitan dengan instalasi, assembly, atau kondisi awal operasi.

Beberapa penyebab umum pada fase ini antara lain:

• instalasi bearing yang tidak benar
• misalignment coupling
• kontaminasi pelumas
• assembly error
• komponen yang cacat dari pabrik

Masalah yang muncul pada fase ini sering disebut sebagai premature failure.

✔ Tindakan Penting pada Fase Early Failure

Untuk meminimalkan kegagalan pada fase ini, beberapa tindakan berikut sangat penting dilakukan:

• precision alignment menggunakan laser alignment
• oil flushing untuk membersihkan sistem pelumasan
• pengencangan baut sesuai torque specification
• pengambilan baseline vibration measurement
• inspeksi temperatur dan kebocoran

Langkah-langkah tersebut bertujuan memastikan equipment masuk ke fase operasi normal tanpa membawa masalah dari tahap instalasi.

4.2 Useful Life Period

Fase ini merupakan periode operasi normal dan biasanya merupakan bagian terpanjang dari umur equipment.

Karakteristik fase ini:

• wear rate rendah
• kondisi operasi stabil
• kegagalan relatif jarang terjadi

Pada fase ini fokus utama maintenance adalah mendeteksi gejala kerusakan sejak dini sebelum berkembang menjadi kegagalan besar.

✔ Strategi Maintenance pada Useful Life

Metode maintenance yang umum digunakan antara lain:

• Predictive Maintenance (PdM)
• vibration monitoring
• oil analysis
• thermography
• performance monitoring

Dengan metode ini, kerusakan bearing biasanya dapat terdeteksi lebih awal melalui perubahan:

• vibrasi
• temperatur
• kondisi pelumas

Sehingga tindakan korektif dapat dilakukan sebelum terjadi shutdown.

4.3 Wear-Out Period

Fase ini terjadi ketika equipment mendekati akhir umur desainnya.

Pada fase ini, laju keausan meningkat secara signifikan karena:

• fatigue material
• clearance yang semakin besar
• degradasi pelumas
• keausan komponen internal

Gejala yang sering muncul pada fase wear-out antara lain:

• vibrasi meningkat
• temperatur bearing naik
• noise atau suara abnormal
• penurunan performa equipment

✔ Tindakan pada Fase Wear-Out

Pada fase ini strategi maintenance biasanya berfokus pada:

• planned shutdown
• overhaul equipment
• penggantian bearing
• inspeksi rotor dan komponen internal

Tujuannya adalah menghindari catastrophic failure yang dapat menyebabkan downtime besar atau kerusakan equipment.

Ringkasan Lifecycle Bearing

Dengan memahami konsep Open Bowl Curve, tim maintenance dapat menyesuaikan strategi pemeliharaan sesuai dengan fase operasi equipment sehingga reliability rotating equipment dapat ditingkatkan secara signifikan.

5. Prinsip Utama Reliability Bearing

Pengalaman industri menunjukkan bahwa sebagian besar kegagalan bearing bukan disebabkan oleh umur desain yang habis, tetapi oleh kondisi operasi dan praktik maintenance yang tidak tepat.

Dalam praktik reliability rotating equipment, umur bearing sangat dipengaruhi oleh empat faktor utama:

Bearing reliability =

• Lubrication
• Cleanliness
• Alignment
• Correct installation

Keempat faktor ini secara langsung mempengaruhi:

• temperatur bearing
• distribusi beban
• stabilitas rotor
• keausan permukaan bearing

Jika salah satu faktor ini tidak dikontrol dengan baik, umur bearing dapat berkurang secara signifikan.

Lubrication

Pelumasan merupakan faktor paling penting dalam menjaga keandalan bearing.

Pelumas memiliki beberapa fungsi utama:

• mengurangi gesekan
• mencegah kontak langsung logam
• membawa panas keluar dari bearing
• melindungi permukaan dari korosi

Pada rolling bearing, pelumasan dapat menggunakan:

• grease lubrication
• oil lubrication

Pada journal bearing, pelumasan selalu menggunakan sistem oil lubrication karena oil film merupakan elemen utama yang memisahkan shaft dan bearing.

✔ Kesalahan Pelumasan yang Sering Terjadi

Di lapangan, beberapa kesalahan pelumasan yang sering ditemukan antara lain:

• grease terlalu banyak (over-greasing)
• penggunaan grease dengan spesifikasi yang tidak sesuai
• degradasi pelumas akibat temperatur tinggi
• interval pelumasan yang tidak tepat

Over-greasing dapat menyebabkan:

• peningkatan temperatur
• churn losses
• kerusakan seal

✔ Lubrication Film Parameter

Kondisi pelumasan dapat dijelaskan menggunakan film thickness ratio:

dimana:

• (h) = oil film thickness
• (\sigma) = combined surface roughness

Interpretasi kondisi pelumasan:

✔ Pengaruh Pelumasan terhadap Umur Bearing

Pelumasan yang buruk menurunkan nilai λ sehingga kontak asperity meningkat. Hal ini menyebabkan:

• peningkatan gesekan
• kenaikan temperatur
• penurunan fatigue life

Kondisi berikut sering mempercepat kegagalan bearing:

• grease dengan spesifikasi tidak sesuai
• viskositas oil terlalu rendah
• temperatur operasi terlalu tinggi
• interval relubrication tidak tepat

Penurunan nilai λ akibat viskositas rendah, temperatur tinggi, atau kontaminasi akan meningkatkan kontak logam dan mempercepat keausan bearing.

Cleanliness

Kontaminasi merupakan penyebab penting kegagalan bearing.

Sumber kontaminasi dapat berasal dari:

• debu
• partikel logam
• air
• residu dari proses produksi

Pengaruh Kontaminasi terhadap Umur Bearing

Partikel keras yang masuk ke dalam bearing dapat menyebabkan indentation pada raceway. Indentation ini menjadi titik konsentrasi tegangan yang memicu pitting dan kemudian berkembang menjadi spalling.

Dalam konteks life modification factor, kontaminasi akan menurunkan nilai $a_{\mathrm{ISO}}$ sehingga umur aktual bearing menjadi jauh lebih rendah dari nilai (L*10).

Pada journal bearing, kontaminasi dapat merusak oil film dan mempercepat keausan permukaan bearing.

Alignment

Alignment yang tidak tepat dapat menyebabkan distribusi beban pada bearing menjadi tidak merata.

Akibat misalignment antara lain:

• peningkatan vibrasi
• peningkatan temperatur
• keausan bearing yang tidak merata

Misalignment biasanya terjadi pada:

• coupling antara motor dan pump
• gearbox shaft
• instalasi equipment yang tidak presisi

Karena itu proses precision alignment sangat penting dilakukan selama instalasi maupun setelah maintenance.

Correct Installation

Instalasi bearing yang tidak benar dapat menyebabkan kerusakan sejak awal operasi equipment.

Kesalahan instalasi yang sering terjadi di lapangan antara lain:

• pemasangan bearing dengan hammer
• pemanasan bearing yang tidak terkontrol
• toleransi shaft atau housing yang tidak sesuai

Kesalahan instalasi dapat menyebabkan kerusakan seperti:

• brinelling
• false brinelling
• raceway deformation

Kerusakan tersebut sering tidak langsung terlihat, tetapi dapat memicu kegagalan bearing dalam waktu operasi yang relatif singkat.

Ringkasan Prinsip Reliability

Dalam banyak kasus di industri, kegagalan bearing dapat dicegah dengan memastikan bahwa empat faktor utama ini selalu dikontrol dengan baik selama instalasi, operasi, dan maintenance equipment.

6. Failure Mode Bearing yang Sering Terjadi

Kegagalan bearing biasanya tidak terjadi secara tiba-tiba. Dalam banyak kasus, kerusakan berkembang secara bertahap akibat beban, pelumasan yang buruk, kontaminasi, atau kesalahan instalasi.

Dengan memahami jenis kerusakan yang umum terjadi, teknisi dan engineer dapat lebih cepat mengidentifikasi akar masalah (root cause) sebelum kerusakan berkembang menjadi kegagalan yang lebih besar.

✔ Spalling (Fatigue Failure)

Spalling adalah kerusakan yang terjadi akibat fatigue material pada raceway. Kerusakan ini ditandai dengan terkelupasnya permukaan raceway atau rolling element.

Penyebab umum spalling:

• beban berlebih
• pelumasan tidak memadai
• kontaminasi partikel keras
• misalignment

Gejala yang muncul:

• vibrasi meningkat
• suara kasar pada bearing
• temperatur meningkat

Jika spalling sudah muncul, biasanya bearing harus segera diganti karena kerusakan akan terus berkembang.

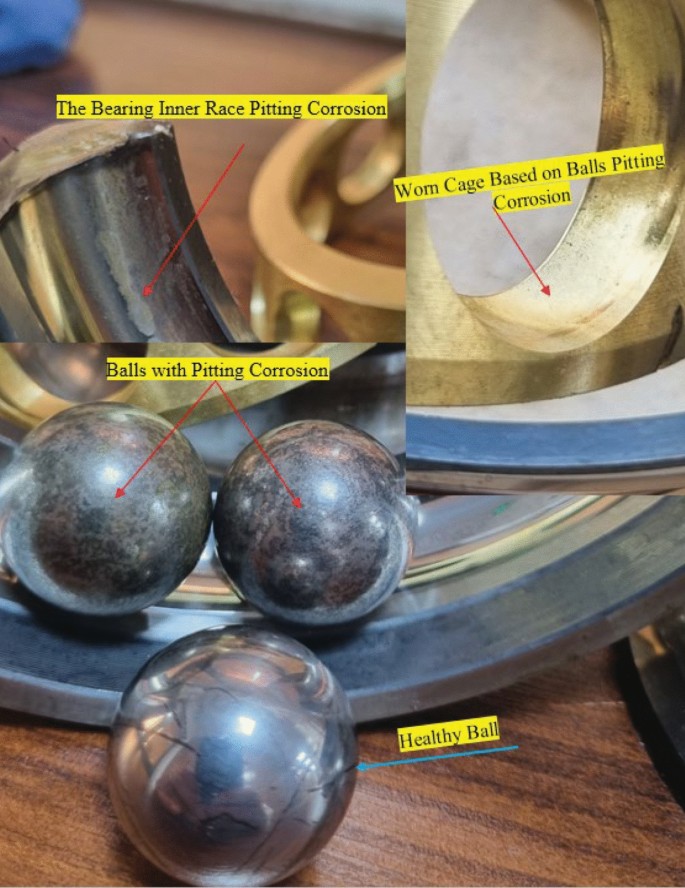

✔ Pitting

Pitting merupakan kerusakan berupa lubang kecil pada permukaan raceway.

Kerusakan ini biasanya merupakan tahap awal sebelum berkembang menjadi spalling.

Penyebab umum pitting:

• kontaminasi pelumas
• film pelumas terlalu tipis
• beban siklik yang tinggi

Dalam tahap awal, pitting sering terdeteksi melalui analisis vibrasi sebelum terlihat secara visual.

✔ Brinelling

Brinelling adalah kerusakan berupa indentasi permanen pada raceway.

Kerusakan ini biasanya terjadi akibat beban kejut (shock load) atau kesalahan saat instalasi.

Penyebab umum:

• pemasangan bearing menggunakan hammer
• beban statis berlebih
• vibrasi saat equipment tidak beroperasi

False brinelling juga dapat terjadi ketika equipment mengalami vibrasi kecil dalam waktu lama, misalnya selama transportasi atau standby.

✔ Overheating

Overheating terjadi ketika temperatur bearing meningkat melebihi batas normal operasi.

Kerusakan ini biasanya ditandai dengan perubahan warna pada permukaan logam, seperti warna biru atau coklat.

Penyebab overheating antara lain:

• pelumasan tidak memadai
• grease terlalu banyak
• misalignment
• clearance terlalu kecil

Jika temperatur terlalu tinggi, sifat mekanik material bearing dapat berubah sehingga mempercepat kegagalan.

✔ Cage Failure

Kerusakan cage terjadi ketika komponen yang menjaga posisi rolling element mengalami keausan atau patah.

Penyebab umum cage failure:

• pelumasan buruk
• kecepatan terlalu tinggi
• vibrasi berlebihan
• kontaminasi

Jika cage rusak, rolling element dapat bergerak tidak teratur dan menyebabkan kerusakan bearing yang sangat cepat.

✔ Indikasi Awal Kerusakan Bearing

Dalam praktik maintenance, beberapa gejala berikut sering menjadi indikasi awal kerusakan bearing:

• vibrasi meningkat
• temperatur bearing meningkat
• suara abnormal
• peningkatan konsumsi daya motor
• kontaminasi metal pada pelumas

Deteksi dini terhadap gejala tersebut sangat penting untuk mencegah unplanned shutdown pada rotating equipment.

7. Monitoring Praktis di Lapangan

Monitoring kondisi bearing merupakan bagian penting dari predictive maintenance (PdM). Tujuannya adalah mendeteksi perubahan kondisi bearing sejak dini sehingga tindakan korektif dapat dilakukan sebelum terjadi kegagalan.

Dalam praktik rotating equipment, terdapat beberapa parameter utama yang secara rutin dipantau untuk menilai kondisi bearing.

Temperature Monitoring

Temperatur bearing merupakan indikator yang sangat penting karena hampir semua masalah bearing akan menyebabkan kenaikan temperatur.

Pada kondisi operasi normal, temperatur bearing biasanya berada pada kisaran:

60 – 80°C

Kenaikan temperatur yang tidak normal dapat disebabkan oleh:

• pelumasan yang tidak memadai
• grease terlalu banyak
• misalignment
• beban berlebih
• clearance terlalu kecil

Thermography sering digunakan sebagai metode monitoring cepat karena dapat mendetksi area yang mengalami kenaikan temperatur tanpa harus menghentikan operasi equipment.

Vibration Monitoring

Analisis vibrasi merupakan metode paling efektif untuk mendeteksi kerusakan bearing secara dini.

Perubahan vibrasi dapat mengindikasikan berbagai kondisi seperti:

• bearing defect
• misalignment
• unbalance
• looseness pada komponen

Pada banyak rotating equipment, kenaikan vibrasi sering menjadi indikasi pertama adanya kerusakan bearing sebelum temperatur meningkat.

Monitoring vibrasi dapat dilakukan dengan:

• portable vibration analyzer
• online vibration monitoring system
• route-based inspection

✔ Bearing Defect Frequency

Kerusakan rolling bearing menghasilkan frekuensi khas pada spektrum vibrasi, antara lain:

• BPFO – Ball Pass Frequency Outer Race
• BPFI – Ball Pass Frequency Inner Race
• BSF – Ball Spin Frequency
• FTF – Fundamental Train Frequency

Frekuensi ini digunakan dalam vibration spectrum analysis untuk mendeteksi kerusakan bearing secara dini.

Lubrication Monitoring

Kondisi pelumas sangat mempengaruhi umur bearing.

Monitoring pelumas dapat dilakukan melalui:

• visual inspection
• oil analysis
• pemeriksaan grease condition

Parameter yang biasanya diperiksa pada oil analysis antara lain:

• kontaminasi partikel
• kandungan air
• perubahan viskositas
• kandungan logam (wear metal)

Kehadiran partikel logam pada pelumas sering menjadi indikasi bahwa proses keausan bearing telah terjadi.

Tujuan Monitoring Bearing

Monitoring kondisi bearing bertujuan untuk:

• mendeteksi kerusakan sejak dini
• mencegah unplanned shutdown
• merencanakan maintenance secara terjadwal
• meningkatkan reliability equipment

Dengan monitoring yang konsisten, banyak kegagalan bearing dapat diidentifikasi sebelum berkembang menjadi kerusakan serius pada rotating equipment.

8. Monitoring Rolling Bearing vs Journal Bearing

Metode monitoring kondisi bearing berbeda antara rolling bearing dan journal bearing. Perbedaan ini disebabkan oleh mekanisme kerja kedua tipe bearing tersebut.

Pada rolling bearing, kerusakan biasanya berkaitan dengan defect pada raceway atau rolling element, sehingga analisis vibrasi sangat efektif untuk mendeteksinya.

Sebaliknya pada journal bearing, kegagalan lebih sering berkaitan dengan instabilitas rotor atau kegagalan oil film, sehingga kondisi pelumas dan temperatur menjadi parameter yang sangat penting.

Monitoring Rolling Bearing

Rolling bearing biasanya dimonitor menggunakan analisis vibrasi.

Kerusakan pada rolling bearing menghasilkan pola vibrasi yang khas yang dikenal sebagai bearing defect frequency.

Jenis defect yang dapat dideteksi melalui analisis vibrasi antara lain:

• inner race defect
• outer race defect
• rolling element defect
• cage defect

Karena karakteristik tersebut, vibration monitoring merupakan metode paling efektif untuk mendeteksi kerusakan rolling bearing secara dini.

Monitoring Journal Bearing

Pada journal bearing, kegagalan biasanya berkaitan dengan kondisi oil film dan stabilitas rotor.

Parameter yang biasanya dimonitor pada journal bearing antara lain:

• oil pressure
• oil temperature
• oil cleanliness
• bearing metal temperature

Oil analysis sangat penting karena kontaminasi atau degradasi pelumas dapat merusak oil film yang menopang rotor.

Perbandingan Monitoring

Perbedaan metode monitoring antara kedua jenis bearing dapat diringkas sebagai berikut.

Tujuan Monitoring yang Berbeda

Tujuan utama monitoring pada masing-masing tipe bearing adalah:

Rolling Bearing

• mendeteksi defect pada rolling element
• memantau kondisi raceway
• mengidentifikasi kerusakan mekanis sejak dini

Journal Bearing

• menjaga stabilitas oil film
• memonitor kondisi sistem pelumasan
• memastikan rotor tetap stabil selama operasi

Dengan memahami perbedaan ini, tim maintenance dapat memilih metode condition monitoring yang paling efektif untuk setiap jenis bearing pada rotating equipment.

9. Rule of Thumb untuk Tim Lapangan

Dalam praktik maintenance rotating equipment, teknisi dan engineer sering membutuhkan indikator sederhana untuk mendeteksi masalah bearing dengan cepat. Beberapa aturan praktis berikut dapat digunakan sebagai panduan awal sebelum dilakukan analisis lebih lanjut.

Rule of thumb ini tidak menggantikan analisis detail, tetapi sangat membantu dalam deteksi dini masalah bearing di lapangan.

Perubahan Temperatur Bearing

Jika temperatur bearing naik secara signifikan dari kondisi normal, hal ini sering menjadi indikasi adanya masalah.

Sebagai panduan umum:

• temperatur normal bearing biasanya 60 – 80°C

Jika:

temperatur naik lebih dari 15°C dari kondisi normal

maka perlu dilakukan investigasi.

Kemungkinan penyebabnya antara lain:

• pelumasan tidak memadai
• grease terlalu banyak
• misalignment
• beban berlebih
• clearance terlalu kecil

Kenaikan Vibrasi

Vibrasi yang meningkat sering menjadi indikasi paling awal adanya kerusakan pada rotating equipment.

Jika:

vibrasi meningkat secara signifikan dibandingkan baseline

maka perlu diperiksa kemungkinan:

• kerusakan bearing
• misalignment
• rotor unbalance
• looseness pada komponen

Dalam banyak kasus, kerusakan bearing dapat terdeteksi melalui vibrasi sebelum temperatur meningkat.

Perubahan Kondisi Grease

Grease pada bearing juga memberikan indikasi kondisi internal bearing.

Beberapa perubahan yang perlu diperhatikan:

• warna grease menjadi lebih gelap
• grease menjadi kering atau mengeras
• muncul partikel logam

Perubahan tersebut biasanya menunjukkan adanya:

• overheating
• kontaminasi
• proses keausan bearing

Kondisi Oil pada Journal Bearing

Pada journal bearing, kondisi oil sangat menentukan stabilitas oil film.

Hal-hal yang perlu diperhatikan:

• oil terlihat keruh
• adanya partikel logam
• perubahan viskositas

Jika oil terlihat mengandung partikel metal, hal ini sering menjadi indikasi adanya keausan internal pada bearing atau komponen lain.

Pentingnya Baseline Data

Rule of thumb di atas hanya efektif jika tersedia baseline data dari kondisi normal equipment.

Baseline biasanya diperoleh dari:

• vibration baseline setelah commissioning
• temperatur normal saat operasi stabil
• hasil oil analysis awal

Dengan membandingkan kondisi saat ini dengan baseline, perubahan kecil pada kondisi equipment dapat terdeteksi lebih cepat.

Dengan menggunakan rule praktis ini, teknisi di lapangan dapat lebih cepat mengenali gejala awal kerusakan bearing dan melakukan tindakan sebelum masalah berkembang menjadi unplanned shutdown.

10. Ringkasan Praktis

Bagian ini merangkum poin-poin penting yang perlu diingat oleh teknisi, engineer, dan supervisor dalam mengelola bearing pada rotating equipment.

Mengapa Bearing Bisa Gagal Lebih Cepat dari Umur Hitung

Umur teoritis bearing dihitung menggunakan persamaan L10 life yang berbasis pada load. Namun umur aktual di lapangan dipengaruhi oleh kondisi operasi seperti:

• kualitas pelumasan
• kontaminasi
• alignment
• instalasi

Karena itu umur aktual bearing sering lebih rendah dari nilai perhitungan teoritis.

Walaupun bearing merupakan komponen yang relatif kecil dibandingkan keseluruhan mesin, perannya sangat penting dalam menjaga stabilitas rotor dan kontinuitas operasi equipment.

Empat Faktor yang Paling Menentukan Umur Bearing

Dalam praktik industri, sebagian besar kegagalan bearing dapat ditelusuri pada empat faktor utama berikut:

1. Lubrication yang benar Pelumas harus memiliki spesifikasi yang sesuai, jumlah yang tepat, dan kondisi yang baik.

2. Cleanliness (kebersihan sistem) Kontaminasi partikel, debu, atau air dapat mempercepat keausan bearing.

3. Alignment yang tepat Misalignment menyebabkan distribusi beban tidak merata dan meningkatkan vibrasi.

4. Instalasi yang benar Kesalahan saat pemasangan bearing dapat menyebabkan kerusakan sejak awal operasi.

Jika empat faktor ini dikontrol dengan baik, sebagian besar masalah bearing dapat dicegah.

Hal yang Harus Dipahami oleh Tim Lapangan

Teknisi dan engineer perlu memahami beberapa hal dasar berikut:

• jenis bearing yang digunakan pada equipment
• prinsip kerja bearing tersebut
• parameter operasi yang mempengaruhi umur bearing
• metode monitoring kondisi bearing

Pemahaman ini membantu tim maintenance melakukan diagnosis yang lebih cepat dan akurat ketika muncul indikasi masalah pada equipment.

Pentingnya Monitoring Kondisi

Monitoring kondisi bearing secara rutin sangat penting untuk mencegah kegagalan mendadak.

Parameter yang biasanya dipantau antara lain:

• temperatur bearing
• vibrasi
• kondisi pelumas

Dengan memanfaatkan metode condition monitoring, banyak kerusakan bearing dapat terdeteksi pada tahap awal sehingga tindakan maintenance dapat direncanakan dengan lebih baik.

Hubungan dengan Lifecycle Equipment

Konsep Open Bowl / Bath Tub Curve membantu tim maintenance memahami bahwa kegagalan bearing dapat terjadi pada berbagai fase lifecycle equipment:

• fase awal operasi (early failure)
• fase operasi normal (useful life)
• fase akhir umur equipment (wear-out)

Setiap fase membutuhkan pendekatan maintenance yang berbeda agar reliability equipment tetap terjaga.

Pesan Utama

Secara praktis, prinsip yang perlu diingat oleh tim lapangan adalah:

Sebagian besar kegagalan bearing bukan disebabkan oleh kualitas bearing, tetapi oleh kondisi operasi dan praktik maintenance yang tidak tepat.

Dengan menjaga pelumasan, kebersihan, alignment, dan instalasi yang benar, umur bearing dapat diperpanjang secara signifikan dan reliability rotating equipment dapat meningkat.

11. Penutup

Bearing merupakan salah satu komponen paling penting dalam rotating equipment karena berfungsi menopang rotor dan menjaga stabilitas putaran selama operasi. Walaupun ukurannya relatif kecil dibandingkan komponen lain seperti impeller, rotor, atau casing, kegagalan bearing dapat menyebabkan trip equipment, kerusakan mesin, bahkan shutdown proses.

Melalui pembahasan pada artikel ini, beberapa prinsip utama dapat disimpulkan.

✔ Pemahaman Jenis Bearing Sangat Penting

Dalam industri proses terdapat dua tipe bearing yang paling umum digunakan:

• Rolling element bearing
• Journal / sleeve bearing

Kedua tipe bearing ini memiliki prinsip kerja, parameter operasi, serta metode monitoring yang berbeda. Oleh karena itu teknisi dan engineer perlu memahami karakteristik masing-masing tipe bearing agar dapat melakukan instalasi, pelumasan, dan monitoring dengan benar.

✔ Parameter Operasi Menentukan Umur Bearing

Umur bearing sangat dipengaruhi oleh beberapa parameter engineering utama, antara lain:

• beban yang bekerja pada bearing
• kecepatan putaran
• clearance internal
• kondisi pelumasan

Ketidaksesuaian antara kondisi operasi dan parameter desain bearing dapat mempercepat proses keausan dan menyebabkan kegagalan lebih cepat dari yang seharusnya.

✔ Pentingnya Lifecycle Maintenance

Konsep Open Bowl / Bath Tub Curve menunjukkan bahwa kegagalan equipment dapat terjadi pada tiga fase utama:

• Early Failure Period
• Useful Life Period
• Wear-Out Period

Dengan memahami fase lifecycle ini, tim maintenance dapat menerapkan strategi pemeliharaan yang sesuai pada setiap tahap operasi equipment.

✔ Prinsip Reliability Bearing

Dalam praktik industri, sebagian besar kegagalan bearing berkaitan dengan empat faktor utama:

• pelumasan yang tidak tepat
• kontaminasi
• misalignment
• kesalahan instalasi

Jika empat faktor ini dikontrol dengan baik, sebagian besar kegagalan bearing dapat dicegah.

✔ Peran Monitoring Kondisi

Monitoring kondisi seperti:

• temperatur
• vibrasi
• kondisi pelumas

memungkinkan tim maintenance mendeteksi kerusakan bearing pada tahap awal. Dengan pendekatan condition monitoring dan predictive maintenance, tindakan perbaikan dapat direncanakan sebelum terjadi kegagalan yang lebih besar.

✔ Penutup Akhir

Pemahaman yang baik mengenai jenis bearing, parameter operasi, lifecycle equipment, serta prinsip reliability akan membantu teknisi, engineer, dan supervisor dalam meningkatkan keandalan rotating equipment.

Dengan praktik instalasi yang benar, pelumasan yang tepat, serta monitoring kondisi yang konsisten, bearing dapat mencapai umur operasi yang optimal dan mendukung keberlangsungan operasi plant secara aman dan efisien.
