Reliability Improvement of Cooling Tower Blower Belt Drive Systems

Reliability Improvement of Cooling Tower Blower Belt Drive Systems
1. Executive Summary
2. Cooling Tower Blower Drive System
3. Operational Problem Description
4. Physical Mechanism of V-Belt Power Transmission
5. Environmental Impact of Cooling Tower Operation
6. Mechanical Design Factors Influencing Slip
7. Root Cause Analysis Framework
8. Engineering Improvement Options
9. Engineering Decision Matrix
10. Recommended Engineering Strategy
11. Key Engineering Lessons
12. Conclusion

1. Executive Summary

Cooling tower blower merupakan komponen penting dalam sistem Cooling Water System (CWS) karena berfungsi menjaga aliran udara yang diperlukan untuk proses pelepasan panas melalui evaporative cooling. Pada banyak instalasi industri, blower digerakkan menggunakan V-belt drive karena konfigurasi ini sederhana, ekonomis, serta mudah dalam perawatan rutin. Namun dalam lingkungan operasi cooling tower, sistem transmisi ini sering mengalami penurunan reliability akibat paparan kondisi lingkungan yang tidak ideal.

Lingkungan operasi cooling tower ditandai oleh kelembaban tinggi, plume, drift water, dan paparan chemical water treatment. Ketika droplet air atau kabut cooling tower mengenai pulley dan V-belt, koefisien gesek antara permukaan belt dan pulley dapat menurun secara signifikan. Karena transmisi daya V-belt sepenuhnya bergantung pada gaya gesek, penurunan koefisien gesek ini menyebabkan berkurangnya kemampuan belt untuk mentransmisikan torsi. Kondisi tersebut sering memicu belt slip, peningkatan temperatur belt, glazing pada permukaan belt, serta kegagalan belt dalam waktu relatif singkat.

Di banyak fasilitas industri, gejala ini muncul dalam bentuk frekuensi penggantian belt yang tinggi, sering kali hanya dalam interval beberapa bulan. Selain meningkatkan biaya perawatan, kondisi ini juga menimbulkan risiko downtime pada sistem pendinginan yang berpotensi mempengaruhi stabilitas operasi unit proses. Dalam banyak kasus, tindakan perbaikan sering terbatas pada penggantian belt tanpa mengevaluasi faktor desain sistem transmisi maupun pengaruh lingkungan operasi terhadap performa belt.

Dokumen ini menyajikan pendekatan engineering yang sistematis untuk memahami dan memperbaiki masalah tersebut. Analisis dimulai dengan penjelasan mekanisme fisika transmisi daya pada V-belt serta bagaimana kondisi lingkungan cooling tower mempengaruhi mekanisme tersebut. Selanjutnya dibahas faktor desain mekanikal seperti wrap angle, center distance, kondisi pulley, dan alignment yang dapat memperburuk kecenderungan slip pada sistem belt drive.

Berdasarkan analisis tersebut, dokumen ini mengembangkan kerangka diagnosis akar masalah (Root Cause Analysis) yang dapat digunakan oleh engineer untuk mengevaluasi kondisi aktual sistem blower di lapangan. Dari hasil diagnosis tersebut kemudian disusun beberapa opsi peningkatan sistem, mulai dari perbaikan proteksi lingkungan hingga peningkatan desain sistem drive.

Tujuan utama dokumen ini adalah menyediakan referensi teknis terpadu yang dapat digunakan oleh engineer sebagai panduan dalam melakukan perbaikan sistem V-belt pada blower cooling tower. Selain itu, kerangka evaluasi yang disajikan juga dapat membantu manajemen dalam mempertimbangkan keputusan teknis maupun investasi yang berkaitan dengan peningkatan reliability sistem transmisi pada fasilitas cooling tower.

2. Cooling Tower Blower Drive System

Cooling tower blower berfungsi menghasilkan aliran udara yang diperlukan untuk proses evaporative cooling. Udara yang ditarik melalui media cooling tower memungkinkan terjadinya kontak antara air panas dan udara sehingga sebagian air menguap dan melepaskan panas dari sistem pendinginan.

Pada banyak fasilitas industri seperti power plant, refinery, dan petrochemical plant, blower cooling tower digerakkan menggunakan konfigurasi transmisi berikut:

Motor → V-belt → Gearbox → Fan

Konfigurasi ini dikenal sebagai belt-driven induced draft fan system.

2.1 Fungsi Sistem Drive

Sistem drive pada cooling tower blower memiliki beberapa fungsi utama:

Mentransmisikan daya dari motor ke fan Motor listrik menghasilkan energi mekanik yang kemudian disalurkan melalui sistem transmisi.
Menyesuaikan kecepatan putaran fan Gearbox digunakan untuk menurunkan atau menyesuaikan kecepatan putaran motor agar sesuai dengan kebutuhan fan.
Memberikan fleksibilitas dalam desain sistem Belt drive memungkinkan variasi rasio putaran melalui perubahan diameter pulley tanpa modifikasi besar pada motor atau fan.

Konfigurasi ini memberikan keseimbangan antara biaya instalasi, kemudahan perawatan, dan fleksibilitas operasi.

2.2 Komponen Utama Sistem Transmisi

Sistem drive blower cooling tower umumnya terdiri dari beberapa komponen utama berikut.

✔ Motor Listrik

Motor listrik berfungsi sebagai sumber energi mekanik. Motor biasanya dipilih dengan karakteristik:

continuous duty operation
kemampuan start-up untuk beban fan
margin daya terhadap beban operasi

Motor biasanya terpasang pada base frame yang memungkinkan penyesuaian posisi untuk pengaturan tension belt.

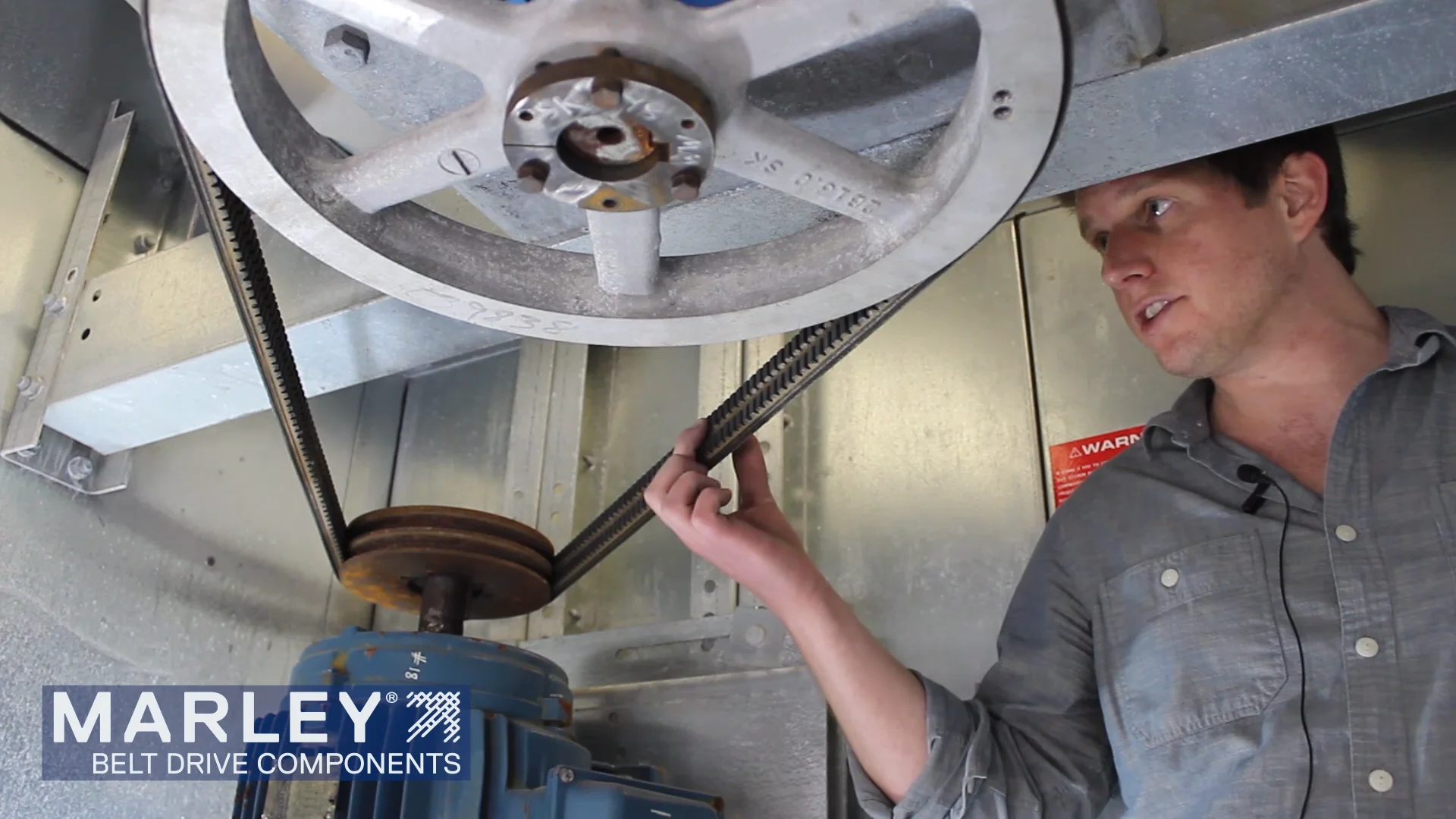

✔ V-Belt Drive

V-belt merupakan elemen transmisi yang menghubungkan pulley motor dengan pulley gearbox. Sistem ini mentransmisikan daya melalui gaya gesek antara belt dan permukaan pulley.

Keunggulan penggunaan V-belt meliputi:

instalasi sederhana
kemampuan meredam shock load
kemudahan penggantian komponen
biaya relatif rendah

Namun sistem ini juga memiliki keterbatasan karena performanya sangat bergantung pada:

kondisi permukaan pulley
tension belt
sudut kontak (wrap angle)
kondisi lingkungan operasi

✔ Pulley

Pulley berfungsi sebagai elemen kontak antara belt dan poros penggerak.

Diameter pulley menentukan:

rasio putaran antara motor dan gearbox
kecepatan belt
sudut kontak belt

Kondisi groove pulley yang aus dapat mengurangi kemampuan belt untuk mentransmisikan torsi secara efektif.

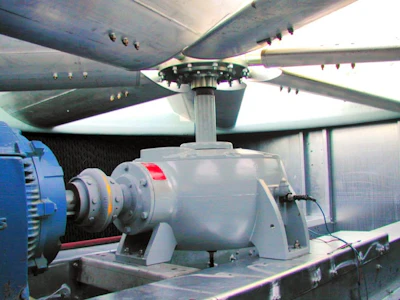

✔ Gearbox

Gearbox digunakan untuk menyesuaikan kecepatan putaran sebelum tenaga diteruskan ke fan. Pada cooling tower blower biasanya digunakan right-angle gearbox yang mengubah arah putaran dari horizontal menjadi vertikal menuju poros fan.

Gearbox ini harus dirancang untuk:

beban torsi fan
operasi kontinyu
kondisi lingkungan outdoor

✔ Fan Shaft dan Fan

Energi mekanik dari gearbox akhirnya diteruskan ke fan shaft yang menggerakkan impeller fan. Fan menghasilkan aliran udara yang mengalir melalui media cooling tower untuk mendukung proses pelepasan panas.

2.3 Karakteristik Operasi Cooling Tower Drive

Berbeda dengan sistem belt drive pada mesin industri indoor, sistem drive pada cooling tower beroperasi pada lingkungan yang lebih agresif. Beberapa karakteristik lingkungan tersebut antara lain:

kelembaban tinggi
paparan plume dan drift water
temperatur lingkungan fluktuatif
paparan chemical dari water treatment

Kondisi ini membuat sistem transmisi belt bekerja pada lingkungan yang jauh lebih menantang dibandingkan aplikasi mekanikal pada peralatan proses lainnya.

2.4 Implikasi terhadap Reliability Sistem

Karena V-belt mentransmisikan daya melalui mekanisme friction transmission, performa sistem ini sangat sensitif terhadap perubahan kondisi permukaan belt dan pulley.

Pada lingkungan cooling tower, paparan moisture dan chemical dapat mempengaruhi:

koefisien gesek belt–pulley
temperatur operasi belt
kondisi material belt

Jika faktor-faktor ini tidak dikendalikan, sistem drive dapat mengalami penurunan kemampuan transmisi torsi yang akhirnya memicu fenomena belt slip.

Fenomena inilah yang menjadi salah satu penyebab utama penurunan reliability blower cooling tower, yang akan dibahas lebih lanjut pada bagian berikutnya mengenai Operational Problem Description.

3. Operational Problem Description

Pada operasi cooling tower blower dengan sistem V-belt drive, masalah yang paling sering dilaporkan oleh tim operasi dan maintenance adalah penurunan umur belt secara signifikan serta terjadinya slip pada saat operasi normal. Gejala ini biasanya muncul secara bertahap dan menjadi indikasi bahwa sistem transmisi tidak lagi bekerja dalam kondisi mekanis yang stabil.

Dalam praktik lapangan, indikasi awal biasanya terlihat dari perubahan kondisi fisik belt dan pulley. Belt dapat menunjukkan tanda glazing pada permukaan kontak, yaitu permukaan belt menjadi mengkilap akibat panas dan gesekan berlebih. Kondisi ini biasanya disertai dengan peningkatan temperatur belt, yang dapat dirasakan saat inspeksi atau terdeteksi melalui pengamatan visual selama operasi.

Gejala lain yang sering ditemukan adalah penurunan kemampuan transmisi torsi. Hal ini biasanya terlihat ketika blower mengalami penurunan performa walaupun motor tetap beroperasi pada kondisi normal. Pada beberapa kasus, operator juga melaporkan adanya bunyi slip atau squeal yang muncul ketika sistem mengalami perubahan beban atau saat start-up.

Secara operasional, masalah ini sering tercermin pada interval penggantian belt yang jauh lebih pendek dari yang diharapkan. Pada sistem blower cooling tower yang bekerja stabil, belt biasanya dapat bertahan dalam periode operasi yang relatif panjang. Namun pada kondisi bermasalah, interval penggantian dapat turun menjadi beberapa bulan saja. Kondisi ini menyebabkan:

peningkatan frekuensi shutdown maintenance
peningkatan konsumsi spare part
peningkatan jam kerja maintenance
potensi gangguan pada sistem pendinginan proses

Selain itu, slip yang terjadi secara terus-menerus juga dapat mempercepat keausan pada groove pulley. Ketika groove pulley mulai aus, kemampuan pulley untuk mempertahankan posisi belt akan berkurang. Hal ini memperburuk kondisi slip dan menciptakan siklus kerusakan yang berulang.

Masalah operasional ini sering kali ditangani dengan pendekatan penggantian belt secara periodik tanpa melakukan evaluasi menyeluruh terhadap kondisi sistem transmisi maupun lingkungan operasi. Pendekatan tersebut dapat mengatasi gejala sementara, tetapi tidak menyelesaikan penyebab utama yang membuat belt mengalami kegagalan dini.

Oleh karena itu, untuk memahami masalah ini secara lebih mendasar, perlu dilakukan analisis terhadap mekanisme fisika transmisi daya pada V-belt. Analisis tersebut akan menjelaskan mengapa perubahan kondisi lingkungan dan desain sistem dapat secara langsung mempengaruhi kemampuan belt dalam mentransmisikan torsi pada blower cooling tower.

4. Physical Mechanism of V-Belt Power Transmission

Sistem V-belt drive mentransmisikan daya melalui mekanisme friction transmission antara permukaan belt dan groove pulley. Tidak seperti sistem gear atau timing belt yang menggunakan kontak geometris antar gigi, kemampuan transmisi V-belt sepenuhnya bergantung pada gaya gesek yang dihasilkan oleh tegangan belt dan sudut kontak terhadap pulley.

4.1 Tegangan Belt dan Transmisi Torsi

Dalam sistem belt drive terdapat dua kondisi tegangan utama:

Tight side tension (T₁)
Slack side tension (T₂)

Ketika pulley motor berputar, belt pada sisi tight mengalami tegangan lebih tinggi dibandingkan sisi slack. Perbedaan tegangan inilah yang memungkinkan belt mentransmisikan daya dari pulley penggerak ke pulley yang digerakkan.

Hubungan dasar transmisi daya dapat dituliskan secara konseptual sebagai:

Power ∝ (T1 − T2)

Semakin besar perbedaan antara tegangan sisi tight dan slack, semakin besar kemampuan sistem untuk mentransmisikan torsi.

Namun perbedaan tegangan tersebut hanya dapat dipertahankan jika gaya gesek antara belt dan pulley cukup besar untuk mencegah slip.

4.2 Peran Koefisien Gesek

Gaya gesek antara belt dan pulley dipengaruhi oleh koefisien gesek (μ) dari material yang bersentuhan. Nilai ini dipengaruhi oleh beberapa faktor:

material belt
kondisi permukaan pulley
temperatur operasi
kondisi lingkungan (kering atau basah)

Pada kondisi kering, koefisien gesek relatif stabil sehingga belt mampu mempertahankan perbedaan tegangan yang diperlukan untuk mentransmisikan daya.

Namun ketika permukaan pulley menjadi basah atau terkontaminasi, koefisien gesek dapat menurun. Penurunan ini mengurangi kemampuan belt untuk mempertahankan tegangan diferensial yang diperlukan, sehingga sistem mulai mengalami relative sliding antara belt dan pulley.

Fenomena inilah yang dikenal sebagai belt slip.

4.3 Pengaruh Wrap Angle

Selain koefisien gesek, faktor lain yang menentukan kemampuan transmisi adalah wrap angle, yaitu sudut kontak antara belt dan pulley.

Wrap angle menentukan panjang area kontak antara belt dan pulley. Semakin besar sudut kontak, semakin besar pula area gesek yang tersedia untuk mentransmisikan daya.

Pada banyak desain belt drive, wrap angle biasanya berada pada kisaran:

160° – 180°

Jika sudut ini terlalu kecil, belt memiliki area kontak yang lebih sedikit sehingga lebih mudah kehilangan traction ketika terjadi perubahan kondisi operasi.

4.4 Hubungan Antara Friction, Wrap Angle, dan Slip

Kemampuan belt untuk mempertahankan perbedaan tegangan antara sisi tight dan slack merupakan hasil interaksi antara:

koefisien gesek
wrap angle
tegangan awal belt

Jika salah satu faktor tersebut menurun, sistem kehilangan kemampuan untuk mempertahankan gaya gesek yang diperlukan. Ketika kondisi tersebut terjadi, belt mulai mengalami micro-slip, yaitu pergeseran kecil antara belt dan pulley.

Jika micro-slip terus berlanjut, fenomena ini berkembang menjadi slip penuh, yang ditandai oleh:

kenaikan temperatur belt
glazing pada permukaan belt
penurunan efisiensi transmisi daya

4.5 Implikasi pada Sistem Cooling Tower

Pada aplikasi blower cooling tower, kondisi lingkungan sering menyebabkan penurunan koefisien gesek karena adanya paparan air dan moisture dari plume cooling tower.

Ketika hal ini terjadi, sistem belt drive menjadi lebih rentan terhadap slip, terutama jika desain drive memiliki:

wrap angle yang terbatas
tension belt yang tidak optimal
kondisi pulley yang sudah aus

Oleh karena itu, pemahaman terhadap mekanisme fisika ini menjadi dasar penting untuk menjelaskan mengapa sistem V-belt pada blower cooling tower dapat mengalami penurunan reliability dalam lingkungan operasi yang lembab.

5. Environmental Impact of Cooling Tower Operation

Sistem blower pada cooling tower beroperasi dalam lingkungan yang secara alami memiliki kelembaban tinggi dan paparan air yang terus-menerus. Kondisi ini merupakan karakteristik dasar dari proses evaporative cooling, di mana air panas didinginkan melalui kontak langsung dengan aliran udara. Akibatnya, area sekitar fan dan sistem drive sering terpapar plume, drift water, dan aerosol air yang terbawa aliran udara keluar dari cooling tower.

5.1 Cooling Tower Plume dan Drift Water

Selama operasi cooling tower, sebagian kecil air terbawa oleh aliran udara keluar dari tower. Fenomena ini dikenal sebagai drift water. Walaupun cooling tower modern biasanya dilengkapi dengan drift eliminator, sebagian droplet tetap dapat terbawa oleh aliran udara terutama ketika:

kecepatan udara tinggi
kondisi angin berubah
distribusi air dalam tower tidak merata

Droplet air ini dapat jatuh kembali ke area sekitar tower dan mengenai berbagai peralatan mekanikal yang berada di dekatnya, termasuk sistem drive blower.

Plume yang terlihat di atas cooling tower umumnya terdiri dari uap air dan droplet mikro. Ketika plume ini bergerak mengikuti arah angin, area sekitar struktur tower dapat mengalami kondisi lingkungan yang terus-menerus lembab.

5.2 Paparan Chemical dari Water Treatment

Air pada cooling tower biasanya mengandung chemical water treatment yang digunakan untuk mengendalikan:

scaling
corrosion
biological growth

Chemical tersebut dapat berupa:

corrosion inhibitor
biocide
anti-scaling agent

Ketika droplet air yang mengandung chemical ini mengenai komponen mekanikal, termasuk belt dan pulley, permukaan komponen dapat mengalami perubahan kondisi seperti:

peningkatan kelembaban permukaan
kontaminasi pada material belt
perubahan karakteristik gesek pada kontak belt–pulley

Kondisi ini mempercepat degradasi material belt dan memperburuk kondisi operasi sistem transmisi.

5.3 Lingkungan Operasi Outdoor

Sebagian besar cooling tower berada di area outdoor, sehingga sistem drive blower juga terpapar langsung pada kondisi lingkungan eksternal. Beberapa faktor tambahan yang mempengaruhi kondisi operasi antara lain:

hujan
perubahan temperatur lingkungan
paparan sinar ultraviolet
kontaminasi debu

Paparan tersebut dapat mempengaruhi kondisi material belt serta mempercepat proses penuaan material elastomer yang digunakan pada V-belt.

5.4 Dampak Lingkungan terhadap Sistem Belt Drive

Kombinasi antara plume, drift water, dan paparan chemical membuat sistem V-belt pada cooling tower bekerja pada kondisi yang berbeda dibandingkan aplikasi belt drive di lingkungan industri indoor.

Beberapa dampak utama terhadap sistem transmisi meliputi:

permukaan pulley menjadi basah
koefisien gesek antara belt dan pulley menurun
temperatur belt meningkat akibat slip
degradasi material belt lebih cepat

Jika kondisi lingkungan ini tidak dikendalikan atau dipertimbangkan dalam desain sistem drive, maka sistem belt drive akan mengalami penurunan kemampuan transmisi daya secara bertahap.

Pemahaman terhadap pengaruh lingkungan ini menjadi penting karena banyak kasus kegagalan belt pada cooling tower sebenarnya bukan hanya disebabkan oleh faktor mekanikal, tetapi juga oleh kondisi lingkungan operasi yang tidak kompatibel dengan karakteristik friction-based transmission pada V-belt.

6. Mechanical Design Factors Influencing Slip

Selain pengaruh lingkungan, desain mekanikal sistem belt drive memiliki peran langsung terhadap kemampuan transmisi daya. Banyak kasus slip pada blower cooling tower terjadi bukan hanya karena kondisi basah, tetapi karena sistem drive memiliki margin traction yang kecil sejak awal desainnya. Ketika faktor lingkungan memperburuk kondisi tersebut, slip menjadi lebih mudah terjadi.

Beberapa parameter desain berikut merupakan faktor utama yang mempengaruhi stabilitas sistem V-belt.

6.1 Wrap Angle

Wrap angle adalah sudut kontak antara belt dan pulley. Parameter ini menentukan panjang area kontak yang tersedia untuk menghasilkan gaya gesek.

Pada sistem belt drive industri, wrap angle pada pulley penggerak biasanya berada pada kisaran:

160° – 180°

Jika wrap angle terlalu kecil, area kontak antara belt dan pulley menjadi terbatas sehingga kemampuan transmisi torsi menurun. Kondisi ini membuat sistem lebih sensitif terhadap perubahan kecil pada koefisien gesek, seperti ketika pulley menjadi basah oleh droplet cooling tower.

Wrap angle yang tidak cukup besar sering ditemukan pada sistem dengan:

jarak antar pulley yang pendek
rasio diameter pulley yang besar
keterbatasan ruang instalasi

6.2 Center Distance

Center distance adalah jarak antara pusat pulley motor dan pulley gearbox. Parameter ini mempengaruhi beberapa karakteristik penting dari sistem belt drive.

Center distance yang terlalu pendek dapat menyebabkan:

wrap angle kecil
perubahan tegangan belt yang lebih sensitif
bending stress pada belt meningkat

Sebaliknya, center distance yang terlalu besar dapat menyebabkan:

belt span panjang
potensi vibrasi belt meningkat

Desain center distance biasanya dipilih untuk menjaga keseimbangan antara stabilitas belt dan kemampuan transmisi daya.

6.3 Pulley Diameter

Diameter pulley mempengaruhi:

kecepatan belt
bending stress pada belt
rasio transmisi

Pulley dengan diameter terlalu kecil meningkatkan bending stress pada belt karena belt harus mengalami deformasi lebih tajam saat melewati pulley. Hal ini mempercepat kelelahan material belt.

Selain itu, diameter pulley juga mempengaruhi belt speed, yang pada kecepatan tinggi dapat meningkatkan temperatur belt akibat gesekan.

6.4 Pulley Groove Condition

Kondisi groove pulley merupakan faktor yang sering terabaikan dalam operasi sistem belt drive. Seiring waktu, groove pulley dapat mengalami keausan akibat kontak berulang dengan belt.

Pulley yang aus dapat menyebabkan:

belt tidak duduk dengan benar pada groove
sudut kontak efektif berkurang
distribusi tegangan pada belt menjadi tidak merata

Jika groove pulley telah mengalami keausan yang signifikan, penggantian belt saja tidak akan mengembalikan performa sistem secara optimal.

6.5 Belt Alignment

Alignment antara pulley motor dan pulley gearbox sangat penting untuk memastikan belt bergerak secara stabil pada jalurnya. Misalignment dapat menyebabkan:

distribusi tegangan belt tidak merata
peningkatan keausan pada sisi belt
belt tracking yang tidak stabil

Misalignment juga meningkatkan kemungkinan belt keluar dari posisi groove yang ideal, yang akhirnya mempercepat degradasi belt.

6.6 Tension Belt

Tension awal belt harus cukup untuk menghasilkan gaya gesek yang diperlukan untuk mentransmisikan daya. Jika tension terlalu rendah, belt akan mudah slip terutama saat terjadi perubahan beban.

Namun tension yang terlalu tinggi juga dapat menyebabkan:

beban berlebih pada bearing
kelelahan material belt
peningkatan energi yang hilang akibat gesekan

Karena itu, pengaturan tension harus dilakukan sesuai dengan spesifikasi belt dan desain sistem drive.

6.7 Implikasi terhadap Reliability

Jika parameter desain di atas tidak berada dalam kondisi optimal, sistem belt drive akan bekerja dengan margin traction yang kecil. Dalam kondisi tersebut, perubahan kecil pada faktor lingkungan seperti moisture dari cooling tower dapat dengan cepat memicu slip.

Oleh karena itu, evaluasi terhadap desain mekanikal sistem drive merupakan langkah penting sebelum menentukan tindakan perbaikan. Banyak kasus kegagalan belt pada blower cooling tower sebenarnya merupakan kombinasi antara kondisi lingkungan yang agresif dan desain drive yang tidak memiliki margin operasi yang cukup.

7. Root Cause Analysis Framework

Masalah belt slip pada blower cooling tower tidak dapat diselesaikan hanya dengan mengganti belt tanpa memahami penyebab utamanya. Dalam banyak kasus, kegagalan berulang terjadi karena tindakan perbaikan hanya mengatasi gejala operasional, bukan faktor yang menyebabkan penurunan kemampuan transmisi daya. Oleh karena itu diperlukan pendekatan Root Cause Analysis (RCA) yang sistematis untuk mengidentifikasi sumber masalah secara objektif.

Framework RCA yang digunakan dalam konteks ini memisahkan faktor penyebab ke dalam tiga kelompok utama: lingkungan operasi, kondisi mekanikal sistem, dan desain sistem drive.

7.1 Environmental Root Cause

Langkah pertama dalam RCA adalah mengevaluasi apakah sistem drive berada dalam zona paparan moisture dari cooling tower.

Indikator yang dapat diamati di lapangan antara lain:

permukaan pulley sering basah
adanya droplet air pada belt guard
belt terlihat lembab selama operasi
adanya residu chemical pada permukaan komponen

Jika kondisi ini ditemukan, maka kemungkinan besar terdapat paparan plume atau drift water yang menurunkan koefisien gesek antara belt dan pulley. Dalam kondisi tersebut, sistem transmisi kehilangan kemampuan untuk mempertahankan perbedaan tegangan yang diperlukan untuk mentransmisikan torsi.

Evaluasi posisi sistem drive terhadap arah plume dan arah angin menjadi bagian penting dari analisis ini.

7.2 Mechanical Condition Root Cause

Setelah faktor lingkungan diperiksa, langkah berikutnya adalah mengevaluasi kondisi mekanikal sistem transmisi.

Pemeriksaan biasanya mencakup:

kondisi fisik belt
tingkat keausan pulley groove
alignment antar pulley
kondisi bearing pada motor dan gearbox
ketegangan belt

Indikator mekanikal yang sering ditemukan pada sistem yang mengalami slip antara lain:

belt glazing
keausan tidak merata pada belt
groove pulley melebar akibat wear
belt tracking tidak stabil

Jika kondisi tersebut ditemukan, maka kegagalan dapat berkaitan dengan degradasi komponen transmisi yang mengurangi kemampuan belt untuk mempertahankan traction.

7.3 Drive Geometry Root Cause

Langkah berikutnya adalah mengevaluasi desain geometri sistem drive. Dalam beberapa kasus, desain awal sistem memiliki margin transmisi yang kecil sehingga sedikit perubahan kondisi operasi dapat memicu slip.

Evaluasi desain biasanya mencakup:

wrap angle pada pulley penggerak
jarak antar pulley (center distance)
rasio diameter pulley
kecepatan belt

Drive dengan wrap angle kecil atau center distance yang tidak optimal memiliki cadangan gaya gesek yang lebih kecil, sehingga lebih sensitif terhadap perubahan kondisi lingkungan.

7.4 Operational Load Root Cause

Selain faktor desain dan lingkungan, kondisi operasi juga dapat mempengaruhi stabilitas sistem belt drive.

Beberapa faktor operasi yang perlu diperiksa antara lain:

torsi fan selama operasi normal
kondisi start-up blower
perubahan beban akibat fouling pada cooling tower
resistansi mekanis pada fan atau gearbox

Jika beban operasi meningkat sementara kapasitas transmisi belt tetap, maka sistem dapat memasuki kondisi di mana gaya gesek yang tersedia tidak lagi cukup untuk mentransmisikan torsi.

7.5 Structured RCA Workflow

Untuk memastikan analisis dilakukan secara sistematis, proses RCA dapat dilakukan dalam urutan berikut:

Step 1  : Environmental exposure assessment
Step 2  : Mechanical inspection of belt and pulley
Step 3  : Evaluation of drive geometry
Step 4  : Operational load assessment

Pendekatan ini membantu memisahkan antara:

gejala operasional
penyebab mekanikal
penyebab desain

Dengan metode ini, tindakan perbaikan dapat diarahkan pada faktor yang benar-benar mempengaruhi performa sistem transmisi.

7.6 Engineering Implication

Root Cause Analysis menunjukkan bahwa kegagalan belt pada blower cooling tower sering kali merupakan hasil interaksi beberapa faktor sekaligus, bukan satu penyebab tunggal. Kombinasi antara lingkungan yang lembab, desain drive dengan margin kecil, serta kondisi mekanikal yang menurun dapat mempercepat terjadinya slip dan memperpendek umur belt.

Oleh karena itu, solusi yang efektif harus mempertimbangkan seluruh faktor tersebut secara bersamaan, bukan hanya mengganti belt sebagai tindakan perbaikan tunggal. Pendekatan inilah yang menjadi dasar dalam menyusun opsi peningkatan sistem transmisi pada bagian berikutnya.

8. Engineering Improvement Options

Setelah faktor penyebab slip diidentifikasi melalui Root Cause Analysis, langkah berikutnya adalah menentukan opsi perbaikan yang secara teknis dapat meningkatkan reliability sistem drive blower cooling tower. Opsi improvement harus mempertimbangkan tiga aspek utama:

pengurangan paparan moisture
peningkatan kemampuan transmisi daya
perbaikan desain sistem drive

Pendekatan improvement berikut disusun dari tingkat modifikasi yang paling sederhana hingga perubahan desain sistem yang lebih fundamental.

8.1 Moisture Protection (Environmental Control)

Langkah pertama yang dapat dilakukan adalah mengurangi paparan langsung droplet air pada sistem belt drive.

Beberapa metode yang umum digunakan meliputi:

pemasangan drip shield atau canopy di atas sistem drive
penggunaan belt guard enclosure dengan ventilasi dan drain
pengaturan ulang arah aliran air atau struktur pelindung lokal

Tujuan utama tindakan ini adalah menjaga permukaan belt dan pulley tetap kering sehingga koefisien gesek tidak mengalami penurunan yang signifikan.

Metode ini relatif mudah diterapkan dan tidak memerlukan perubahan besar pada sistem drive.

8.2 Belt Material Improvement

Jika kondisi lingkungan tidak dapat sepenuhnya dihilangkan, pemilihan jenis belt yang lebih sesuai dapat membantu meningkatkan ketahanan sistem.

Beberapa tipe belt yang umum digunakan untuk aplikasi industri antara lain:

EPDM V-belt
cogged (notched) V-belt
banded V-belt

Jenis belt ini memiliki karakteristik seperti:

ketahanan temperatur lebih baik
fleksibilitas material lebih tinggi
stabilitas bentuk yang lebih baik pada beban dinamis

Namun perlu dicatat bahwa perubahan material belt hanya meningkatkan durability belt, bukan menghilangkan potensi slip jika kondisi desain drive tidak memadai.

8.3 Drive Geometry Optimization

Perbaikan geometri drive dapat meningkatkan kemampuan sistem untuk mempertahankan traction antara belt dan pulley.

Beberapa tindakan yang dapat dilakukan antara lain:

meningkatkan wrap angle pada pulley penggerak
menambah idler pulley untuk memperbesar area kontak
memperbaiki center distance antara pulley
mengganti pulley yang telah aus

Perbaikan geometri ini dapat meningkatkan margin transmisi daya, sehingga sistem lebih stabil terhadap perubahan kondisi lingkungan.

8.4 Drive Relocation (Jackshaft Arrangement)

Jika sistem drive berada pada area yang sering terkena plume atau drift water, salah satu solusi desain adalah memindahkan posisi belt drive ke area yang lebih kering.

Hal ini dapat dilakukan dengan menggunakan jackshaft arrangement, di mana sistem transmisi dibagi menjadi dua tahap:

Motor → Belt → Jackshaft → Gearbox → Fan

Dengan konfigurasi ini, belt drive dapat ditempatkan pada lokasi yang lebih terlindung dari paparan plume cooling tower.

8.5 Synchronous Timing Belt Retrofit

Alternatif lain untuk meningkatkan reliability sistem adalah mengganti V-belt dengan synchronous timing belt.

Berbeda dengan V-belt, timing belt mentransmisikan daya melalui engagement antara gigi belt dan pulley, bukan melalui friction.

Keuntungan utama sistem ini adalah:

tidak bergantung pada koefisien gesek
tidak mengalami slip pada kondisi operasi normal
efisiensi transmisi lebih tinggi

Namun retrofit ini memerlukan penggantian pulley serta evaluasi ulang desain sistem drive.

8.6 Direct Gearbox Drive

Solusi yang paling fundamental adalah menghilangkan sistem belt drive sepenuhnya.

Konfigurasi sistem menjadi:

Motor → Coupling → Gearbox → Fan

Dengan konfigurasi ini, sumber utama slip yaitu sistem belt drive dihilangkan.

Keuntungan sistem ini antara lain:

reliability lebih tinggi
tidak memerlukan penggantian belt
perawatan sistem drive lebih sederhana

Namun perubahan ini biasanya memerlukan modifikasi desain struktur serta investasi yang lebih besar.

8.7 Engineering Consideration

Tidak semua opsi improvement harus diterapkan secara bersamaan. Pemilihan solusi yang tepat bergantung pada:

tingkat keparahan masalah slip
kondisi lingkungan operasi
desain sistem drive yang ada
pertimbangan biaya dan downtime

Karena itu, setiap opsi perlu dievaluasi secara sistematis melalui engineering decision matrix, yang akan dibahas pada bagian berikutnya.

9. Engineering Decision Matrix

Setelah berbagai opsi improvement diidentifikasi, langkah berikutnya adalah menentukan solusi yang paling rasional untuk diterapkan. Setiap opsi memiliki konsekuensi yang berbeda terhadap biaya investasi, kompleksitas implementasi, downtime, serta peningkatan reliability yang dihasilkan.

Untuk itu diperlukan Engineering Decision Matrix, yaitu metode evaluasi yang membandingkan setiap opsi improvement menggunakan parameter yang sama sehingga keputusan tidak hanya didasarkan pada preferensi teknis tetapi juga mempertimbangkan aspek operasional dan ekonomi.

9.1 Evaluation Parameters

Beberapa parameter utama yang digunakan dalam evaluasi improvement sistem drive meliputi:

CAPEX (Capital Expenditure) Biaya investasi yang diperlukan untuk implementasi solusi.

Implementation Complexity Tingkat kesulitan modifikasi sistem yang diperlukan.

Shutdown Requirement Durasi penghentian operasi yang diperlukan untuk instalasi atau modifikasi.

Operational Impact Seberapa besar solusi tersebut dapat mengurangi potensi slip dan meningkatkan stabilitas sistem drive.

Long-Term Reliability Kemampuan solusi dalam meningkatkan reliability sistem dalam jangka panjang.

Parameter ini memungkinkan perbandingan objektif antar solusi yang memiliki karakteristik berbeda.

9.2 Comparative Evaluation

Tabel berikut memberikan gambaran perbandingan antar opsi improvement yang telah dibahas sebelumnya.

Improvement Option	CAPEX	Implementation Complexity	Operational Impact	Long-Term Reliability
Moisture protection (shield/enclosure)	rendah	rendah	sedang	sedang
Belt material upgrade	rendah	rendah	rendah–sedang	rendah–sedang
Drive geometry optimization	sedang	sedang	tinggi	tinggi
Drive relocation (jackshaft)	sedang	sedang–tinggi	tinggi	tinggi
Timing belt retrofit	sedang–tinggi	sedang	sangat tinggi	tinggi
Direct gearbox drive	tinggi	tinggi	sangat tinggi	sangat tinggi

Tabel ini menunjukkan bahwa setiap solusi memiliki trade-off yang berbeda. Solusi dengan biaya rendah biasanya memberikan peningkatan yang terbatas, sedangkan solusi yang lebih fundamental memerlukan investasi lebih besar tetapi memberikan peningkatan reliability yang lebih signifikan.

9.3 Interpretation of the Matrix

Beberapa pola keputusan yang biasanya muncul dari evaluasi ini antara lain:

Solusi proteksi lingkungan seperti drip shield dan enclosure sering menjadi langkah awal karena mudah diterapkan dan tidak memerlukan modifikasi besar.
Perbaikan geometri drive memberikan peningkatan yang signifikan pada kemampuan transmisi tanpa memerlukan perubahan total sistem drive.
Timing belt retrofit sering menjadi solusi yang efektif ketika slip terjadi secara kronis dan sulit dikendalikan melalui metode lain.
Direct gearbox drive merupakan solusi dengan reliability tertinggi karena menghilangkan komponen belt sebagai sumber kegagalan.

Namun solusi ini biasanya memerlukan modifikasi desain yang lebih besar.

9.4 Decision Strategy

Engineering Decision Matrix membantu memisahkan dua pendekatan perbaikan yang berbeda:

Maintenance-Level Improvement

Fokus pada:

penggantian belt
proteksi lingkungan
perbaikan komponen

Pendekatan ini cocok untuk mengurangi frekuensi kegagalan dalam jangka pendek.

Design-Level Improvement

Fokus pada:

perubahan geometri drive
perubahan tipe transmisi
redesign sistem drive

Pendekatan ini bertujuan menghilangkan penyebab utama slip secara permanen.

9.5 Engineering Implication

Penggunaan decision matrix memastikan bahwa proses pemilihan solusi dilakukan secara terstruktur dan transparan. Dengan metode ini, engineer dapat menunjukkan hubungan antara masalah operasional, opsi perbaikan, dan konsekuensi teknis maupun ekonomi dari setiap keputusan.

Pendekatan ini juga memudahkan komunikasi antara tim engineering dan manajemen karena setiap opsi dapat dievaluasi berdasarkan parameter yang terukur dan dapat dibandingkan secara langsung.

Hasil evaluasi ini kemudian menjadi dasar dalam menentukan strategi implementasi improvement yang akan dibahas pada bagian berikutnya.

10. Recommended Engineering Strategy

Setelah berbagai opsi perbaikan dianalisis melalui Engineering Decision Matrix, langkah berikutnya adalah menyusun strategi implementasi yang realistis. Strategi ini harus mempertimbangkan keseimbangan antara peningkatan reliability, kompleksitas implementasi, biaya investasi, serta risiko gangguan operasi.

Pendekatan yang paling efektif biasanya dilakukan secara bertahap, dimulai dari tindakan yang dapat segera mengurangi gejala operasional, kemudian dilanjutkan dengan perbaikan desain yang lebih mendasar jika diperlukan.

10.1 Phase 1 – Environmental Risk Reduction

Tahap pertama berfokus pada mengurangi paparan moisture terhadap sistem drive.

Langkah yang dapat dilakukan meliputi:

pemasangan drip shield atau canopy di atas belt drive
penggunaan belt guard enclosure yang dilengkapi ventilasi dan drain
inspeksi posisi drive terhadap arah plume cooling tower

Tujuan tahap ini adalah menjaga kondisi belt dan pulley tetap relatif kering sehingga koefisien gesek tidak mengalami penurunan signifikan selama operasi.

Tahap ini umumnya memiliki karakteristik:

implementasi cepat
biaya rendah
tidak memerlukan modifikasi besar pada sistem drive

10.2 Phase 2 – Mechanical System Stabilization

Tahap berikutnya berfokus pada meningkatkan stabilitas mekanikal sistem transmisi.

Langkah yang dapat dilakukan antara lain:

evaluasi dan koreksi belt alignment
pemeriksaan serta penggantian pulley yang aus
penyesuaian tension belt sesuai spesifikasi
evaluasi wrap angle dan center distance

Pada tahap ini juga dapat dilakukan peningkatan jenis belt seperti penggunaan:

EPDM V-belt
cogged belt
banded belt

Langkah ini bertujuan meningkatkan margin transmisi daya sehingga sistem drive lebih stabil terhadap variasi kondisi operasi.

10.3 Phase 3 – Drive System Upgrade

Jika masalah slip masih terjadi setelah tahap pertama dan kedua, maka perlu dipertimbangkan perubahan tipe sistem transmisi.

Dua opsi utama yang dapat dipertimbangkan adalah:

Timing Belt Retrofit

Mengganti V-belt dengan synchronous timing belt yang menggunakan mekanisme engagement gigi.

Keuntungan utama:

tidak bergantung pada friction transmission
tidak mengalami slip selama operasi normal

Drive Relocation

Jika sistem drive berada pada area yang sangat dekat dengan plume cooling tower, penggunaan jackshaft arrangement dapat memindahkan belt drive ke area yang lebih terlindung dari moisture.

10.4 Phase 4 – Long-Term Design Improvement

Untuk fasilitas dengan kebutuhan reliability tinggi atau kasus slip kronis, solusi jangka panjang dapat berupa penghilangan sistem belt drive.

Konfigurasi sistem menjadi:

Motor → Coupling → Gearbox → Fan

Dengan pendekatan ini:

sistem belt yang rentan terhadap moisture dieliminasi
komponen transmisi menjadi lebih sederhana
reliability sistem drive meningkat secara signifikan

Namun implementasi solusi ini biasanya memerlukan:

modifikasi struktur mekanikal
evaluasi ulang desain instalasi
investasi yang lebih besar

10.5 Strategy Selection Consideration

Pemilihan strategi implementasi harus mempertimbangkan beberapa faktor utama:

tingkat keparahan masalah slip
criticality blower terhadap operasi plant
ketersediaan downtime untuk modifikasi
anggaran investasi yang tersedia

Pendekatan bertahap seperti yang dijelaskan di atas memungkinkan plant untuk mengurangi risiko operasional secara progresif tanpa langsung melakukan modifikasi besar yang memerlukan investasi tinggi.

10.6 Engineering Implication

Strategi implementasi yang terstruktur memastikan bahwa tindakan perbaikan tidak berhenti pada solusi sementara. Dengan memisahkan tindakan ke dalam beberapa tahap, organisasi dapat secara bertahap meningkatkan reliability sistem drive sambil tetap menjaga stabilitas operasi.

Pendekatan ini juga memberikan kerangka kerja yang jelas bagi tim engineering dan manajemen dalam menentukan prioritas perbaikan serta alokasi sumber daya untuk peningkatan sistem blower cooling tower.

11. Key Engineering Lessons

Pengalaman operasional pada sistem belt-driven cooling tower blower menunjukkan bahwa kegagalan belt yang berulang jarang disebabkan oleh satu faktor tunggal. Dalam banyak kasus, masalah muncul akibat kombinasi antara kondisi lingkungan operasi, desain mekanikal sistem drive, serta pendekatan maintenance yang kurang mempertimbangkan mekanisme fisika transmisi daya.

Beberapa pelajaran engineering berikut dapat diambil dari analisis sistem transmisi blower cooling tower.

11.1 Friction-Based Transmission Sangat Sensitif terhadap Lingkungan

V-belt mentransmisikan daya melalui gaya gesek antara belt dan pulley. Sistem ini bekerja dengan baik pada lingkungan kering dan stabil. Namun pada lingkungan cooling tower yang memiliki:

kelembaban tinggi
plume dan drift water
paparan chemical water treatment

permukaan belt dan pulley sering mengalami kondisi basah. Kondisi ini menurunkan koefisien gesek dan secara langsung mengurangi kemampuan belt untuk mempertahankan perbedaan tegangan yang diperlukan untuk mentransmisikan torsi.

Artinya, sistem V-belt secara alami memiliki kerentanan terhadap lingkungan operasi cooling tower.

11.2 Banyak Kegagalan Belt Berasal dari Margin Desain yang Terbatas

Pada beberapa instalasi, sistem drive dirancang dengan margin transmisi yang relatif kecil. Hal ini dapat disebabkan oleh:

wrap angle yang terbatas
center distance yang kurang optimal
rasio diameter pulley yang tidak ideal

Selama kondisi operasi normal, sistem masih dapat bekerja. Namun ketika terjadi perubahan kecil pada kondisi lingkungan atau beban operasi, margin transmisi yang kecil ini dapat menyebabkan belt mulai mengalami slip.

Hal ini menunjukkan bahwa reliability sistem tidak hanya bergantung pada kualitas komponen, tetapi juga pada robustness desain sistem drive.

11.3 Penggantian Belt Bukan Solusi Utama

Penggantian belt sering menjadi tindakan perbaikan yang paling cepat dilakukan ketika terjadi kegagalan. Namun jika penyebab utama slip tidak diidentifikasi, penggantian belt hanya akan mengulangi siklus kegagalan yang sama.

Kasus yang sering ditemukan di lapangan adalah:

belt diganti → sistem berjalan sementara → slip kembali muncul

Pendekatan ini meningkatkan konsumsi spare part tetapi tidak meningkatkan reliability sistem secara keseluruhan.

11.4 Root Cause Analysis Penting dalam Troubleshooting

Analisis yang sistematis melalui Root Cause Analysis (RCA) membantu memisahkan antara:

gejala operasional
penyebab mekanikal
penyebab desain

Dengan pendekatan ini, engineer dapat menentukan apakah masalah berasal dari:

paparan moisture
kondisi mekanikal komponen
desain sistem drive
perubahan kondisi operasi

Tanpa analisis tersebut, tindakan perbaikan sering kali hanya bersifat reaktif.

11.5 Reliability Improvement Memerlukan Pendekatan Sistem

Perbaikan yang efektif biasanya melibatkan lebih dari satu tindakan. Dalam banyak kasus, peningkatan reliability sistem drive memerlukan kombinasi antara:

proteksi terhadap moisture
perbaikan desain mekanikal
pemilihan tipe transmisi yang lebih sesuai

Pendekatan ini menunjukkan bahwa reliability sistem tidak hanya ditentukan oleh satu komponen, tetapi oleh interaksi seluruh elemen sistem transmisi.

11.6 Transisi dari Maintenance Solution ke Design Solution

Ketika kegagalan belt terjadi secara kronis, solusi yang diperlukan sering kali bukan lagi perbaikan komponen, tetapi perubahan desain sistem drive.

Perubahan tersebut dapat berupa:

optimasi geometri drive
penggunaan tipe transmisi yang berbeda
penghilangan belt drive pada aplikasi tertentu

Pendekatan ini menggeser fokus dari maintenance-based solution menuju design-based reliability improvement.

11.7 Implikasi bagi Praktik Engineering

Pelajaran utama dari kasus belt slip pada blower cooling tower adalah bahwa sistem transmisi harus dianalisis sebagai bagian dari sistem operasi secara keseluruhan, bukan hanya sebagai komponen mekanikal terpisah.

Dengan memahami hubungan antara:

mekanisme fisika transmisi daya
kondisi lingkungan operasi
desain mekanikal sistem

engineer dapat merancang solusi yang tidak hanya mengatasi gejala operasional, tetapi juga meningkatkan keandalan sistem dalam jangka panjang.

12. Conclusion

Sistem V-belt drive pada blower cooling tower merupakan solusi transmisi yang sederhana dan banyak digunakan dalam berbagai instalasi industri. Konfigurasi ini memberikan fleksibilitas desain, biaya instalasi yang relatif rendah, serta kemudahan dalam perawatan rutin. Namun karakteristik dasar V-belt yang mengandalkan friction-based power transmission membuat sistem ini sangat sensitif terhadap perubahan kondisi lingkungan operasi.

Lingkungan cooling tower memiliki kondisi yang berbeda dibandingkan aplikasi mekanikal lainnya. Kehadiran plume, drift water, kelembaban tinggi, serta paparan chemical water treatment dapat menurunkan koefisien gesek antara belt dan pulley. Ketika kondisi ini terjadi, kemampuan sistem untuk mempertahankan perbedaan tegangan belt menurun sehingga memicu fenomena belt slip. Slip yang terjadi secara berulang menyebabkan peningkatan temperatur belt, kerusakan material belt, serta interval penggantian yang jauh lebih pendek dari yang diharapkan.

Selain faktor lingkungan, desain mekanikal sistem drive juga memiliki pengaruh signifikan terhadap stabilitas transmisi daya. Parameter seperti wrap angle, center distance, diameter pulley, kondisi groove pulley, alignment, dan belt tension menentukan margin operasi sistem belt drive. Jika margin transmisi kecil, perubahan kecil pada kondisi lingkungan atau beban operasi dapat dengan mudah memicu slip.

Analisis yang sistematis melalui Root Cause Analysis (RCA) memungkinkan engineer untuk membedakan antara gejala operasional dan penyebab sebenarnya dari kegagalan belt. Pendekatan ini membantu mengidentifikasi apakah masalah berasal dari paparan lingkungan, degradasi komponen mekanikal, keterbatasan desain sistem drive, atau kombinasi dari beberapa faktor tersebut.

Berdasarkan hasil analisis tersebut, berbagai opsi improvement dapat diterapkan mulai dari pengurangan paparan moisture, peningkatan kualitas komponen belt, optimasi geometri drive, hingga perubahan tipe sistem transmisi. Pemilihan solusi yang tepat perlu mempertimbangkan aspek teknis, operasional, serta investasi melalui pendekatan engineering decision matrix sehingga keputusan yang diambil dapat memberikan peningkatan reliability yang nyata.

Pendekatan implementasi secara bertahap memungkinkan organisasi untuk meningkatkan keandalan sistem tanpa harus langsung melakukan modifikasi besar. Langkah awal dapat dilakukan melalui tindakan proteksi lingkungan dan stabilisasi sistem mekanikal, sementara solusi desain yang lebih fundamental seperti timing belt retrofit atau direct gearbox drive dapat dipertimbangkan untuk kasus kegagalan yang bersifat kronis.

Dengan memahami hubungan antara mekanisme fisika transmisi daya, kondisi lingkungan operasi, serta desain sistem mekanikal, engineer dapat mengembangkan strategi perbaikan yang tidak hanya mengatasi masalah jangka pendek tetapi juga meningkatkan reliability sistem blower cooling tower secara berkelanjutan. Dokumen ini diharapkan dapat menjadi referensi teknis yang membantu engineer maupun manajemen dalam mengambil keputusan yang lebih terstruktur dalam upaya peningkatan keandalan sistem transmisi pada fasilitas cooling tower.

Catatan Penyusunan Artikel ini disusun sebagai materi edukasi dan referensi umum berdasarkan berbagai sumber pustaka, praktik lapangan, serta bantuan alat penulisan. Pembaca disarankan untuk melakukan verifikasi lanjutan dan penyesuaian sesuai dengan kondisi serta kebutuhan masing-masing sistem.
